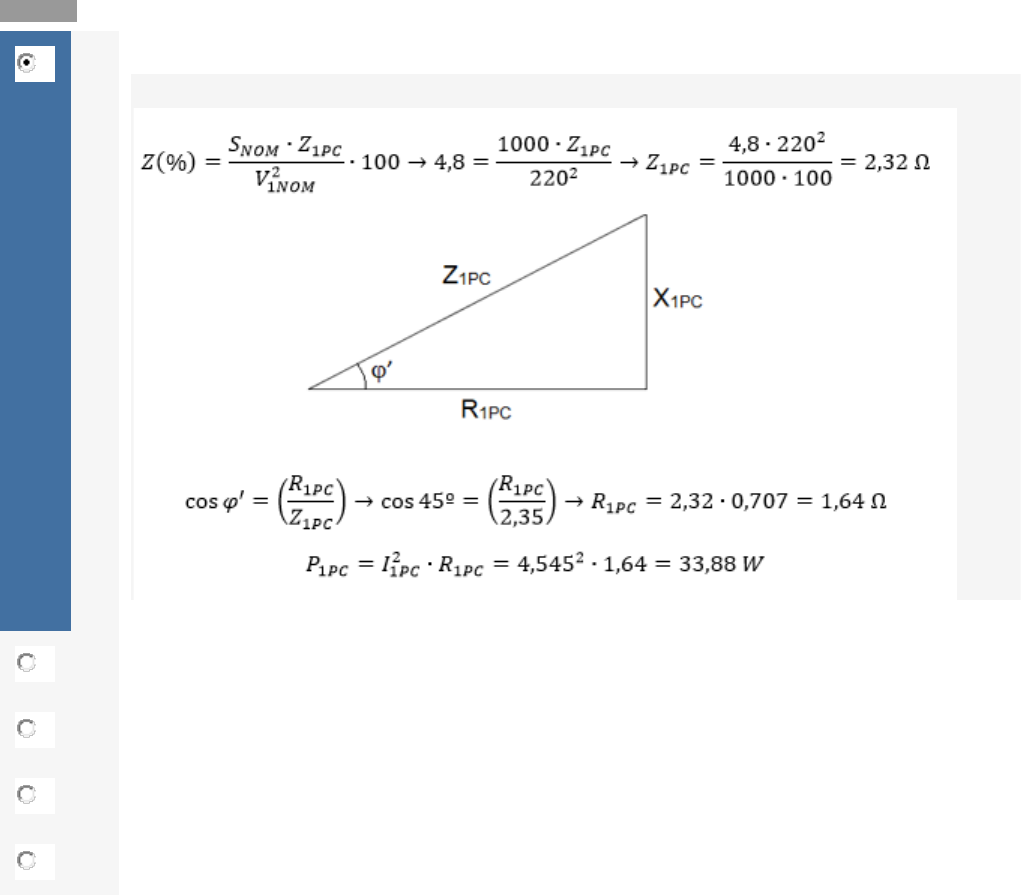

Questão 1/10 - Máquinas Elétricas
Um transformador monofásico, 1kVA, 220/110V, 60Hz, com impedância percentual
de 4,8%, possui ângulo interno de 45º. Calcule a potência registrada pelo
wattímetro no ensaio a plena carga.
Nota: 10.0

A 33,88 W
Você acertou!


B 40,39 W

C 41,45 W

D 43,98 W

E 44,02 W

Questão 2/10 - Máquinas Elétricas
Todo transformador produzido, deve passar por alguns testes de funcionamento,
o qual são chamados de ensaios. Entre os ensaios mais conhecidos estão os
ensaios a vazio, e o ensaio de curto-circuito, também chamado de ensaio a plena
carga. Em relação a eles analise as afirmativas e assinale a alternativa correta.

I. O ensaio a vazio é utilizado para determinar a potência consumida pelo núcleo
do transformador.
II. No ensaio de curto-circuito, é comum energizar o lado de baixa tensão do
transformador.
III. No ensaio a vazio a tensão de alimentação é elevada até que seja atingida a
corrente nominal do transformador.
IV. O ensaio a plena carga é utilizado para determinar as perdas nos enrolamentos
do transformador.
V. No ensaio a plena carga a tensão de alimentação é elevada até seu valor
nominal.

Nota: 10.0

A Somente I, II e III estão corretas.

B Somente II, III e IV estão corretas.

C Somente I e IV estão corretas.
Você acertou!

D Somente III e V estão corretas.

E Somente II e IV estão corretas.

Questão 3/10 - Máquinas Elétricas
Calcule o valor da tensão de saída de um transformador monofásico para
aplicação de carga nominal resistiva aplicada ao lado de baixa tensão cujos dados
de placa são: 15kVA, 13800/220V, Z(%) de 2,5%, ângulo interno de 58,5º, sendo
nominal a tensão fornecida pela fonte no lado de alta tensão.
Nota: 10.0

A 215 V

B 217 V
Você acertou!


C 220 V

D 222 V

E 225 V

Questão 4/10 - Máquinas Elétricas
São dados de ensaio de um transformador monofásico de 10000VA, 13800/220V,
temperatura de trabalho referente a classe de isolamento A (105ºC):



Colocando este transformador em operação como abaixador de tensão e
alimentando carga nominal indutiva com fator de potência de 0,95, determine o
seu rendimento aproximado na temperatura de trabalho.
Nota: 10.0

A 90%

B 92%

C 94%

D 96%
Você acertou!


E 98%

Questão 5/10 - Máquinas Elétricas
Um transformador monofásico 15000VA, 13800/220V, temperatura de regime
referente a classe de isolamento B (130º C), com enrolamento de cobre, foi
ensaiado e apresentou os seguintes resultados.

Fonte: SOBRINHO, A. I. B, Apostila de Transformadores Monofásicos

Considerando que este transformador será utilizado na prática como abaixador, a
plena carga com tensão nominal, com fator de potência de 0,97 indutivo, e com
base nos dados de ensaio, tem-se que

I. A potência reativa consumida pelo transformador a vazio é de 603 VAr.
II. A tensão da fonte para que se tenha tensão nominal sobre a carga deve ser de
aproximadamente 14292 V.
III. A máxima corrente de curto-circuito do lado de baixa tensão é de 1854 A.
IV. O rendimento percentual na temperatura de trabalho é de 98%.

Com base nas informações fornecidas, são corretas as afirmativas
Utilize três casas decimais nos cálculos.
Nota: 10.0

A I e II, apenas.

B II e III, apenas.

C I e IV, apenas

D III e IV, apenas.

E I, II e III, apenas.
Você acertou!
Afirmativa I: correta



Afirmativa II: correta






Afirmativa III: correta




Afirmativa IV: incorreta



Questão 6/10 - Máquinas Elétricas
Um transformador monofásico de 500 kVA, 138/13,8 kV, foi submetido a um
ensaio a vazio e apresentou os seguintes resultados: 12,5 kW, 13,8 kV e 3,6 A.
Com base nos resultados de ensaio, qual o fator de potência a vazio do
transformador?
Nota: 10.0

A 0,09

B 0,12

C 0,19

D 0,25
Você acertou!


E 0,33

Questão 7/10 - Máquinas Elétricas
A utilização de transformadores em paralelo é uma técnica bastante utilizada,
principalmente por concessionárias de energia. Nos postes de rua, onde se
encontram os transformadores que alimentam comércios e residências, os
primários são alimentados a partir da alta tensão, e todos os secundários são
interligados. Este tipo de ligação proporciona mais robustez e confiabilidade para
as cargas que são alimentadas por estes sistemas. Considere o sistema a seguir,
onde a potência da carga é de 300 kVA. Sabendo da importância que este tipo de
ligação tem para o sistema elétrico, determine a potência fornecida pelo
transformador TR1 a carga.


Nota: 10.0

A 100 kVA

B 108 kVA
Você acertou!


C 115 kVA

D 125 kVA

E 150 kVA

Questão 8/10 - Máquinas Elétricas
Um transformador trifásico operando como abaixador possui um deslocamento
angular de 210º entre o primário ligado em estrela, e o secundário ligado em
triângulo.
Com base nestas informações, o dado que deve ser impresso na placa do
transformador para indicar esta informação é
Nota: 10.0

A YNd5

B Yd0

C YNd7
Você acertou!

D Dyn3

E Dyn1

Questão 9/10 - Máquinas Elétricas
Um transformador com um valor nominal de 25kVA, 2400/240V possui os
seguintes parâmetros: R1PC = 3,33O e Z1PC = 5,28O. Este transformador opera
fornecendo potência e tensão nominal a carga, que possui um fator de potência
de 0,8 indutivo. Com base nestas informações é correto afirmar que a tensão da
fonte de alimentação é de, aproximadamente
Nota: 10.0

A 2400 V

B 2453 V
Você acertou!


C 2687 V

D 2722 V

E 2916 V

Questão 10/10 - Máquinas Elétricas
Um transformador monofásico 500 kVA, 138/13,8 kV, temperatura de trabalho
referente a classe de isolamento H (180º C), com enrolamento de cobre, foi
ensaiado e apresentou os seguintes resultados:


Considerando que este transformador será utilizado, na prática como abaixador a
plena carga, com fator de potência de 0,88 indutivo, e com base nos dados de
ensaio, afirma-se que

I. O fator de potência a vazio é igual a 0,251.
II. A resistência do núcleo é de aproximadamente 15 kohms.
III. A impedância percentual na temperatura final é de 7,4%.
IV. A regulação percentual é de aproximadamente 5,7%

Para evitar problemas com casas decimais, recomenda-se que os cálculos sejam
feitos considerando 3 (três) casas decimais.
Das afirmação que foram feitas, é correto o que se afirma em

Fonte: SOBRINHO, A. I. B, Apostila de Transformadores Monofásicos.
Nota: 10.0

A I e II, apenas.

B II e IV, apenas.

C III e IV, apenas.

D I, II e III, apenas.

E I, II, III e IV.
Você acertou!
