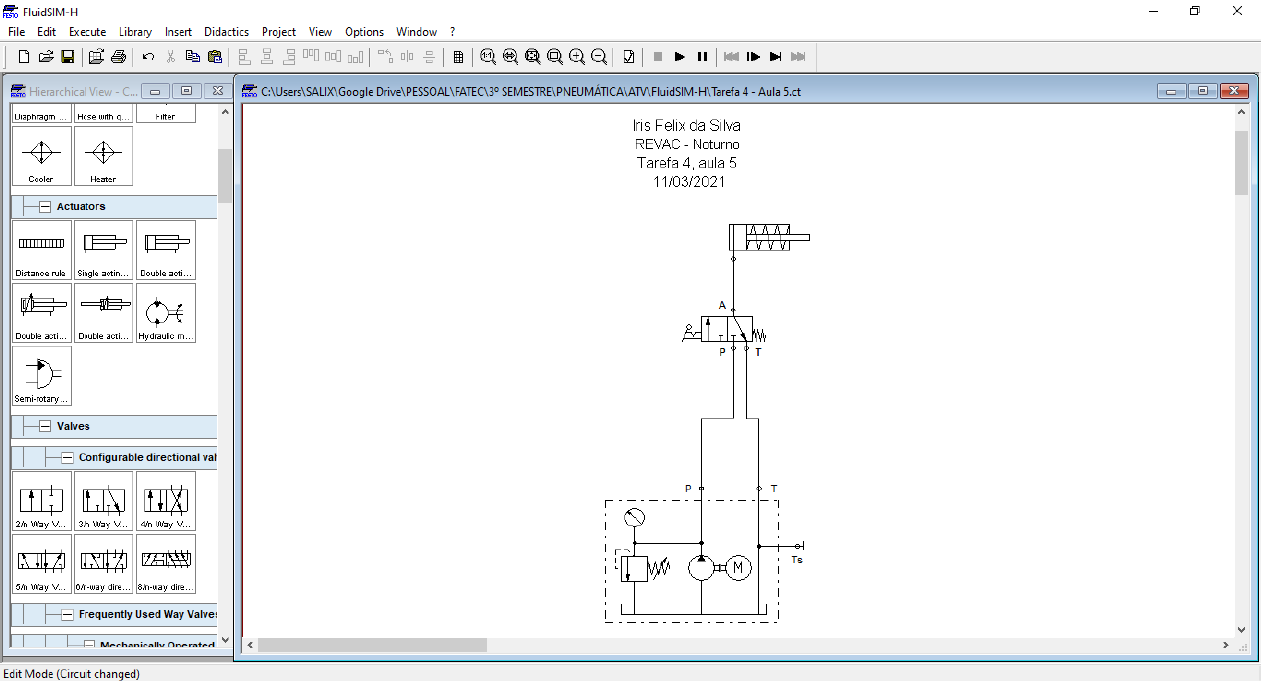

Exercício 1 (3,0 pontos) – Um cilindro hidráulico de simples ação deve avançar por meio do acionamento de uma alavanca,
devendo permanecer avançado mesmo quando o operador não estiver acionando a alavanca. O cilindro deve retornar para a sua
posição inicial por meio do acionamento da mesma alavanca da válvula direcional.


Exercício 2 (3,0 pontos) - O eixo de um motor hidráulico reversível deve girar em ambos os sentidos de rotação e parar sob o
comando de uma válvula direcional 3 posições acionada por alavancas.


Exercício 3 (4,0 pontos) – Um cilindro hidráulico de dupla ação deve avançar e recuar por meio do acionamento indireto de duas
válvulas de pedal. As velocidades do cilindro devem ser iguais tanto no avanço quanto no retorno, bem como a força exercida pelo
cilindro também deve ser igual tanto no avanço quanto no retorno.
