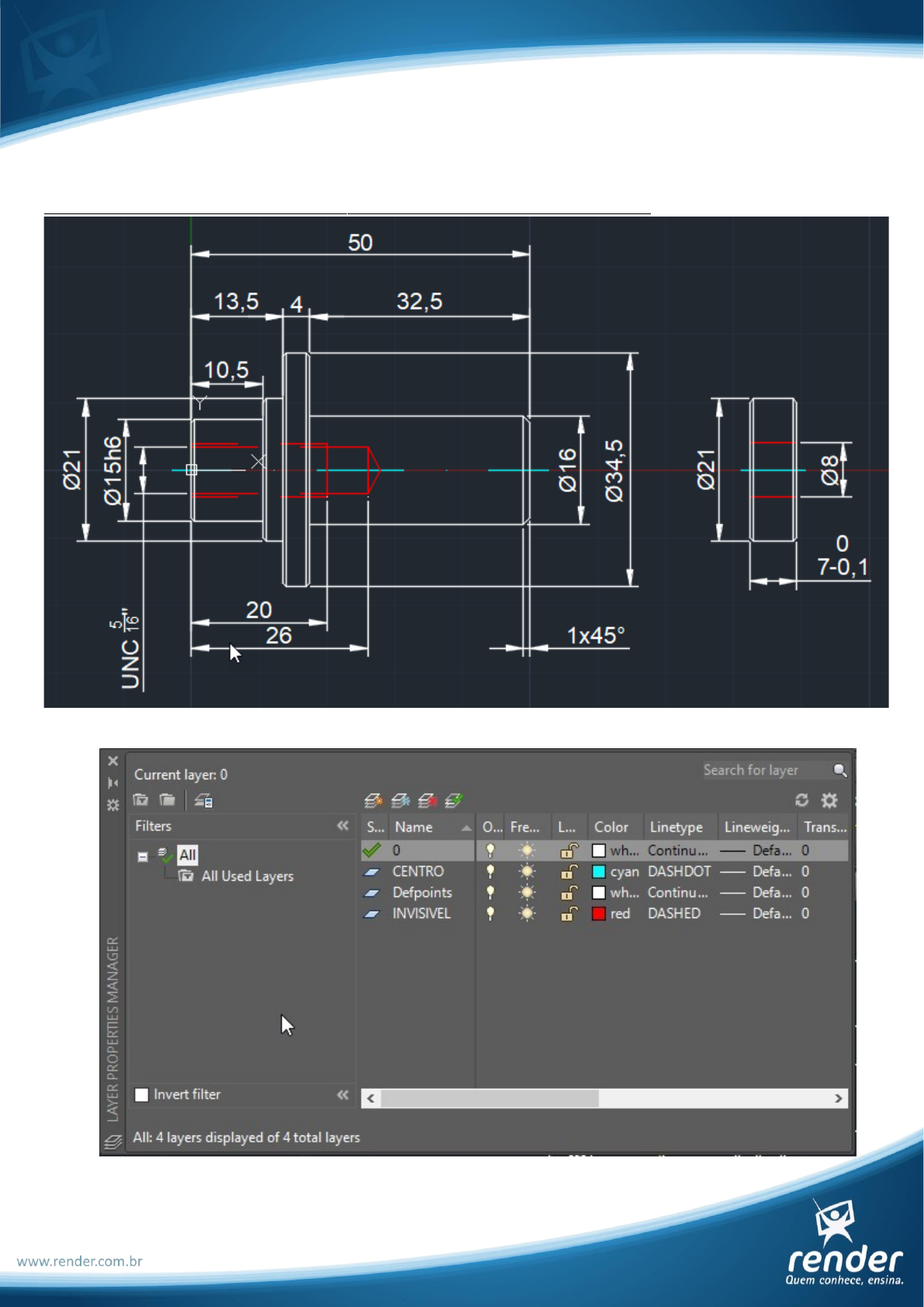

Roldana com Encaixe para RolamentoExercício Complementar
Crie o projeto de uma roldana com encaixe para rolamento.
1- Crie um novo arquivo e configure as camadas que serão utilizadas no projeto.
Exercício Complementar
2- Com a ferramenta de traçado de linha trace a linha de centro e as linhas de contorno da peça, especificando as camadas de acordo com o tipo de elemento que está sendo traçado.
3- Com o comando de chanfro, insira os chanfros na peça. Para os chanfros não cotados, usar a dimensão de 0,5 x 45°.
4- Dimensione o projeto adequadamente. Para algumas das cotas, edite-as para inserir as demais informações faltantes como ajustes e tipo de rosca utilizada.Exercício Complementar

 (
50
13,5
4
32,5
10,5
20

26



1x45°
) (
0
7-0,1
) (

Ø21
Ø15h6
) (
5

"
) (
UNC

16
) (



Ø16
Ø34,5
) (

Ø21
) (
Ø
8
)
