Disciplina: Mecânica dos Solos.
Identificação da tarefa: Tarefa 2. Envio de arquivo.
Pontuação: 5 pontos.

Tarefa 2 – Aluno Jessykelly – exercício 1

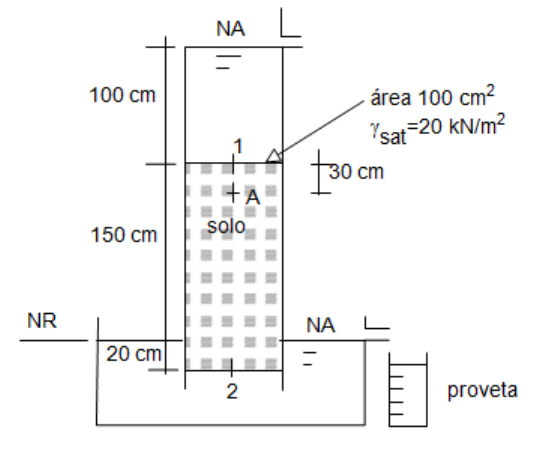

Questão 1 – Calcular as cargas altimétrica, piezométrica e total no ponto A. Calcular
para o mesmo ponto as tensões total, neutra e efetiva. Calcular o volume água coletado
na proveta num período de 30 min sabendo-se que k = 2x10-3 cm/s.


Fonte: Barros, 2015.
a) Δh= 300-0=300cm
I=300/120=2,5
Δh1=2,5*30=75cm
Hta=300-75=225cm
Za=150cm
(u/Ɣw)=225-150=75cm



b) δta=10*1,2+20*0,3=18 KN/m²
Ua=0,75*10=7,5 KN/m²
δv'a=18-75=10,5 KN/m²
u1=10*1,2=12KN/m²
u2=-10*0,6= -6KN/m²

Logo, em 1,2m – u=18KN/m²
 em 0,3m – u=4,5KN/m²
ua=12-4,5=7,5KN/m²

c) Volume escoado
Q=KiA=1*10^-3*2,5*100=0,25 KN/m²
ΔV=QΔt=0,25*30*60=450cm³
