- 4ª LISTA DE RESISTÊNCIA DOS MATERIAIS I– Unidade 4

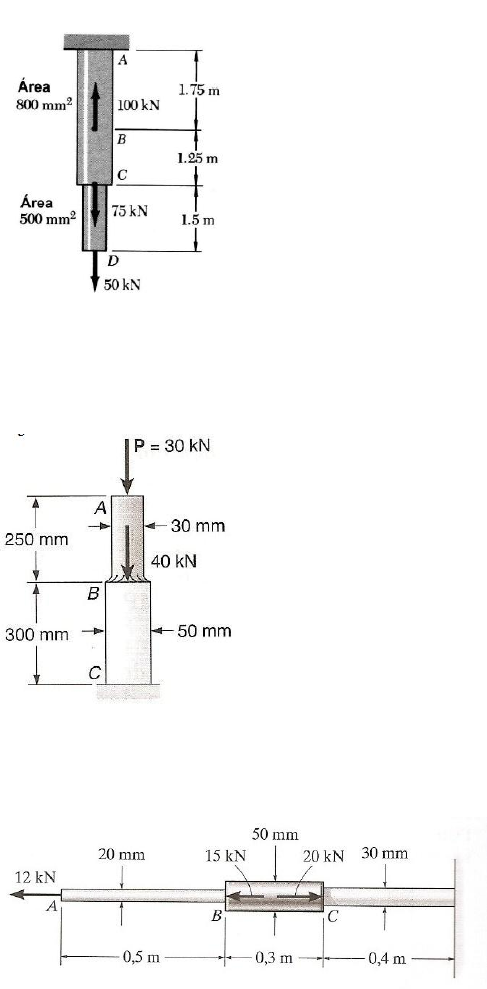

1)A haste ABCD é feita de alumínio com E=70GPa. Determine, para as cargas indicadas,
desprezando o peso próprio: (a)o deslocamento da seção B e (b) o deslocamento da seção
D. Respostas:

2) Duas barras cilíndricas maciças são ligadas em B e carregadas como mostrado. A barra
AB é de aço (E=200GPa) e a barra BC é de lata (E=105GPa). Determinar: (a) o
deslocamento total da barra composta ABC; (b) a deformação total da barra. Respostas:

3) Determine o deslocamento da extremidade A em relação à extremidade C do eixo. Os
diâmetros de cada segmento estão indicados na figura. E=200GPa. Resposta:

4) Determinar o ângulo de inclinação da viga rígida quando está sujeita a uma carga de
5kip. Antes do carregamento, ela estava na horizontal. Cada haste tem diâmetro de 0,5in e
E=29(103)ksi. Resposta:0,01811°
( ) 0,781 ( ) 5,71B Da mm b mm    
4( ) 0,1549 ( ) 2,817 10a mm b      
0,116mm 

5) O conjunto é composto por três hastes de titânio (E=120GPa) e uma barra rígida AC. A
área da seção transversal de cada haste é dada na figura. Se uma força de 30kN for
aplicada no anel F, determine o deslocamento horizontal do ponto F. Resposta: 0,34mm

6) Cada uma das barras AB e CD é feita em alumínio e tem uma seção transversal com área
de 125mm2. Sabendo que elas suportam a barra rígida BC, determine o deslocamento do
ponto E. Considere Eal=75GPa. Resposta: 0,1095mm
