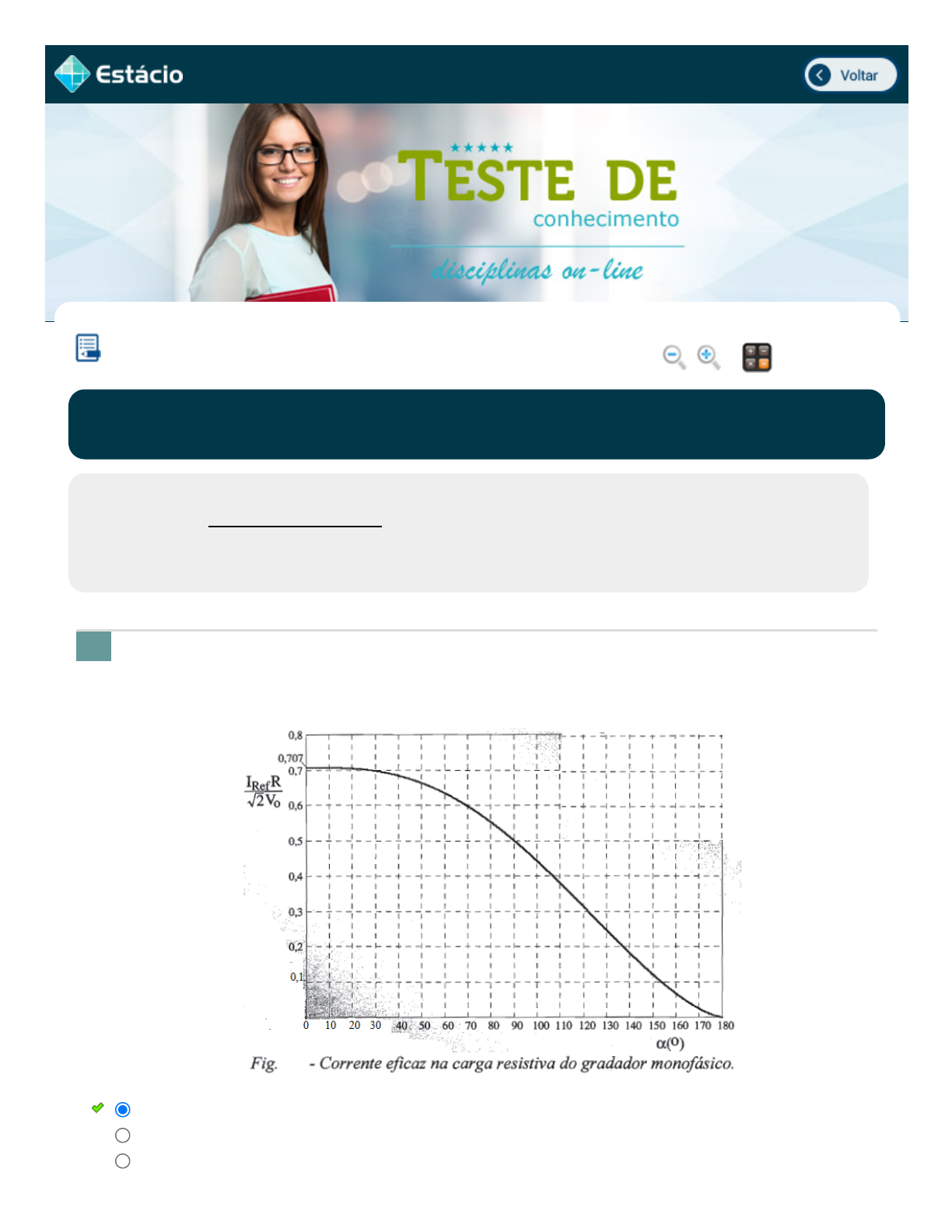

Um gradador monofásico é empregado para alimentar uma carga a partir de uma fonte de 600 V. A
resistência de carga é igual a 2 Ω. A potência desejada na carga é igual a 125 kW. Tomar f igual a 60
Hz. Desta forma teremos qual correte eficaz na carga (Iref), corrente de pico na carga (Im) e qual o
ângulo α de disparo do tiristor (α) conforme gráfico? Escolha a opção correta.
ELETRÔNICA INDUSTRIAL
Lupa Calc.
CCE0163_A9_202008225841_V1
Aluno: LAURA GOMES SOUZA Matr.: 202008225841
Disc.: ELETRÔNICA INDUSTRI. 2020.2 (G) / EX
Prezado (a) Aluno(a),
Você fará agora seu TESTE DE CONHECIMENTO! Lembre-se que este exercício é opcional, mas não valerá ponto para sua
avaliação. O mesmo será composto de questões de múltipla escolha.
Após responde cada questão, você terá acesso ao gabarito comentado e/ou à explicação da mesma. Aproveite para se
familiarizar com este modelo de questões que será usado na sua AV e AVS.
1.
Iref = 250 A, Im = 423 A e α = 75º;
Iref = 50 A, Im = 23 A e α = 125º;
Iref = 150 A, Im = 323 A e α = 15º;
javascript:voltar();
javascript:voltar();
javascript:diminui();
javascript:aumenta();
javascript:calculadora_on();
13/10/2020 Estácio: Alunos
https://simulado.estacio.br/alunos/?user_cod=3077193&matr_integracao=202008225841 2/8
Qual o circuito possui as formas de ondas dos sinais abaixo, onde VO é a tensão na carga e VT a tensão de
Iref = 550 A, Im = 123 A e α = 25º
Iref = 350 A, Im = 223 A e α = 55º;
Explicação:
2.
13/10/2020 Estácio: Alunos
https://simulado.estacio.br/alunos/?user_cod=3077193&matr_integracao=202008225841 3/8
disparo do disposi�vo, ob�da através da variação do ângulo .
A figura abaixo apresenta formas de ondas do chamado controle por ciclos inteiros nos gradadores. Nele, em
vez de se aplicar cortes em cada ciclo, o gradador entrega à carga uma quan�dade de ciclos completos da
tensão de entrada. Este �po de controle tem como principal caracterís�ca?
Em algumas aplicações, alimentadas em corrente alternada, nas quais deseja-se alterar o valor da
tensão (e da corrente) eficaz da carga, é usual o emprego dos chamados Controladores CA, também
designados como Variadores de Tensão, Gradadores ou Contatores Estáticos. O princípio geral dos
conversores CA-CA está em controlar o fluxo de potência entre uma fonte ou duas fontes de tensão
alternada. Partindo desse princípio qual das aplicações abaixo não utiliza o conversor CA?
Inversor
Chopper step-up (Boost)
Regulador
Chave estática
Controlador de Corrente Alternada (Gradador)
Gabarito
Comentado
3.
Melhor o balanço de cargas
Reduzir o fator de potência
Reduzir o centelhamento na carga
Minimizar a produção de harmônicos e interferências
Reduzir os transientes de corrente em capacitores
Gabarito
Comentado
4.
α
13/10/2020 Estácio: Alunos
https://simulado.estacio.br/alunos/?user_cod=3077193&matr_integracao=202008225841 4/8
A estrutura do gradador trifásico esta representada na figura abaixo:
Essa estrutura é empregada quando se deseja controlar a potência entregue a uma carga trifásica de
corrente alternada. O uso mais comum é o controle de intensidade luminosa. Após uma simulação no
laboratório foi verificada as seguintes formas de onda conforme certo grau de disparo.
Abaixador de tensão (conversor buck) e o elevador de tensão (conversor boost);
Estabilizadores de tensão e filtros ativos;
Controle de velocidade de motores de indução e limitação da corrente de partida de motores de
indução;
Reguladores de tensão e partida suave de motores de indução (soft-starter);
Controle de intensidade luminosa e Controle de temperatura;
Explicação:
Todas as opções apresentam aplicações do conversor CA-CA, exceto a alternativa que trata do conversor
buck e do conversor boost, pois se refere a conversores CC-CC, como explicado abaixo.
"Os conversores CC-CC são largamente aplicados em fontes de alimentação chaveadas e em
acionamento de motores de corrente contínua. Nas fontes chaveadas, eles sucedem os retificadores não
controlados, reduzindo o ripple e regulando a tensão de saída da fonte, por isso são conhecidos também
por -reguladores chaveados".
Existem duas topologias básicas de conversores CC-CC, que são o abaixador de tensão (conversor buck)
e o elevador de tensão (conversor boost). Com a combinação e alterações nestas duas estruturas chega-
se em várias outras estruturas de conversores CC-CC.
5.
13/10/2020 Estácio: Alunos
https://simulado.estacio.br/alunos/?user_cod=3077193&matr_integracao=202008225841 5/8
Na figura com as formas de onda, temos a representação da tensão de carga para um determinado
ângulo de disparo, portanto os tiristores dos ciclos positivos (T1, T3 e T5) estão cortados nos primeiros
5ms das fases nos ciclos positivos e conduzem nos próximos 5ms. Os tiristores T2, T4 e T6 apresentam
comportamento similar nos semiciclos negativos. Analisando a figura da estrutura do gradador trifásico
com carga resistiva em Y, podemos afirmar que a defasagem em cada fase será quantos graus? E na
figura com formas de onda, o ângulo de disparo representado é de quantos graus?
Qual dos circuitos abaixo é empregado em controle de luminosidade, controle de temperatura, controle de velocidade de
motores, limitação de corrente de partida de motores de indução?
180º e 90º, respectivamente;
90º e 90º, respectivamente;
120ª e 180º, respectivamente;
120º e 90º, respectivamente;
120º e 120º, respectivamente;
Explicação:
6.
Inversor
Chave estática
Chopper step-up (Boost)
13/10/2020 Estácio: Alunos
https://simulado.estacio.br/alunos/?user_cod=3077193&matr_integracao=202008225841 6/8
Das diversas formas de disparo de um SCR, qual representa a figura abaixo:
Regulador
Controlador de Corrente Alternada (Gradador)
Gabarito
Comentado
7.
Disparo por pulso de gatilho;
Disparo por sobretensão;
Disparo por taxa de crescimento da tensão direta;
Disparo por temperatura;
Disparo por Comutação forçada;
Explicação:
13/10/2020 Estácio: Alunos
https://simulado.estacio.br/alunos/?user_cod=3077193&matr_integracao=202008225841 7/8
Um sistema elétrico trifásico com tensão de fase igual a 127V será conectado à entrada de um retificador de onda completa cuja
carga tem forte componente indutiva. Calcule a tensão média CC obtida na saída.
8.
986,47V
385,20V
297,18V
125,65V
660,66V
