Tutorial Ftool – Funções Básicas
Por: Rebeca Fernandes de Souza
TUTORIAL FTOOL

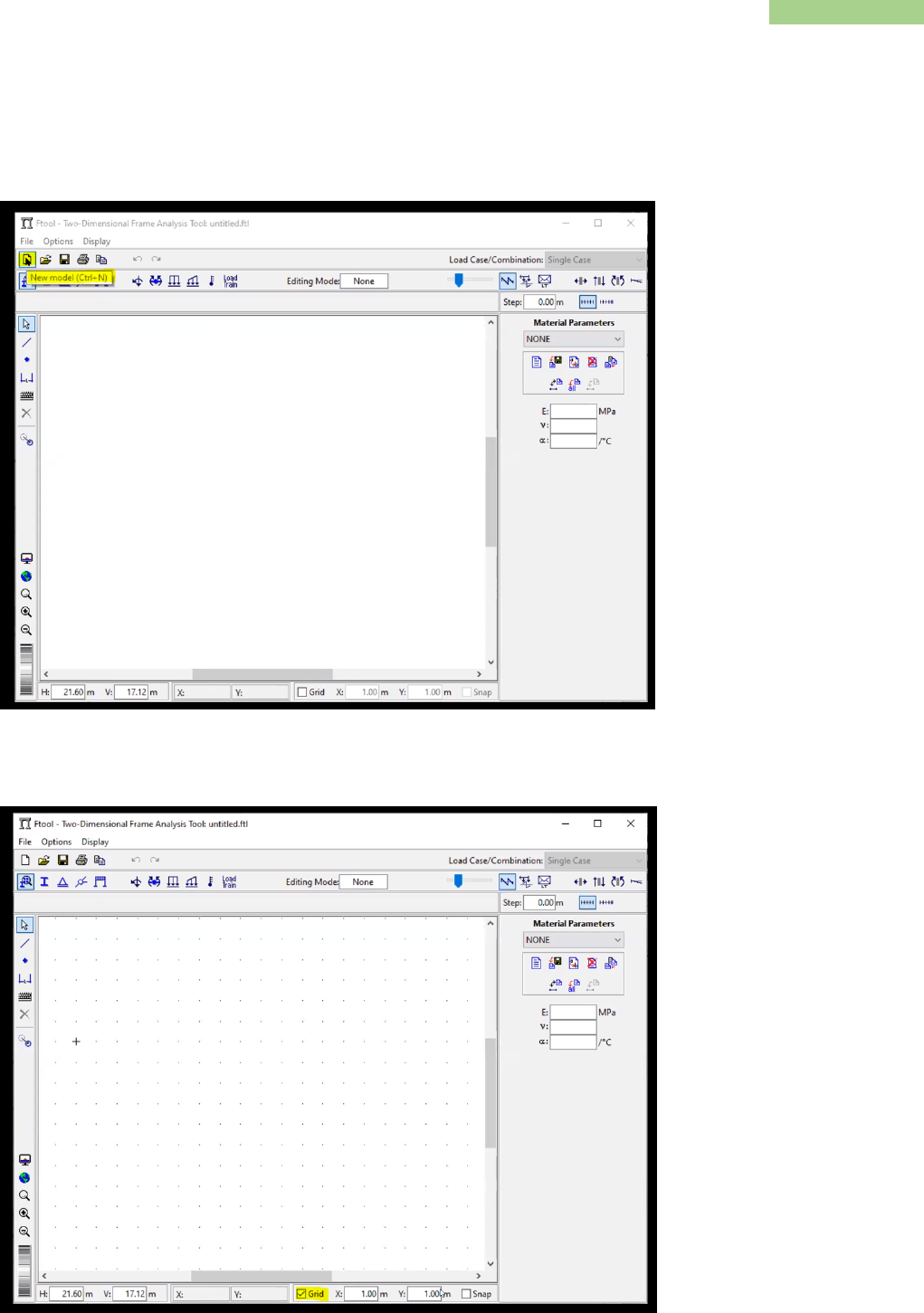

Como criar um arquivo novo no Ftool:
1º Passo:


2º Passo: Marcar a opção Grid


2
Tutorial Ftool – Funções Básicas
Por: Rebeca Fernandes de Souza
3º Passo: Ligar também a opção Snap


4º Passo: Criar a barra a partir de linha:




3
Tutorial Ftool – Funções Básicas
Por: Rebeca Fernandes de Souza
Ou, criar a barra inteira e depois adicionar pontos:

- OBS: Para apagar um ponto errado basta selecionar o ponto, e apertar no X ou no Del do
computador.

5º Passo: Zoom máximo (Mundinho)



4
Tutorial Ftool – Funções Básicas
Por: Rebeca Fernandes de Souza
6º Passo: Inserir dimensão:

OBS: Se quiser aumentar o tamanho da letra:





5
Tutorial Ftool – Funções Básicas
Por: Rebeca Fernandes de Souza
OBS: Se quiser “desaparecer” a informação das dimensões basta marcar ou desmarcar
“Dimension Lines”

7º Passo: Criar um material




6
Tutorial Ftool – Funções Básicas
Por: Rebeca Fernandes de Souza
OBS: Colocar um nome qualquer: Ex: 1. Pode deixar no tipo de material genérico mesmo, e
clicar em “Done”.


8º Passo: Aplicar esse material em tudo




7
Tutorial Ftool – Funções Básicas
Por: Rebeca Fernandes de Souza
9º Passo: Inércia

- OBS: Precisa colocar as informações do formato da seção porque o programa trabalha com
estrutura matricial.
10º Passo: Clicar em novo (Folhinha)




8
Tutorial Ftool – Funções Básicas
Por: Rebeca Fernandes de Souza
- Pegar a genérica e nomear como quiser, no caso do exemplo abaixo “1”

- Colocar 1 em tudo: duplo clique ele já seleciona.





9
Tutorial Ftool – Funções Básicas
Por: Rebeca Fernandes de Souza
- Aplicar em tudo:


- Exemplo 2: Criar um material 2 e colocar seção retangular




10
Tutorial Ftool – Funções Básicas
Por: Rebeca Fernandes de Souza
Ex: Altura 40mm e Base 20mm, ele já calcula a Inércia.

- Estou com dúvida se o material foi aplicado na barra:
 - Clicar na barra com o botão direito, e aparece ali a direita as informações que você
configurou para a barra.




11
Tutorial Ftool – Funções Básicas
Por: Rebeca Fernandes de Souza
11º Passo: Colocar apoios


- Apoio fixo: Deixa fixo em X, em Y e livre em Z




12
Tutorial Ftool – Funções Básicas
Por: Rebeca Fernandes de Souza
- Clicar primeiro no ponto onde será inserido o apoio e depois em “Aplicar em Tudo”

- O apoio foi colocado.





13
Tutorial Ftool – Funções Básicas
Por: Rebeca Fernandes de Souza
- Apoio Móvel: deixa fixo apenas em Y, e livre em X e Z


- OBS: Tem como por angulação nos apoios: (Em forças não é possível!)




14
Tutorial Ftool – Funções Básicas
Por: Rebeca Fernandes de Souza
- Rótula:


- Força Concentrada:
- Sempre criar um novo na folhinha.



15
Tutorial Ftool – Funções Básicas
Por: Rebeca Fernandes de Souza
- Nomear: 1

- Digitar o valor

- Clicar na folhinha de papel, Novo, Nomear, Done.



16
Tutorial Ftool – Funções Básicas
Por: Rebeca Fernandes de Souza
- Se você errar, basta selecionar a opção NONE:

- Carregamento Distribuído:





17
Tutorial Ftool – Funções Básicas
Por: Rebeca Fernandes de Souza
- OBS: Devemos clicar na folhinha, criar um novo, nomear (Ex: 1) e selecionar o box inteiro
para aplicar o carregamento na barra inteira, ou por partes se for o caso de carregamentos
diferentes.

- Clicar no Apply All:



18
Tutorial Ftool – Funções Básicas
Por: Rebeca Fernandes de Souza
- Agora, para sabermos os diagramas ele vai pedir para salvar o trabalho. Recomenda-se salvar
com o nome da lista e do ex (itens).

- Diagrama de Força Axial:

- Nesse caso é zero por conta dos dados do ex.



19
Tutorial Ftool – Funções Básicas
Por: Rebeca Fernandes de Souza
- Caso queira aumentar o número de casas decimais:







20
Tutorial Ftool – Funções Básicas
Por: Rebeca Fernandes de Souza
- Diagrama de Cortante:

- Diagrama de Momento Fletor





21
Tutorial Ftool – Funções Básicas
Por: Rebeca Fernandes de Souza
- Caso queira fazer uma cópia:
