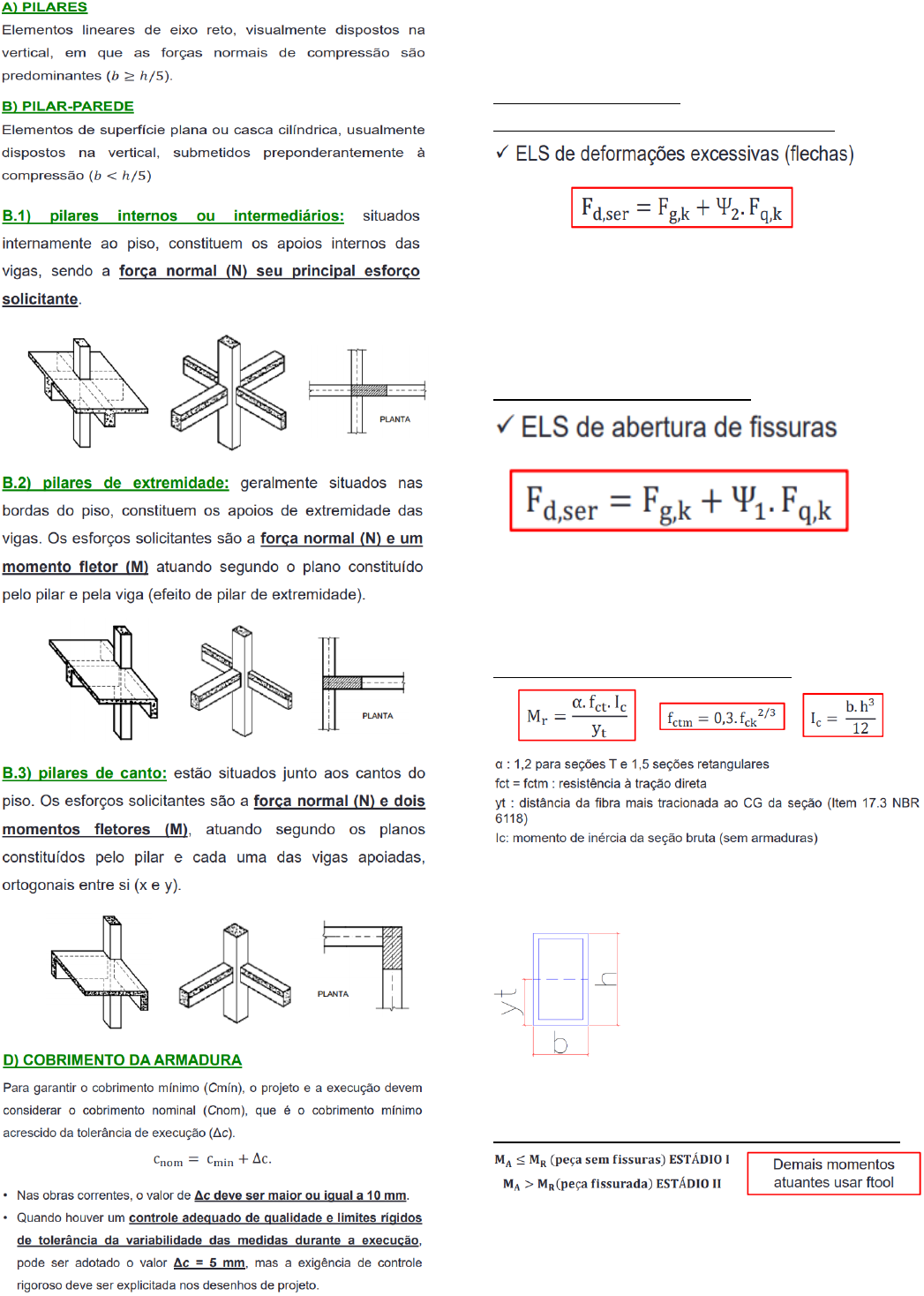

FORMULÁRIO DE CONCRETO II





QUESTAO 1- DETERMINAR A DEFORMAÇÃO E
ABERTURA DE FISSURAS NA SEÇÃO. PARA
CONBINAÇÃO QUASE PERMANENTE (CQP) E
FREQUENTE DE AÇÕES (CF).
MOMENTO RESISTENTE
1º Combinações Quase Permanentes (CQP)
(KN/m)
𝜓2 = Fator de redução para CQP (simultaneidade)
Fg,k= Ações (pp + Revest.)(KN/m)
Fq,k= Sobrecarga (KN/m)
*Fazer DMF.

2º Combinações Frequentes (CF)
(KN/m)
𝜓1 = Fator de redução para CF (simultaneidade)
Fg,k= Ações (pp + Revest.)(KN/m)
Fq,k= Sobrecarga (KN/m)
*Fazer DMF. MOMENTOS ATUANTES = MA
3º Calculo do momento de Fissuração

Utilizar Fck em Mpa -> C25 = 25Mpa
Ic=cm4
Fctm=sai em Mpa – converter para KN/cm²
 Mr= KN.cm – Transformar para KN/m
MOMENTO RESISTENTE = MR

 MOMENTOS ATUANTES-VERIFICAÇÃO MOMENTOS

*Usar maior momento do CQP e do CF e comparar
com o Mr. Se os momentos CQP e Cf forem maior que
Mr, é Estadio II (a viga encontra-se fissurada), se os
dois forem menores que Mr é Estadio I.

*Desenhar a viga com suas dimensões, calcular a área
das barras de ferro (ex:5ø16mm, faz a conversão,
acha a área e multiplica pelo numero de barra).
*As= área multiplicada pelo numero de barra.
*d= Altura Util (dado no exercício).
*A’s=normalmente não tem.
*d’=normalmente não tem.

4º Homogeneização da seção Transversal

Es=Modulo de Elasticidade do aço (Mpa) (210GPA)
αi=Se o resultado for maior que 1,0 utilizar o min.
αe=Coeficiente do agregado. (BASALTO 1,2)
Eci = (Mpa)
Ecs= (Mpa)
Fck=C25, usar 25.

Seção fissurada (Estadio II)

Xll=cm
Iii=cm4

5º Verificação das deformações excessivas em vigas
segundo a nbr 6118/2014 (CQP) – Calculo dos
Deslocamentos
fi=cm, fF=(m)
Fi=flecha inicial. (TABELA) (E*I= Ecs*Ieq)
αf=flecha deferida ou de longa duração.
*Verificar na tabela qual é a formula de fi.
6º Calculo do momento de inercia efetivo ou
equivalente
Ieq,v.(PARA MOMENTO POSITIVO - CQP)- cm4

Ieq,2. (PARA MOMENTO NEGATIVO – CQP)- cm4


av=distancia x descoberto através do momento e
formula de bhaskara.
a2=av-distancia total.
L=comprimento total
Ieq=cm4
*verificação da flecha – item 5º

7º Flechas Diferidas No Tempo Em Vigas Segundo A
Nbr 6118

*αf=∆€
Fmax=L/250 (m)
*comparar fmax com fF – item 5º

8º Verificação de abertura de fissura – Estimativa de
abertura de fissura (CF)

ꞇsi=KN/cm²
Esi=Es x 100
Wk=cm


Acri=b*h1, Asi=Numero de barras inferior * A. barra.
C=cobrimento,øt=diamentro estribo cm, ø diamento
barra cm, ev=espacamento vertical cm.
*FAZER H1, WK1 – H2, WK2.
*VERIFICAR NA NORMA EXIGENCIAS RELATIVAS A
FISSURAÇÃO – CAAI.
* VER SE A VIGA ESTA OU NÃO COMPROMETIDA.


*DIMENSIONAR OS PILARES P1 E P5 (METODO DO
PILAR PADRAO COM CURVATURA APROXIMADA), P6 E
P8 (METODO DO PILAR PADRAO COM RIGIDEZ K
APROXIMADA) DO SEGUNDO PAVIMENTO, SENDO OS
MESMOS CONSIDERADOS COMO BI-ROTULADAS.
1º Dados do exercício
C30 fck=30Mpa -> fcd=3,0/1,4 (KN/cm²)
C= cobrimento
Aço CA-50 -> fyd=50/1,15 (KN/cm²)
Brita 19mm

Fck=3,0, Ac=cm²

2ºP1(METODO DO PILAR PADRAO COM CURVATURA
APROXIMADA) – PILAR DE CANTO
Nd=Nk*yc*yn (KN)
M1AXd=Mk,x*yc
M1AYd=Mk,x*yc
Ley=lex=L
*Calcular Ac.
Area mínima = 360 cm²
*desenhar secao do pilar com hx (menor vao) e hy
(maior vao).
e1x= M1AXd/ Nd (cm)
e1y= M1AYd/ Nd (cm)




M1,B=M1,A=M1Axd

Λx<λ1x (pilar curto – desconsidera efeito local de 2º
ordem)
*Fazer para Y.
PILAR PADRAO COM CURVATURA APROXIMADA

M1d,A=M1Axd

Md,tot=M1Axd

Ac=Area (bxh)
 (fazer para x e y)
As>Asmin OK
W= achar no abaco, utilizar o U maior.
d’/hx = d’/hy = (C+øt+ø/2)/h
 PILAR DE EXTREMIDADE
Altura do Pilar. (comprimento flambarem: L 280 cm)
Gpp=Yc*b*h*L (KN)
Nk=Via+Vib+V2+gpp
M1ady=M1bdy=0
M1adx=M1adx*Yc
Λx=3,46*lex/hx
Eix=Miak/Nk
35< λ<90 PILAR ROBUSTO, DESCONSIDERA EFEITO DE
FLANBAGEM.






CONVERSOES
1MPA – 0,001GPA
KN/CM PARA KN/M -> /100
MPA PARA KN/CM² -> /10

1mm – 0,001m
1cm – 10mm
