CENTRO UNIVERSITÁRIO ESTÁCIO DO CEARÁ
CURSO: ENGENHARIA CIVIL
DISCIPLINA: ESTRUTURAS DE AÇO
PROF.: PEDRO SANDERSON BASTOS BARROS
EXERCÍCIOS
NOME: ___________________________________ MATRÍCULA: __________

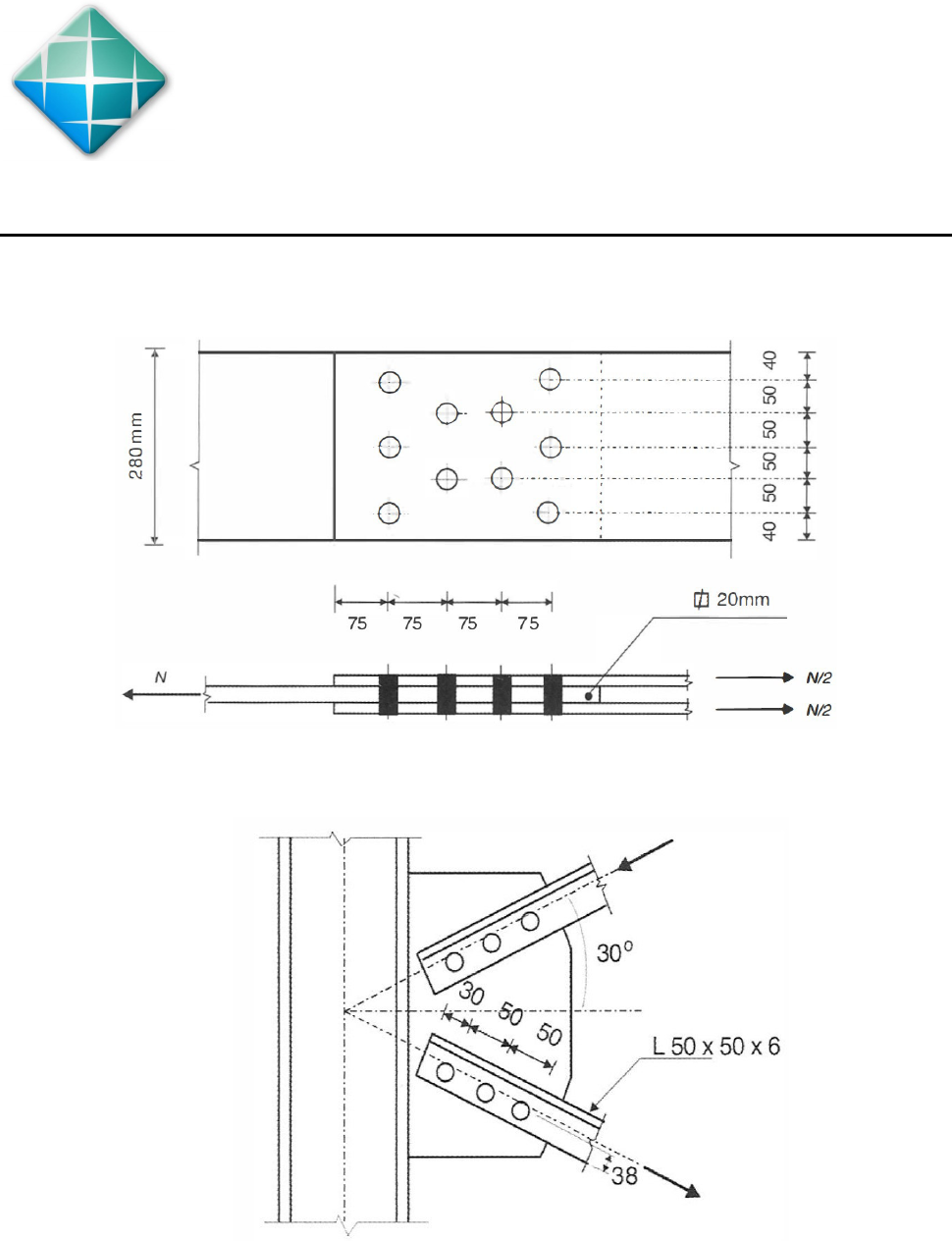

1. Calcule o esforço resistente à tração da chapa de 20 mm de espessura ligada a outras duas
chapas por parafusos de 19 mm de diâmetro. O aço utilizado é o MR250.

2. Calcule o esforço resistente da cantoneira tracionada de contraventamento L 50×50×6 ligada à
chapa de nó por parafusos de 9,5 mm de diâmetro. O aço utilizado é o MR250.

3. Calcule o comprimento máximo dos seguintes elementos trabalhando como tirantes:
(a) Barra chata de 19 mm × 75 mm.
(b) Cantoneira L 50×50×6.
(c) Perfil U 76×6,1.

4. Calcule o comprimento máximo dos seguintes elementos trabalhando à compressão:
(a) Barra chata de 19 mm × 75 mm engastada nas duas extremidades.
(b) Cantoneira L 50×50×6 rotulada nas duas extremidades.
(c) Perfil U 76×6,1 rotulado nas duas extremidades.
5. Calcule a solicitação de projeto para uma coluna metálica de um edifício garagem sujeito aos
seguintes carregamentos:
I. Peso próprio da estrutura metálica: Ng1 = – 120 kN
II. Peso próprio de outros componentes permanentes: Ng2 = – 200 kN
III. Sobrecarga: Nq = – 240 kN
IV. Carga de vento: Nv = – 80 kN
