Lista de Exercícios - Profa. Patrícia Marcondes
Assuntos: Portas Lógicas

1. Conforme o circuito abaixo responda:

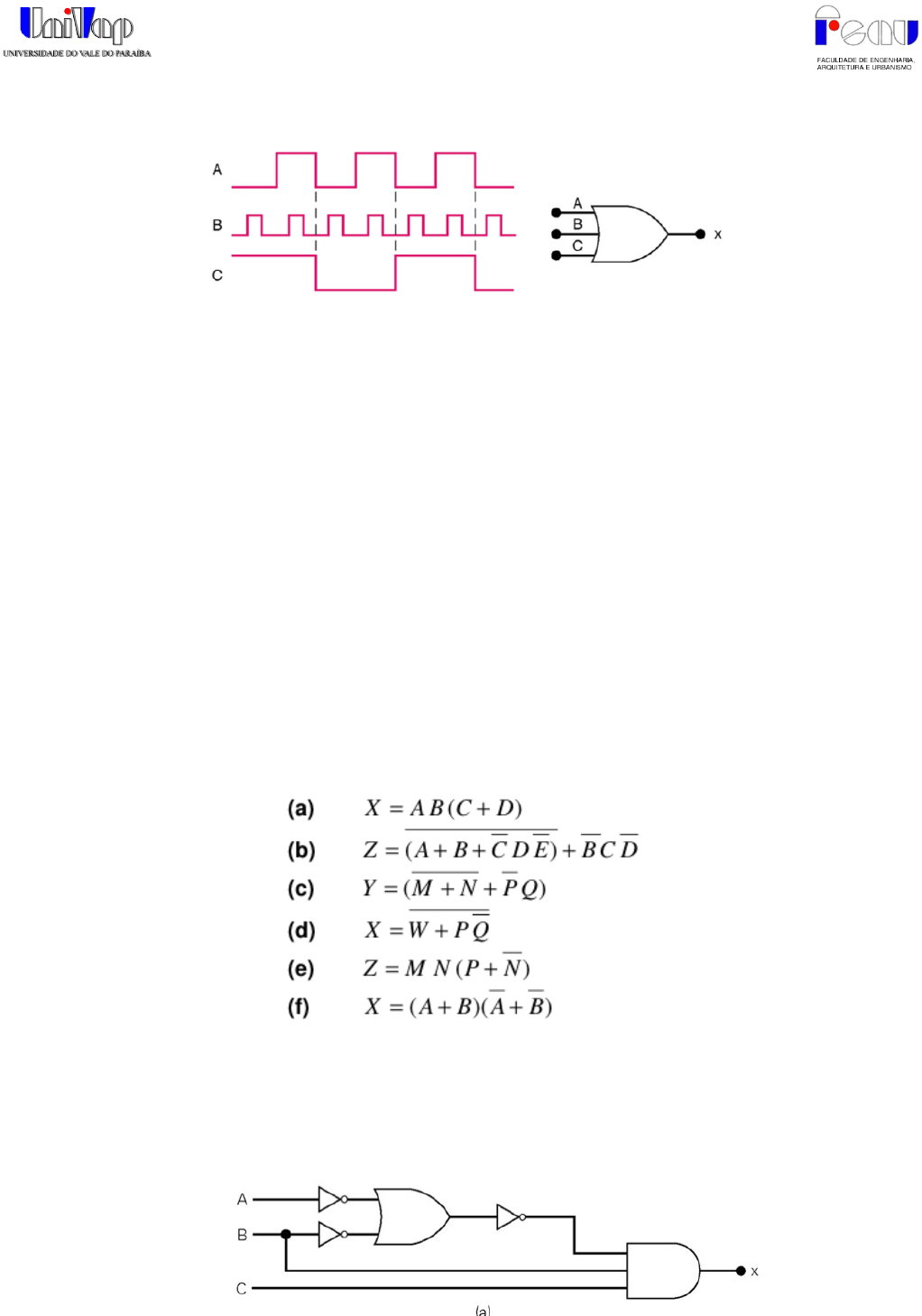

(a) Desenhe a forma de onda de saída para a porta OR da figura abaixo.
(b) Suponha que a entrada A na porta OR da figura abaixo seja, não intencionalmente, curto- circuitada para
o terra (isto é, A = 0). Desenhe a forma de onda de saída resultante.
(c) Suponha agora que a entrada A da porta OR seja, não intencionalmente, curto-circuitada para a linha de
alimentação +5 V (isto é, A = 1). Desenhe a forma de onda de saída resultante.
2. Leia as afirmações a seguir referentes à porta OR. À primeira vista elas parecem ser verdadeiras, mas
depois de uma analise você verá que nenhum é totalmente verdadeira. Prove isso mostrando um
exemplo específico que refute cada afirmativa.

(a) Se a forma de onda de saída de uma porta OR for a mesma que a forma de onda de uma das entradas, a
outra entrada está sendo mantida permanentemente em nível BAIXO.
(b) Se a forma de onda de saída de uma porta OR for sempre nível ALTO, uma de suas entradas está sendo
mantida sempre em nível ALTO.
3. Para cada uma das expressões a seguir, desenhe o circuito lógico correspondente usando portas
AND, OR e INVERSORES.

4. Com relação as figuras abaixo:
(a) Escreva a expressão Booleana para a saída (a). Determine o valor de x para todas as condições possíveis
de entrada e relacione os resultados em uma tabela-verdade.



2
Lista de Exercícios - Profa. Patrícia Marcondes
Assuntos: Portas Lógicas


5. Utilizando a forma de onda abaixo:

(a) Aplique as formas de onda de entrada numa porta NOR e desenhe a forma de saída.

(b) Repita para a entrada C mantida permanentemente em nível BAIXO.

(c) Repita para a entrada C mantida em nível ALTO.


6. Complete cada expressão.

7. Simplifique a seguinte expressão usando os teoremas.

(a)


3
Lista de Exercícios - Profa. Patrícia Marcondes
Assuntos: Portas Lógicas

(b)

8. Prove	os	dois	teoremas	de	DeMorgan,	testando	todos	os	casos	possíveis.
9. Simplifique	cada	uma	das	seguintes	expressões	usando	os	teoremas	de	DeMorgan.


10. Projete	o	circuito	lógico	correspondente	à	tabela-verdade	mostrada	na	Tabela,	utilizando:
a. Produto	da	soma;
b. Soma	de	produto	(SOP).
