LAUDO TÉCNICO DE INSPEÇÃO E
OPERAÇÃO DE
RETROESCAVADEIRA

Empresa contratante: RAMOS TRANSPORTES
Responsável Técnico: Eng. Matteo Celone
Data:04/06/20
mailto:contato@celoneengenharia.page
https://celoneengenharia.wixsite.com/home

Celular: (84) 999192494
Email: contato@celoneengenharia.page
Site: https://celoneengenharia.wixsite.com/home

1. INTRODUÇÃO

O presente laudo técnico foi elaborado por Matteo Celone, Engenheiro Mecânico, inscrito no CREA
nº RN2118861648, para o contratante que solicita a confecção de um laudo de técnico de inspeção
e operação de um retroescavadeira da marca Case, modelo 2013, cor amarela, de propriedade de
Marcos Venâncio dos Santos.

2. DO OBJETO

O objeto da vistoria trata-se de uma retroescavadeira cujo dados seguem na seguinte tabela:
Chassi HBZN580NCDAH11166 Marca Case
Modelo 580N Ano 2013
Potência (2.200 rpm)
Bruta 75 hp (56 kW)
Líquida 72 hp (54 kW)
Torque máximo (1.400
rpm)
Bruto 293 Nm
Líquido 288 Nm
Largura total para
transporte
2077 mm Raio de giro 3550 mm
Capacidade de carga
Estática dianteiro
32.124 kg
Capacidade de carga
De operação dianteiro
8.030 kg
Capacidade de carga
Estática traseiro
40.889 kg
Capacidade de carga
De operação traseiro
10.197 kg

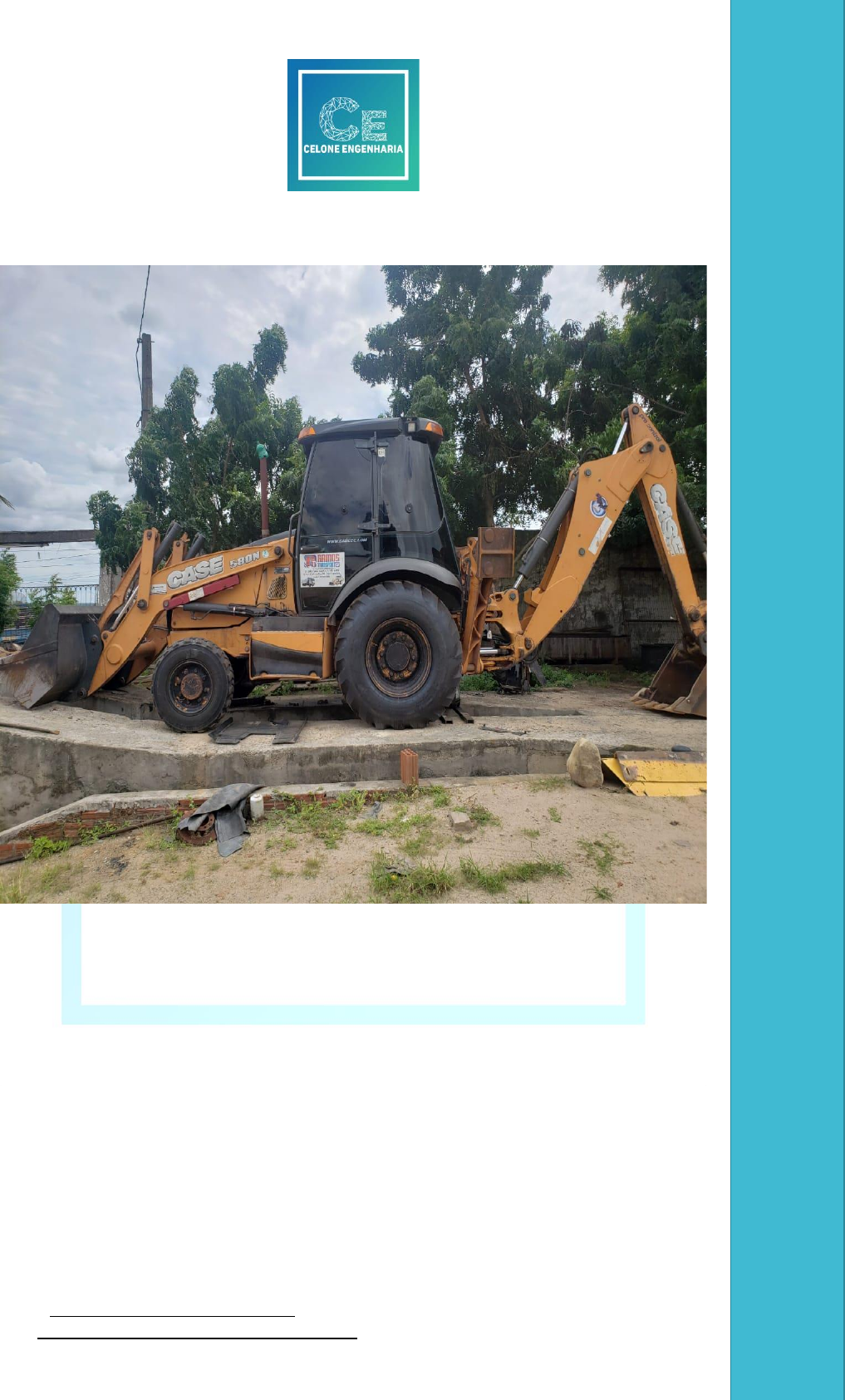

Abaixo seguem fotos do veículo:


mailto:contato@celoneengenharia.page
https://celoneengenharia.wixsite.com/home

Celular: (84) 999192494
Email: contato@celoneengenharia.page
Site: https://celoneengenharia.wixsite.com/home
3. NORMAS DE REFERÊNCIA

• NBR ISO 3411 – Máquinas rodoviárias – Dimensões físicas de operadores e espaço mínimo
envolvente para o operador
• NBR ISO 3450 – Máquinas rodoviárias – Sistemas de frenagem de máquinas equipadas
com pneus
• NBR ISO 3457 – Máquinas rodoviárias – proteções – definições e requisitos
• NBR-5259 – Símbolos gráficos de instrumentos de medição, lâmpadas e dispositivos de
sinalização
• NBR ISO 5353 – Máquinas rodoviárias, tratores e máquinas agrícolas e florestais – Ponto
de referência no assento
• NBR ISO 6015 – Máquinas rodoviárias – Escavadeiras hidráulicas e retroescavadeiras –
Métodos de determinação das forças da ferramenta
• NBR ISO 6405 – Máquinas rodoviárias – Símbolos para controles do operador e outros
mostradores – Parte 1: Símbolos comuns e Parte 2: Símbolos específicos para máquinas,
equipamentos e acessórios
• NBR ISO 6682 – Máquinas rodoviárias – Zonas de conforto e alcance dos controles
• NBR ISO 7451 – Máquinas rodoviárias – Capacidades nominais volumétricas para
caçambas de retro escavação e de mandíbula de escavadeiras hidráulicas e
retroescavadeiras
• NBR ISO 8643 – Máquinas rodoviárias – Dispositivo de controle para abaixamento da
lança de escavadeiras hidráulicas e retroescavadeiras – Requisitos e ensaios
• NBR ISO 8813 – Máquinas rodoviárias – Capacidade de levantamento de assentadores de
tubos e pás carregadeiras ou tratores de rodas equipados com lança lateral
• NBR ISO 10968 – Máquinas rodoviárias – Controles do operador
• NBR ISO 11112 – Máquinas rodoviárias – Assento do operador – Dimensões e requisitos
• NBR ISO 12509 – Máquinas rodoviárias – Luzes para iluminação, sinalização e
posicionamento, e dispositivos retrorrefletores
• NBR ISO 14396 – Determinação e método para medição da potência de motor
• NBR ISO 14397.1 – Máquinas rodoviárias – Pás carregadeiras e retroescavadeiras – Parte
1: Cálculo da capacidade nominal de operação e método de ensaio para verificação da
carga de tombamento calculada
• NBR ISO 20474-1 – Máquinas rodoviárias – Segurança (Parte 1: Requisitos gerais)
• NBR ISO 20474-4 – Máquinas rodoviárias – Segurança (Parte 4: Requisitos para
retroescavadeiras)

mailto:contato@celoneengenharia.page
https://celoneengenharia.wixsite.com/home

Celular: (84) 999192494
Email: contato@celoneengenharia.page
Site: https://celoneengenharia.wixsite.com/home
4. RESULTADO DA AVALIAÇÃO

4.1. Nomenclatura usual


4.2. Componentes inspecionados

4.2.1. Identificação do equipamento e do fabricante

O equipamento deverá ser identificado através de uma placa fixada em algum ponto
de fácil visibilidade, que não fique em local sujeito a desgaste por abrasão, como o
braço de levantamento, nem em componentes usualmente substituíveis como
caçambas, tirantes, cilindros hidráulicos e lataria.
No anexo segue imagem da identificação.

4.2.2. Banco

Dimensões básicas de acordo com a norma (NBR ISO 11112):
• o assento: 265 x 500 mm
• o encosto: 400 x 300 a 500 mm (inclinação 10º).
O banco está em boas condições e atende as normas quanto ao assento e encosto.

4.2.3. Buzina

O veículo foi testado em relação a buzina e mostrou seu funcionamento correto.

mailto:contato@celoneengenharia.page
https://celoneengenharia.wixsite.com/home

Celular: (84) 999192494
Email: contato@celoneengenharia.page
Site: https://celoneengenharia.wixsite.com/home
4.2.4. Chassi

O chassi apresentou-se em bom estado, sem trincas ou deformações excessivas.

4.2.5.Motor

O motor apresentou-se em bom estado, sem vazamentos de óleo ou sinais de
superaquecimento durante seu funcionamento.

4.2.6. Caixa de transmissão

A caixa de transmissão apresentou-se em bom estado com seus componentes funcionando
de forma correta e atendendo os requisitos para o bom funcionamento do veículo.

4.2.7. Pneus

Os pneus apresentaram-se em bom estado de conservação sem bolhas ou outros sinais
que indicassem desgaste excessivo e risco para a operação.

4.2.8. Luzes de segurança e setas

O veículo foi testado em relação as setas e luzes de freio que mostraram bom
funcionamento.

4.2.9. Porta e Degraus

De acordo com a regulamentação da NR-18 (Lei 6514 de 22/12/1977),
NR-12 e demais regulamentações pertinentes, foram observadas as seguintes
características:

• Espaçamento uniforme entre os degraus das escadas, no máximo de 25
cm, e profundidade mínima de 15 cm
• Largura mínima dos degraus: 40 cm
• Barras das escadas marinheiro (degraus): ϕ 25 a 38 mm
• Altura mínima de guarda-corpo ou corrimão: 1,10 m, com tirante
intermediário.

4.2.10. Sistema Hidráulico

O sistema hidráulico que inclui cilindros, mangueiras, conexões e reservatório se
apresentou em bom estado e sem mostrar sinais de vazamentos ou danificações.

mailto:contato@celoneengenharia.page
https://celoneengenharia.wixsite.com/home

Celular: (84) 999192494
Email: contato@celoneengenharia.page
Site: https://celoneengenharia.wixsite.com/home
5. CONCLUSÃO

Por meio da análise visual e procedimentos de inspeção de acordo com referências
normativas, foi possível afirmar que o veículo está APTO para a operação.
