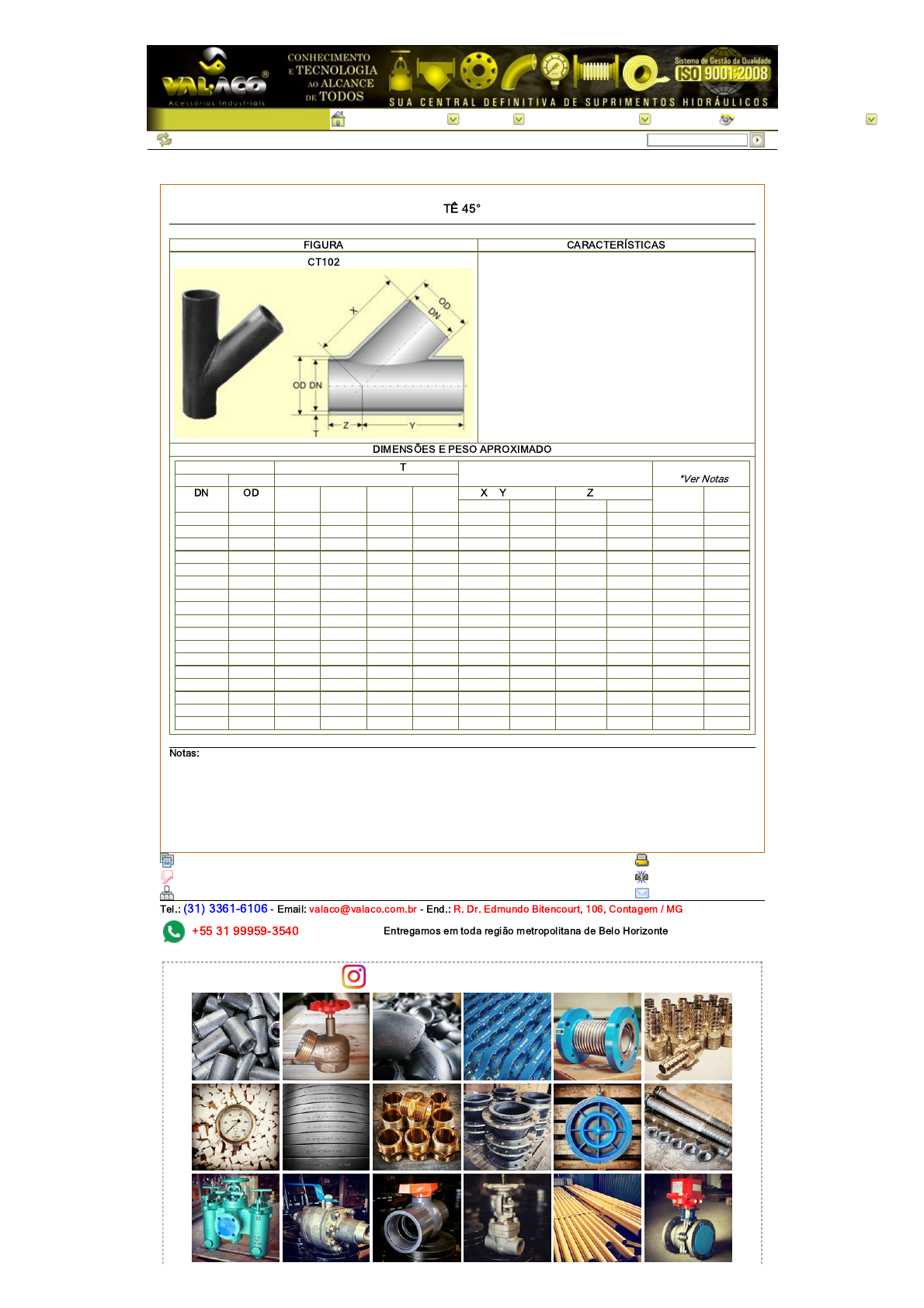

TÊ 45°
FIGURA CARACTERÍSTICAS
CT102
• Dimensões conforme ANSI B 16.9;
• Material conforme indicações de materiais para
conexões:
- Aço Carbono ASTM A 234 Gr. WPB;
- Aço Inoxidável AISI 304 ou 304L;
- Aço Inoxidável AISI 316 ou 316L;
- Outras Ligas;
• Extremidades biseladas para solda de topo;
• Com costura aparente ou removida.
DIMENSÕES E PESO APROXIMADO
Diâmetro Espessura da Parede T (mm) Centro a Face Peso Aproximado(kg) *Ver Notas (1)Nominal Externo Schedule
DN
(pol.)
OD
(mm) Standard 40 XS 80
X e Y (mm) Z (mm) Standard XS
Standard XS Standard XS
1" 33,40 3,38 3,38 4,55 4,55 146,1 165,1 44,5 50,8 0,77 1,14
1.1/4" 42,16 3,56 3,56 4,85 4,85 158,8 184,2 44,5 57,2 1,10 1,75
1.1/2" 48,26 3,68 3,68 5,08 5,08 177,8 215,9 50,8 63,5 1,48 2,47
2" 60,32 3,91 3,91 5,54 5,54 203,2 228,6 63,5 63,5 2,29 3,52
2.1/2" 73,02 5,16 5,16 7,01 7,01 241,3 266,7 63,5 63,5 4,19 6,12
3" 88,90 5,49 5,49 7,62 7,62 254,0 279,4 76,2 76,2 5,71 8,53
4" 114,30 6,02 6,02 8,56 8,56 304,8 342,9 76,2 76,2 9,43 14,88
5" 141,30 6,55 6,55 9,52 9,52 342,9 381,0 88,9 88,9 14,24 22,59
6" 168,30 7,11 7,11 10,97 10,97 368,3 444,5 88,9 101,6 19,23 35,83
8" 219,10 8,18 8,18 12,70 12,70 444,5 520,7 114,3 127,0 34,65 63,50
10" 273,00 9,27 9,27 12,70 15,10 520,7 609,6 127,0 139,7 56,24 91,63
12" 323,80 9,52 10,30 12,70 17,50 622,3 698,5 139,7 152,4 81,64 123,83
14" 355,60 9,52 11,10 12,70 19,00 658,8 787,4 152,4 165,1 98,88 154,22
16" 406,40 9,52 12,70 12,70 21,40 762,0 876,3 165,1 177,8 124,74 196,41
18" 457,20 9,52 14,30 12,70 23,80 812,8 952,5 177,8 203,2 147,87 238,59
20" 508,00 9,52 15,10 12,70 26,30 889,0 1028,7 203,2 215,9 179,62 284,86
24" 609,60 9,52 17,50 12,70 31,00 1028,7 1206,5 228,6 254,0 246,76 400,07
Notas:
1. O peso aproximado é para conexões em Aço Carbono ASTM A 234 Gr. WPB;
2. Veja os Materiais Permitidos para Conexões Tubulares;
3. Veja a Tolerância para Conexões de Solda;
4. Veja a Tabela de Espessura de Tubos e Conexões Tubulares;
5. Para converter unidades de medida acesse a seção de Conversão de Medidas;
6. Veja Resistência à Corrosão dos materiais da conexão;
7. Veja Composição Química e Propriedades Mecânicas dos materiais da conexão.
