Avaliação On-Line 2 (AOL 2) - Questionário
DESENHO TÉCNICO

Pergunta 1

Para projetar um segmento de reta nos planos de projeção, basta projetar seus dois pontos
extremos. Desta forma, sua projeção se apresenta em verdadeira grandeza, ou seja, com suas

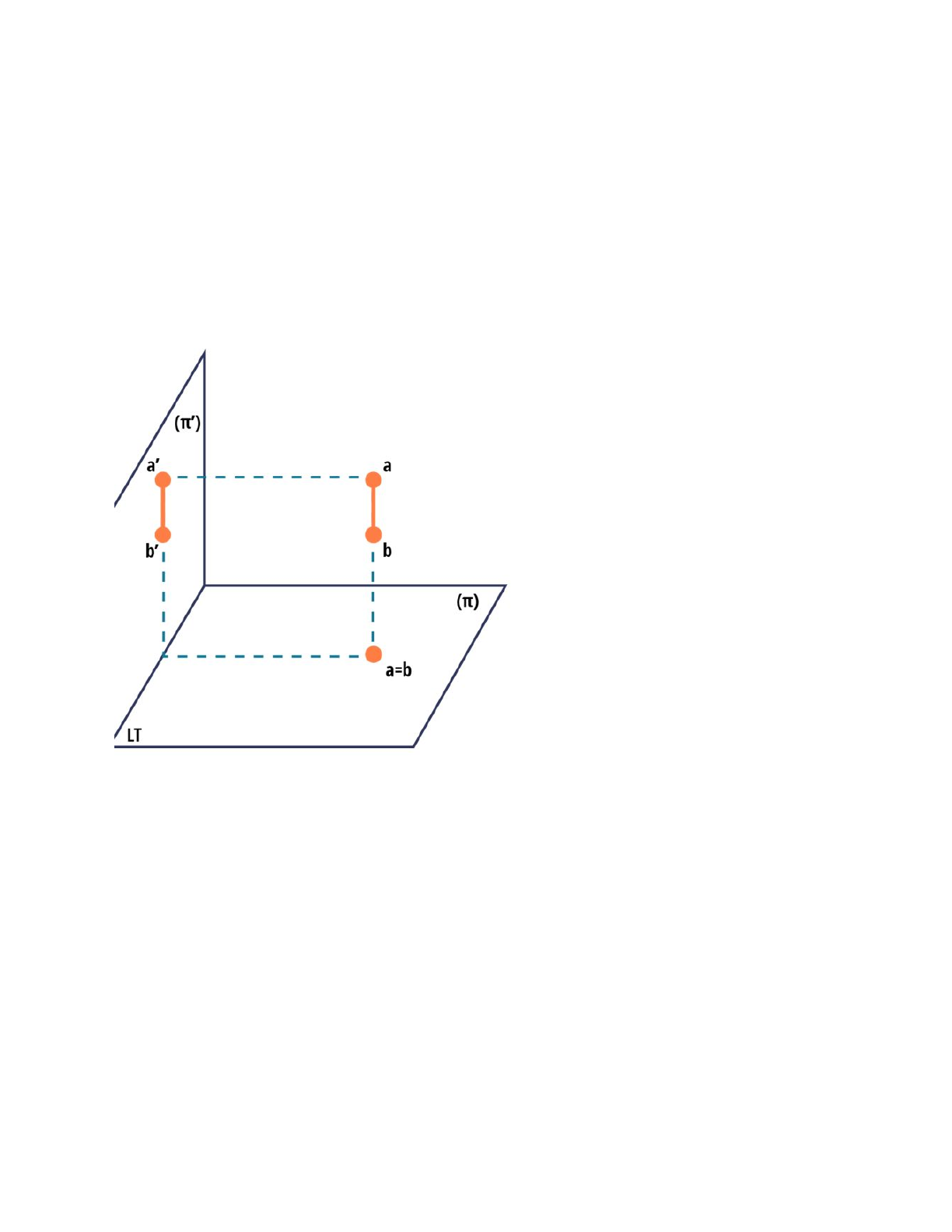

medidas e/ou inclinação reais, conforme mostra a figura a seguir.

Considerando essas informações e o conteúdo estudado sobre o segmento de reta, considere a
figura acima e analise as afirmativas a seguir.
I. A distância do ponto b ao plano horizontal é chamado de afastamento.
II. O segmento de reta está localizado paralelo ao plano vertical, perpendicular em relação ao plano
horizontal de projeção e apresenta as projeções horizontais dos pontos A e B coincidentes.
III. A linha de interseção do plano vertical com o plano horizontal é chamada de Linha de troca.
IV. No sistema projetivo, a localização do segmento de reta A-B é no 1º diedro.
V. No plano horizontal, a projeção do segmento de reta A-B projeta um único ponto, denominado
ponto A-B.
Está correto apenas o que se afirma em:
1. I e IV.

2. III e V.

3. II, IV e V.

4. I, II e IV.

5. II e V.


Pergunta 2

A perspectiva isométrica causa a impressão de profundidade e relevo aos objetos representados
em duas dimensões. Isto se dá, pois, em um único plano, tal perspectiva representa graficamente
as três dimensões de um objeto.
Considerando as informações e o conteúdo estudado sobre a perspectiva isométrica, pode-se
afirmar que o observador está localizado:
1. entre o objeto e o plano de projeção, a uma distância infinita deste, e as linhas projetantes
convergem para um único ponto.

2. entre o plano de projeção e o objeto, a uma distância infinita deste, e as linhas projetantes
convergem para vários pontos.

3. entre o plano de projeção e o objeto, a uma distância finita deste, e as linhas projetantes
convergem para um único ponto.

4. antes do objeto, a uma distância infinita deste, e as linhas projetantes convergem para
vários pontos.

5. antes do objeto, a uma distância finita deste, e as linhas projetantes convergem para vários
pontos.

Pergunta 3

A projeção se refere ao ato de representar um objeto através da passagem por todos os seus
pontos de retas projetantes. Essas retas intersectam um plano de projeção, formando a
representação do objeto.
Considerando essas informações e o conteúdo estudado sobre projeção, analise as afirmativas a
seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).
I. ( ) A épura é uma representação de qualquer entidade geométrica, mediante projeções
ortogonais, em um plano. Em desenho técnico, é muito usada para a representação de modelos.
II. ( ) A abscissa é a coordenada horizontal de um referencial plano de coordenadas cartesianas.
III. ( ) O diedro é a região limitada por dois semiplanos perpendiculares entre si.
IV. ( ) A cota é a coordenada horizontal de um referencial plano de coordenadas cartesianas.
Agora, assinale a alternativa que apresenta a sequência correta:
1. V, V, V, F.

2. V, V, F, F.

3. F, F, V, V.

4. V, V, F, V.

5. F, V, V, V.

Pergunta 4

A norma da ABNT NBR 8403 – Aplicação de linhas em desenho técnicos fixa tipos e o
escalonamento de larguras de linhas para uso em desenhos técnicos e documentos semelhantes,
ela traz condições gerais e condições especifica de uso das linhas, sendo que a última, trata de
largura de linhas, espaçamento entre linhas e etc.
Considerando essas informações e o conteúdo estudado sobre a terminação das linhas de
chamadas, analise as afirmativas a seguir e assinale V para a(s) verdadeira(s) e F para a(s)
falsa(s).
I. ( ) As linhas de chamadas devem terminar: sem símbolo, se elas conduzem a uma linha de cota.
II. ( ) As linhas de chamadas devem terminar: com uma estrela, se termina dentro do objeto
representado.
III. ( ) As linhas de chamadas devem terminar: com uma seta, se ela conduz e ou contorna a aresta
do objeto representado.
IV. ( ) As linhas de chamadas devem terminar: com círculo, se elas situam-se na parte externa do
objeto representado.
Agora, assinale a alternativa que apresenta a sequência correta:
1. V, V, F, F.

2. V, F, V, F.

3. V, V, F, V.

4. V, F, F, V.

5. F, V, V, V.

Pergunta 5

Observe a figura a seguir:

Fonte: ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS.​ NBR 8403​: Aplicação de linhas em
desenhos – Tipos de linhas - Larguras das linhas. Rio de Janeiro, 1984. p 3.
Considerando a figura apresentada e o conteúdo estudado sobre linhas, analise as afirmativas a
seguir.
I. De acordo com a norma NBR 8403, a linha A1 deve ser utilizada para arestas visíveis.
II. De acordo com a norma NBR 8403, a linha B7 deve ser utilizada para linhas de centro curtas.
III. De acordo com a norma NBR 8403, a linha D1 deve ser utilizada para linhas de cotas.
IV. De acordo com a norma NBR 8403, a linha B5 deve ser utilizada para hachuras.
Está correto o que se afirma em:
1. F, V, F, V.

2. V, F, F, V.

3. V, V, F, V.

4. F, F, V, V.

5. V, V, V, F.

Pergunta 6

Leia o excerto a seguir:
“Para produzir um objeto é necessário conhecer todos os seus elementos em verdadeira grandeza.
Por essa razão, em desenho técnico, quando tomamos sólidos geométricos ou objetos
tridimensionais como modelos, costumamos representar sua projeção ortográfica em mais de um
plano de projeção.”
Fonte: Pastana, Carlos E. T.​ Anotações de aula: desenho técnico​. Marília: UNIMAR, 2006.
A projeção ortográfica pode possuir até seis planos de projeção, dependendo da complexidade do
objeto representado, que podem estar localizados nos 1º, 2º, 3º, ou 4º diedro. Considerando o
conteúdo estudado sobre os diedros, analise as afirmativas a seguir:
I. No Brasil, a representação admitida por meio das vistas ortográficas é realizada no 1º e no 3º
Diedro.
II. A representação de objetos por meios das vistas ortográficas realizadas no 3º diedro é chamada
de sistema europeu de projeção.
III. O centro projetivo e observador da projeção estão sempre em posição diferentes, em relação ao
conjunto, suas posições dependem exclusivamente do diedro em que estão localizados.
IV. Cada diedro é formado pelo plano de projeção vertical e plano de projeção horizontal, a
intercessão dos dois planos é chamada de linha de terra.
Está correto apenas o que se afirma em:
1. I e III.

2. II e III.

3. III e IV.

4. II e IV.

5. I e IV.

Pergunta 7

A projeção ortogonal apresenta o formato exato e também possibilita ilustrar detalhes internos do
objeto. É através da projeção ortogonal que representamos graficamente objetos tridimensionais em
superfícies planas e, com isso, é possível apresentar as reais características nas dimensões exatas.
Considerando essas informações e o conteúdo estudado sobre projeção ortogonal, analise as
afirmativas a seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).
I. Na projeção cilíndrica oblíqua, as linhas projetantes se encontram no vértice de projeção e são
perpendiculares em relação ao plano de projeção. (F)
II. As projeções cônicas se dividem em oblíquas e ortogonais, sendo a primeira a mais utilizada nas
vistas ortográficas. (F)
III. Na projeção cilíndrica ortogonal, as linhas projetantes são paralelas entre si e perpendiculares
em relação ao plano de projeção.
IV. As projeções se classificam em cônica e cilíndrica. Na projeção cônica, as linhas projetantes são
obliquas.
Está correto o que se afirma em:
1. I e II.

2. I e III.

3. II e IV.

4. II e III.

5. III e IV.

Pergunta 8

Leia o trecho a seguir:
“Dos quatro diedros formados pela interseção dos planos horizontal e vertical de projeção, apenas o
1º e 3º diedros são utilizados em desenho técnico. O 1º diedro é também denominado de sistema
europeu de projeção, e o 3a diedro, de sistema americano de projeção.Daremos mais ênfase ao
estudo da projeção no 1º diedro, por ser este o sistema de representação mais usado no Brasil. “
Fonte: MICELI, M.; FERREIRA, P. ​Desenho Técnico Básico​. 4ª ed. Rio de Janeiro: Editora
Imperial, 2009. p 38.


Considerando as figuras apresentadas e o conteúdo estudado sobre a representação nos diedros,
analise as afirmativas a seguir.
I. No Brasil, o método de projeção mais utilizado é no 1º diedro, conforme figura I.
II. As vistas ortográficas do 1º e do 3º diedro possuem as mesmas posições.
III. Na folha do desenho, deve-se indicar qual diedro está sendo utilizado, 1º diedro ou 3º diedro,
através da escrita.
IV. A figura II representa o método de projeção americano, no 3º diedro.
Está correto o que se afirma em:
1. I e IV.

2. I e II.

3. III e IV.

4. I e III.

5. II e III.

Pergunta 9

A projeção cilíndrica, também conhecida como projeção paralela, ocorre quando o centro de
projeção é um ponto com uma distância infinita e todos os raios projetantes, que partem do centro
de projeção, são paralelos. A projeção cilíndrica, por sua vez, pode ser dividida em ortogonal ou
oblíqua.
Considerando essas informações e o conteúdo estudado sobre projeção ortogonal, pode-se afirmar
que, na projeção ortogonal, os raios projetantes estão:
1. a um ângulo de 45º ao plano de projeção.

2. oblíquos em relação ao plano de projeção.

3. perpendiculares ao plano de projeção.

4. a um ângulo de 20º ao plano de projeção.

5. a um ângulo de 120º ao plano de projeção






Pergunta 10

O uso das linhas é indispensável para ler e interpretar um desenho técnico, as linhas são
normatizadas pela norma da ABNT NBR 8403 – Aplicação de linhas em desenhos, além de
apresentar os tipos de linhas específicos, apresenta também suas denominações e aplicações.
Fonte: ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. ​NBR 8403​: Aplicação de linhas em
desenhos – Tipos de linhas - Larguras das linhas. Rio de Janeiro, 1984. p. 2.
Considerando essas informações e o conteúdo estudado sobre o uso de linhas nos desenhos
técnicos, analise as afirmativas a seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).
I. ( ) A linha contínua larga define contornos e arestas visíveis; e as linhas traço e ponto estreita
marcam linhas de centro e linhas de simetria.
II. ( ) A linha traço e ponto estreita define contornos e arestas visíveis; a linha traço dois pontos
estreita marca linhas de centro, eixos de simetria e trajetórias.
III. ( ) A linha tracejada marca linhas auxiliares, linhas de cota, linhas de chamadas e hachuras.
IV. ( ) A linha contínua estreita define hachuras, linha de chamadas, e linhas auxiliares.
Agora, assinale a alternativa que apresenta a sequência correta:
1. V, F, F, V.

2. V, F, F, V.

3. F, V, V, V.

4. V, V, F, F.

5. F, V, V, F.
