Ficha prática de fundamentos (TBJ)
I. Palarização Fixa
1. O TBJ da figura11, tem β = 100, com VBE = 0.7v, e IC = 1mA. Projecte o circuíto de modo
que IC passe para o dobro, sendo Vc = 5v.
2. No circuíto da figura12, de polarização estável de emissor (com terra virtual), determine:
a) IBQ b) ICQ c) VCEQ d) VC e) VE f) VB
3. Com base na figura13, calcule a corrente de base, supondo que VBB = 10v, RB = 100 kΩ.
4. No circuíto anterior, calcule a tensão entre o colector e o emissor, sabendo que a corrente
de colector é 1mA, a resistência do colector é 3.6KΩ, quando a tensão de alimentação do
colector é 10v. Qual será a potência no colector?
5. A tensão no emissor do circuíto da figura14 é -0.7v. se β = 50, calcule IE, IB, IC e VC.
6. Circuíto da figura15, indica uma medida de VB = +1v e VE = +1.7v. Determine o valor de
β e α. Qual é a tensão VC?

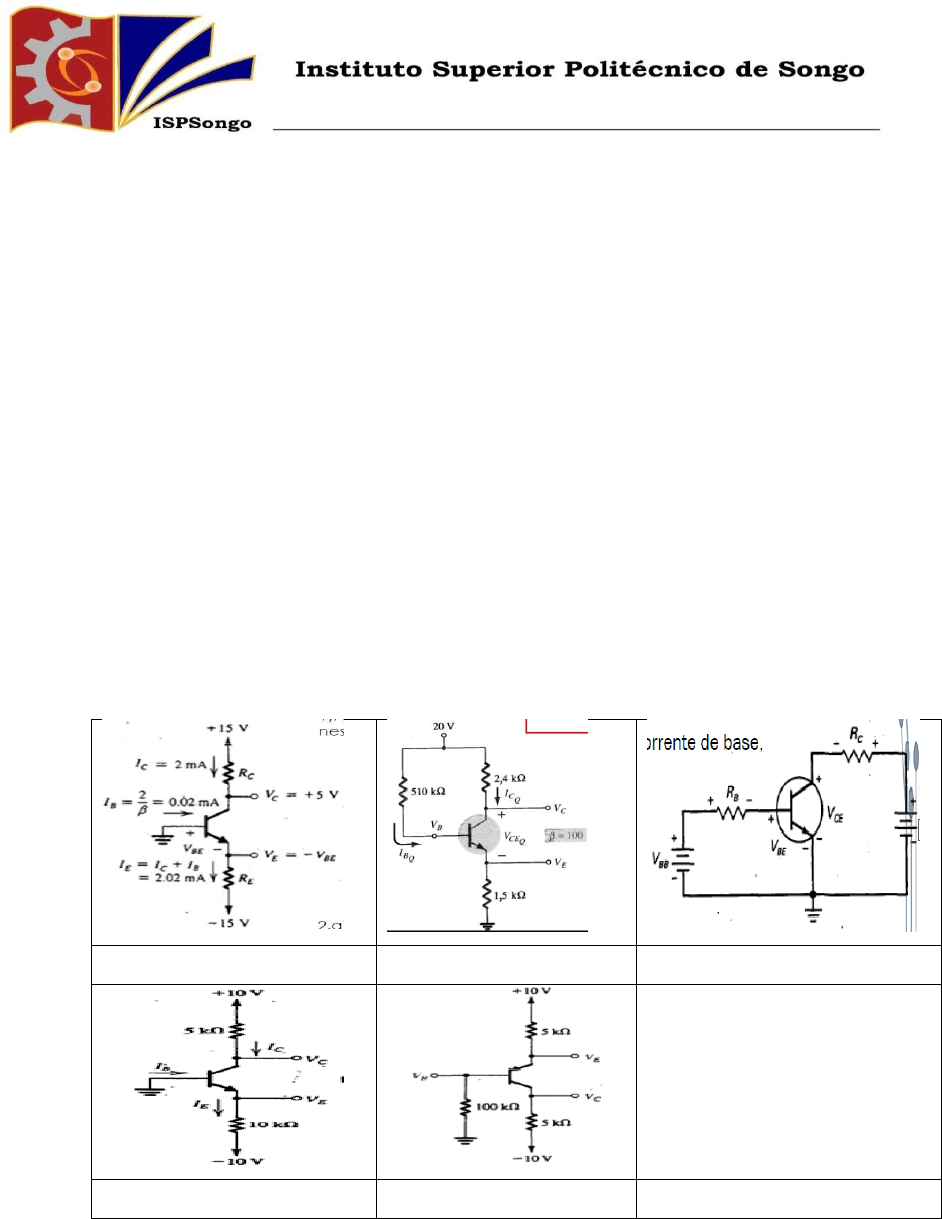

Figura11 Figura12 Figura13


Figura14 Figura15


II. AutoPolarização
1. Para a configuração de polarização por divisor de tensão da figura21, determine:
a) IBQ b) ICQ c) VCE d) VC e) VE f) VB
2. Determine IC e VCE para o circuíto da figura22 (ignore os capacitores).
3. Repita o cálculo anterior, reduzindo β para 70 e compare os resultados.
4. Qual é a tensão no colector e no emissor no circuíto da figura23? VBE = 0.7v


figura21 figura22 figura23
