RESINAS COMPOSTAS

Prévia do material em texto

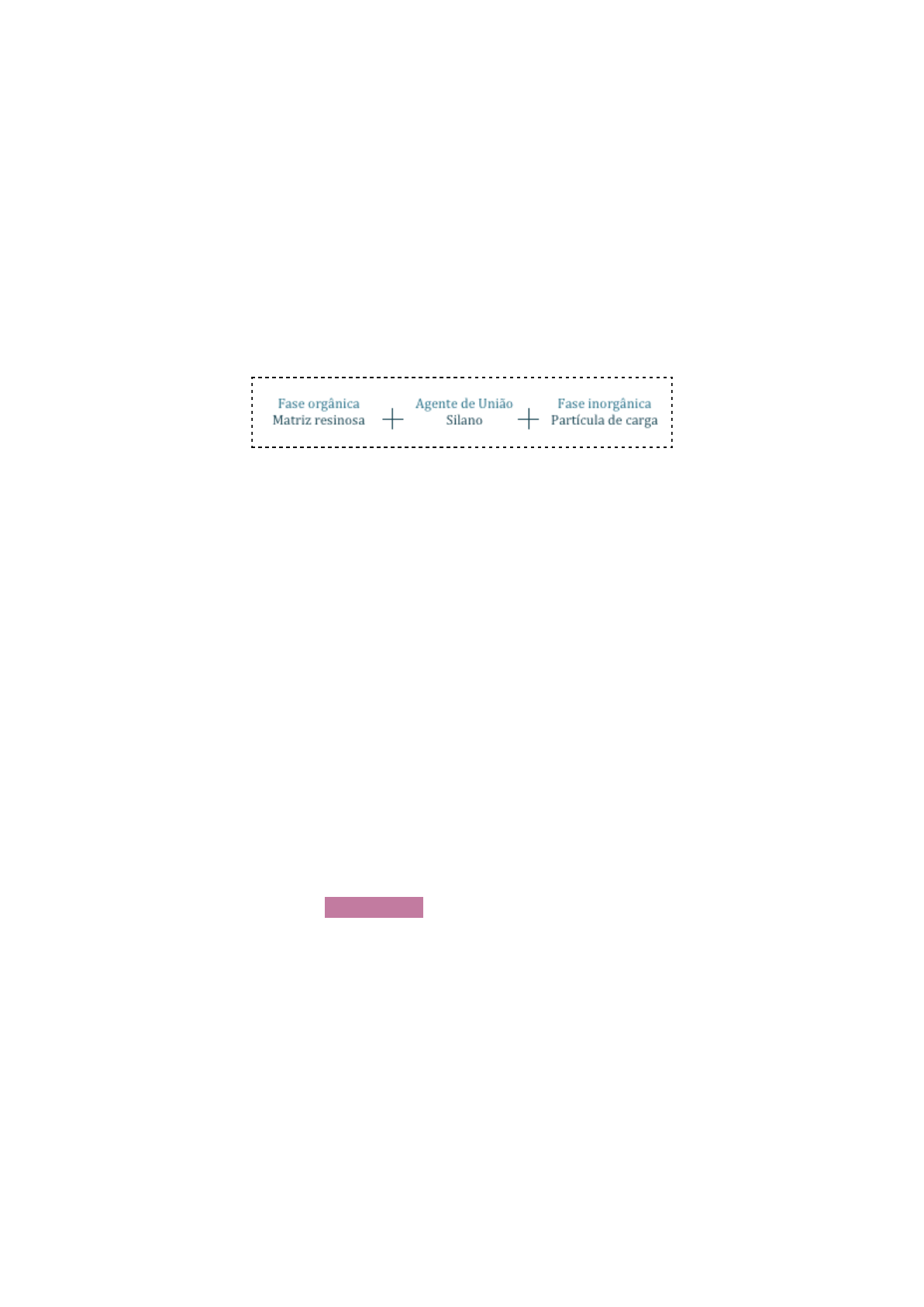

RESINAS COMPOSTAS
DEFINIÇÃO
Material composto de dois ou mais materiais diferentes com propriedades superiores ou
intermediárias aquelas dos constituintes individuais.
As resinas compostas representam materiais obtidos por meio da associação de uma matriz
orgânica (BIS-GMA – bisfenol glicidil metacrilato) a partículas inorgânicas (quartzo sílica
coloidal) envolvidas por um agente de união (vinil silano). Para diminuir a viscosidade da
matriz orgânica, facilitando sua manipulação e inserção na cavidade, são adicionados
monômeros de baixa viscosidade.

COMPOSIÇÃO

Matriz orgânica, partículas de carga inorgânica, agente de união, sistema ativador da
polimerização, inibidor de polimerização prematura, estabilizador, pigmentos e
radiopacificadores.
1) Matriz Resinosa
É comumente constituída pelo Bis-GMA (bisfenol-A glicidil metecrilato) ou pelo UDMA
(uretano dimetacrilato). Esses componentes orgânicos constituem a parte quimicamente
ativa das resinas compostas, pois são esses monômeros que funcionam como as unidades
da cadeia da resina e irão estabelecer ligações cruzadas no momento da polimerização,
conferindo resistência ao material. Os polímeros são monômeros agrupados, devido a
polimerização e é a causa do endurecimento da resina.
Devido ao alto peso molecular, o Bis-GMA e o UDMA são extremamente viscosos à
temperatura ambiente, o que dificulta a incorporação de carga à matriz resinosa. Para
superar esse problema, é adicionado diluentes à base de dimetacrilato com o objetivo de
tornar o material fluido para ser utilizado clinicamente. Os principais empregados são o
TEGDMA e o EDMA, estes reduzem de maneira significativa a viscosidade do Bis-GMA e
UDMA.
Entretanto, a incorporação desses diluentes aumenta a contração de polimerização das
resinas compostas. Por isso, além dos diluentes, o fabricante incorpora à matriz orgânica
um inibidor de polimerização para garantir uma vida útil maior ao material, o inibidor mais
comumente empregado é a ​hidroquinona​.
Recentemente, foram introduzidas no mercado resinas compostas que apresentam como
matriz resinosa o Bis-EMA (bisfenol A polietileno glicol dimetacrilato), o qual segundo o
fabricante, possibilita uma redução de contração de polimerização, já que fatores como
ação da luz, temperatura e tempo podem causar a polimerização espontânea da matriz
orgânica, diminuindo suas propriedades.
2) Partículas de carga
Promove estabilidade dimensional à matriz resinosa, assim como uma menor sorção de
água e aumenta a resistência a tração, compressão e abrasão. O quartzo foi o primeiro a
ser incorporado aos materiais resinosos. Com o tempo, outros tipos de carga foram
incorporados, como a sílica coloidal e o vidro de fluorsilicato de alumínio. O bário e o
estrôncio foram também adicionados para conferir radiopacidade ao material.
OBSERVAÇÃO: a fase inorgânica em na maior quantidade na matriz promove uma
diminuição da contração de polimerização e o coeficiente de expansão térmica, já que são
dimensionalmente estáveis. Além disso conferem propriedades físicas desejáveis às resinas
como rigidez superficial e maior resistência aos esforços físicos.
3) Agente de união
Para que as resinas compostas apresentem um comportamento mecânico satisfatório é
necessário que as partículas de carga estejam unidas de maneira estável à matriz orgânica.
A união entre essa e as partículas de carga é realizada às expensas de um silano.
Os silanos são moléculas que possuem a capacidade de se unir quimicamente à superfície
da carga, bem como à matriz orgânica, propiciando uma interface adesiva bastante
confiável. A utilização desses agentes permite que a resina composta atue como uma
unidade quando submetida a tensões , as quais são dissipadas ao longo da interface
adesiva criada pelo silano.
OBS.: A introdução destes agentes superou o antigo problema da falta de união
matriz/carga, o que propiciava a formação de sítios de iniciação de fraturas, os quais
comprometiam a longevidade clínica do material.
4) Iniciadores
São agentes que, quando ativados, desencadeiam a reação de polimerização das resinas
compostas. Nos compósitos quimicamente ativados, quando as pastas base e catalisadora
são misturadas, a amina terciária segmenta o peróxido de benzoíla, dando início ao
processo de autopolimerização.
Nas resinas compostas fotopolimerizáveis o uso de luz visível com comprimento de onda
em torno de 470 nm ativa a ​canforoquinona (iniciador), propiciando a formação de radicais
livres que irão causar a polimerização.
5) Pigmentos
São essenciais para a mimetização proporcionando reproduzir as cores da estrutura dental.

UTILIZAÇÃO
Restaurações estéticas diretas em cavidades classe I, II e V (dentes posteriores -
observação); restauração em dentes fraturados; substituição de restaurações deficientes ou
por estética; restaurações com amplas lesões de cárie; fechamento de pequenos
diastemas; forramento de cavidade, selantes de fissuras, coroas, restaurações provisórias,
cimento para próteses e aparelhos ortodônticos, cimentos endodônticos, etc.
Apresentam um menor grau de contração de polimerização, maior dureza, maior resistência
ao desgaste, maior estabilidade de cor, maior facilidade de manipulação e resistência à
compressão elevada.
OBS.: ​São indicadas para dentes posteriores com necessidade estética, classes I, II e V
desde que possam ser adequadamente isoladas, para lesões iniciais e moderadas em
classe I e II, restaurações com contatos cêntricos sobre a estrutura dental e cavidades com
preparo conservador.

LIMITAÇÕES
Extensão da cavidade: expectativa e durabilidade; parafunção oclusal; alto índice de cárie e
má higienização (o biofilme degrada a resina composta); permeabilidade de manobramento
superficial; dificuldades técnicas: isolamento, ou impossibilidade de seguir protocolo clínico.
- Pré requisitos: ​boa higiene, baixo índice de cárie, equilíbrio oclusal, paredes
cervicais em esmalte e isolamento absoluto.

RESULTADO SATISFATÓRIO
Para que um resultado final estético seja obtido através de restaurações diretas com resina
composta, é necessário diversos passos cruciais tais como, a confecção de procedimentos
pré-operatórios, seleção do material adequado, seleção da cor, um eficaz isolamento do
campo operatório, preparação dentária, colocação de compósito de acordo com as
diferentes áreas policromáticas do dente, além dos procedimentos que conferem um
aspecto de naturalidade ao dente.

PROPRIEDADES FAVORÁVEIS
Adesão a esmalte e dentina; permite preparos mais conservadores; estética: cor, textura e
translucidez; versatilidade clínica; facilidade de reparos; reforço de estruturas fragilizadas;
controle de tempo de trabalho; bom selamento marginal; menor infiltração marginal, graças
à técnica de inserção do material na cavidade ser incremental;

PROPRIEDADES DESFAVORÁVEIS
Contração de polimerização; sorção de água e pigmentos; envelhecimento da matriz
inorgânica; degradação em meio ácido e álcool; manchamento; técnica sensível:
contaminação, manipulação, inserção, polimerização e acabamento.

CLASSIFICAÇÃO
1) Quanto ao tamanho das partículas de carga

Este tipo de classificação permite agrupar as resinas compostas em três tiposessenciais:
macroparticuladas, microparticuladas e híbridas (ou microhíbridas). Mas atualmente já
foram inseridas no mercado as nanoparticuladas e nanohíbridas.
Macroparticuladas ou convencionais: o tamanho de suas partículas varia de 15 a 100
μm. A partícula de carga mais utilizada é o quartzo inorgânico. Em razão das grandes
dimensões das partículas de carga, estes compósitos apresentam deficiências relacionadas
à rugosidade superficial, o que dificulta o polimento. Desse modo, essas resinas são
contraindicadas em cavidades de classe V ou regiões próximas ao tecido gengival, uma vez
que, pela sua aspereza superficial, há maior acúmulo de placa, tornando-se este um
predisponente a alterações periodontais.
Microparticuladas: compostas por partículas de carga de sílica pirogênica ou sílica
coloidal, na ordem de 0,04 μm. Sua principal vantagem clínica é proporcionar restaurações
com superfícies mais lisas, resultando em alto grau de polimento e boa estética à
restauração. Em virtude dessas propriedades, este sistema é indicado para aquelas
cavidades que interagem com o periodonto de proteção. Apesar de serem resistentes ao
desgaste por atrito, as resinas compostas microparticuladas não são indicadas para áreas
de alta concentração de tensões (dentes posteriores) em virtude da probabilidade de
fratura, pois possuem baixa resistência à tração.
Híbridas e micro-híbridas: ​são compósitos que possuem tanto micro como
macropartículas de carga. A combinação entre essas partículas de carga confere
propriedades únicas a esses compósitos, como aumento das propriedades de resistência
ao desgaste e o aumento da lisura superficial, uma vez que melhora a transferência de
tensões entre as partículas. Assim, as resinas híbridas e micro-híbridas são indicadas para
qualquer tipo de cavidade, exceto as que interagem com o tecido gengival.
Nanoparticuladas: partículas de carga de aproximadamente 0,02 μm, a metade do
tamanho das partículas das resinas microparticuladas. Na sua composição há uma mistura
de resina e resina/partículas pré-polimerizadas, que envolve dois tipos de partículas:
nanométricas e nanoaglomerados. As suas características conferem propriedades
superiores às dos compósitos híbridos, tais como melhor polimento; fácil manipulação;
capacidade de manter a anatomia por longos períodos; adequada resistência para ser
indicada em dentes posteriores, por causa de sua alta quantidade de carga, e propriedades
ópticas e de lisura semelhantes às resinas compostas microparticuladas.
2) Quanto ao escoamento
Alto escoamento: possuem grande escoamento, baixa viscosidade e resistência ao
desgaste. Possuem pequena quantidade de carga inorgânica, com partículas de tamanho
semelhante às resinas micro-híbridas. Indicadas para regularização da parede pulpar e
caixa proximal.
Médio escoamento:​ são as microhíbridas e micropartículas
Baixo escoamento: menor contração de polimerização; alto conteúdo de carga inorgânica
com partículas de tamanho semelhante às resinas microhíbridas; alta viscosidade e
resistência ao desgaste; indicada apenas para dentes posteriores; pequena gama de cores.
3) Quanto a localização
Atualmente as resinas compostas podem ser utilizadas tanto em dentes anteriores quanto
em dentes posteriores. Melhorias foram desenvolvidas no material para que isso ocorresse.

FORMAS DE POLIMERIZAÇÃO
Polimerização química; Polimerização física; Fotopolimerização
- Fotopolimerização
Para a utilização das resinas fotopolimerizáveis se faz necessário a utilização de fontes de
luz para promover o início da reação do processo de polimerização.
O processo de fotoativação dos materiais resinosos tem início quando a luz azul incide no
agente fotossensível (fotoiniciador), geralmente a canforoquinona. Após a absorção da
energia, a canforoquinona torna-se apta para reagir com uma amina terciária formando
radicais livres e o processo de polimerização é então desencadeado.
Para o início dessa reação, estão disponíveis no mercado diferentes fontes de luz, como:
lâmpada halógena, laser de argônio, luz de arco de plasma e diodos emissores de luz
(LEDs).
- Contração de polimerização
Quando a massa se contrai, ela se afasta das paredes criando brechas, o que pode resultar
em cárie secundária devido a essa contração. Por isso o grande problemas das resinas
compostas e a importância dos pré-requisitos no paciente para que esse material possa ser
utilizado.
Essa contração pode gerar: formação de fendas, rompimento dos adesivos, fratura do
esmalte, microinfiltração, flexão de cúspide e sensibilidade pós-operatória.
- Como evitar a contração de polimerização?
Através da fotoativação de maneira gradual através da aproximação de luz e também da
inserção da resina composta de forma incremental, ou seja, colocando aos poucos.

TÉCNICA RESTAURADORA
Para classe I ou II:
1) Seleção da cor
2) Verificação dos contatos oclusais e proximais
3) Isolamento absoluto
4) Preparo cavitário classe I ou II
Ângulos internos arredondados, formato ovóide, limite cavo superficial definido em ângulo
reto
5) Condicionamento ácido, lavagem e secagem
6) Aplicação do sistema adesivo e fotopolimerização
7) Inserção do composto e fotopolimerização
8) Ajuste Oclusal
9) Acabamento e polimento
É utilizado pasta e esponja para deixar uma superfície mais lisa, evitando assim o acúmulo
de biofilme.
10) 40 segundos de foto no final
OBS.: ​A grande dificuldade da restauração de classe II é a constituição das faces
proximais. Utiliza-se a cunha de madeira na orientação palatina-lingual para vestibular,
devido ao fato da meia palatina-lingual ser maior.
Para classe III:
1) Seleção de cor - padrão outro escala Vita
2) Isolamento absoluto
3) Preparo conservador
4) Proteção do dente vizinho - pode usar cunha de madeira para isso
5) Condicionamento ácido
6) Lavagem e secagem
7) Aplicação do sistema adesivo
Essa aplicação é necessária para cobrir as regiões do condicionamento ácido. A 1ª camada
deve ser secada com o jato a distância a fim de evaporar o solvente. A 2ª camada é a
garantia de que todos os espaços receberam o adesivo.
8) Fotopolimerização - apenas na segunda camada
9) Inserção da resina composta
10) Fotopolimerização
11) Matriz de poliéster e cunhas - as transparentes irão auxiliar na luz
12) Último incremento na resina composta
13) Fotopolimerização final
14) Acabamento
Utiliza-se a lâmina de bisturi já que a broca para retirada de uma parte muito grosseira pode
acabar desgastando o esmalte dentário.
15) Polimento
Para classe V:
1) Quando a cárie é muito extensa deve-se fazer a proteção pulpar com o hidróxido de
cálcio, apenas na parte mais profunda, devido a sua baixa propriedade mecânica.
2) Após a proteção pulpar, é colocado o CIV por cima como base e aguarda cerca de 8
a 10 minutos.
3) Condicionamento ácido, secagem e lavagem
4) Aplicação do sistema adesivo
5) Aplicação da resina composta
6) Acabamento e polimento - este polimento pode ser feito com pasta e disco de lixa
Para classe IV:
Em lesões não cariosas quase não há preparo, porém em casos de lesões extensas com a
estrutura comprometida utiliza-se pino de fibra ou pino de vidro. As resinas são compostas
por bário e estância, o que confere a radiopacidade vista nas radiografias de dentes
restaurados.
1)Confeccionar a face palatina
Esta deve ter sua cor de resina mais escura devido ao fundo escuro da boca
2) Acrescentar a resina na face vestibular
3) Acabamento e polimento
OBS.:​ Pastas para compósitos e pastas para polimento são a mesma coisa.
