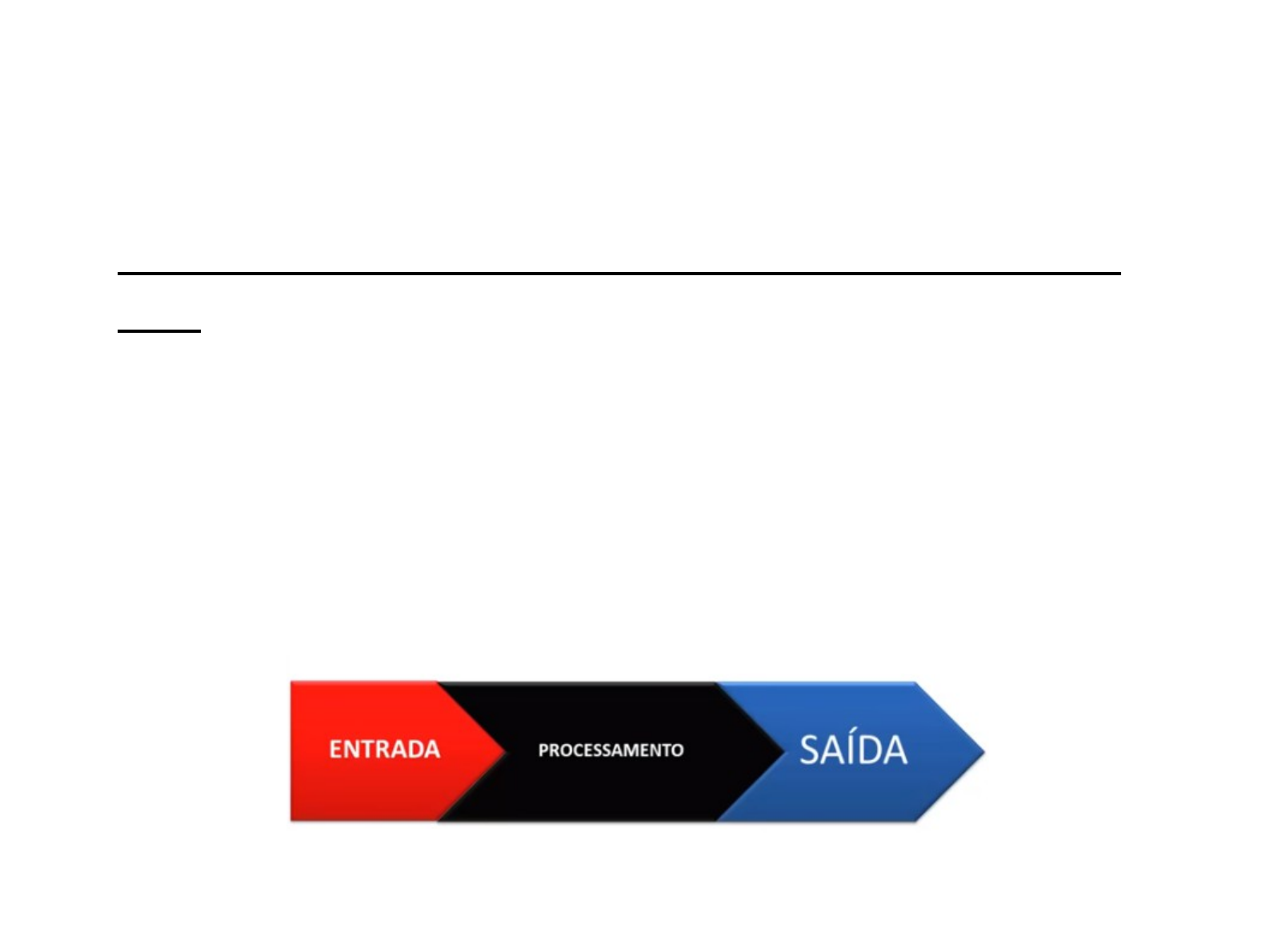

Estrutura básica de um sistema
computacional:
● Todo sistema computacional é composto
por:
● Uma entrada (informações que entram no computador)
● Processamento
● Saída de dados (após o processamento)

Algoritmo
Algoritmo é um processo sistemático para a
resolução de um problema.
Algoritmo é uma sequência finita de passos bem
definidos que levam à execução de uma tarefa.
Exemplo clássico: receita culinária.







Algoritmo
Um algoritmo pode ser descrito basicamente de 2
formas:
● Uma gráfica a partir da utilização de fluxogramas,
diagramas de bloco....
● Pseudocódigo: em uma linguagem intermediária
entre a linguagem natural (linguagem falada pela
pessoa) e uma linguagem de programação para
descrever os algoritmos.
● E a outra forma textual, a partir de uma linguagem
de projeto de programação ou mesmo de uma
linguagem de programação de computadores
formal.

Exemplos algoritmo


Algoritmo forma gráfica
● Simbologia básica

Exemplo
●

Exemplo

Forma Textual


Definição algoritmo
O termo algoritmo, do ponto de vista
computacional, pode ser entendido como regras
formais, sequenciais e bem definidas a partir
do entendimento lógico de um problema a ser
resolvido por um programador com o objetivo
de transformá-lo em um programa que seja
possível de ser tratado e executado por um
computador.

Algoritmo
Do ponto de vista computacional, um algoritmo
pode ser didaticamente comparado a uma receita
culinária.
Toda receita é dividida em 2 blocos de ação:
● Um bloco dos ingredientes, na qual se definem
os dados a serem usados e as quantidades que
devem estar preparadas e separadas para a
elaboração da receita.
● O outro bloco é o modo de preparo, em que
estão descritos o programa de ações e a
sequência de atividades.



Programadores e usuários de sistemas
Numa cozinha podemos ter os Mestres cucas que criam
e inventam receitas, há também os cozinheiros que
preparam a comida seguindo a receita, e há uma terceira
pessoa que irá provar a refeição pronta.
Já na atividade de programação, há o programador do
computador, que será o mestre cuca da programação. E
teremos os usuários que irão usar o programa pronto.
Assim como os cozinheiros que necessitam de ajudantes
na preparação da comida, também é necessário o
ajudante de programador (em geral estes “ajudantes”
são pessoas com pouca experiência, algo entre 1 a 2
anos de experiência e são chamados de Trainee.

Programador
● Um fato é claro, ninguém chega ao auge de uma
profissão começando de cima.
● É necessário dar os primeiros passos, adquirir
experiência e vivência, e ao longo de um período,
galgar os degraus da profissão escolhida.
● Antes de escolher uma profissão, pense muito
bem, procure conhecê-la, bem com quais são os
seus pontos fortes e fracos bem como quais os
pontos positivos e negativos, e principalmente seja
disciplinado no aprendizado, para conseguir
conquistar seu espaço.



Lógica
É a ciência que estuda as leis e critérios de validade
que regem o pensamento e a demonstração, ou seja,
a ciência dos princípios formais do raciocínio.
E o uso da lógica deve ser considerado por todos os
profissionais da atualidade, principalmente da área
de Tecnologia da informação, pois no seu dia a dia,
dentro das organizações, os profissionais de TI devm
solucionar problemas e atingir os objetivos
apresentados por seus usuários com eficiência,
eficácia, usando os recursos computacionais e/ou
automatizados mecanicamente.

Opções na hora de construir a sua linha de
raciocínio
● Para a representação do raciocínio lógico os profissionais de
TI podem usar:
– Fluxogramas: que é uma ferramenta usada e desenvolvida
para análise de informações, e tem como finalidade
descrever o fluxo de ação de um determinado trabalho
lógico, seja manual ou mecânico, especificando os suportes
usados para os dados e para as informações.
– Diagrama de blocos: ou também conhecido como diagrama
de fluxo, e é uma ferramenta usada e desenvolvida pelo
profissional de programação. O diagrama de bloco tem a
finalidade de descrever o método e a sequência das ações a
serem estabelecidas para um computador. Esta ferramenta
usa símbolos geométricos, os quais estabelecerão as
sequências das operações a serem efetuadas no
processamento computacional.

Fluxograma
● Os fluxogramas são esquemas que nos
permitem visualizar com mais facilidade a
transição (ou fluxo) de informações.
● Eles são, basicamente, diagramas que
representam o passo-a-passo para a execução
de um processo qualquer.
● São bastante utilizados em fábricas e indústrias
para otimizar suas atividades, pois são capazes
de construir esquemas simples e
compreensíveis, já que o apelo visual auxilia a
assimilação do que está sendo explicado.


Blocos usados no fluxograma


Exemplo 1 Fluxograma – preparação mistura para bolo

Exemplo 2 de um fluxograma



Exemplo 3 – Pedido de venda


Exemplo de um fluxograma

N1 → nota 1
N2 → nota 2
Media → média simples

 Para fazer fluxograma é preciso seguir alguns
passos:
1. Seja sucinto. O ideal em um fluxograma é que
seu texto seja curto e objetivo. Começar com
verbos no infinitivo pode facilitar essa tarefa. Você
deve esclarecer a operação que será executada e
ao mesmo tempo, usar o mínimo possível de
palavras, para não torná-lo confuso.
2. Defina o início. Geralmente, o início de um
processo representado em um fluxograma é feito
com um círculo alongado, uma forma oval. Nele
você colocará a etapa inicial do esquema
desejado.

 3. Estabeleça os passos seguintes. Depois de
definir o modo como seu processo começará, é
preciso definir as etapas que o sucederão. Essas
etapas, no fluxograma, são representadas por
retângulos. A ordem que o fluxo seguirá deve ser
dada por setas.
4. Destaque as alternativas. Em certos
momentos, caminhos diferentes poderão ser
tomados em seu fluxograma. Dependendo da
situação, a alternativa A ou a B deverá ser
escolhida. Nesses casos, o questionamento
deverá ser representado por um losango.

Exercício 1
Enunciado: Somar 2 números
Variáveis: os 2 números que chamaremos de por
exemplo:
N1 (número 1)
N2 (número 2)
 E S será a soma dos 2 números
Veja como ficará o fluxograma no próximo slide

Fluxograma 1 – soma 2 números

Início
N1, N2, S
S = N1 + N2
S
Fim
N1 → número 1
N2 – Número 2
S = soma dos 2 números

Exercício 2
● Calcular a média de um aluno que fez 3
provas
● Use por exemplo
– P1 para prova1,
– P2 para prova 2,
– P3 para prova 3 e
– M para média das 3 provas.

Resolução exercício 2
●
Início
P1, P2, P3, M
M = (P1 + P2 + P3) / 3
M
Fim
P1 = prova 1
P2 = prova 2
P3 = prova 3
M = média

Exercício 3
● Calcular a média de um aluno durante o ano,
com 4 bimestres.
● Se média for M ≥ 7,0 aluno aprovado
● Se média for M < 7 aluno de recuperação


Início
B1, B2, B3, B4, M
M = (B1 + B2 + B3 + B4) / 4
 M ≥ 7Aprovado
sim
Recuperação
não
fim
B1 – nota 1ª bimestre
B2 – nota 2ª bimestre
B3 – nota 3º bimestre
B4 – nota 4º bimestre
M = média final

Exercícios para os alunos testarem
1) Calcule a área de um retângulo (área = lado x
altura do retângulo)
2) Ler um número e calcular o seu dobro
3) Ler 2 notas de um aluno, calcular sua média e
verificar se ele foi aprovado ou reprovado. Para
aprovação nesta escola a média deve ser maior
ou igual a 6.
4) Ler 2 números e calcular a diferença entre o
maior e o menor deles.

Pseudocódigo
● Pseudocódigo é uma forma genérica de
escrever um algoritmo, utilizando uma
linguagem simples (nativa a quem o escreve,
de forma a ser entendida por qualquer pessoa)
sem necessidade de conhecer a sintaxe de
nenhuma linguagem de programação.
