Desconectável Cônico 1250A até 42kV – ECPI 3 Edição: AGO / 13
ELOS
ACESSÓRIOS PARA CABOS
E REDE SUBTERRÂNEA
ELOS Eletrotécnica Ltda.
Rua Joinville, 3670 CEP 83.020-000 São José dos Pinhais (CURITIBA) PR - BRASIL
FON: (041) 3383 9290 FAX: (041) 3383 1962
INTERNET: www.elos.com.br E-MAIL: elos@elos.com.br
TERMINAÇÃO DESCONECTÁVEL GIS

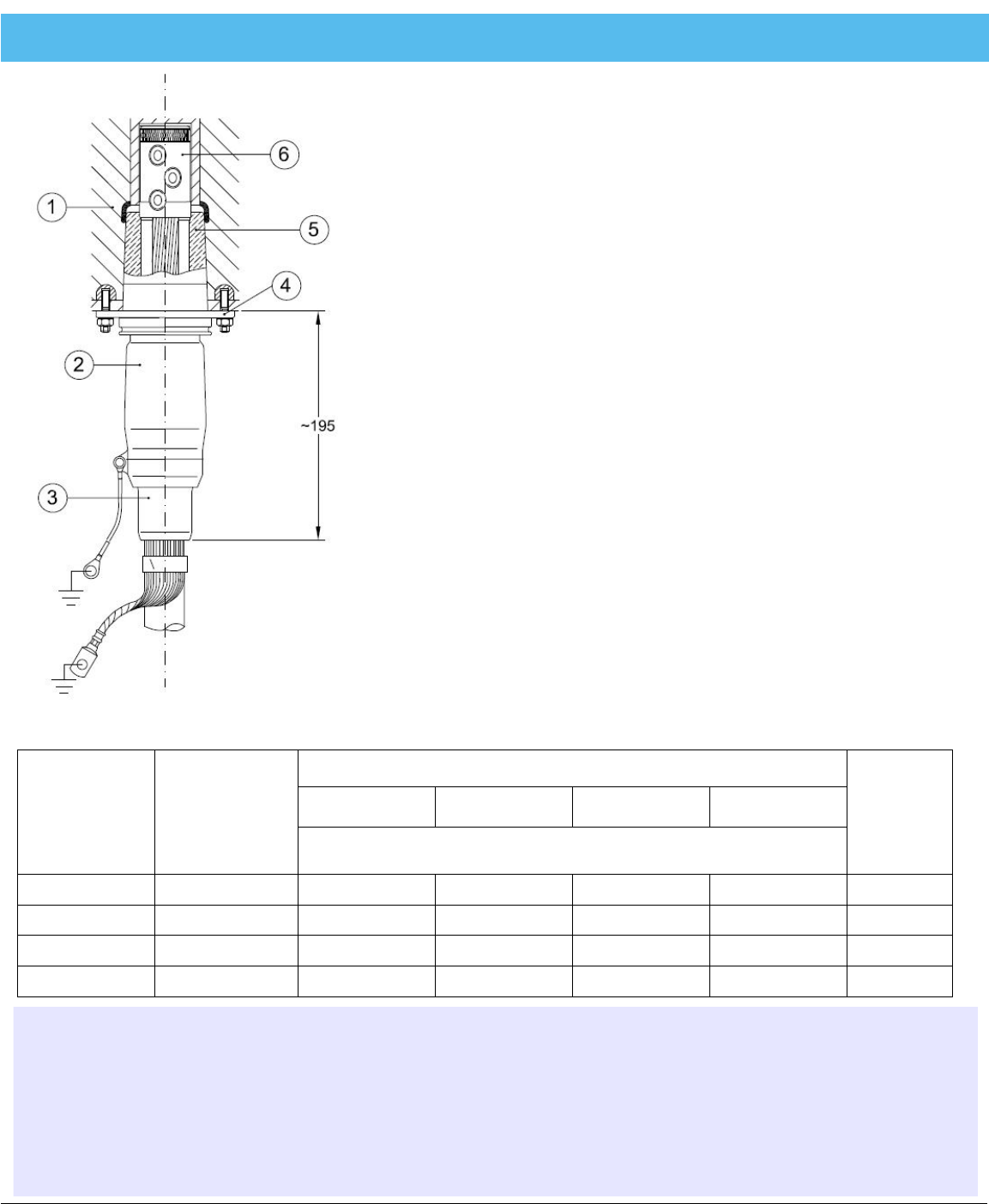

LEGENDA
1 – Bucha tam. 3 (EN50180/50181)
2 – Revestimento da terminação
3 – Cone de alivio
4 – Flange de fixação
5 – Cone interno
6 – Conector (contato deslizante)
CAT 100-REV0
ECPI 3 é um conector blindado fabricado em borracha de
silicone para conexão de cabos em conjuntos de manobras
isolados a gás e transformadores até 42kV, com buchas
tamanho 3 de acordo com EN 50180/50181.
Tamanho do
cone de alivio
Diâmetro sobre a
isolação (mm)
Classe do cabo
Código6/10 (12)kV 8,7/15 (17,5)kV 12/20 (24)kV 18/30 (36)kV
Seção transversal (mm²)
20 21,2 – 33,6 185 – 400 120 – 300 95 – 240 50 – 150 11-620-03
27 28,9 – 36,4 400 – 500 300 – 500 300 – 400 150 – 240 11-627-03
31 34,0 – 45,6 630 500 – 630 500 – 630 300 – 500 11-631-03
37 39,1 – 51,0 - - - 630 11-637-03
APENAS UM TIPO DE CONECTOR PARA
CABOS DE 50 ATÉ 630mm²
MONTAGEM SEM FERRAMENTAS ESPECIAIS
INTALAÇÃO RÁPIDA É FÁCIL
COMPACTO E LIVRE DE MANUTENÇÃO
BORRACHA DE SILICONE:
Alta elasticidade
Resistente a intempéries
Não inflamável
SISTEMA DE ALIVIO DE TENSÃO
INTEGRADO
4 TAMANHOS DE CONE DE ALIVIO PARA
MULTIPLAS FAIXAS DE CABOS
DADOS TÉCNICOS
Máxima tensão de operação: 42kV
Corrente nominal: 1250A
Descargas parciais 2xU0 < 5pC
Tensão de impulso suportável 200kV
Tensão aplicada 5 min. (Vac) 117kV
Tensão aplicada 15 min. (Vdc) 125kV
