UNIVERSIDADE FEDERAL DO TRIÂNGULO MINEIRO
INSTITUTO DE CIENCIAS TECNOLÓGICAS E EXATAS
DEPARTAMENTO DE ENGENHARIA AMBIENTAL
____________________________________________________________________________________

MECÂNICA DOS SOLOS II – EXERCÍCIOS
COMPRESSIBILIDADE E ADENSAMENTO
Profa. Simone Cristina de Jesus

1. Uma área a ser aterrada consiste de uma camada de argila mole com 8 m de espessura, acima
de uma camada de areia. O nível piezométrico coincide com a superfície do terreno. A argila
será adensada pela aplicação em toda a área de um aterro com 4m de altura e peso específico
de 16,5 kN/m3. Ensaios executados na argila indicam cv = 4x10-3 cm2/seg e γsat = 16,8 kN/m3.
Calcule a tensão vertical efetiva e a poro-pressão no meio da camada de argila nas três
situações:
a. Imediatamente após o lançamento da sobrecarga (considerar instantânea)
b. 3 meses após o lançamento
c. 2 anos após o lançamento.

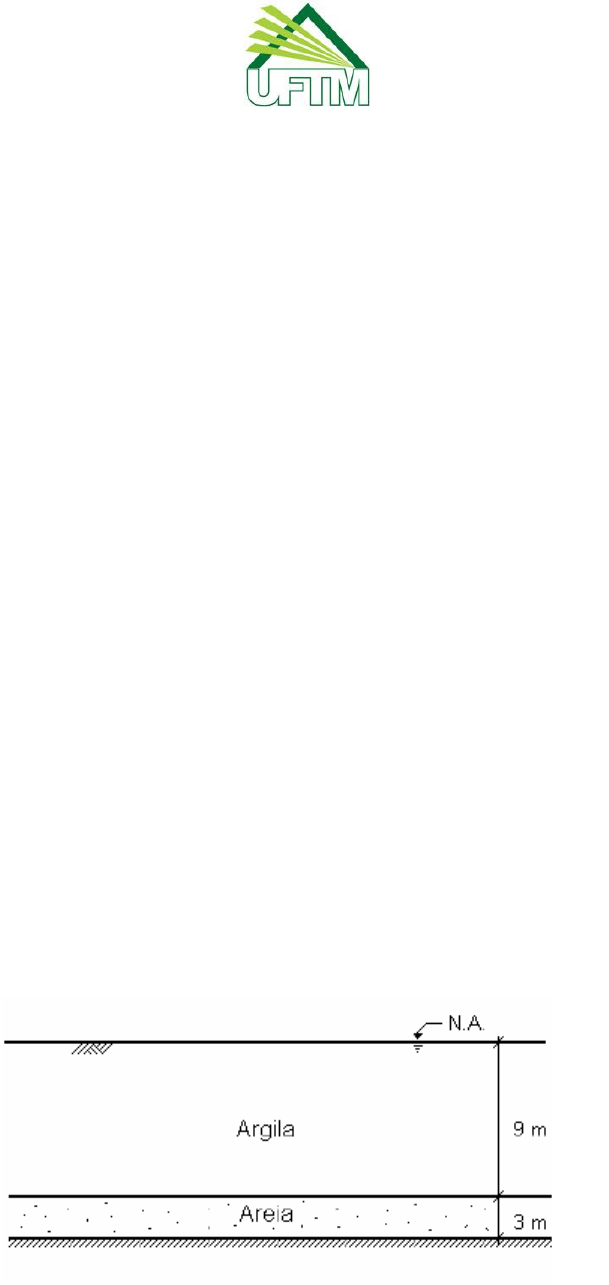

2. Será lançado um aterro com 2m de altura e γ= 1,7 t/m3 sobre uma argila duplamente de drenada
de 9m de espessura. Estima-se que o tempo para se alcançar 95% do processo de
adensamento será de 2 anos. Considerando que ensaios de laboratório forneceram cv = 4x10-4
cm2/seg, verifique se a estimativa de projeto está correta.

3. Uma camada de argila com espessura de 6m e dupla face drenante é submetida a uma carga
uniformemente distribuída de 6,1 t/m2. Um ano após o carregamento, 50% do adensamento
médio da camada já ocorreu. Qual o valor do coeficiente de adensamento? Calcule o tempo
associado a 50% do adensamento para o caso de ser aplicado um carregamento igual ao dobro
do anterior.
4. Duas camadas argilosas idênticas foram adensadas para a mesma sobrecarga. A primeira
camada apresentou uma porcentagem média de adensamento de 50% após decorridos 20
minutos, enquanto que a segunda apresentou uma porcentagem média de 90% após decorridos
40 minutos. Estas observações estão corretas?

5. Um ensaio de adensamento foi realizado com uma amostra de argila de 2,5cm de espessura,
duplamente drenada. O tempo necessário para atingir uma porcentagem média de adensamento
de 50% foi de 20 minutos. Pede-se o coeficiente de adensamento e o tempo para uma camada
da mesma argila, com 3m de espessura e drenagem simples, atingir 90% de recalque?

6. Será lançado um aterro com 2m de altura e γ= 18 kN/m3 sobre o perfil geotécnico composto de
uma camada de argila de 5m de espessura, sobrejacente a uma superfície impermeável. O
coeficiente de adensamento da argila é 2x10-3 cm2/seg. O nível d’água se encontra no topo da
camada de argila. O cronograma da obra indica que 6 meses após o lançamento deste aterro
será lançado um novo aterro com 1,5 m de espessura e mesmo peso específico. Calcule:
a. Distribuição de poro-pressão imediatamente antes do lançamento do 2° aterro;
b. Distribuição de poro-pressão 15 meses após o início da obra.

7. Durante um ensaio oedométrico, em uma amostra de argila saturada (G = 2,73) submetida a um
carregamento crescente de 200 a 400 kN/m2, obtiveram-se as leituras apresentadas abaixo:
Depois de 1440 min a espessura da amostra era de 13,60 mm, com umidade de 35,9%.
Determine o coeficiente de consolidação pelos dois métodos, log t e raiz de t, e calcule o valor
de mv. Determine também o coeficiente de permeabilidade (k = cv mv γw ).

8. Pretende-se pré-adensar uma camada de solo argiloso, originalmente normalmente adensado,
lançando-se um aterro de 1 m de espessura e γ= 20 kN/m3 , e removendo-o após o final do
adensamento primário. Considerando que a camada de argila tem γ= 18 kN/m3 e 10 m de
espessura, calcule os valores de RSA nas profundidades 2m, 4m, 6m, e 10m.

9. Um edifício A recalcou 10,2 cm em 3 anos. Sabe-se que o recalque total será de 30 cm. Um
edifício B construído sobre uma camada da mesma argila, mas 20% mais espessa, provoca o
mesmo aumento médio de pressão. Estime o recalque total do prédio B e o recalque em 3 anos.
10. Considere que sobre o perfil de solo da figura abaixo será construído um aterro de grandes
dimensões, com 2 m de altura e peso específico igual a 17 kN/m3. Estima-se que o tempo de
dissipação será de 2 anos. Trace a curva tempo x recalque e verifique se a estimativa do tempo
de dissipação está correta. Determine a curva tempo recalque considerando, agora, um tempo
de construção do aterro de 2 meses. Considerando 50 anos como vida útil para a obra, calcule o
recalque total. Ensaios de laboratório executados em amostras indeformadas da camada de
argila forneceram os seguintes resultados:

11. Uma fundação transmite um acréscimo de tensão vertical, no centro da camada, de 350kPa e
está situada a 1m de profundidade, em uma camada arenosa de 6m de espessura. O nível
d’água está 4m abaixo da superfície do terreno. Abaixo da areia existe uma camada argilosa de
6m de espessura sobrejacente a uma camada impermeável. Determine o recalque devido ao
adensamento na argila e o tempo necessário para que ocorra 90% de recalque. O peso
específico saturado tanto para areia quanto para argila é 19kN/m3, mv= 9,4 x 10-4 m2/kN. Acima
do NA o peso específico da areia é 17kN/m3. O coeficiente de adensamento é 3,5x10-8m2/s; a
relação entre índice de vazios inicial e tensão efetiva (kPa) para argila é:

12. Uma camada de argila de 1,5m de espessura está localizada entre 2 camadas drenantes. No
centro da camada de argila, a tensão total vertical inicial é 200kPa e a poro-pressão é 100kPa. O
aumento de tensão vertical causado pela construção de uma estrutura, no centro da camada de
argila, será de 100kPa. Qual será a tensão vertical efetiva no centro da camada e o excesso de
poro pressão quando 60% do recalque acontecer?

13. Estimar o tempo total e o recalque correspondente ao adensamento primário devido a carga de
170t que será transmitida à fundação através de uma sapata quadrada de 2,5m de largura. Por
ser um carregamento finito, a distribuição dos acréscimos de tensão vertical foi calculada
segundo a solução de Boussinesq e está apresentada em conjunto com o perfil do local da obra.
O NA coincide com a superfície da camada de argila mole. Ensaios de adensamento executados
em amostra extraída a uma profundidade 1m abaixo do topo da camada de argila mole forneceu
valores de compressibilidade Cr=0,03 e Cc=0,24, tensão efetiva de pré-adensamento 160kPa,
coeficiente de adensamento 2x10-3 cm2/seg e índice de vazios de campo igual a 0,92.


14. Sobre o perfil abaixo serão lançados 2 aterros de grandes dimensões em um intervalo de 6
meses. O primeiro aterro terá 1m de altura e o segundo 2m de altura. Ambos serão construídos
com solo local compactado com peso específico igual a de 18,1 KN/m3. Estime o recalque de
adensamento primário considerando o coeficiente de compressibilidade médio na camada de
argila igual a mv = 1x10-4 m2/KN.

15. Uma camada de argila de 1,5m de espessura está localizada entre 2 camadas de areia. No
centro da camada de argila, a tensão total vertical é de 200kPa e a poro pressão é 100kPa. O
aumento de tensão vertical causado pela construção de uma estrutura, no centro da camada de
argila será de 100kPa. Assumir solo saturado, Cr = 0,05, Cc = 0,3 e e = 0,9. Estimar o recalque
primário da argila, considerando as situações (1) solo normalmente adensado, (2) solo pré-
adensado (RSA = 2), (3) solo pré-adensado (RSA = 1,5). RSA = OCR

16. O elemento localizado no centro de uma camada de argila normalmente adensada encontra-se
sob tensão efetiva de 200kPa e apresenta um índice de vazios de 1,52. Quais recalques seriam
esperados se a camada sofresse um incremento de tensão de 150 kPa e em seguida sofresse
um descarregamento de 200 kPa? Descreva a história de tensões após esta sequência de
eventos. A camada tem 4m de espessura, está saturada e seus parâmetros de
compressibilidade são: Cr = 0,08, Cc = 0,37.

17. A seção vertical da fundação de uma estruturaestá apresentada na figura abaixo. A fundação
possui 10m de largura e 20m de comprimento. O coeficiente de variação volumétrica médio na
camada de argila é mv= 5x10-5 m2/kN. Estime o recalque de adensamento primário causado pelo
carregamento.

18. Um depósito argiloso, saturado, com 6m de espessura e assente sobre uma camada
impermeável estará submetido ao efeito do lançamento de um aterro de grandes dimensões com
2,5 m de altura, com peso específico igual a 20kN/m3. Pede-se a distribuição das poropressões
imediatamente após a construção, 3 meses após o lançamento do aterro e ao final do processo
de recalque primário. Considerar para a camada argilosa cv = 4x10-7 m2/s.

19. Será construído um prédio comercial sobre o perfil abaixo. O índice de vazios da areia fina é
0,76 e o teor de umidade na argila é igual 4,5%. A construção resultará em um aumento de
tensão vertical no centro da camada argilosa de 140 kPa. Desenhar a curva tempo x recalque
primário da argila. Assumir solo saturado acima do NA Cc = 0,3, G = 2,7 e cv = 2 m2/ano.

20. Uma camada de argila saturada normalmente adensada de 1,5m de espessura está localizada
entre 2 camadas de areia. No centro da camada de argila, a tensão total vertical é de 200kPa e a
poro pressão é 100kPa. O aumento de tensão vertical causado pela construção de uma
estrutura, no centro da camada de argila será de 100kPa. Estimar o recalque primário da argila,
considerando Cr = 0,05, Cc = 0,3 e e = 0,9.

21. Para a situação apresentada na Figura abaixo, determine:










a. a altura h que a água subirá no piezômetro imediatamente após a aplicação do
carregamento;
b. qual é a porcentagem de adensamento no ponto A quando h = 4,5m;
c. determine h quando o grau de adensamento no ponto A for igual a 60%.

22. Calcule o recalque final para a situação apresentada na Figura abaixo. Divida a camada em
quatro sub-camadas para melhorar a precisão do recalque calculado. A Figura 1 apresenta a
curva de compressibilidade do solo argiloso obtida com um ensaio edométrico convencional
1,2m
1,5m
A
4,5m
3m ARGILA
AREIA
NA
h
q = 145 kPa
ROCHA
(amostra de 2cm, duplamente drenada). Uma etapa deste ensaio representativa dos níveis de
tensão do campo forneceu os resultados da Tabela 1.




3
m/kN18
aterro


3
m/kN10
w
3
m/kN21
sat
%100S
%60w nat






Figura 1
Tabela 1
t (min) 0.5 1 2 4 8 15 30 60 120 240 480 960 1440
 (mm) 0.09 0.1 0.12 0.14 0.22 0.56 0.85 0.91 0.93 0.95 0.96 0.97 0.98

23. Para a situação apresentada na questão anterior, calcule:
a. A curva de recalque com o tempo supondo que o aterro foi construído instantaneamente;
b. A porcentagem média de adensamento da camada de argila seis anos após a construção
do aterro;
0,5
0,6
0,7
0,8
0,9
0 200 400 600 800 1000
Tensão Efetiva (kPa)
Ín
d
ic
e
 d
e
 V
a
z
io
s
ATERRO
CONTORNO DRENADO
4m
6m SOLO ARGILOSO
c. Valor da poro-pressão num ponto situado a 6m de profundidade no solo argiloso 3 ano após
a construção instantânea do aterro;
d. O espaçamento de drenos de areia de 20cm de raio para que, após um ano, o recalque não
ultrapasse 4cm;
e. Uma amostra do solo argiloso foi retirada do campo a uma profundidade de 3m. Diga e
justifique se o solo está normalmente ou pré-adensada;
f. Suponha que o aterro foi construído durante 1 ano. Calcule a curva de recalque com o
tempo durante os primeiros cinco anos, considerando o carregamento, linearmente variável
durante o primeiro ano e constante daí para frente. Nas expressões abaixo usar somente os
dois primeiros termos do desenvolvimento em série.

Para T<=Tc

Para T>Tc


24. Uma camada de argila saturada com 3m de espessura, duplamente drenada, foi submetida a um
carregamento e experimentou uma porcentagem média de adensamento de 90% em 75 dias.
Determine o coeficiente de adensamento da camada de argila.

25. O tempo necessário para uma amostra de argila saturada, duplamente drenada, com 2,5cm de
espessura alcançar 50% de porcentagem média de adensamento foi de 2 min e 20 seg. Quanto
tempo uma camada da mesma argila no campo, com 3m de espessura vai levar para alcançar
90% de porcentagem média de adensamento? No campo a camada de argila está sobreposta a
uma camada de rocha impermeável.

26. Para a situação apresentada na Figura abaixo, determine:







1,2m
1,5m
A
4,5m
3m
ARGILA
AREIA
NA
h
q = 145 kPa
ROCHA
}]T)M2(exp[1
m
0m M
4
1
T
2
{1
Tc
T
P(%) 



}T)M2(-exp1]-)TcM
2[exp(
m
0m M
4
1
{
Tc
2
1P(%) 






a. a altura h que a água subirá no piezômetro imediatamente após a aplicação do
carregamento;
b. qual é a porcentagem de adensamento no ponto A quando h = 4,5m;
c. determine h quando o grau de adensamento no ponto A for igual a 60%.

27. Durante uma etapa de carregamento de um ensaio de adensamento (de 50 kPa para 100 kPa),
os dados da curva de recalque com tempo estão apresentados na Tabela abaixo.
Tempo (min) Leitura do deflectômetro (cm)
0 0,39751
0,1 0,408178
0,25 0,41021
0,5 0,41275
1 0,41656
2 0,422402
4 0,429768
8 0,44196
16 0,4572
30 0,47371
60 0,492252
120 0,508
240 0,5207
480 0,52832
960 0,5334
1440 0,536448

a. determine o tempo para que ocorra 50% (t50) pelo método de Casagrande (logaritmo do
tempo);
b. determine o tempo para que ocorra 90% (t90) pelo método de Taylor (raiz do tempo);
c. considerando que a altura média da amostra durante esta etapa de carregamento era de 2
cm, que o ensaio era drenado pelo topo e pela base, determine Cv usando t50 e t90 dos
itens a e b;

28. Os resultados de um ensaio de adensamento realizado num solo argiloso forneceram os
resultados apresentados na Tabela abaixo.


Tensão (kPa) Índice de Vazios (e)
25 1,112
50 1,105
100 1,08
200 0,985
400 0,85
800 0,731

a. Desenhe a curva e – log p
b. Determine a tensão de pré-adensamento
c. Determine o índice de compressão Cc

29. Qual é o recalque da camada de argila normalmente adensada na situação apresentada na
Figura abaixo. Assuma que (i) areia acima do NA está seca; (ii) Δp igual a 48 kPa ; (iii) para a
areia γd é igual a 17,3 kN/m3 e γsat é igual a 18,01 kN/m3; (iv) para a argila γsat é igual a 18,9
kN/m3, LL é igual a 50% e e (índice de vazios ) é igual a 0,9; (v) Cc (índice de compressão) é
igual a 0,009 (LL - 10). Responda:

a. Qual é a porcentagem média de adensamento da camada de argila quando o recalque for
igual a 5cm;
b. Se o coeficiente de adensamento for cv igual a 0,003 cm2/seg, quanto tempo vai levar para
que ocorra 50% do recalque total;
c. Se a camada de argila fosse drenada somente pelo topo, quanto tempo demoraria para se
alcançar 50% do processo de adensamento.





2,5m
4,5m
Areia
NA







30. Uma amostra indeformada de solo foi retirada a 7m de profundidade, estimando-se que a sua
tensão efetiva vertical era de 35 kPa. No laboratório, moldou-se um corpo de prova para ensaio
de adensamento com as seguintes características: altura, 38 mm; volume 341,05 cm3; massa
459,8 g; umidade 125,7%; e densidade dos grãos, 2,62 g/cm3. A Tabela abaixo apresenta os
resultados do ensaio de adensamento nos diversos estágios de carregamento.
Considerando que a amostra correspondia ao ponto médio de uma camada de 14m de argila
mole sobre a qual será construído um aterro que corresponderá a uma sobrecarga de 80 kPa,
determine:
 - a tensão de pré-adensamento e a razão de pré-adensamento do solo na profundidade
amostrada;
 - os seus índices de compressão (Cc) e recompressão (Cs);
 - o recalque que deverá ocorrer (sem subdividir a camada).

Tensão
(kPa)
Altura do c.p.
(mm)
Tensão
(kPa)
Altura do c.p.
(mm)
Tensão
(kPa)
Altura do
c.p. (mm)
10 37,786 56 36,845 1280 24,786
14 37,746 80 35,966 640 24,871
20 37,698 160 32,786160 25,197
28 37,585 320 29,530 40 25,684
40 37,315 640 26,837 10 26,461




IV Questão: Para construir uma estrada, será feito um aterro sobre uma camada de
argila com 5m de espessura, duplamente drenada. O aterro corresponderá a uma
sobrecarga de 50 kPa. Prevê-se um recalque final de 37cm. Ensaios de
adensamento realizados com amostras da argila indicaram um coeficiente de
adensamento vertical cv = 2.8x10
-3 cm2/s e o coeficiente de adensamento horizontal
cr = 5.3x10
-3 cm2/s. Verifique se é necessário instalar drenos verticais de areia antes
da construção do aterro para que em 1 mês ocorra um recalque de 30cm. Caso seja
necessário, calcule o espaçamento entre drenos de 30cm de diâmetro.
I Questão: Um aterro com 3m de altura e nat igual a 16.4kN/m
3 foi construído sobre
uma camada de argila saturada, normalmente adensada, com 5m de espessura,
não-drenada na base. O índice de vazios da camada de argila é igual a 0,8 e seu
peso específico saturado é igual a 18.6kN/m3. O coeficiente de adensamento, o
índice de compressão e o índice de compressão secundário da argila são iguais,
respectivamente, a cv = 0.0029cm
2/s, Cc = 0,28 e C = 0,02. Calcule o recalque total
que o aterro sofrerá devido aos adensamentos primário e secundário da camada de
argila, 10 anos após o fim do adensamento primário (P=95%).
