Prof. Paulo Luiz da Silva Barros Página 1 de 9
Paulo.barros@docente.unip.br 25/10/18
Curso: Engenharia Mecânica
Disciplina: Freios e Embreagens Aula: 4
PARÂMETROS DE DESEMPENHO
• Força de acionamento
• Torque transmitido
• Perda de energia
• Aumento de temperatura

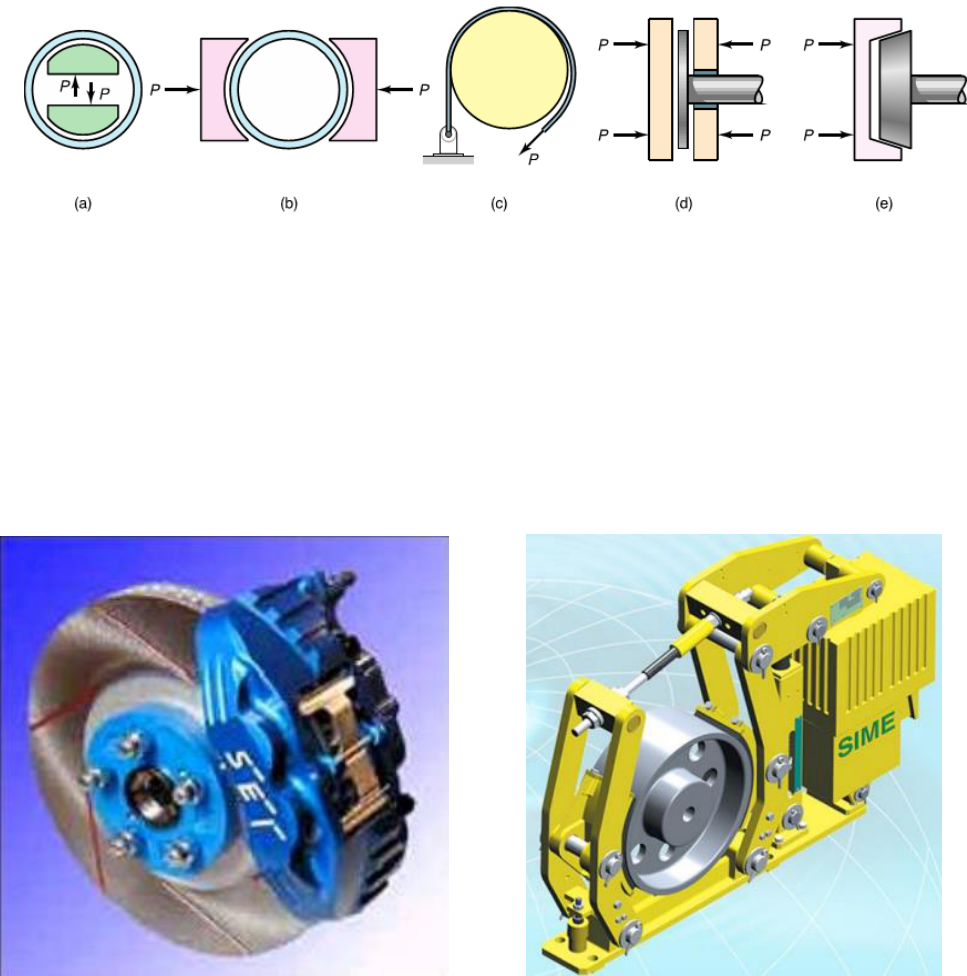

FREIOS E EMBREAGENS – TIPOS
• tambor com sapatas internas (a)
• tambor com sapatas externas (b)
• cinta (c)
• disco (d)
• cone (e)

APLICAÇÕES
- automotivas
- equipamentos pesados (guindastes, escavadoras, elevadores, tratores, moinhos, etc.)
- equipamentos domésticos (cortadores de grama, máquinas de lavar, moto serras,
etc)


FREIOS - EXEMPLOS



Prof. Paulo Luiz da Silva Barros Página 2 de 9
Paulo.barros@docente.unip.br 25/10/18
1. DEFINIÇÕES

Desde os primórdios da civilização o homem tem e defrontado com necessidades que o
levam ao desenvolvimento de soluções práticas. As maiores descobertas trouxeram novas
necessidades e a busca do conforto e segurança continua e continuará por muito tempo.
Com a descoberta
da roda o homem conseguiu vencer uma de suas maiores limitações: o transporte de
um peso bem maior que o seu. No entanto havia um problema: enquanto um objeto
arrastado parava quase que imediatamente após a força de arraste ter cessado, isso
não acontecia com uma roda. Como, então, pará-la?
Os freios surgiram a partir da necessidade de parar algo que se deslocava ou impedir
que algo se deslocasse. São um caso específico de uma classe de elementos de
máquinas chamada de acoplamentos por atrito.
Os primeiros freios eram do tipo cunha e serviam apenas para impedir que um movimento se
iniciasse. Os freios com alavanca (Figura 1) vieram como uma evolução surpreendente,
pois permitiam ao condutor realizar um esforço de frenagem grande quando comparado com
a pequena força que empregava para acionar os freios. No entanto, este tipo de freio
só se tornou importante a partir do momento que o homem construiu veículos com
tração alternativa: ele não mais arrastava ou puxava as cargas, outros animais o faziam.



Projetos novos surgiram e apareceram soluções práticas para um menor esforço do condutor
ou um melhor controle do processo de acoplamento. Novos tipos de acoplamentos
surgiram: magnéticos, eletromagnéticos, por corrente parasita, hidráulicos e outros.
Entretanto, o principal tipo de acoplamento empregado ainda é o por atrito. Esse tipo
atua quando dois materiais a velocidades diferentes se atritam, fazendo com que aquele
que tiver condição de manter a velocidade influa sobre a velocidade do outro. Caso a
velocidade de um dos materiais seja nula, o acoplamento é chamado de freio; caso
nenhum dos dois tenha velocidade nula, o acoplamento é chamado de embreagem.
Freios e embreagens, por questão de espaço, são normalmente acoplados a eixos
rotativos, atuando no sentido de alterar velocidades angulares e não lineares.
O uso de freios e embreagens por atrito para o acoplamento de eixos em velocidades
diferentes deve-se principalmente ao fato de que o eixo que está sendo acionado, ou
seja, tendo sua velocidade alterada, acopla-se gradualmente ao eixo que o está acionando.
Acoplamentos rígidos não poderiam ser utilizados, já que a variação instantânea da
velocidade implicaria numa aceleração infinita. A mudança repentina de velocidades
significaria um choque de elevada magnitude, amortecido apenas pela rigidez dos
Prof. Paulo Luiz da Silva Barros Página 3 de 9
Paulo.barros@docente.unip.br 25/10/18
componentes, o que fatalmente levaria a falha por sobrecarga em algum dos elementos
acoplados.
Se o esforço a ser transmitido for muito grande, a aderência entre as superfícies
limitará a transmissão, fazendo com que as superfícies escorreguem e o esforço não
passe pelo acoplamento. Esse é o princípio que norteia o uso de acoplamentos de
atrito como limitadores de torque. Na realidade, também haverá escorregamento
enquanto as velocidades forem diferentes, e o esforço máximo que pode ser
transmitido depende do coeficiente de atrito dinâmico entre os materiais em contato.
Quando os eixos se acoplam, obviamente com a mesma velocidade, o coeficiente de atrito
estático passa a ser o fator que limita o esforço a ser transmitido.

2. TIPOS DE ACIONAMENTOS POR ATRITO

Os principais tipos de acoplamentos por atrito são chamados de embreagens e freios.
As primeira se dividem basicamente em embreagens à disco e cônicas, enquanto que os
últimos se dividem em freios à tambor e à disco, com diversas construções derivadas.
Cada um desses tipos de acoplamentos é discutido a seguir.

2.1 FREIOS À TAMBOR COM SAPATAS EXTERNAS

A figura 6 mostra o tipo mais comum de freio de tambor de sapatas externas. É
utilizado em maquinas de elevação, tais como pontes rolantes, elevadores, gruas, etc...
Normalmente é composto de duas sapatas simetricamente dispostas em torno de um
tambor, que é ligado a carga a ser freada. No caso da figura 6, o tambor
provavelmente está ligado a um outro tambor para enrolamento de cabos de aço de
um elevador. No sistema mostrado, o acionamento é eletromagnético, mas também
pode ser pneumático e, mais raramente, hidráulico ou manual. Quando o freio é
acionado, o conjunto de alavancas atua no sentido de aplicar pressão entre as sapatas,
que contém o material de atrito substituível, e o tambor. O tambor de freios mostrado
serve também para dissipar o calor gerado na interface com as sapatas. Um freio
semelhante a esse é empregado em veículos ferroviários. No caso desses veículos, a
sapata é pivotada em torno de um pino que a liga ao sistema de alavancas.


Prof. Paulo Luiz da Silva Barros Página 4 de 9
Paulo.barros@docente.unip.br 25/10/18
A figura 7 mostra uma sapata colocada sobre a roda, à esquerda, e o esquema
pneumático de aplicação dos freios ferroviários, à direita. Apenas um cilindro é utilizado
para cada vagão em veículos de carga. Para locomotivas e alguns tipos de carros de
passageiros, cada roda tem seu próprio cilindro de acionamento. Veículos ferroviários
dissipam o calor através das rodas, que o transfere por convecção em sua superfície ou por
condução no contato com o trilho. O aquecimento nas rodas é a causa de diversos
problemas encontrados em ferrovias de carga, tratados em fontes específicas.


A figura 8 mostra um esquema simplificado deste tipo de freio. Nele são mostrados o
cilindro de freio, que recebe a pressão hidráulica do sistema de acionamento; os
pistões do cilindro, que se movem aplicando a sapata sobre o tambor; as sapatas, que
consistem no suporte metálico (contra-sapata) e na lona de freio;o tambor, que é a parte
que gira do conjunto e é solidário à roda em veículos; o cabo, que serve para aplicar o freio
manualmente através da alavanca do freio; e o ajustador de folga, que move a lona para mais
perto do tambor conforme esta vai sendo desgastada, diminuindo o curso até a frenagem.
No tipo de freio mostrado, a força gerada no cilindro hidráulico move a parte superior
das sapatas, que estão ancoradas no ajustador de folga. Com essa restrição, as sapatas
não se movem lateralmente, mas giram em torno do ponto de ancoragem. Fica
evidente que o apoio da sapata sobre o tambor se dá principalmente na parte superior
desta, fazendo com que a pressão de contato seja maior nessa região.


Prof. Paulo Luiz da Silva Barros Página 5 de 9
Paulo.barros@docente.unip.br 25/10/18
2.1.1 DIMENSIONAMENTO DE FREIOS POR SAPATAS EXTERNA
• SAPATA SIMPLES

• Isolando a alavanca:

T = força de atrito → μ.N (1)

onde: μ = coeficiente de atrito (adm)
 N = resultante das pressões com direção radial, portanto, considerando o equilíbrio
do sistema (N).

• Eixo girando no sistema horário (+)

∑MA = 0 → +F.b – T.c – N.a = 0 (2)

F = N.a + T.c → N.a + μ.N.c (3)
 b b
Isolando N, teremos:

F = N.(a + μ.c) (N)
 b

• Eixo girando no sentido anti-horário (-)

F = N.(a - μ.c) (N) (4)
 b
Praticamente falando, caso o eixo gire no sentido anti-horário, “F” é menor, isto é coerente,
pois o momento de atrito auxilia o momento de frenagem, portanto praticamente é
conveniente utilizar a posição da articulação da alavanca, tal que, “F” precise ser menor.
O momento de frenagem faz parte dos dados para o projeto do freio e o valor que vai ser
dispendido em calor, portanto, podemos dizer que:

 Mf = T.d (5)
 2
onde: Mf = momento de frenagem (Nmm)
 T = força de atrito (N)
 d = diâmetro do tambor (mm)

b
Prof. Paulo Luiz da Silva Barros Página 6 de 9
Paulo.barros@docente.unip.br 25/10/18
Considerando (1), (2), (3), (4) e (5), teremos:

 F = 2.Mf . a ± μ.c (N) , onde: (+ no sentido horário e – no anti-horário)
 μ.d b

Deve ser evitado que o fator (a-μ.c), seja muito pequeno, afim de evitar a frenagem pelo
próprio peso da alavanca, chamada de auto-frenagem.
Se (a-μ.c) for menor que zero, o freio se diz auto-frenante, uma aplicação muito rara. Pode-se
construir um freio em que a alavanca sendo recurvada na extremidade apresente (c=0), neste
caso, qualquer que seja o sentido de rotação do eixo a força de frenagem será:
 0
F = 2.Mf . a ± μ.c → F = 2.Mf.a (N)
 μ.d b μ.d.b

• Sapata dupla


O freio visto anteriormente apresenta um sério incoveniente: a sapata aplica ao tambor e o
tambor ao eixo uma força radial (N), geralmente de intensidade alta. O freio duplo da figura
acima elimina este problema, temos em qualquer sentido de rotação o mesmo momento de
frenagem (Mf), desde que, F1 seja igual a F2.
Mf1 = μ.d.F1 . b
 2 a±μ.c
 Se F1 = F2 , temos:
Mf2 = μ.d.F2 . b
 2 a±μ.c

Mf = Mf1 + Mf2 = μ.d.F.b . ( 1 + 1 )
 2 a±μc a±μc

Como se vê, com sentido alterado, o Mf não se altera.
Para referência representamos abaixo alguns dados de projeto médios usuais para freios de
sapatas pivotadas.


Ø do tambor (mm) Largura da sapata (mm) Potência (cv)
250 80 8
320 100 13
400 125 24
500 160 42
630 200 77
800 280 144
Prof. Paulo Luiz da Silva Barros Página 7 de 9
Paulo.barros@docente.unip.br 25/10/18
Quando o freio não está em ação, deve existir uma folga (λ), entre o tambor e a sapata, que é
em função do diâmetro do tambor (d).

Folga (λ) (mm) Diâmetro (d) (mm)
0,10 a 0,15 160 a 250
0,15 a 0,20 320 a 500
0,18 a 0,25 630 a 800

Nas sapatas pivotadas e na fixação da alavanca, recomenda-se que haja na superfície dos
pinos de articulação, uma pressão da ordem de 4 a 5 N/mm2.

Exemplo: Calcular um freio de sapatas duplo com um momento frenante de Mf=40 kNmm,
considerando o tambor d=200 mm, medida a=100 mm, b=240 mm e c=o, coeficiente de atrito
μ=0,5. qual deverá ser a força aplicada em F1 e F2?


 a=100

 b=240


2.2 FREIOS DE CINTA

Um tipo especial de freio, não tratado anteriormente, é o freio de cinta, utilizado
principalmente em máquinas de levantamento. Consiste basicamente em uma correia plana
enrolada em torno de um tambor, e que impede o movimento desse quando acionada.
A figura 9 mostra o freio de cinta normal.
Nela pode ser observada a alavanca de aplicação de freios, o pino de ancoragem da
correia ou cinta, as distância entre os pontos de aplicação das forças (braços de
alavanca) e a força de aplicação F, além das forças T1 e T2, que são as forças nas
extremidades da correia. Para o sentido de rotação mostrado, a figura mostra que T1 é
maior do que T, e que a diferença é a força de atrito transmitida na interface correia-
tambor.
d=200 mm
Mf = μ.F.b.d → F = Mf.a
 2 2a μ.b.d

F = (40000).(100) → F = 166,7 N
 0,5.(200).(240)
Prof. Paulo Luiz da Silva Barros Página 8 de 9
Paulo.barros@docente.unip.br 25/10/18

 Figura 9 – Freio de cinta normal

São utilizados em tratores, automóveis, máquinas operatrizes. Ocupam pouco espaço, o que
justifica o seu emprego.
Duas vantagens principais:
- Carga no eixo;
- dificuldade no resfriamento.
Composto de 03 partes:
- tambor;
- fita de aço com lona;
- alavanca.
Considere um comprimento elementar da fita junto ao ponto “P”, esse comprimento será:
comprimento elementar: r . dx







dFa = força de contato elementar, utilizando-se cálculo diferencial, chega-se a:

 T2 = eμθ , prova-se facilmente que:
 T1

 Mf = (T2 – T1).r

Exemplo: Calcular T1 e T2, no freio de cinta da figura para um momento de frenagem de
20kNmm, coeficiente de atrito μ=0,3. Considerar θ=230º, raio do tambor de 150 mm e
logaritimo neperiano e=2,71828.

α(rad) = 230º.π → α(rad) = 4,014
 180º

 T2 = eμθ → T2 = 2,718280,3 . 4,014 → T2 = 3,334 → T2 = 3,334.T1
 T1 T1 T1

 Mf = (T2 – T1).r → 20000 = (3,334T1 – T1).150 → 2,334T1 = 20000
 150

T2
 T1
b
θ
 correiaProf. Paulo Luiz da Silva Barros Página 9 de 9
Paulo.barros@docente.unip.br 25/10/18
T1 = 133,33 → T1 = 57,13 N
 2,334

Substituindo: T2 = 3,334.T1 → T2 = 3,334.(57,13) → T2 = 190,5 N

✓ Equilíbrio da alavanca de frenagem

Existem 03 tipos de freios de fitas, dependendo da alavanca em que é preza a fita.
• Freio Normal – uma extremidade da fita é preza no ponto de articulação da alavanca.




• Freio Diferencial – a fita é preza do outro lado da alavanca.





Para participar dessa avaliação da pré aula 7, copie e cole o link abaixo em seu
navegador de internet e participe dessa atividade:




 http://goo.gl/forms/2iCFElgYpK


correia
θ


b
T2 T1
Sentido horário:
F1 = a . T1
 b
Sentido anti-horário:
F2 = a . T2
 b
Como: F2 > F1, no
sentido anti-horário
deve ser evitado
F1 ou F2
θ
T2
T1
b

c
F3 ou F4
Sentido horário:
F3 = T2.a – T1.c
 b
Sentido anti-horário:
F4 = T1.c – T2.a
 b
