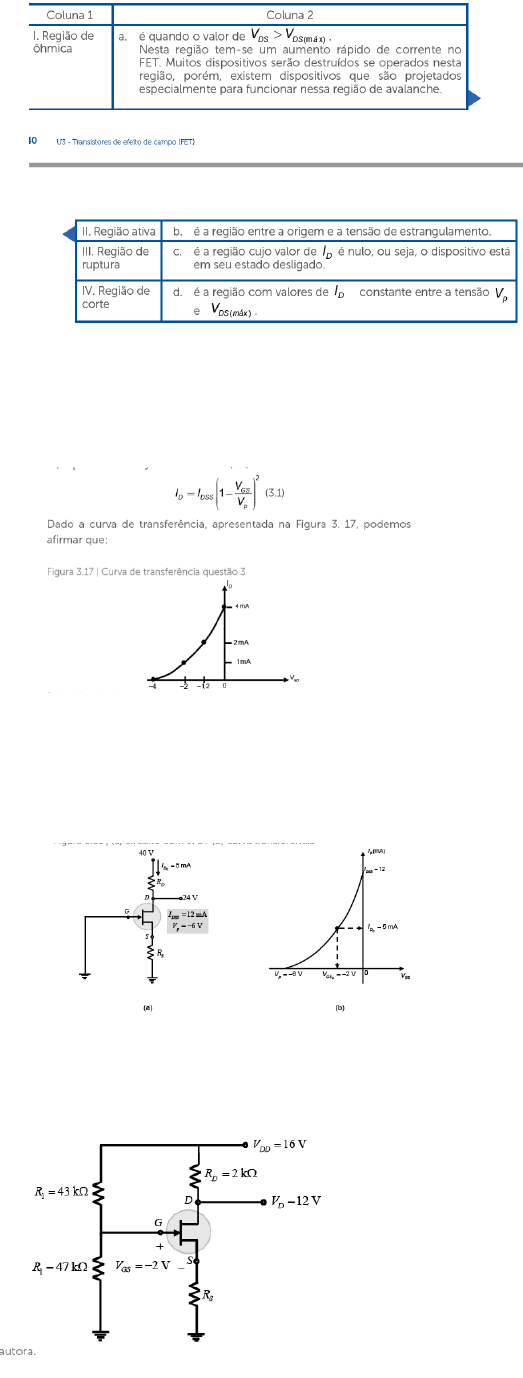

1. O transistor de efeito de campo (Field-effect transistor, FET) são dispositivos que possuem seu funcionamento através do efeito de campo elétrico. Estes dispositivos são muito utilizados como amplificadores, chaves eletrônicas ou quando é necessário um controle de corrente elétrica sobre uma carga. Sobre os dispositivos FET podemos afirmar: I. São dispositivos unipolares, isto é, tem seu funcionamento dependente apenas de um tipo de carga. II. Possuem alta impedância de entrada que variam de um a centenas mega-ohms. III. São dispositivos que controlam a corrente de saída a partir da tensão de entrada. Com relação às afirmativas feitas sobre a FET, estão corretas, apenas: e) I, II e III. 2. Sobre o dispositivo JFET, analise as afirmações a seguir: Com relação às afirmativas feitas sobre a FET, associe a coluna 1 com a coluna 2. a) I.d, II.b, III.a, IV.c. 3. A curva de transferência ou transcondutância de um dispositivo JFET, transistor de efeito de campo de junção, mostra como a corrente de drenoD I varia em função da tensão GS V aplicada à porta. Esta curva é definida pela equação de Shockley como mostra a (3.1): e) V p= -4V e IDSS= 4 mA 1. O dispositivo JFET (Field Effect Transistor ou transistor de efeito de campo) é um dispositivo de três terminais muito utilizado como pré-amplificador de vídeo para as câmaras de TV, amplificadores para receptores de comunicação e instrumentos de medição. Este dispositivo pode ter diversos tipos de polarização como autopolarização, polarização por divisor de tensão, porta-comum, dentre outras. Para o circuito JFET do tipo autopolarização da Figura 3.31(a), os valores de GSQ VGS e DQ I são especificados como mostra Figura 3.31(b). Escolha a alternativa que contém os valores comerciais mais próximos para D R e S R . e) RD= 3,3 k; RS= 0,39 k 2)A polarização por divisor de tensão aplicado aos amplificadores com TBJ é também aplicado aos amplificadores com JFET. A estrutura básica é exatamente a mesma, porém a análise em CC de cada dispositivo é bastante diferente, como mostra a Figura 3.32. Para configuração por polarização por divisor de tensão apresentado pelaFigura 3.32, escolha a alternativa que contém o valor correto para RS Resposta: e) 5,18 kW 3)Dentre as configurações com circuito utilizando JFET, a mais simples é a polarização fixa, que se caracteriza por possuir uma tensão constante entre a porta e a fonte ( GS V) por meio da fonte GG V, como apresentado pela Figura 3.33. Pela tensão de alimentação GG Vser uma fonte constante, a tensão entre a fonte e a porta é fixa, daí a denominação configuração com polarização fixa para este circuito. O valor da corrente e a tensão do ponto de operação, ou ponto quiescente, para o circuito apresentado pela Figura 3.33 é: 1. O amplificador operacional (amp-op) é um dispositivo com duas portas de entrada e uma saída, representado esquematicamente conforme mostra a Figura 4.13. Nesse contexto, analise as afirmativas a seguir: I) Quando um sinal é aplicado na entrada não inversora, o sinal da saída estará em fase com a entrada. II) O sinal da saída estará defasado com a entrada quando um sinal é aplicado na entrada inversora. III) Se um mesmo sinal é aplicado em ambas as entradas, idealmente, a saída será nula. É correto o que se afirma em: b) II e III, apenas. 2. Os amplificadores operacionais (amp-ops) são construídos combinando diversos estágios de amplificadores, incluindo em alguns dos seus estágios amplificadores diferenciais. Isso confere ao amp-op algumas características bastantes úteis em circuitos eletrônicos. Assinale a alternativa que contém apenas características dos amp-ops a) Rejeição de modo comum; alta impedância de entrada; baixa impedância de saída; e alto ganho. 3) É inevitável que alguma assimetria ocorra no processo de fabricação de um amplificador operacional em um circuito integrado, causando o aparecimento de um offset de tensão da ordem de milivolts na saída. Em geral, quando aplicamos na entrada um sinal com um grande valor de tensão CC, podemos desconsiderar essa característica. Nesse contexto, avalie as seguintes asserções e a relação proposta entre elas. I. Os circuitos integrados de amplificadores operacionais possuem dois terminais para ajuste de offset. PORQUE II) Quando é aplicado na entrada um sinal sem uma componente CC é desejável anular o offset inerente do amp-op. A respeito dessas asserções, assinale a opção correta. d) A asserção II é uma proposição verdadeira e a II é uma proposição falsa. 1. O amplificador inversor é um dos circuitos mais básicos. Uma vantagem desse amplificador é que seu ganho de tensão é igual à razão entre a resistência de realimentação e a resistência de entrada. Ainda, em um circuito amplificador inversor, o sinal algébrico da tensão de saída é oposto ao da tensão de entrada. Dessa forma, projetando um circuito amplificador inversor com ganho 100, obtemos: Assinale a alternativa com o circuito do amplificador inversor e sua respectiva configuração. 2. O amplificador não inversor é outro circuito básico com amp-op. Suas vantagens incluem ganho de tensão estável, impedância de entrada alta e impedância de saída baixa. Em um circuito amplificador não inversor a tensão de saída e a tensão de entrada têm a mesma polaridade. Seja o circuito amplificador não inversor da figura a seguir: Para uma tensão de entrada de 5 V, assinale a alternativa que apresenta a tensão de saída do circuito. 3. Em algumas situações pode ser necessário atenuar um sinal elétrico, para tanto é possível usar também o amp-op. O atenuador é um dispositivo ou circuito eletrônico que reduz a amplitude ou potência de um sinal, sem distorcer sensivelmente a sua forma de onda. Assinale a alternativa que apresenta uma configuração de circuito que funciona como atenuador. Considerando esse contexto, avalie as seguintes asserções e a relação proposta entre elas. I) Na prática, isso não ocorre, e a tensão de saída dificilmente será nula. PORQUE II) Em amplificadores operacionais reais os seus canais de entrada possuem ganhos levemente diferentes. b) As asserções I e II são proposições verdadeiras, mas a II não é uma justificativa da I.
