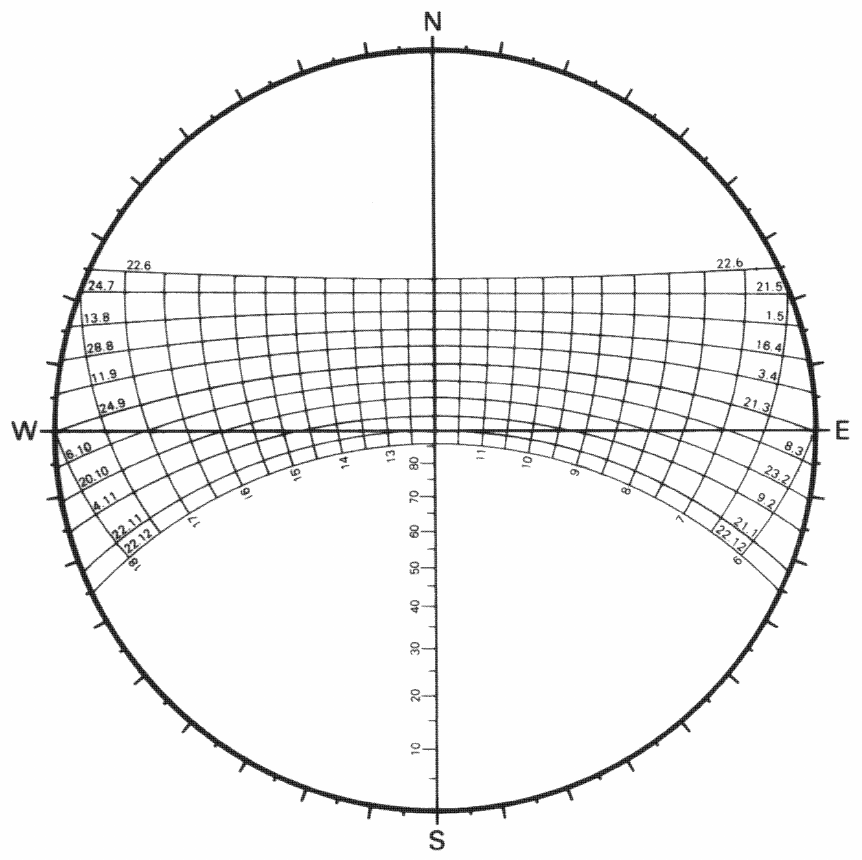

CARTA SOLAR (PROJEÇÃO ESTEREOGRÁFICA) PARA LATITUDE DE 20O SUL (BELO HORIZONTE)

Representa a trajetória aparente do sol durante o ano sobre o plano do horizonte do observador,
para a latitude considerada. Para outras latitudes, ver Frota e Schiffer (2001).







Carta solar de Belo Horizonte
Extraído de: FROTA, A. B.; SCHIFFER, S. Manual de Conforto Térmico. 5ª Ed., São Paulo: Nobel, 2001.


DIAGRAMA DE RADIAÇÃO SOLAR INCIDENTE PARA CONDIÇÕES DE NEBULOSIDADE MÉDIA = 5 DÉCIMOS

Estima as condições de radiação solar incidente sobre as superfícies horizontais, perpendiculares à
direção da radiação incidente e sobre as superfícies verticais em condições de céu parcialmente encoberto.
Deve ser usado sobreposto à carta solar e, no caso das superfícies verticais, convenientemente orientado.





Diagrama de radiação solar incidente para nebulosidade média de 5 décimos.
Extraído de: KOENIGSBERGER, O. et al. Viviendas y Edificios en Zonas
Calidas y Tropicales. Madrid: Paraninfo, 1977.

TRANSFERIDOR AUXILIAR PARA O TRAÇADO DE MÁSCARAS DE OBSTRUÇÃO DA ABÓBADA CELESTE

Indica, segundo Frota e Schiffer (1995), as projeções estereográficas sobre o plano do horizonte,
para um observador situado em uma superfície vertical, dos planos definidos pelos ângulos  (determinação
das retas horizontais paralelas ao plano de horizonte do observador),  (determinação das retas verticais
perpendiculares ao plano de horizonte do observador) e  (determinação das retas horizontais
perpendiculares à superfície vertical).











Transferidor auxiliar de ângulos
Adaptado de: CHICHIERCHIO, L. C. Manual Técnico de Iluminação Zenital. São Paulo: COLORPLAST, s/ data.
