Lista de Exercícios de ENG117 - Topografia Aplicada
 ALTIMETRIA


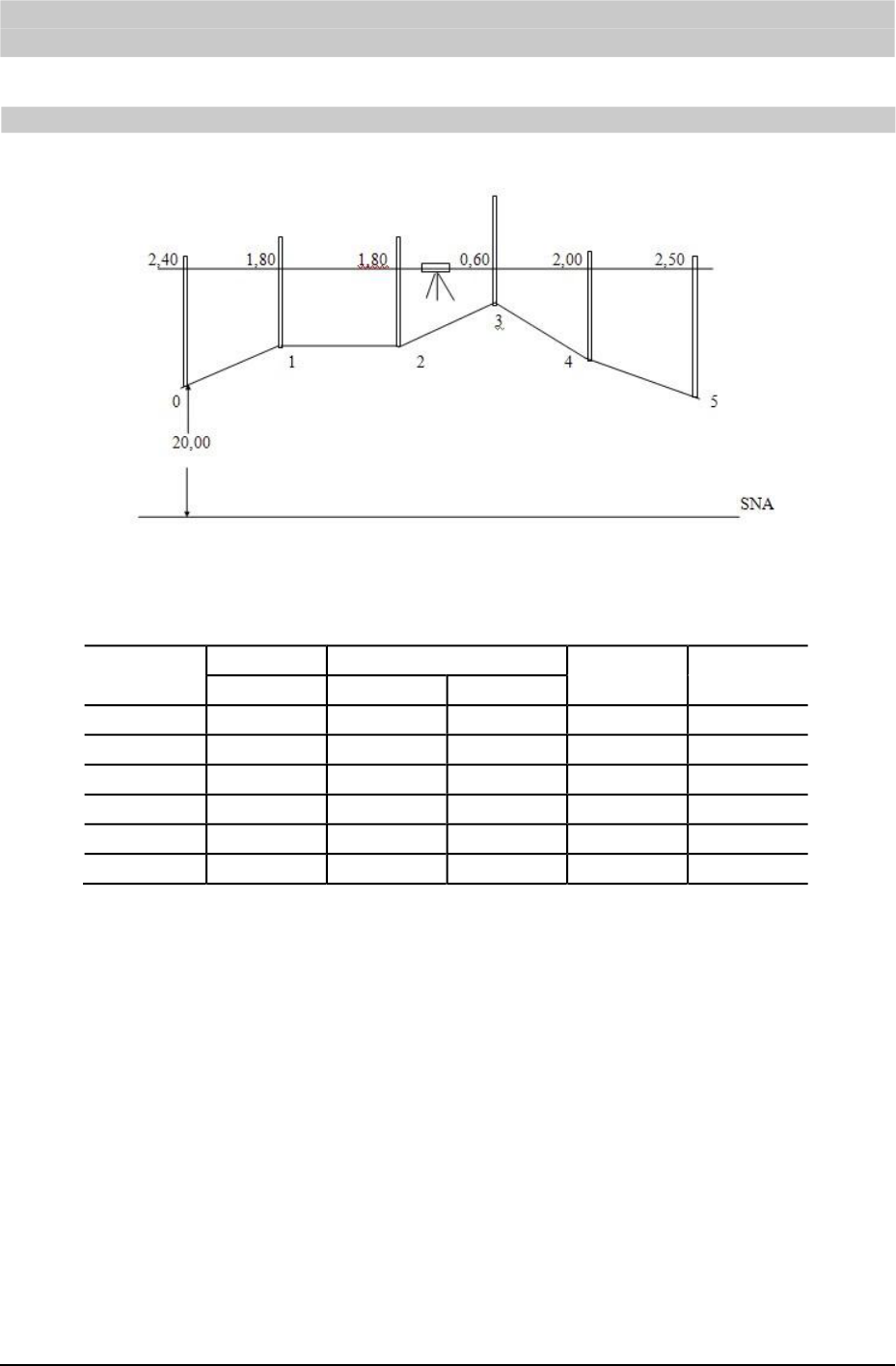

Exercício 01

Dado o esquema abaixo, pede-se completar a caderneta de campo, a seguir.















CADERNETA DE CAMPO

EST LEITURA DIFERENÇA NÍVEL COTAS OBS.
MIRA + -
0 2,40 - - 20,00
1 1,80 0,60 20,60
2 1,80 0,60 20,60
3 0,60 1,80 21,80
4 2,00 0,40 20,40
5 2,50 0,10 19,90

Dn1 = L0 - L1 = 2,40 - 1,80 = +0,60 Cota1 = Cota0 + Dn1 = 20,00 + 0,60 = 20,60
Dn2 = L0 - L2 = 2,40 - 1,80 = +0,60 Cota2 = Cota0 + Dn2 = 20,00 + 0,60 = 20,60
Dn3 = L0 - L3 = 2,40 - 0,60 = +1,80 Cota3 = Cota0 + Dn3 = 20,00 + 1,80 = 21,80
Dn4 = L0 - L4 = 2,40 - 2,00 = +0,40 Cota4 = Cota0 + Dn4 = 20,00 + 0,40 = 20,40
Dn5 = L0 - L5 = 2,40 - 2,50 = -0,10 Cota5 = Cota0 + Dn5 = 20,00 - 0,10 = 19,90











 1

Exercício 02
Dado o esquema abaixo, pede-se completar a caderneta de campo, a seguir. Sabe-se que o
greide (linha vermelha) começa na estaca 0, 0.50 metros acima da cota do terreno, e
termina na cota do terreno da estaca 5.















CADERNETA DE CAMPO

EST LEITURA DIFERENÇA NÍVEL
MIRA + -
0 2,50 - -

COTA COTA CORTE ATERRO
TERRENO GREIDE
20,00 20,50 0,50

OBS.

Estacas a cada
1 2,10 0,40 20,40 20,37 0,03 10m
2 1,75 0,75 20,75 20,24 0,51
3 0,90 1,60 21,60 20,11 1,49
4 1,95 0,55 20,55 19,98 0,57
5 2,65 0,15 19,85 19,85 - -

Cálculo das diferenças de nível:
Dn1 = L0 - L1 = 2,50 - 2,10 = +0,40
Dn2 = L0 - L2 = 2,50 - 1,75 = +0,75
Dn3 = L0 - L3 = 2,50 - 0,90 = +1,60
Dn4 = L0 - L4 = 2,50 - 1,95 = +0,55
Dn5 = L0 - L5 = 2,50 - 2,65 = -0,15
Cálculo das cotas do terreno:
Cota1 = Cota0 + Dn1 = 20,00 + 0,40 = 20,40
Cota2 = Cota0 + Dn2 = 20,00 + 0,75 = 20,75
Cota3 = Cota0 + Dn3 = 20,00 + 1,60 = 21,60
Cota4 = Cota0 + Dn4 = 20,00 + 0,55 = 20,55
Cota5 = Cota0 + Dn5 = 20,00 - 0,15 = 19,85
Cálculo do Greide:
Cota0 = Cota0 + 0,50 = 20,00 + 0,50 = 20,50
Cota5 = 19,85


Dn = Cota5 - Cota0 = 19,85 - 20,50 = -0,65
Dr = 50 m
Decli = (Dn/Dr)*100 = (-0,65/50)*100 = -1,3%

Cota Projeto = Cota Inicial + (Dist* declividade)
Cota1 = 20,50 + 10*-0,013 = 20,37
Cota2 = 20,50 + 20*-0,013 = 20,24
Cota3 = 20,50 + 30*-0,013 = 20,11
Cota4 = 20,50 + 40*-0,013 = 19,98
Cálculo de corte e aterro:
Corte/Aterro = cota Projeto (Greide) - cota Terreno
Est 0 = 20,50 - 20,00 = +0,50
Est 1 = 20,37 - 20,40 = -0,03
Est 2 = 20,24 - 20,75 = -0,51
Est 3 = 20,11 - 21,60 = -1,49
Est 4 = 19,98 - 20,55 = -0,57
Est 5 = 19,85 - 19,85 = 0,00


 2

Exercício 03

De posse do esquema abaixo, pede-se:
a) Completar a caderneta de campo;
b) Mostre como se verifica que os cálculos das cotas estão corretos;




SRé = 6,00 ; SVante = 7,05
6,00 - 7,05 = -1,05 = DnTOTAL = 8,95 - 10,00
c) Supondo-se que no contranivelamento encontrou-se uma diferença de nível igual a 0,80m,
 determinar o erro de nivelamento e dizer se o mesmo é permitido.
T 0,30 K = 0,30*(0,14)
1/2
 = 0,11m


Erro = 1,05 - 0,80 = 0,25m
Como o erro é maior que a tolerância, ele não é permitido.










CADERNETA DE CAMPO
EST. VISADAS PLANO COTAS OBS.
RÉ VANTE VISADA
0 2,50 12,50 10,00 estacas a
1 2,00 10,50 cada 20m
2 1,00 11,50
2 2,40 13,90 11,50
3 1,20 12,70
4 1,00 12,90
5 1,70 12,20
5 0,30 12,50 12,20
6 2,30 10,20
6 0,80 11,00 10,20
7 2,05 8,95

Equações utilizadas:
Plano de visada = Cota (Ré) + leitura (Ré)
Cota = Plano de visada - leitura Vante


 3

Exercício 04

Sabendo que a cota do ponto 0 é igual a 50,00 metros, calcule as cotas dos pontos 1, 2, 3 e 4.
Determine o erro altimétrico.












CADERNETA DE CAMPO
EST. VISADAS PLANO
RÉ VANTE VISADA
COTAS OBS.
0 1,20 51,20 50,00 estacas a
1 0,90 50,30 cada 20m
2 0,50 50,70
2 1,10 51,80 50,70
3 0,60 51,20
4 0,50 51,30

4’ 0,65 51,95 51,30
3’ 0,80 51,15
2’ 1,15 50,80
2’ 0,45 51,25 50,80
1’ 0,95 50,30
0’ 1,25 50,00




CADERNETA DE CAMPO
EST.

NIV.
COTAS COTAS COTA
CONTRA-NIV CORRIGIDAS FINAL
0 50,00 50,00 50,00 50,00
1 50,30 50,30 50,30 50,30
2 50,70 50,80 50,80 50,75
3 51,20 51,15 51,15 51,175
4 51,30 51,30 51,30 51,30
Erro altimétrico = 50,00 - 50,00 = 0,00m
Equações utilizadas:
Plano de visada = Cota (Ré) + Leitura (Ré)
Cota = Plano de visada - Leitura Vante
Cota Corrigida = Cota contra-nivelamento - Erro Altimétrico
Cota Final = (Cota Corrigida + Cota nivelamento)/2
 4

Exercício 05

A caderneta abaixo apresenta as cotas do terreno. De posse dos dados pede-se:

a) Substituir as irregularidades do terreno por meio de duas linhas de greide sabendo-se
que as cotas das estacas 0, 5 e 12 não serão alteradas. Mostre os cálculos das
declividades das linhas de greide.

1ª linha de greide: 2ª linha de greide:
Dn = 14 - 14 = 0m Dn = 11,06 - 14 = -2,94
Dr = 100m Dr = 7*20 = 140
Declividade = (Dn/Dr)*100 = 0% Declividade = (Dn/Dr)*100 =
( -2,94/140)*100 = -2,1%
b) Fazer o desenho do perfil, representando as linhas de greide.. Utilizar escalas 1:100 e
 1:2000






































 5
c) Determinar as alturas de cortes e aterros.

EST

COTAS ALTURAS
TERRENO GREIDE CORTE ATERRO

OBS.
0 14,00 14,00 - - estacas a
1 14,50 14,00 0,50 cada 20m
2 14,00 14,00 - -
3 13,50 14,00 0,50
4 15,00 14,00 1,00
5 14,00 14,00 - - d=-2,1%
RN 14,80 - - - marco de
6 13,00 13,58 0,58 concreto
7 13,50 13,16 0,34
8 13,50 12,74 0,76
9 12,00 12,32 0,32
9+16,0 11,40 11,984 0,584
10 11,00 11,90 0,90
11 10,50 11,48 0,98
12 11,06 11,06 - -































 6
Exercício 06
No esquema abaixo estão representadas as cotas obtidas em um nivelamento. Sabendo-se
que o estaqueamento empregado foi de 10m no sentido transversal e longitudinal, pede-se:
a) Supondo-se que na estaca 0 deverá constar um aterro de 0,20m, determinar as cotas
 do greide de acordo com as declividades estabelecidas no esquema abaixo. Apresente
 os cálculos.

100m ---- 1m
10m ---- X
X = 0,1m
Cota 1 =Cota0+0,1 = 10,30
Cota 2 =Cota0+0,2 = 10,40
Cota 3 =Cota0+0,3 = 10,50
Cota 4=Cota0-0,05= 10,15

100m ---- -0,5m
10m ---- X
X = - 0,05m
Cota 5 =Cota4+0,1 = 10,25
Cota 6 =Cota4+0,2 = 10,35
Cota 7 =Cota4+0,3 = 10,45
Cota 8=Cota4-0,05= 10,10




Cota 9 =Cota8+0,1 = 10,20
Cota 10=Cota8+0,2= 10,30
Cota 11=Cota8+0,3= 10,40

b) Determinar as alturas de cortes e aterros;
c) Supondo-se que a soma de cortes deve ser igual à de aterros qual a alteração deverá ser
 feita no cálculo da sistematização?
Σ Cortes = 3,25
Σ terros = 6,75
Numero de estaca = 12
Alteração = (Σ Cortes - Σ Aterros)/Número de estacas = -0,292

Nesse caso, como temos altura de aterros maior do que a de cortes, o plano de
sistematização deve ser rebaixado de 0,292m. Em vez de utilizar como cota da
estaca 0 o valor 10,20 deve-se utilizar 10,20 - 0,292 = 9,908.
d) Qual deve ser a cota do greide da estaca 6 após o balanceamento de corte e aterro?
Cota EST 6 = 9,908 + 10*-0,005 + 20*0,01 = 10,058m

Obs. Fazer as anotações no esquema de campo, conforme convenção abaixo.












 7











10,20 +0,20 10,30 -0,80 10,40 +0,10 10,50 +1,10





10,15 -0,15 10,25 -1,15 10,35 -1,15 10,45+1,75




10,10 +0,10 10,20 +1,00 10,30 -0,70 10,40 +1,70































 8

Exercício 07

Desenhe as curvas de nível na sistematização abaixo. Considere a eqüidistância da curva de
nível de 1 metro começando pela cota 10,00.














































 9

Exercício 08
De posse do esquema abaixo, pede-se determinar as leituras de mira que deverão ser feitas nos
pontos A, B, C e D após o lançamento da linha de greide, sabendo-se que com um nível posicionado
próximo à RN foi feita uma leitura igual a 1,50m. As cotas do terreno encontram-se representadas
abaixo e o estaqueamento é de 10m. Apresente no esquema a posição do plano de visada do nível edas
leituras de mira. Mostre o cálculo das leituras.




















EST TERRENO GREIDE LEITURA
RN 10,0 1,50
A 8,7 8,7 2,80
B 9,5 9,4 2,10
C 9,0 10,1 1,40
D 10,8 10,8 0,70












LA = 10,0 + 1,50 - 8,70 = 2,80 LB = 10,0 + 1,50 - 9,40 = 2,10
LC = 10,0 + 1,50 - 10,1 = 1,40 LD = 10,0 + 1,50 - 10,8 = 0,70



 10
Exercício 09

Um técnico realizou o levantamento de uma linha de nivelamento (estaqueamento de 5 em 5m) e
após calculou a linha do greide saindo do ponto A com inclinação de +5%. Após realizada a obra, o
técnico tornou a levantar a linha nivelada, obtendo as leituras da mira em cada estaca.
Pergunta-se: a obra executada está de acordo com o projeto? Preencha a tabela de cálculo













Estaca
Leitura Mira
Terreno
Cota
Terreno
Cota
Projeto
Corte Aterro
Leitura Mira
Pós Obra
Cota
pós Obra
Diferença
Obra - Projeto
RN 0,700 100,000

0,500
100,000
A 1,500
99,200 99,200 - -
1,300
99,200 0
B 2,300
98,400 99,450 1,050
1,150
99,350 +0,100
C 1,200
99,500 99,700 0,200
0,800
99,700 0
D 0,750
99,95 99,950 - -
0,750
99,750 +0,200

A obra executada não está de acordo com o projeto, pois verifica-se que nas estacas B e D
a cota pós-obra é diferente da cota de projeto, devendo haver aterro de 0,100m e 0,200m em B e D
respectivamente para adequar a obra ao projeto.
