Disciplina: Eletrônica Digital
Professora: Priscila Doria
Nome do aluno:
Lista de Exercícios Nº 2

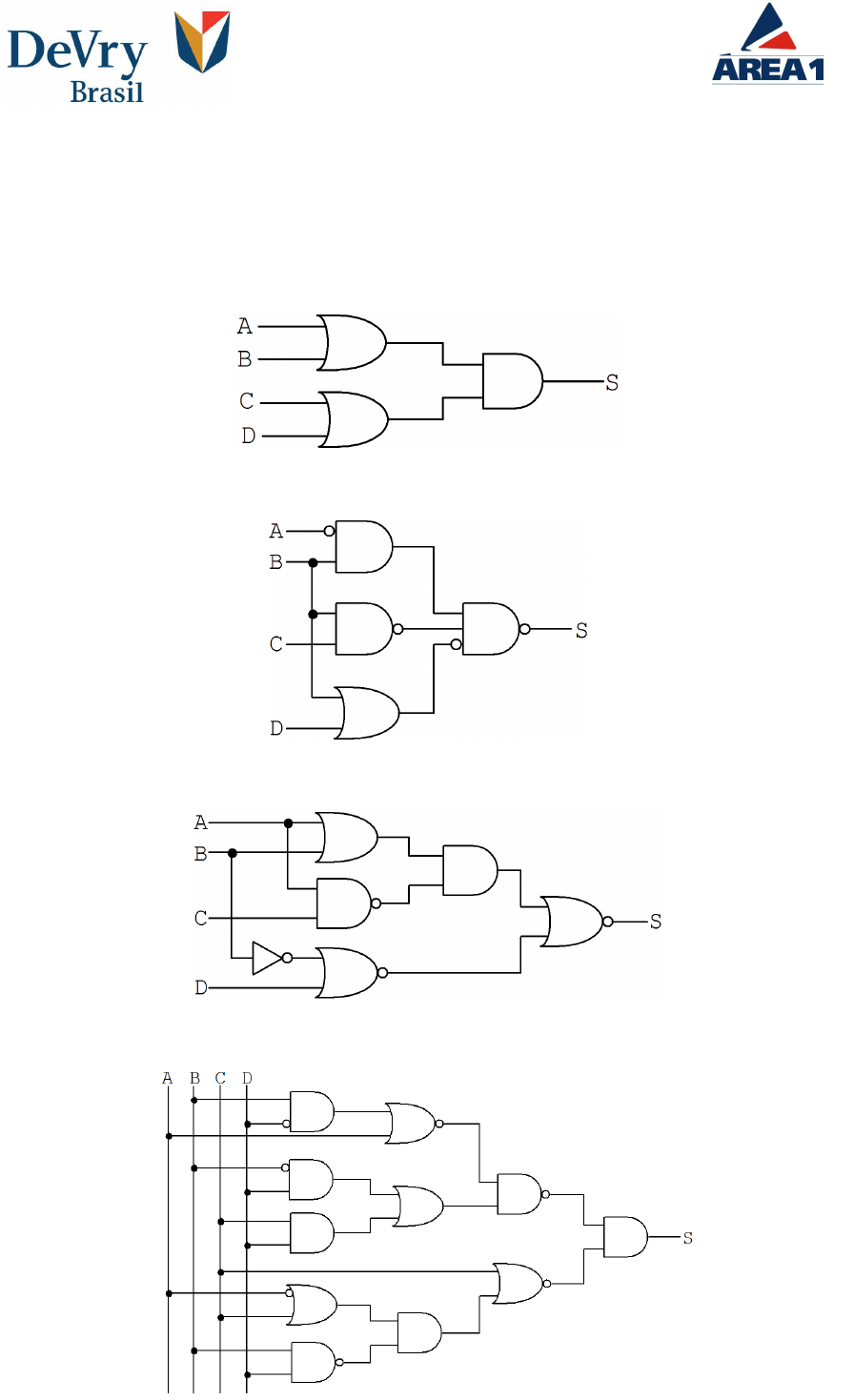

1. Escreva a expressão booleana executada pelo circuito abaixo.



2. Escreva a expressão booleana executada pelo circuito abaixo.



3. Determine a expressão característica do circuito abaixo.



4. Determine a expressão característica do circuito abaixo.





 2
5. Desenhe o circuito que executa a expressão booleana: DDCBAS )]..()[( ++=

6. Desenhe o circuito que executa a expressão: DBDCBDCACBAS .]..)(..[. ++++=

7. Prove as identidades abaixo relacionadas

a) ).(. BABA ≠
b) )( BABA +≠+
c) )(. BABA +=
d) ).( BABA =+

8. Levante a tabela verdade da expressão: ).)(( CBBAS +=

9. Levante a tabela da verdade da expressão: )].(.[. CABBACS ++=

10. Escreva a expressão característica do circuito abaixo e levante sua respectiva tabela
da verdade.




11. Monte a tabela verdade do circuito abaixo



12. Desenhe o circuito a partir da expressão e levante sua tabela da verdade:

)(...])(.)([ CABCBACCBADCBS ++++++++=









 3
13. Determine a expressão booleana a partir da tabela abaixo.

A B C S
0 0 0 1
0 0 1 0
0 1 0 0
0 1 1 1
1 0 0 1
1 0 1 0
1 1 0 0
1 1 1 1

14. Desenhe o circuito que executa a tabela abaixo.




















15. Determine a expressão característica do circuito abaixo.



16. Desenhe o circuito que executa a expressão:

DCBACBDCDBBABAS ...]).(.)(.[).( +++++⊗=

17. Levante a tabela da verdade da expressão: ]..)(.[).( CBADCBADBS +++⊕=


A B C D S
0 0 0 0 0
0 0 0 1 1
0 0 1 0 1
0 0 1 1 0
0 1 0 0 0
0 1 0 1 0
0 1 1 0 0
0 1 1 1 1
1 0 0 0 0
1 0 0 1 1
1 0 1 0 0
1 0 1 1 0
1 1 0 0 1
1 1 0 1 0
1 1 1 0 0
1 1 1 1 1



 4
18. Determine a tabela verdade do circuito abaixo.



19. Prove que: )()( CBACBA ⊗⊕=⊕⊗

20. Levante a tabela da verdade e esquematize o circuito que executa a seguinte
expressão:
CBACBAS ⊗+⊕+= ]}[].{[


21. Desenhe o sinal na saída S do circuito abaixo.



22. Mostre que o circuito abaixo é um OU Exclusivo.



23. Mostre que o circuito abaixo é um circuito coincidência.





 5

24. Esquematize o circuito OU Exclusivo, utilizando somente 4 portas NAND.

25. Desenhe o circuito que executa a expressão abaixo, somente com portas NAND.
DBDCBDCACBAS .]..)(..[. ++++=
26. Desenhe o circuito que executa a expressão abaixo, somente com portas NOR.
DCBACBDCDBBABAS ...]).(.)(.[).( +++++⊗=

27. Esquematize o circuito da questão 15, apenas com portas NOR.

28. Levante a tabela da verdade e, a partir desta, desenhe o circuito somente com portas
NAND: )].(.[).( CBADCADCBS ++++⊕=
