CENTRO UNIVERSITÁRIO GERALDO DI BIASE.
FUNDAÇÃO EDUCACIONAL ROSEMAR PIMENTEL.
INSTITUTO de CIÊNC. EXATAS, da TERRA e ENG.
CURSO de ENGENHARIA CIVIL.
DISCIPLINA: RESISTÊNCIA DOS MATERIAIS I.
PROFESSOR: DIEGO DORNELAS.
CISALHAMENTO
�

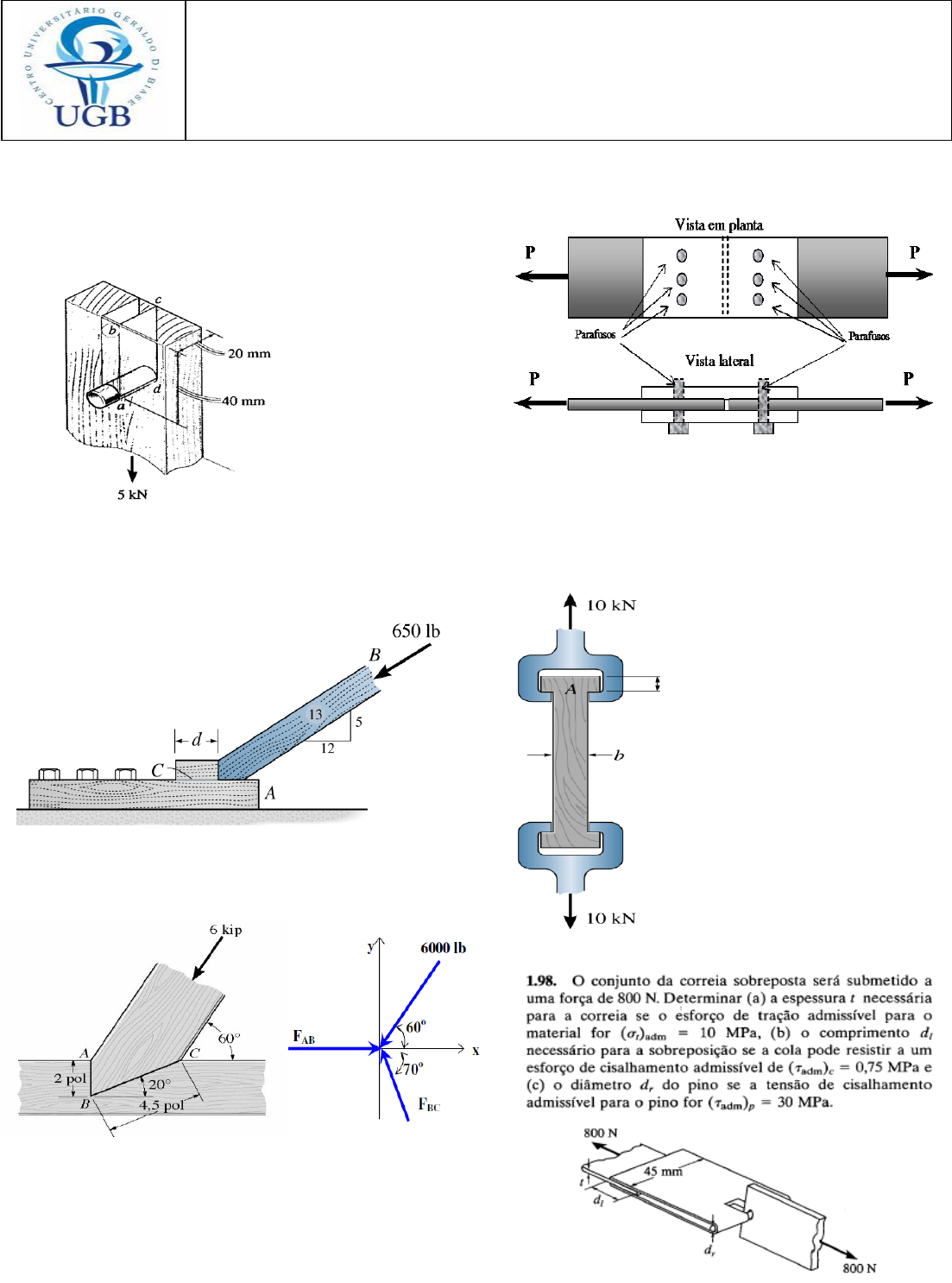

EXEMPLO 1 ( A escora de madeira mostrada na figura está suportada por uma haste de aço de 10 mm de diâmetro presa na parede. Se a escora suporta uma carga vertical de 5kN, calcular a tensão de cisalhamento média da haste na parede e ao longo das duas áreas sombreadas da escora, uma das quais está identificada com abcd.
EXEMPLO 2( O elemento B está submetido a uma força de compressão de 650 lbf. Supondo que A e B sejam feitos de madeira e tenham espessura de 3/8 pol e d = 6 pol, determinar a tensão de cisalhamento média ao longo da seção C.
EXEMPLO 3( A junta está submetida à força de 6 kip (6000 lbf) do elemento axial. Determinar a tensão normal média que atua nas seções AB e BC. Supor que o elemento é plano e tem 1,5 polegada de espessura.
EXEMPLO 4 ( Achar os diâmetros dos parafusos de aço da conexão (diâmetros iguais) para que possamos aplicar P = 8,7 kN com segurança, sabendo que a tensão admissível ao cisalhamento do aço é τadm= 69 Mpa
EXEMPLO 5 ( A amostra de madeira está submetida a uma tração de 10 kN em uma máquina de teste de tração. Supondo que a tensão normal admissível da madeira seja (τadm = 12 Mpa) e a tensão de cisalhamento admissível seja (τadm = 1,2 Mpa), determinar as dimensões b e t necessárias de modo que a amostra atinja essas tensões simultaneamente. A amostra tem largura de 25 mm.
EXEMPLO 6(
t
