UNIVERSIDADE FEDERAL DA PARAÍBA
 CENTRO DE ENERGIAS RENOVÁVEIS
 DEPARTAMENTO DE ENGENHARIA ELÉTRICA
 DISCIPLINA: ELETRÔNICA ANALÓGICA E DIGITAL



LISTA DE EXERCÍCIOS

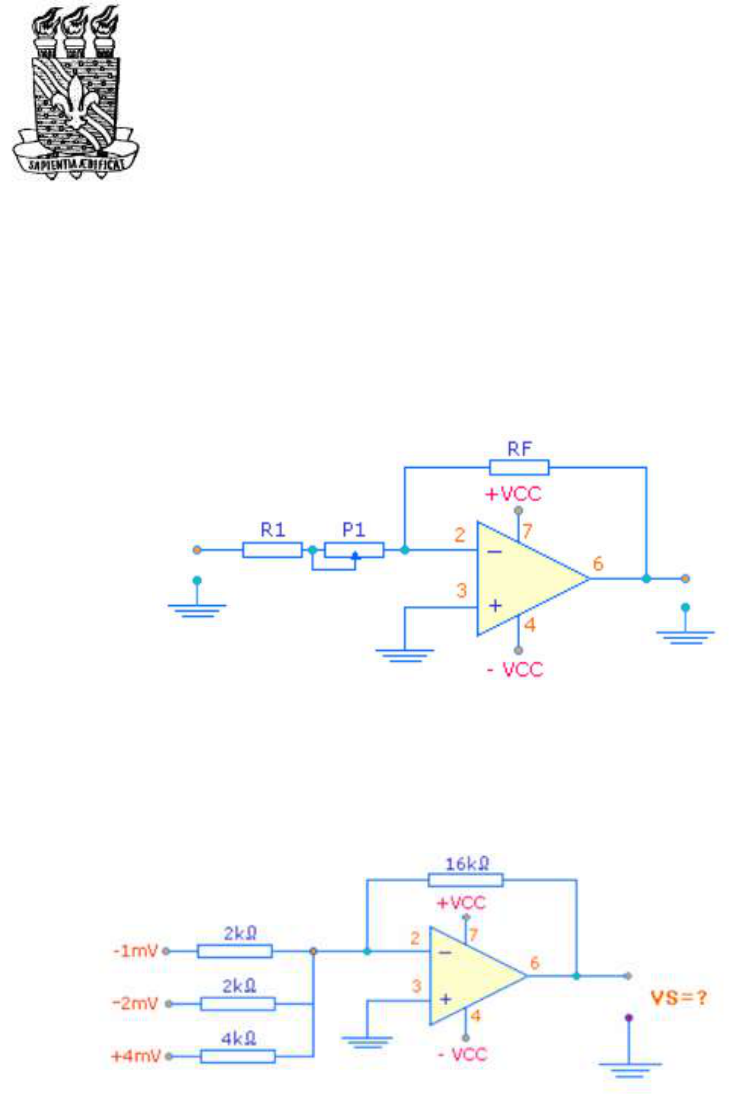

1. Qual a faixa de ajuste de ganho de tensão, em dB, para o circuito abaixo?
Dados: P1= 5kΩ, R1=1kΩ e RF=20kΩ.


Respostas: AV(dB) = 10,45 a 26,02dB
2. Qual a tensão de saída do somador abaixo?

Resposta: VS = 8 mV

3. Desenhe um circuito com amplificador operacional que realize a seguinte
função:
V0 = 10x(V1 – V2),
 Onde: V0 é a tensão de saída deste circuito;
 V1 e V2 são as tensões de entrada.

4. Para o AmpOp do circuito abaixo, qual a corrente de saída?

Resposta: Iout = 0,202mA
5. Projetar um circuito inversor de ganho 20dB. Use R1= 1kΩ.

Resposta: RF = 10kΩ
6. Qual a corrente de saída para do AmpOp no circuito abaixo? (4k7 = 4,7 kΩ)

Resposta: Iout = 29,5mA
7. Qual a tensão de saída no circuito abaixo? Dados:R1=R2=R3=R4=1kΩ,
V1=2mV e V2=1mV

Resposta: VS = 1mV
8. Projete um amplificador não inversor de ganho 40dB. Use R1=500Ω.

Resposta: RF = 49,5kΩ
