Como inicializar o programa:
1. Procure com a tecla F12 o

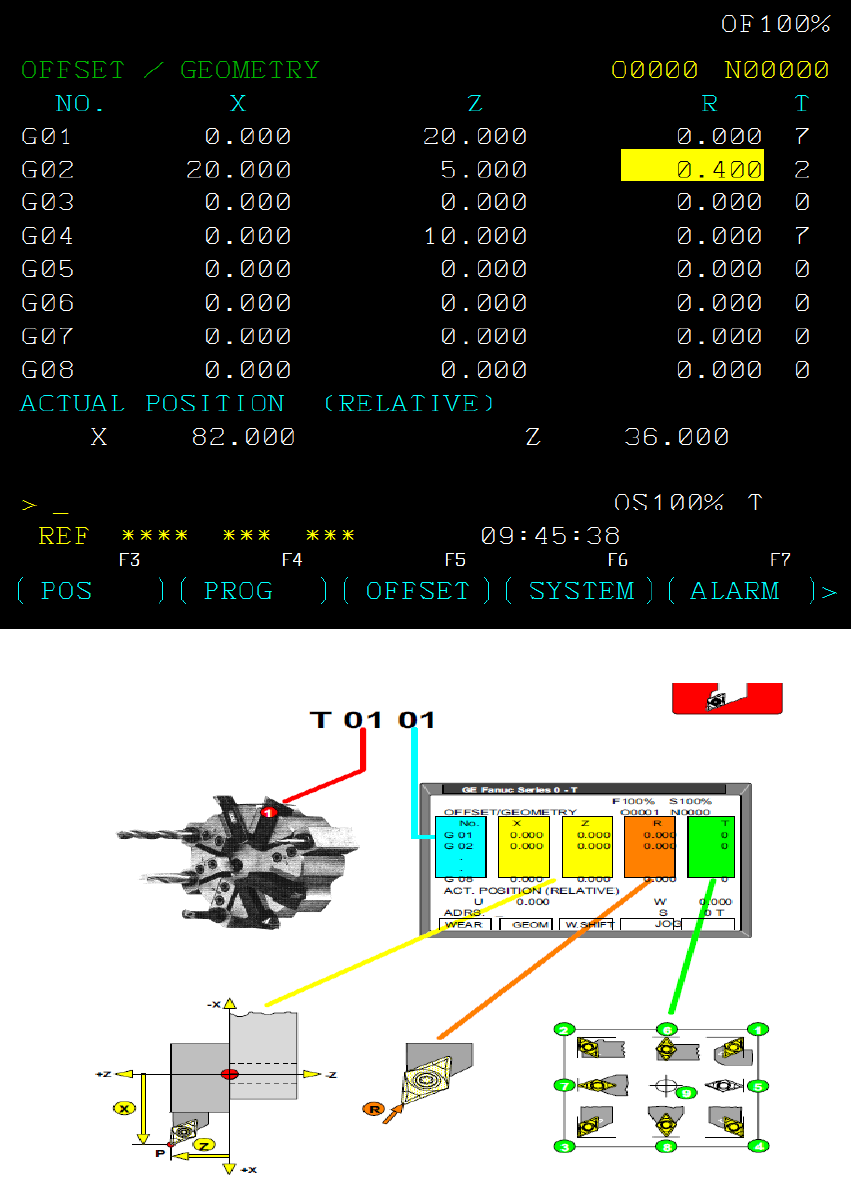

2. No menu, procure por “OFFSET/GEOMETRY” e coloque esses valores

Figura 1 - valores de uma broca (sem valores no eixo x)

Figura 2 - Significado das colunas
3. Tecle F12->F5 até achar o “W.SHFT” e coloque o valor abaixo

4. Trocar as ferramentas: tecle F12 e F11 rapidamente e depois em F3 (GRAPH),
para entrar na seguinte tela, colocando os mesmos valores:

5. Depois de colocar os valores anteriores, click em F3 (TOOLS), para
escolhermos as ferramentas.
6. Para criar um programa, ache o PROG com a tecla F12 e depois em DIR. Digite
o nome do programa (exemplo - O0012) e tecle a seta para baixo.

7. Para escrever o programa temos o mesmo método de programação em C, só que
os comentários serão feitos por meio de parênteses.


================19/03/2015
Exercício resolvido 1 – O0001
1. Tecle F1 e depois F7 para referenciar

2. Tecle F12 e depois em F4 (PROG), para ir ao último programa feito. Tecle F1 e
depois F4 (EDIT) para editar o programa.

3. Na linha N45 temos a variável “S” que significa “speed” ou velocidade de corte
[mm/min]; “F” que é o avanço [mm/rev] e “U” que é a especificação do ap
(profundidade de corte) [mm]

4. Para ir a tela do GRAPH tecle rapidamente a tecla F12 e F11. Depois clique em
GRAPH

5. Após colocados os valores, clique em F5(GRAPH) e usando o teclado virtual no
modo com o teclado numérico aperte enter para formar o gráfico

6. Depois de colocados os valores, clique em F3(TOOLS)

7. Escolha a ferramenta com as setas para baixo ou para cima e clique F7(TAKE)
para fixar a ferramenta

8. Na parte GRAPH, usando a tecla F12 e F11, clique no F4 (WORKP). A primeira
medida é a medida do offset + a medida da peça. Nesse caso o offset tem medida
de 45.

9. Tecle F2 para voltar, F5(SIMUL.) e F4 (START) para simular

================24/03/2015
N30 – colocou-se a ferramenta longe da peça
N35 – escolheu-se a ferramenta e colocou-a perto do canto do objeto
N40 – o ponto escolhido é o novo ponto Z0; o ponto X nunca é deslocado por ser o
ponto de rotação do CNC
================26/03/2015
Exercício 1 – O002
P PP P1 P2 P3 P4 P5 P6 P7 P8 P9 P10 P11 P12
X
Z
================31/03/2015
Exercício 2 – O003

P PP P1 P2 P3 P4 P5 P6 P7 P8 P9 P10 P11 P12 P13 P14
X 50 10 10 12 12 18 20 20 10 10 20 20 22 22 30
Z 100 2 0 -1 -6 -9 -10 -16 -26 -32 -37 -44 -44 -49 -49

PROGRAM
N5 (Programa_o0003);
N10 (Sato-31/03/2015);
N15
N20
N25
N30 G00 X25.4 Z63.5;
N35 T0202 G00 X30 Z63.5;
N40 G92 Z0;
N45 G96 S150 F0.05 M03 M08;
N50 G92 S2500
N55 G01 X0;
N60 Z1;
N65 G00 X30;
N70 G73 U0.25 R0.125;
N75 G73 P80 Q140 U0.1 W0.05 F0.075;
N80 G00 X10 G41;
N85 G01 X12 Z-1;
N90 Z-6;
N95 G02 X18 Z-9 R3;
N100 G01 X20 Z-10;
N105 Z-16;
N110 X10 Z-26;
N115 Z-32;
N120 G03 X20 Z-37 R5;
N125 G01 Z-44;
N130 X22 Z-44;
N135 Z-49;
N140 G40;
N145 G72 P80 Q140 S200 F0.05;
N150 G00 Z0;
N155 G92 Z63.4;
N160 G00 X50 Z100 M05 M09;
N165 M30;
%

WORKPIECE
Offset = 45 (fixo)
Tamanho da peça 63,5 (lenght)
Ou seja, temos 108,5 do M ao ponto central

================07/04/2015
Exercício 3 – O004

PROGRAM
N5 (Programa_o0004);
N10 (Sato-07/04/2015);
N15
N20
N25 G00 X50 Z100 (Primeiro lado);
N30 T0202 G00 X26 Z65 (Selecionar ferramenta);
N35 G92 Z0 (ZM -> ZP);
N40 G96 S150 F0.05 M03 M08 (VARS. CORTE);
N45 G92 S2500;
N50 G01 X0 (FACEAMENTO);
N55 Z1;
N60 G00 X25.4;
;
N65 G73 U0.25 R0.125 (CICLO DESBASTE);
N70 G73 P75 Q90 U0.1 W0.05 F0.075;
;
N75 G00 X15 G41 (SUB-ROTINA);
N80 G01 Z-15;
N85 X25.4;
N90 G40;
N95 G72 P75 Q90 S200 F0.05 (ACABAMENTO);
;
N100 G00 Z0;
N105 G92 Z95 (ZP -> ZM);
;
N110 G00 X50 Z100 M05 M09;
N115 M00 (VIRAR PECA);
;
;
N120 G00 X26 Z65 (SEGUNDO LADO);
N125 G92 Z0;
N130 G96 S150 F0.05 M03 M08;
N135 G92 S2500;
;
N140 G01 X0;
N145 Z1;
N150 G00 X25.4;
;
N155 G73 U0.025 R0.125;
N160 G73 U0.25 R0.125;
;
N165 G00 X8 G41;
N170 G01 X10 Z-1;
N175 Z-9;
N180 X8 Z-10;
N185 Z-12;
N190 X10;
N195 X15.4 Z-36;
N200 G03 X19.4 Z-38 R2;
N205 G01 Z-42;
N210 G02 X23.4 Z-44 R2;
N215 G01 X25.4 Z-45;
N220 Z-48;
N225 X25.4;
N230 G40;
;
N235 G72 P165 Q230 S200 F0.05;
;
N240 G00 X50 Z75;
;
N245 T0303 G97 S1000 M03;
N250 G00 X0;
N255 Z1;
N260 G04 P1000;
N265 G01 Z-5.5 F0.05;
N270 G04 P1000;
N275 G01 Z0 F0.5;
;
N280 G00 Z75;
N290 T0606 G97S500 M03;
N295 G00 X10 Z0;
N300 G78 P020060 Q100 R0;
N305 G78 X8.16 Z-10 R0 P920 Q100 F1.5;
N310 G00 X50;
N315 Z0;
N320 G92 Z65;
N325 G00 X50 Z100 M05 M09;
N330 M30;
%



================16/04/2015
Subrotina: quando uma sub-rotina é adicionada ao programa principal, a sub-rotina
transforma-se em programa principal, só sendo possível acionar, sem erro, a sub-
rotina.


PROGRAMA O0006
N160 G04 P1000;
N165 G01 Z0 F0.5;
N170 G00 Z10;
N175 X40;
N180 T0606 G97 S500 M03;
N185 G00 X20 Z-20;
N190 G78 P020560 Q50 R0.05;
N195 G78 X18.77 Z-10 R0 P1230 Q50 F1;
N200 G00 X40;
N205 Z0;
N210 G92 Z65;



PROGRAMA o1993

N5 G00 X70 Z90
N10 T0202 G00 X61 Z78
N15 G92 Z0
N20 G96 S150 F0.2 M03 M08
N25 G92 S2500
N30 G01 X0
N35 Z1
N40 G00 X60
N45 G73 U1 R0.5
N50 G73 P55 Q90 U0.1 W0.05 F0.2
N55 G00 X0 Z0 G41
N60 G03 X34 Z-10 R17
N65 G01 X34 Z-25
N70 G01 X50 Z-33
N75 Z-53
N80 G02 X60 Z-58 R5
N85 G01 Z-78
N90 G40 (descompensação do r da fer)
N95 G72 P55 Q90 S200 F0.1
N100 G00 Z0
N105 G92 Z78
N110 G00 X70 Z90 M05 M09
N115 M30

N05 (**SUBROTINA**)
N10 M99 P501993
(**P“QUANTIDADE””NOME”**)
N15 M30





N5 G00 X110 Z110
N10 T0202 G00 X101 Z100
N15 G92 Z0
N20 G96 S150 F0.1 M03 M08
N25 G92 S2500
N30 G01 X0
N35 Z1
N40 G00 X100
N45 G73 U0.5 R0.25
N50 G73 P55 Q100 U0.1 W0.05 F0.2
N55 G00 X0 Z0 G41
N60 G03 X24 Z-12 R12
N65 G01 X24 Z-22
N70 G02 X44 Z-32 R10
N75 G01 X44 Z-45
N80 G02 X68 Z-55.39 R12
N85 G01 X85 Z-63.76
N90 G03 X100 Z-76,75 R15
N95 G01 X100 Z-85
N100 G40
N105 G72 P55 Q100 S200 F0.05
N110 G00 Z0
N115 G92 Z100
N120 G00 X130 Z100 M05 M09
N125 M30

G00 – AVANÇO RÁPIDO DA FERRAMENTA
G01 – AVANÇO LINEAR DE TRABALHO
G02 – INTERPOLAÇÃO CIRCULAR NO SENTIDO HORÁRIO
G03 – INTERPOLAÇÃO CIRCULAR NO SENTIDO ANTI-HORÁRIO
G04 – TEMPO DE PERMANÊNCIA
G40 – CANCELA CORREÇÃO DO RAIO DE CORTE DA FERRAMENTA
G41 – SELECIONA CORREÇÃO DE RAIO DE CORTE À ESQUERDA DA PEÇA
G42 – SELECIONA CORREÇÃO DE RAIO DE CORTE À DIREITA DA PEÇA
G53 – CANCELA DESLOCAMENTO DO ZERO PEÇA
G54 – DESLOCA O ZERO PEÇA
G70 – SELECIONA MEDIDAS EM POLEGADAS
G71 – SELECIONA MEDIDAS EM MILÍMETROS
G72 – ACABAMENTO
G78 – CORTE DE ROSCA
G90 – SELECIONA MEDIDAS EM COORDENADAS ABSOLUTAS
G91 – SELECIONA MEDIDAS EM COORDENADAS INCREMENTAIS
G92 – PRÉ-CARGA DE REGISTROS
G94 – AVANÇO POR TEMPO
G95 – AVANÇO POR ROTAÇÃO
G96 – Vc CONSTANTE
G97 – RPM CONSTANTE
M00 – PARADA DE PROGRAMA
M02 – FIM DE PROGRAMA
M03 – LIGA EIXO-ÁRVORE SENTIDO HORÁRIO DE ROTAÇÃO
M04 – LIGA EIXO-ÁRVORE SENTIDO ANTI-HORÁRIO DE ROTAÇÃO
M05 – PARADA DO EIXO ÁRVORE
M08 – LIGA O ÓLEO REFRIGERANTE
M09 – DESLIGA O ÓLEOREFRIGERANTE
M30 – FIM DE PROGRAMA PRINCIPAL COM RETORNO NO INICIO
M99 – SUBROTINA
