CENTRO UNIVERSITÁRIO UNIHORIZONTES
DISCIPLINA: ALVENARIA ESTRUTURAL
PROFESSOR: FELIPE BORGES
EXERCICIOS A SEREM CORRIGIDOS EM SALA
Considerando uma parede de contenção de carvão em terra com 15,0 metros de altura. Calcule o valor do empuxo horizontal.
Um edifício residencial de 10 andares (9 pavimentos-tipo + térreo), altura total = 30,0 metros, vai ser construído em uma pequena cidade da RMBH e será a primeira edificação com mais de dois pavimentos da cidade. As dimensões estão na planta abaixo. Calcule a força do vento X.30 m
 15 m

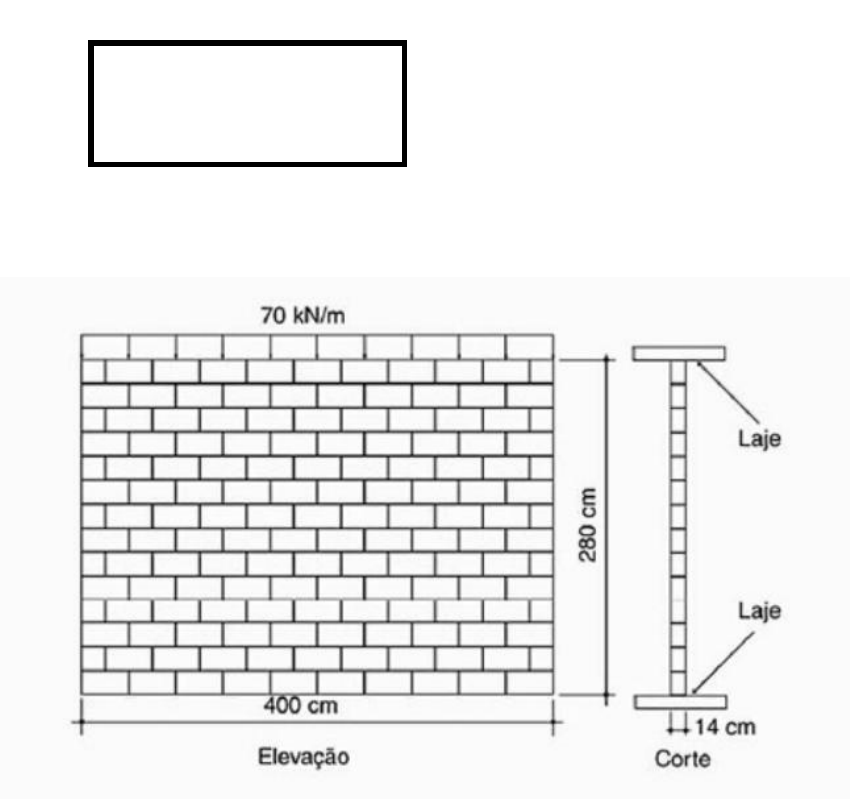

Determinara resistência mínima de bloco de concreto que deve ter a parede de alvenaria não-armada, indicada na figura 7.1, sendo dados: t= 14 cm; h Parede = 2,80 m; h prisma = 0,70.

Qual a carga máxima de compressão que pode ser aplicada no pilar de 5 m de altura, contraventado na base e no topo, sabendo-se que a resistência de prisma cheio é de 10 MPa e que ele deverá ser armado com aço CA 50A?Obs.: Sabe-se que a seção transversal do pilar é constituída de dois blocos de19 cm x 39 cm, compondo uma seção de 39 cm x 39 cm.
No exemplo anterior qual a máxima carga admissível no pilar, se for utilizada armadura composta por 4 barras de 16 mm?
Verificar a necessidade de armadura transversal em uma viga de seção 19 cm x 40 cm. Dados:
Para uma parede apoiada em ambos os lados, com altura total de 4,4 metros, compor blocos vazados de concreto de 19 cm, fbk = 10 Mpa e argamassa de assentamento nas duas faces laterais, calcule qual a máxima carga possível de ser aplicada. Considere a carga permanente igual a quatro vezes o valor da carga acidental. Considere:
Fpk = 7,0 Mpa Fa = 8,0 Mpa Fgk = 20 Mpa
Calcule a tensão crítica para o edifico abaixo:
Calcule a tensão crítica para o edifico abaixo:
