Lista de Exercícios de Circuitos Elétricos - 3º Bi

Aula 12 – Análise de potência CA

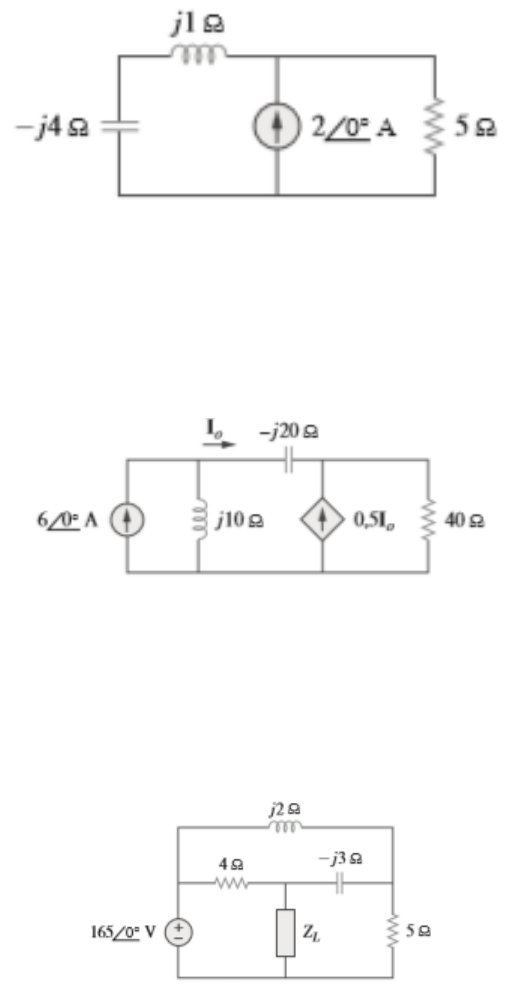

1. Dado o circuito da Figura, determine a potência média fornecida ou
absorvida por elemento.


R: 2,647 W

2. No circuito da Figura, determine a potência média absorvida
pelo resistor de 40.



R: 43,78 W

3. Para o circuito da Figura , determine a impedância Z da carga
para a transferência de potência máxima (para Z). Calcule a
potência máxima absorvida pela carga.


R: ZL=823,3 +j864,2 mΩ e P=4,228mW




4. Determine o valor RMS das ondas abaixo.

a)


R: 2,5 A

 b)


R: 5 V

5. Obtenha o fator de potência para cada um dos circuitos da
Figura abaixo. Especifique se cada fator de potência está
adiantado ou atrasado.













R:(a)0,55(b)0,93


6. Uma fonte de 110 V RMS, 60 Hz é aplicada a uma impedância
de carga Z. A potência aparente entrando na carga é de 120
VA com um fator de potência 0,707 atrasado.

(a) Calcule a potência complexa.
(b) Determine a corrente RMS fornecida para a carga.
(c) Determine Z.
(d) Supondo que Z = R + j𝜔L, determine os valores de R e L.

R: a)84,84+j84,84 VA b) 1,091 mA c)71,2+j71,2 d)R=71,2
L=189,1 mH

7. Determine a potência complexa liberada por Vs para o circuito
da Figura. Seja Vs = 100 cos 2.000𝜔t V.


 R= 138,2 -j55,82 VA


8. Para o circuito inteiro abaixo, calcule:
(a) O fator de potência.
(b) A potência média liberada pela fonte.
(c) A potência reativa.
(d) A potência aparente.
(e) A potência complexa.


R:a)0.99 b) 31,12 W c)2,932 VAR d)31,26 VA
e)31,12+j2,932 VA
