Conversão Eletromecânica de Energia I - Avaliando Aprendizado

Prévia do material em texto

CONVERSÃO ELETROMECÂNICA DE ENERGIA I

Avaliando Aprend.: CCE0146_SM_201603305351 V.1
Aluno(a): Matrícula:
Desemp.: 0,4 de 0,5 02/10/2018 05:36:43 (Finalizada)


1a Questão (Ref.:201604222977) Pontos: 0,1 / 0,1

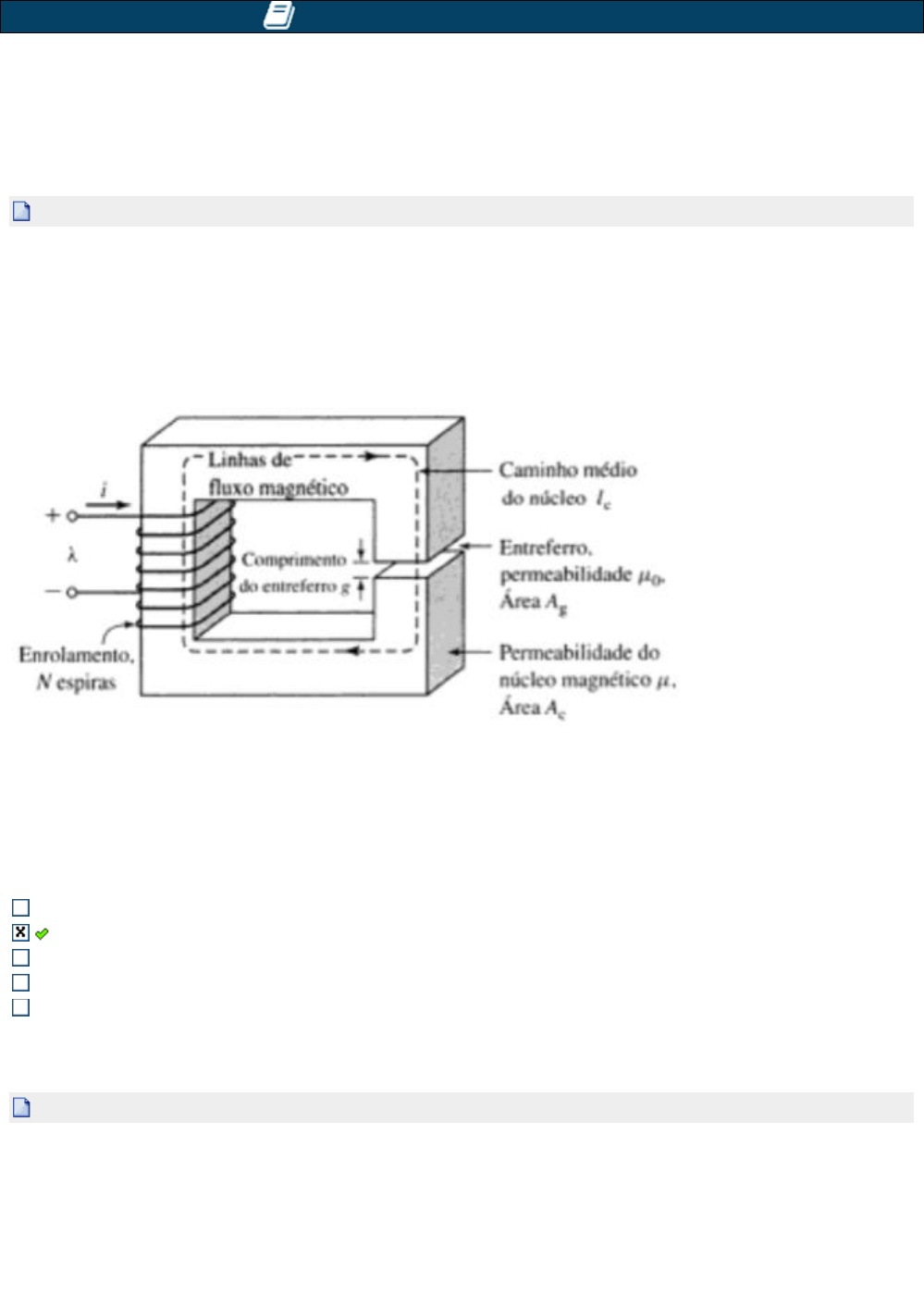

O circuito magnético da figura abaixo, apresenta dimensões:
Ac=Ag= 9cm2 (área da seção), g=0,050 cm (entreferro), lc = 30
cm (caminho médio do núcleo), N = 500 espiras e relutância
total = 4,46 x 105 Ae/Wb (relutância do núcleo + relutância do
entreferro).

Encontre: (i) A indutância L para Bc = 1 T; (j) A energia
armazenada W, quando Bc = 0,8 T. Marque a alternativa que
apresenta os valores aproximados da indutância L e energia
armazenada W, respectivamente:


(i) 0,74 H ; (j) 0, 115 J
 (i) 0,56 H ; (j) 0,115 J

(i) 5,6 H ; (j) 1,8 J

(i) 5,6 H ; (j) 1,15 J

(i) 0,56 H ; (j) 0,45 J



2a Questão (Ref.:201604222991) Pontos: 0,1 / 0,1
Um circuito magnético composto de chapas de aço-silício tem o
formato quadrado indicado na figura abaixo. (i) Calcule a força
magnetomotriz, fmm, necessária para produzir um fluxo no
núcleo de 25 x 10-4 Wb. (j) Se a bobina tem 80 espiras, qual o
valor da corrente que deve circular através da bobina?

Marque a alternativa que apresenta os valores aproximados da
força magnetomotriz e da corrente, respectivamente.


(i) fmm = 98 Ae; (j) i = 3,5 A
 (i) fmm = 98 Ae; (j) i = 1,225 A

(i) fmm = 66 Ae; (j) i = 1,225 A

(i) fmm = 0,98 Ae; (j) i = 0,01225 A

(i) fmm = 77 Ae; (j) i = 2,5 A



3a Questão (Ref.:201604238350) Pontos: 0,0 / 0,1
Um circuito magnético com um único entreferro está mostrado
na figura abaixo. As dimensões do núcleo são: Área da seção
reta Ac = 1,8 x 10-3 m2 ; Comprimento médio do núcleo lc = 0,6
m; Comprimento do entreferro g = 2,3 x 10-3 m; N = 83 espiras;
A corrente que circula pela bobina: I = 1,5 A. Supondo que o
núcleo tenha permeabilidade de µ = 2500 µo e desprezar o
espraiamento no entreferro. Calcule a indutância L da
bobina. Dado: µo = 4π x 10-7 H/m.



L = 4,4 mH

L = 61,3 mH
 L = 7,47 mH
 L = 6,13 mH

L = 74,7 mH



4a Questão (Ref.:201604198405) Pontos: 0,1 / 0,1
Um transformador possui 2000 espiras no lado AT e 200 espiras no lado BT. Quando ligado como abaixador a
corrente de carga é 30 A e como elevador é 2A. Calcular para os dois casos: a) a relação de transformação; b) a
componente de carga da corrente primária.

 a) 10 e 0,1; b) 3A e 20A.

a) 20 e 0,1; b) 5A e 20A.

a) 10 e 0,5; b) 3A e 30A.

a) 25 e 0,5; b) 4A e 40A.

a) 10 e 0,1; b) 2A e 40A.



5a Questão (Ref.:201603487760) Pontos: 0,1 / 0,1
Campo Magnético é a região ao redor de um imã, na qual ocorre um efeito magnético. Esse efeito é percebido
pela ação de uma Força Magnética de atração ou de repulsão. O campo magnético pode ser definido pela medida
da força que o campo exerce sobre o movimento das partículas de carga, tal como um elétron. A representação
visual do Campo Magnético é feita através de:


Lacunas magnéticas, que estão fortemente cercadas por cargas positivas e negativas.
 Linhas de campo magnético, também conhecidas por linhas de indução magnética.

Planos inclinados, onde estão representadas as forças de atração e repulsão.

Micro esferas alinhadas no sentido oposto da corrente elétrica.

Pontos suspensos, que estão eqüidistantes e estacionados no espaço.





 CONVERSÃO ELETROMECÂNICA DE ENERGIA I

Avaliando Aprend.: CCE0146_SM_201603305351 V.1
Aluno(a): Matrícula:
Desemp.: 0,2 de 0,5 18/10/2018 22:39:59 (Finalizada)


1a Questão (Ref.:201604238345) Pontos: 0,0 / 0,1
Um circuito magnético com um único entreferro está mostrado
na figura abaixo. As dimensões do núcleo são: Área da seção
reta Ac = 1,8 x 10-3 m2 ; Comprimento médio do núcleo lc = 0,6
m; Comprimento do entreferro g = 2,3 x 10-3 m; N = 83 espiras;
A corrente que circula pela bobina: I = 1,5 A. Supondo que o
núcleo tenha permeabilidade de µ = 2500 µo e desprezar o
espraiamento no entreferro. Calcule a relutância do núcleo Rc e
a do entreferro Rg. Dado: µo = 4π x 10-7 H/m.



Rc = 10,6 x 105 Ae/Wb e Rg = 101,68 x 105 Ae/Wb
 Rc = 1,06 x 105 Ae/Wb e Rg = 10,168 x 105 Ae/Wb

Rc = 10,168 x 105 Ae/Wb e Rg = 1,06 x 105 Ae/Wb
 Rc = 10,6 x 105 Ae/Wb e Rg = 81,7 x 105 Ae/Wb

Rc = 1,06 x 105 Ae/Wb e Rg = 8,17 x 105 Ae/Wb



2a Questão (Ref.:201604018860) Pontos: 0,1 / 0,1
Um transformador para lâmpada dicróica reduz a tensão de 127 V para 12 V. Se houver 25 espiras no
secundário, qual o número de espiras no primário e a relação de espiras?

 265

275

280

260

268



3a Questão (Ref.:201604198405) Pontos: 0,1 / 0,1
Um transformador possui 2000 espiras no lado AT e 200 espiras no lado BT. Quando ligado como abaixador a
corrente de carga é 30 A e como elevador é 2A. Calcular para os dois casos: a) a relação de transformação; b) a
componente de carga da corrente primária.


a) 20 e 0,1; b) 5A e 20A.

a) 10 e 0,1; b) 2A e 40A.
 a) 10 e 0,1; b) 3A e 20A.

a) 10 e 0,5; b) 3A e 30A.

a) 25 e 0,5; b) 4A e 40A.



4a Questão (Ref.:201604348394) Pontos: 0,0 / 0,1
O transformador é um equipamento fundamental para as instalações elétricas. A respeito de um transformador é
correto afirmar:


O valor das perdas em vazio pode ser obtido por meio do ensaio em curto-circuito

A tensão no primário do transformador é sempre constante, independentemente da carga ligada ao
secundário.
 Para minimizar as perdas no transformador é preciso projetá-lo de modo que as perdas em vazio sejam
iguais às perdas ôhmicas nos enrolamentos primários e secundários.

A tensão no secundário em vazio e em carga é sempre igual
 O rendimento do transformador independe da carga ligada ao secundário



5a Questão (Ref.:201604018840) Pontos: 0,0 / 0,1
Considere um transformador de 100/300 V, com 300 espiras no enrolamento primário. a) Indique as tensões no
primário e do secundário b) Calcule a relação de transformação c) Calcule o número de espiras no secundário


200 100 500
 100, 300, 900
 150 250 800

100 300 700

100, 250 , 400




 CONVERSÃO ELETROMECÂNICA DE ENERGIA I

Avaliando Aprend.: CCE0146_SM_201603305351 V.1
Aluno(a): Matrícula:
Desemp.: 0,3 de 0,5 19/10/2018 19:07:40 (Finalizada)


1a Questão (Ref.:201603488209) Pontos: 0,0 / 0,1
Para a confecção, colocação e ligação das bobinas que formam o enrolamento, devemos conhecer
antecipadamente suas principais características. Uma delas é: DETERMINADO PELA DISTÂNCIA EM DENTES
ENTRE O INÍCIO DE DUAS BOBINAS INTERLIGADAS DA MESMA FASE. DEFINE A REGIÃO ONDE SERÁ
CONCENTRADO UM PÓLO MAGNÉTICO FORMADO POR ESTA BOBINA. Esta descrição está relacionada à que
característica?

 PASSO POLAR

PASSO DE BOBINA

NÚMERO DE PÓLOS
 PASSO DE FASE

NÚMERO DE BOBINAS



2a Questão (Ref.:201604223020) Pontos: 0,1 / 0,1
Três transformadores monofásicos são conectados para formar
um banco trifásico de transformadores. Numa ligação Estrela-
Delta trifásica, figura abaixo, cada transformador tem uma
relação de espiras a = (N1/N2) = 4. Se a tensão de linha do
primário for V = 660 V. Qual o valor, aproximadamente, da
tensão através de cada enrolamento do secundário ?


 95,3 V

88,4 V

660 V

286 V

165 V



3a Questão (Ref.:201603487781) Pontos: 0,1 / 0,1
Arespeito dos principais fenômenos eletromagnéticos e que regem todas as aplicações tecnológicas do
eletromagnetismo podemos citar:
I-Condutor percorrido por corrente elétrica produz campo magnético;
II-Campo magnético provoca ação de uma força magnética sobre um condutor percorrido por corrente elétrica;
III-Fluxo Magnético variante sobre um condutor gera (induz) corrente elétrica;
Quais afirmativas estão certas?


Apenas a I

Apenas II e III
 Todas I, II e III estão certas

Apenas a II

Apenas a III



4a Questão (Ref.:201604223041) Pontos: 0,1 / 0,1
Três transformadores monofásicos são conectados para formar
um banco trifásico de transformadores. Numa ligação Delta-
Estrela trifásica, figura abaixo, cada transformador tem uma
relação de espiras a = (N1/N2) = 4. Se a corrente de linha do
primário for I = 5 A, qual o valor, aproximadamente, da
corrente de linha do secundário ?



 11,55 A

3 A

20 A

8,7 A

34,6 A



5a Questão (Ref.:201604222991) Pontos: 0,0 / 0,1
Um circuito magnético composto de chapas de aço-silício tem o
formato quadrado indicado na figura abaixo. (i) Calcule a força
magnetomotriz, fmm, necessária para produzir um fluxo no
núcleo de 25 x 10-4 Wb. (j) Se a bobina tem 80 espiras, qual o
valor da corrente que deve circular através da bobina?

Marque a alternativa que apresenta os valores aproximados da
força magnetomotriz e da corrente, respectivamente.


(i) fmm = 98 Ae; (j) i = 3,5 A

(i) fmm = 0,98 Ae; (j) i = 0,01225 A

(i) fmm = 77 Ae; (j) i = 2,5 A
 (i) fmm = 66 Ae; (j) i = 1,225 A
 (i) fmm = 98 Ae; (j) i = 1,225 A
