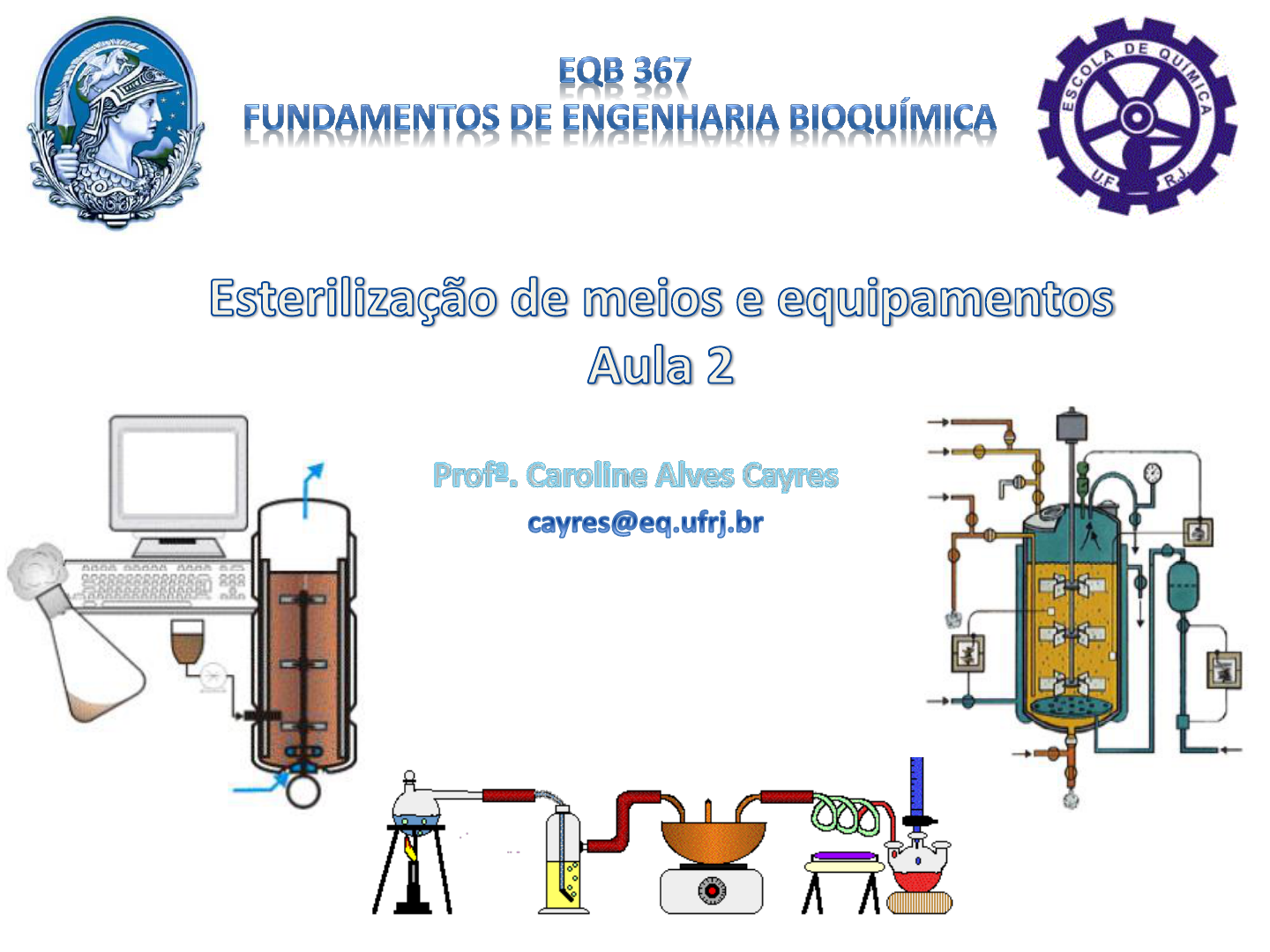

AULA 5 Esterilização de meios e equipamentos aula 2

Prévia do material em texto

Esterilização de meio e equipamento CONJUNTAMENTE
Modo descontínuo
Aquecimento
com
vapor direto*
Aquecimento
elétrico
Aquecimento
com
vapor
indireto
Resfriamento
indireto
O meio é agitado mecanicamente para assegurar a
mesma T em todos os pontos do sistema
* Acarreta diluição
do meio (≈10-15%)
Fases do modo descontínuo:
I. aquecimento
II. esterilização
III. resfriamento
q
qe
θe: t de esterilização
Ti: T inicial
Tm: T mínima
letal (TML)
Te: T esterilização
Tf: T final do meio
esterilizado = T de
fermentação
Algumas
horas
 Esterilização de meio e equipamento CONJUNTAMENTE
Modo descontínuo
 Esterilização de meio e equipamento SEPARADAMENTE
Esteriliza-se o equipamento por radiação, calor úmido ou agentes químicos
Agentes químicos
Limpeza e desinfecção manual
Desmontagem do equipamento
Limpeza dos componentes: remoção de resíduos (uso de detergentes)
Lavagem dos componentes com água: remoção dos detergentes
Montagem do equipamento e introdução da solução aquosa germicida
Drenagem da solução desinfetante
Remoção dos resíduos através da circulação de água ou outro fluido estéril
 Esterilização de meio e equipamento SEPARADAMENTE
Esteriliza-se o equipamento por radiação, calor úmido ou agentes químicos
Calor úmido
Injeção de
vapor direta
Válvula aberta
Injeção de
vapor direta até
p = 1 atm
Válvula fechada Válvula fechada
testerilização a
p = 1 atm
(≈20 min)
Entrada de ar estéril
Resfriamento Equipamento
estéril
 Esterilização de meio e equipamento SEPARADAMENTE
Esteriliza-se o equipamento por radiação, calor úmido ou agentes químicos
Agentes químicos
CIP (clean in place) ou limpeza sem desmontagem
 Esterilização de meio e equipamento SEPARADAMENTE
Esterilização do meio
Modo contínuo
O meio, sob Te, percorre o
tubo de retenção ou de
espera (TE), dimensionado
de modo que o t de
residência do meio no tubo
seja igual a θe
B: bomba
TC1 e TC2: trocadores de calor
I: injetor de vapor
T: termômetro
P: manômetro
V: válvula de redução de pressão
Haverá
diluição do
meio (≈10-
15%)
 Esterilização de meio e equipamento SEPARADAMENTE
Esterilização do meio
Modo contínuo
qe
θe: t de esterilização
q
Ti: T inicial
Tm: T mínima
letal (TML)
Te: T esterilização
Tf: T final do meio
esterilizado = T de
fermentação
Alguns
minutos
 Esterilização de meio e equipamento SEPARADAMENTE
Esterilização do meio
Esterilização descontínua
Menor perigo de contaminação
Problemas de corrosão
Decomposição de nutrientes (T
alta por longo t)
Consumo elevado de vapor e
água
Maior t ocioso do tanque de
fermentação
Esterilização contínua
Maiores T
Menor t de operação
Menor decomposição de nutrientes
Menor consumo de vapor e água
Melhor controle de T
Vazão promove agitação
Dimensões pequenas: tubo pode ser
constituído de ligas metálicas especiais
Pode ser usada nos processos de
cozimento e sacarificação de matérias-
primas amiláceas
 A velocidade de destruição, através do calor úmido, dos micro-organismos
presentes em um dado meio depende de vários fatores:
Do micro-organismo
gênero
espécie
linhagens
idade da cultura
existência ou não de
esporos
Do meio
composição
pH
presença de sólidos
em suspensão
Da temperatura
K
T constante
Ln N
q (min)
 Determinado micro-organismo, em suspensão em um dado meio, é mantido a T
constante a maior do que TML
 Como T > TML, então o número de micro-organismos vivos é uma função
decrescente do tempo
Então, do ponto de vista cinético, a destruição do micro-organismo se
comporta como uma reação de 1ª ordem
N: número de micro-organismos sobreviventes após
exposição a uma temperatura ‘T’ por um tempo ‘q’

K: constante da taxa (velocidade) de destruição
térmica do micro-organismo, medida em tempo-1
𝑑𝑁
𝑑𝜃
= −𝐾𝑁
↓K ↔ ↑resistência do micro-organismo
𝑑𝑁
𝑑𝜃
= −𝐾𝑁
Condições de contorno:
 θ = 0 → N = N0
 θ = θ → N = N
integrando...

𝑑𝑁
𝑁
= −𝐾𝜃
𝜃
0
𝑁
𝑁0
 𝐥𝐧
𝑵
𝑵𝟎
= −𝑲𝜽
T = constante
𝑵 = 𝑵𝟎𝒆
−𝑲𝜽
N0: nº de micro-organismos
no início da exposição à T,
correspondente à θ = 0.
K é uma função:
 do micro-organismo
 do meio
 da temperatura
 Tempo de redução decimal (D)
 tempo necessário para reduzir o nº de micro-organismo a 1/10 do valor
inicial
 ou seja: para destruir 90% dos micro-organismos vivos existentes
ln
𝑁
𝑁0
= −𝐾𝜃  N = 0,1N0
 θ = D
ln
0,1𝑁0
𝑁0
= −𝐾𝐷 ln 0,1 = −𝐾𝐷
𝑫 =
𝟐, 𝟑𝟎𝟑
𝑲

T = constante
D é uma função:
 do micro-organismo
 do meio
 da temperatura

 Ou seja: os mesmos
fatores que afetam K
 Tempo de redução decimal (D)
Destruição térmica de esporos
de Bacillus stearothermophilus
a 105°C
θ (min) N
25 8,5.104
50 3,5.104
100 6,0.103
200 2,0.102
250 40
ln
𝑁
𝑁0
= −𝐾𝜃 ln𝑁 = ln𝑁0 − 𝐾𝜃
Por regressão linear: ln𝑁 = 12,1626−0,0341𝜃
(r2 = 0,9998)
 Neste caso (T=105°C): K = 0,0341 min-1
 Se T = 121°C: K ≈ 3 min-1
T
influencia
K...
𝐷 =
2,303
𝐾
  Neste caso (T=105°C): D = 67,5 min
Ou seja: à T = 105°C, 90% dos
micro-organismos presentes
no meio considerado serão
destruídos em 67,5 min
A: constante de Arrhenius (empírica)
E: energia aparente de ativação de destruição (Kcal/mol de micro-organismos)
R: constante dos gases perfeitos
T: temperatura absoluta (K)
 Dependência de K com a temperatura
Equação de Arrhenius: 𝐾 = 𝐴 ∙ 𝑒−
𝐸
𝑅𝑇
linearizando...
𝐥𝐧𝑲 = 𝐥𝐧𝑨 −
𝑬
𝑹
𝟏
𝑻

 Dependência de K com a temperatura
Determinação de E tendo as curvas de destruição térmica
Conhecendo-se os valores de K para diferentes T´s:
ln𝐾 = ln𝐴 −
𝐸
𝑅
1
𝑇

Por regressão linear:
E = 68,7 kcal/mol
Bacillus stearothermophilus
Para muitos
micro-organismos:
65 < E < 85
kcal/mol)
 Destruição dos nutrientes do meio em função da esterilização
aquecimento de um meio
destruição de
micro-organismos
alterações em sua composição
 decomposição de
vitaminas
 reações entre açúcares
e proteínas
 T escolhida para a esterilização do meio desempenha papel relevante
↑Te ↔ ↓ destruição de nutrientes
existentes neste meio
Como
assim?!
 Destruição dos nutrientes do meio em função da esterilização
Vitamina E (Kcal/mol)
Vitamina A 14,6
Ácido fólico 16,8
Ácido ascórbico 23,1
Álcool pantotenílico 21
Cianocobalamina 23,1
Cloridrato de tiamina 22
Micro-organismo E (Kcal/mol)
Bacillus
stearothermophilus
68,7
Bacillus subtilis 76,0
Clostridium botulinum 82,0
Anaeróbico NCA 3679 72,4
Menores valores de E
 São mais sensíveis à ação de T
 Ou seja: são mais termolábeis
 Destruição dos nutrientes do meio em função da esterilização
Inativação, por ação do calor, de tiamina
contida em meios de cultivo
Te (°C) θ (min) Perda de tiamina
(%)
100 843 99,9
110 75 89
120 7,6 27
130 0,851 10
140 0,107 3
150 0,015 1
+
p
re
se
rv
ad
a
Esterilização HTST
(high temperature short time)
Melhores serão os
resultados obtidos
no bioprocesso
Trabalho valendo ponto!!!
Data da entrega: 23/05/2017 (terça-feira)
Prove que, sob temperaturas mais elevadas, a destruição de nutrientes
termossensíveis é reduzida (S2 > S1).
Dados:
• T1: temperatura de esterilização com tempo θ1
• T2: temperatura de esterilização com tempo θ2
• Si: concentração donutriente no meio esterilizado à temperatura Ti
• Ki: constante de destruição térmica do micro-organismo à temperatura Ti
• Ki’: constante de destruição térmica do nutriente à temperatura Ti
• E: energia de ativação de destruição do micro-organismo
• E’: energia de ativação de destruição do nutriente

• T2 > T1
• θ2 < θ1
• E’ < E
𝑐𝑎𝑙𝑐𝑢𝑙𝑎𝑟
𝜃1
𝜃2
 𝑝𝑎𝑟𝑎 𝑚𝑖𝑐𝑟𝑜
− 𝑜𝑟𝑔𝑎𝑛𝑖𝑠𝑚𝑜𝑠 𝑒 𝑛𝑢𝑡𝑟𝑖𝑒𝑛𝑡𝑒𝑠
 Algumas considerações...
os meios de fermentação não possuem uma única espécie de micro-
organismo a ser destruída
desta forma, escolhe-se um micro-organismo de referência conhecido,
altamente resistente ao calor
 em geral: Bacillus stearothermophilus esporulado
 lembrando que a esterilização é a operação que tem por finalidade destruir
TODOS os micro-organismos vivos
então: N = 0 no final da esterilização
ln
𝑁
𝑁0
= −𝐾𝜃 𝜽 =
𝟏
𝑲
∙ 𝐥𝐧
𝑵𝟎
𝑵

N = 0 ???
Impossível de resolver a
equação...
 Definimos a probabilidade de falha (P)
Seja:
Et = nº total de operações de esterilização realizadas nas mesmas
condições
Ef = nº total de operações de esterilização que falharam, ou seja, que
não conduziram a um meio estéril
𝑷 =
𝑬𝒇
𝑬𝒕
 𝜽 =
𝟏
𝑲
∙ 𝐥𝐧
𝑵𝟎
𝑷

Se multiplicar
por 100...
𝑷 = %
 Probabilidade de falha (P)
Exemplo:
P = 0,03 (ou 3%)
Ou seja:
A cada 100 reatores esterilizados, 3 não estão estéreis
Se N0 = nº micro-organismos vivos em cada reator antes da
esterilização
Então: nº de micro-organismos vivos em 100 reatores será
100.N0
Se considerarmos que a condição necessária e suficiente para que
falhe a esterilização de um reator seja que nele exista, após o
tratamento térmico, 1 micro-organismo vivo
Então: nº de micro-organismos vivos no final do tratamento
térmico em 100 reatores será 3
Ou seja: 1 em cada reator onde a esterilização falhou
 Probabilidade de falha (P)
Exemplo:
𝜃 =
1
𝐾
∙ ln
𝑁0
𝑃

Então:
𝜃 =
1
𝐾
∙ ln
100𝑁0
3
 =
1
𝐾
∙ ln
𝑁0
0,03

Exemplo numérico: um dado volume de meio a esterilizar contém 2,5.1010
micro-organismos vivos; K = 3,4 min-1.
Calcular θ para que:
a) P = 10%
𝜃 =
1
3,4
∙ ln
2,5. 1010
0,1
=
= 𝟕, 𝟕 𝒎𝒊𝒏
b) P = 1%
𝜃 =
1
3,4
∙ ln
2,5. 1010
0,01
=
= 𝟖, 𝟒 𝒎𝒊𝒏
c) P = 0,1%
𝜃 =
1
3,4
∙ ln
2,5. 1010
0,1
=
= 𝟗, 𝟏 𝒎𝒊𝒏
 Outras definições
𝐺𝑟𝑎𝑢 𝑑𝑒 𝑒𝑠𝑡𝑒𝑟𝑖𝑙𝑖𝑑𝑎𝑑𝑒 =
𝑁0
𝑁
 𝐸𝑓𝑖𝑐𝑖ê𝑛𝑐𝑖𝑎 = η =
𝑁0 −𝑁
𝑁0

Calcular o grau de esterilidade (N0/N) para a uma esterilização
descontínua, com eficiência η= 99,9999999999%
𝑁0
𝑁
= 1012
 Modo contínuo
qe
q
 Tanto o aquecimento quanto o
resfriamento são muito rápidos
 O cálculo de θ se resume na aplicação
da equação:
𝜽 =
𝟏
𝑲
∙ 𝐥𝐧
𝑵𝟎
𝑷



 T (oC)
Te
TML
Tamb
qo q1 q2 q3 q (min)
No
qAquecimento qe
qResfriamento
No
N1 < No N < N2 < N1
N
População contaminante
se reduz de N1 para N2



 T = cte
 Modo descontínuo
 Modo descontínuo
 Para calcularmos θ precisamos conhecer:
 N0
 P
 As curvas de aquecimento e resfriamento
 TML
 Te
 A variação de K com T K1
K2
K3
T1
T2
T3
Ln N/N0
q (min)
T1 > T2 > T3
ln
𝑁
𝑁0
= −𝐾𝜃
ln𝐾 = ln𝐴 −
𝐸
𝑅
1
𝑇

(Arrhenius)
 Modo descontínuo
ln
𝑁
𝑁0
= −𝐾𝜃
𝐾 = 𝐾(𝑇)
𝑇 = 𝑇(𝜃)
𝑲 = 𝑲(𝜽)
q
qe
A
Aquecimento: ln
𝑁𝑜
𝑁1
= 𝐴 𝐴 = 𝐾 ∙ 𝑑𝜃
𝜃1
𝜃0

T = Te = constante Esterilização: ln
𝑁1
𝑁2
= 𝐾𝑒𝜃𝑒
Resfriamento: ln
𝑁2
𝑁
= 𝑅 𝑅 = 𝐾 ∙ 𝑑𝜃
𝜃3
𝜃2

R
 Modo descontínuo
 Só interessam os valores inicial e final de micro-organismos. Então:
ln
𝑁0
𝑁1
∙
𝑁1
𝑁2
∙
𝑁2
𝑁
= 𝐾𝑒𝜃𝑒 + 𝐴 + 𝑅
ln
𝑁0
𝑁
= 𝐾𝑒𝜃𝑒 + 𝐴 + 𝑅
ln
𝑁0
𝑃
= 𝐾𝑒𝜃𝑒 + 𝐴 + 𝑅
𝜽𝒆 =
𝟏
𝑲𝒆
∙ 𝐥𝐧
𝑵𝟎
𝑷
−
𝑨 + 𝑹
𝑲𝒆
