Eletrotécnica atividade III
Pergunta 1
0,25 em 0,25 pontos

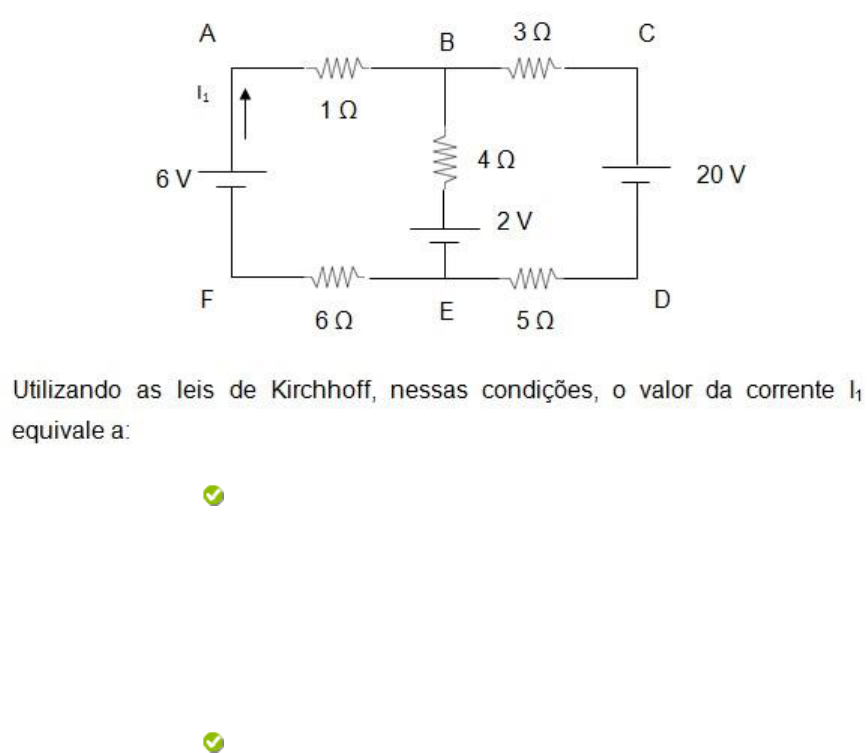

	Observe o circuito a seguir:




		Resposta Selecionada:
	d.
I1 = 0,207 A.
	Respostas:
	a.
I1 = 6,84x10-3 A.

	b.
I1 = 35,7 mA.

	c.
I1 = 7,49 A.

	d.
I1 = 0,207 A.
	Feedback da resposta:

Ao substituirmos o valor de I3 em qualquer uma das equações, encontraremos o valor de I2 e de I1. Então, teremos I2 = 1,362 A e, finalmente, i1 = -0,207 A.



Pergunta 2
0,25 em 0,25 pontos



	Na análise pelo método da Superposição, o procedimento de eliminar as entradas de energia ocorre porque




		Resposta Selecionada:
	b.
dessa forma determina-se a contribuição de uma fonte em detrimento da outra.
	Respostas:
	a.
evita a sobrecarga do circuito, como um todo.

	b.
dessa forma determina-se a contribuição de uma fonte em detrimento da outra.

	c.
as resistências compensam a ausência dos bipolos geradores.

	d.
assim, garante-se o balanço energético do circuito que está sendo analisado.
	Feedback da resposta:
	Na análise de um circuito pelo método da Superposição, tem-se como referência o fato de que o comportamento do circuito, como um todo, é resultado da influência de cada fonte geradora de energia, individualmente. Logo, no procedimento de análise, quando se analisa a contribuição de uma dessas fontes, deve-se, obrigatoriamente, eliminar o efeito da outra. Nesse caso, se curto-circuitam fontes de tensão e se abrem fontes de corrente no circuito. Assim sendo, a resposta da alternativa D é a correta.



Pergunta 3
0,25 em 0,25 pontos



	Quando representamos um circuito elétrico por meio da utilização de símbolos interligados por linhas, estamos utilizando a representação




		Resposta Selecionada:
	a.
esquemática.
	Respostas:
	a.
esquemática.

	b.
pictorial.

	c.
seção transversal.

	d.
em blocos.
	Feedback da resposta:
	A representação de circuitos elétricos por meio de diagramas que utilizam símbolos padronizados, interligados por linhas, é a esquemática. Nesse tipo de diagrama, os símbolos se associam aos diferentes componentes e suas funções no circuito.



Pergunta 4
0,25 em 0,25 pontos



	Um circuito elétrico é um




		Resposta Selecionada:
	c.
caminho fechado.
	Respostas:
	a.
ponto específico dentro de um aparelho elétrico.

	b.
conceito da eletrotécnica.

	c.
caminho fechado.

	d.
caminho aberto.
	Feedback da resposta:
	Por definição, um circuito elétrico é um caminho fechado, constituído por materiais condutores (pelos quais passam as cargas elétricas) e por dispositivos ou componentes (com funções específicas) interligados.
