1
Cimento Portland
Universidade de Pernambuco
Escola Politécnica
Curso: Engenharia Civil
NBR 11582 (MB 3435)/91
Determinação da expansibilidade
de Le Chatelier
Objetivo do ensaio
� Estabelecer o método de determinação
das expansibilidades a quente e a frio
da pasta de cimento utilizando agulha
de Le Chatelier
� Determinar o aumento de volume da
pasta de cimento
Importância
� Apresenta uma idéia do aumento de volume
que pode ocorrer nos concretos da obra,
produzidos com o mesmo cimento
� Dependendo do aumento de volume que
pode ocorrer no concreto, podem haver
problemas na estrutura

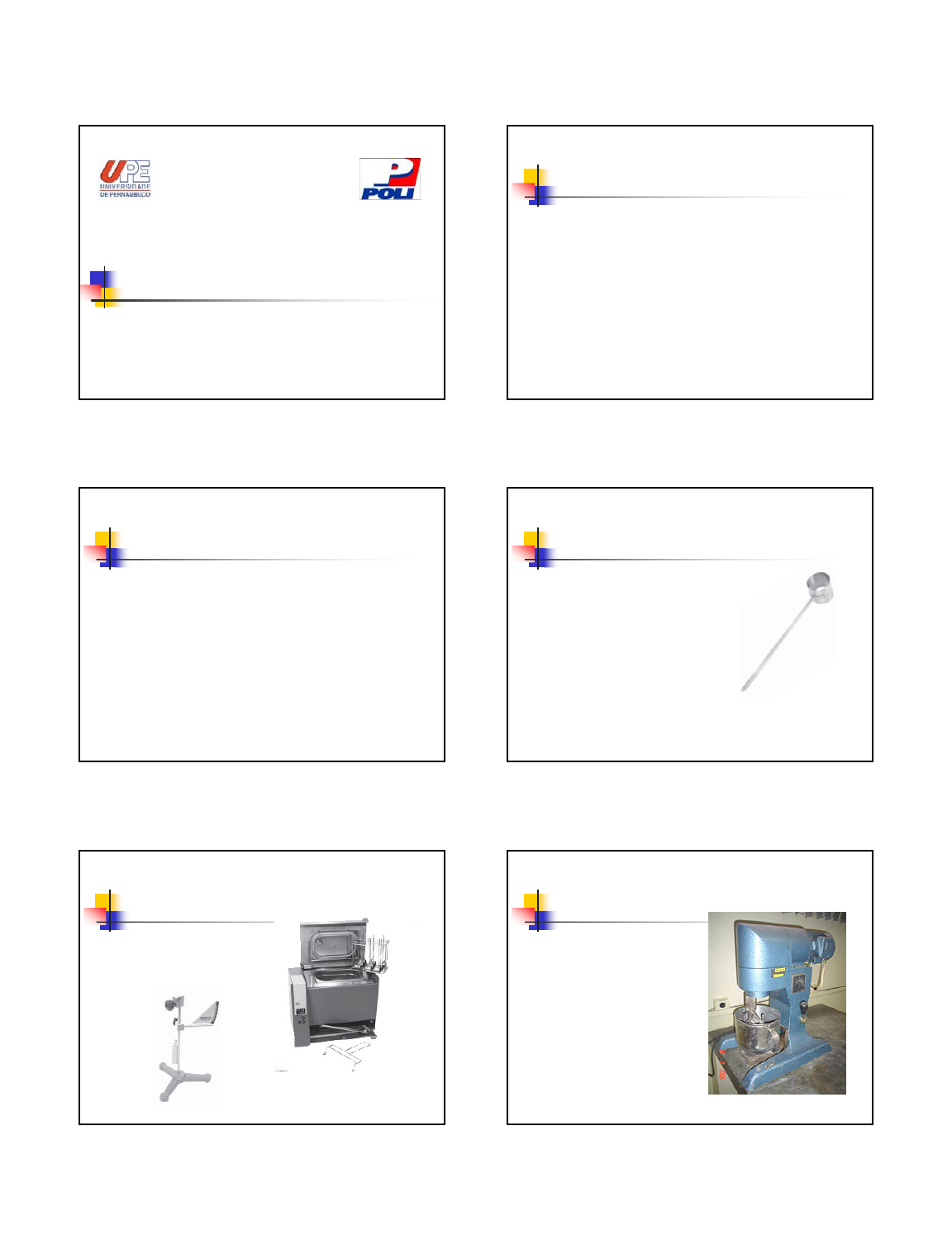

Aparelhagem
� Agulha de “Le Chatelier”
� Espátula
� Placas de vidro
� Régua milimetrada
com divisão de 0,5 mm
� Óleo mineral
Aparelhagem
� Banho maria
� Aparelho aferidor
Aparelhagem
� Misturador mecânico
� Cuba
� Pá
� Balança
� Cronômetro
� Espátula
2
Procedimento
� A temperatura ambiente deve estar no
intervalo de (24 ± 4) °C
� A temperatura da água de amassamento
deve ser (23 ± 2) °C
� A umidade relativa do ar não deve ser
inferior a 50 %
Procedimento
� Verificar a flexibilidade da agulha prendendo
uma de suas hastes a uma pinça fixa e
deixando a outra haste aproximadamente
em posição horizontal
� Pendurar uma massa de 300 g no lugar em
que a haste se destaca do molde e verificar
se existe um afastamento de 15 a 30 mm de
sua posição inicial
Procedimento
� Separar 500 g de cimento
� Medir a água determinada pelo ensaio de
consistência normal com precisão de 0,1 g
� Introduzir a água na cuba do misturador
mecânico e adicionar lentamente o cimento
por 30 s
� Ligar o misturador na velocidade baixa por
30 s
Procedimento
� Parar o misturador por 120 s e raspar as laterais
da cuba e a pá durante os primeiros 15 s
� Ligar o misturador na velocidade alta por 60 s
� Apoiada pela base do cilindro, colocar cada
agulha sobre uma placa de vidro lubrificada com
óleo mineral e, com a ajuda de uma espátula fina,
preenchê-la com a pasta de cimento
Procedimento
� Rasar o topo do molde, cobri-la também
com placa de vidro lubrificada e colocar
sobre esta peso suficiente para que o
cilindro não gire devido ao peso das hastes
� Repetir esta etapa até moldar seis corpos-
de-prova, sendo três destinados aos ensaio
a quente e outros três para o ensaio a frio
Procedimento
� Logo após a moldagem, o conjunto
(agulha, corpo-de-prova, placas de
vidro e contrapeso) deve ser imerso
em tanque de água potável, mantida
à temperatura de (23 ± 2) ºC, durante
(20 ± 4) horas
Cura inicial
3
Procedimento
� Terminado o período de cura inicial,
retirar as placas de vidro e colocar as
agulhas de “Le Chatelier” no tanque de
água a (23 ± 2) ºC, durante seis dias, em
posição tal, que as extremidades de suas
hastes fiquem fora da água
Cura a frio
Resultados
� Medir os afastamentos das extremidades das
agulhas (mm)
� logo após a moldagem dos corpos-de-prova
� após 7 dias consecutivos em água a (23 ± 2) ºC
Nota: A expansibilidade a frio é a diferença dos
afastamentos encontrados após a moldagem e
após 7 dias de cura
Expansibilidade a frio
Procedimento
� Terminada a cura inicial, retirar as placas de
vidro, colocar as agulhas em um recipiente
cheio de água a (23 ± 2)ºC, deixando as
extremidades das hastes fora da água
� Aquecer progressivamente a água até a
ebulição que deve começar entre 15 e 30 min
� A ação da água quente deve durar 5 h ou
mais, a depender do item resultados
Cura a quente
Resultados
� Medir os afastamentos das extremidades das
agulhas (mm)
� imediatamente antes do início do aquecimento da água
� após 3 h de ebulição, sem haver o resfriamento dos cp’s
� de 2 em 2 horas, até que não se verifiquem, em duas
medições consecutivas, variações de afastamento das
extremidades das hastes
Nota: A expansibilidade a quente é a diferença entre o
último e o primeiro afastamento medido
Expansibilidade a quente
Expressão dos resultados
� O resultado da expansibilidade a frio
e a quente é a média de 3
determinações, respectivamente,
sendo expresso em milímetros, com
aproximação de 0,5 mm
Tipo de cimento
Portland Classe
Expansibilidade
A frio (mm) A quente (mm)
CP I
CP I-S
25
32
40
≤ 5
≤ 5
CP II-E
CP II-Z
CP II-F
25
32
40
≤ 5 ≤ 5
CP III
25
32
40
≤ 5 ≤ 5
CP IV 25
32
≤ 5 ≤ 5
CP V-ARI ≤ 5 ≤ 5
Critérios
