QUESTÃO 1.

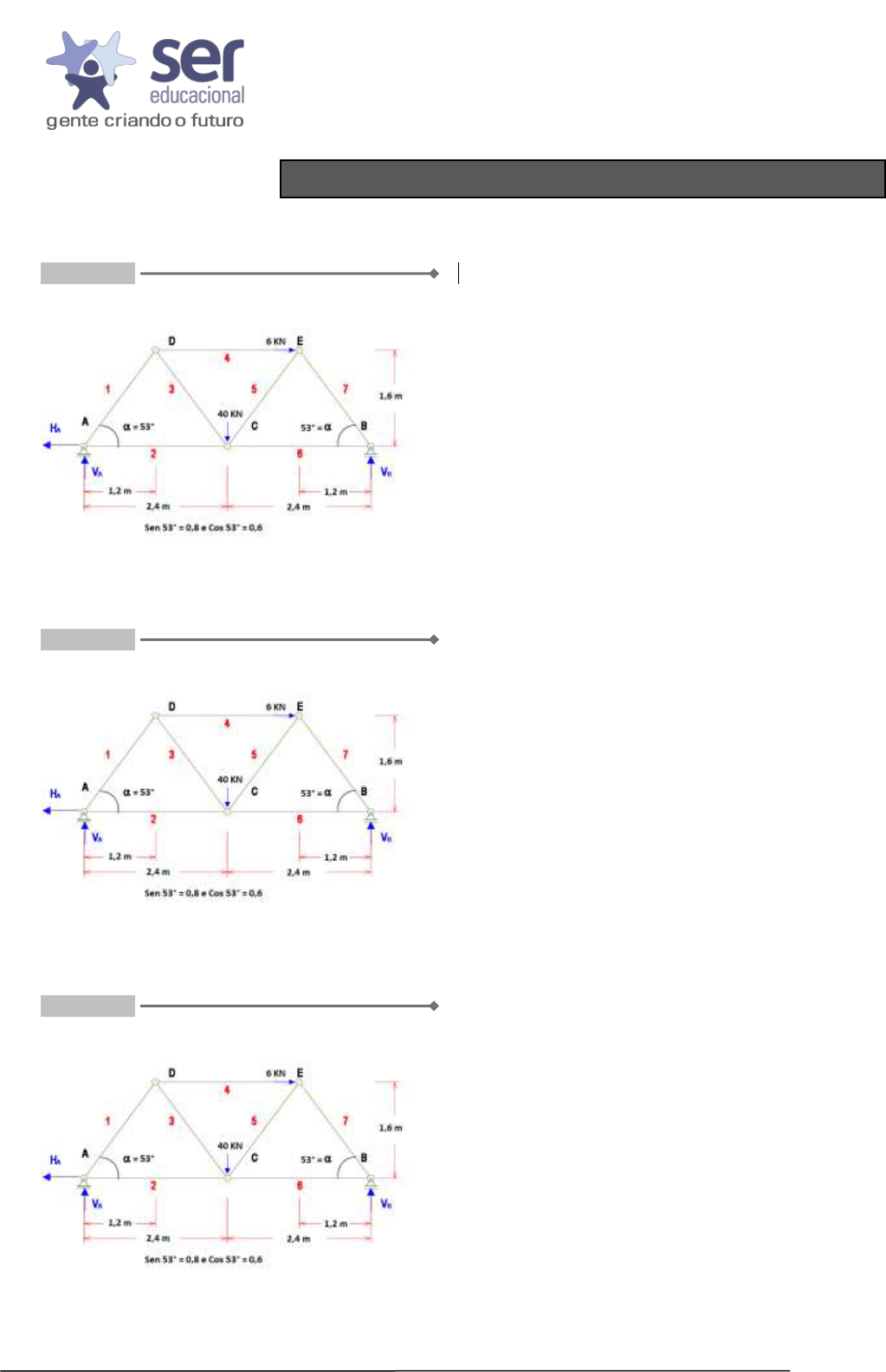

A coberta de um galpão industrial feita de estrutura metálica tem como sistema estrutural o uso de treliças,
conforme figura a seguir.

No seu dimensionamento, o valor da reação VA é:

R: 18 KN.

QUESTÃO 2.
A coberta de um galpão industrial feita de estrutura metálica tem como sistema estrutural o uso de treliças,
conforme figura a seguir.

No seu dimensionamento, o valor da reação VB é:

R: 22 KN.

QUESTÃO 3.
A coberta de um galpão industrial feita de estrutura metálica tem como sistema estrutural o uso de treliças,
conforme figura a seguir.

No seu dimensionamento, o valor da reação HA é:

ESTRUTURAS
 Página 2 de 4

R: 6 KN.

QUESTÃO 4.
A coberta de um galpão industrial feita de estrutura metálica tem como sistema estrutural o uso de treliças,
conforme figura a seguir.

No seu dimensionamento, o valor do esforço da barra 1 é:

R: 22,5 KN.

QUESTÃO 5.
A coberta de um galpão industrial feita de estrutura metálica tem como sistema estrutural o uso de treliças,
conforme figura a seguir.


No seu dimensionamento, o valor do esforço da barra 2 é:

R: 19,5 KN.

QUESTÃO 6.
A coberta de um galpão industrial feita de estrutura metálica tem como sistema estrutural o uso de treliças,
conforme figura a seguir.


No seu dimensionamento, o valor do esforço da barra 3 é:

R: 22,5 KN.




 Página 3 de 4


QUESTÃO 7.
A coberta de um galpão industrial feita de estrutura metálica tem como sistema estrutural o uso de treliças,
conforme figura a seguir.




No seu dimensionamento, o valor do esforço da barra 4 é:

R: 27 KN.

QUESTÃO 8.
A coberta de um galpão industrial feita de estrutura metálica tem como sistema estrutural o uso de treliças,
conforme figura a seguir.



No seu dimensionamento, o valor do esforço da barra 7 é:

R: 27,5 KN.

QUESTÃO 9.
A coberta de um galpão industrial feita de estrutura metálica tem como sistema estrutural o uso de treliças,
conforme figura a seguir.



No seu dimensionamento, o valor do esforço da barra 6 é:

R: 16,5 KN.
 Página 4 de 4


QUESTÃO 10.
A coberta de um galpão industrial feita de estrutura metálica tem como sistema estrutural o uso de treliças,
conforme figura a seguir.




No seu dimensionamento, o valor do esforço da barra 5 é:

R: 27,5 KN.
