Questão 1/5 - Desenho Técnico
Existem peças com muitos detalhes que não são vistos normalmente, tais como: furos, roscas, ranhuras, rebaixos e detalhes internos e que precisam ser informados para que a peça seja visualizada corretamente. Para essa visualização é usado um tipo de linha, na mesma espessura das linhas principais da peça e que indicam esses detalhes internos e até detalhes do lado oposto da peça, oculto por uma determinada face. Para essa visualização, qual o tipo de linha deve ser usado?
Nota: 20.0

	A
	Linhas tracejadas
Você acertou!
Resposta: rota de aprendizagem aula 2

	B
	Linhas traço e ponto

	C
	Linhas de centro

	D
	Linhas traço dois pontos
Questão 2/5 - Desenho Técnico

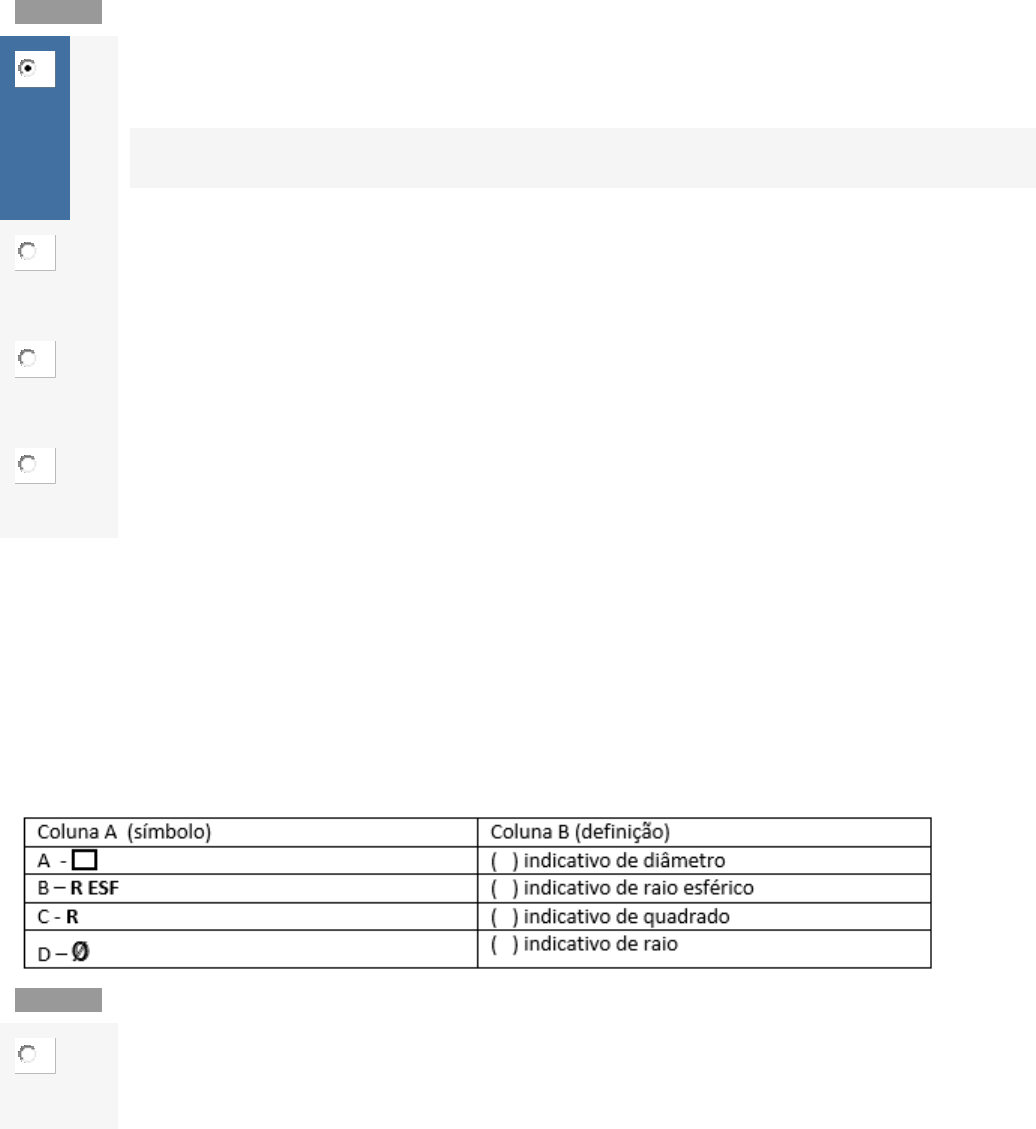

Nos desenhos técnicos além das cotas que nos dão a noção exata do tamanho do objeto a ser fabricado, temos também alguns símbolos usados, os quais nos  indicam uma série de particularidade nos desenho. Relacione a coluna A (símbolo) com a coluna B (definição do símbolo).
Nota: 20.0

	A
	D – B – C - A

	B
	D – B – A – C
Você acertou!
Resposta: rota de aprendizagem aula 3

	C
	B – C – A – D

	D
	B – D – C - A
Questão 3/5 - Desenho Técnico
Complete os espaços em branco no parágrafo a seguir, em relação ao local correto de colocação das cotas em desenhos técnicos:
“Nas linhas de cotas __________ o número (valor da cota) deverá estar __________ da linha de cota, enquanto que nas cotas __________ o número deverá estar à __________ da linha de cota”.
Nota: 20.0

	A
	verticais – abaixo – horizontais – abaixo

	B
	horizontais – acima – verticais – esquerda

Você acertou!
Resposta: rota de aprendizagem aula 3

	C
	horizontais – abaixo – verticais – esquerda

	D
	verticais – direita – horizontais - acima
Questão 4/5 - Desenho Técnico
O Desenho Técnico é uma expressão gráfica que tem por finalidade a representação de forma, dimensão e posição de objetos de acordo com as necessidades de um projeto. Para uma padronização dos desenhos e para que eles sejam uma linguagem universal, é preciso seguir alguns padrões. Nas representações ortogonais podemos utilizar dois tipos de projeção das vistas, são eles 1° Diedro e 3° Diedro. Analise as proposições a seguir e marque V para as verdadeiras ou F para as falsas, em relação a esses Diedros e marque a alternativa correta:

(   ) O sistema de projeção no 1º Diedro é conhecido como Método Alemão
(   ) O sistema de projeção no 1º Diedro é adotado pela ABNT
(   ) O sistema de projeção no 3º Diedro é adotado pela norma alemã DIN
(   ) O sistema de projeção no 3º Diedro é conhecido como Método Americano
Nota: 20.0

	A
	V – V – V – V

	B
	V – F – V – V

	C
	F – V – V – F

	D
	V – V – F – V

Você acertou!
Resposta: rota de aprendizagem aula 2
Questão 5/5 - Desenho Técnico
Muitas vezes a visualização de um desenho apenas nas suas projeções ortogonais pode ser complicado e pode-se amenizar tal fato com o uso de um desenho em perspectiva. Existem alguns tipos de perspectivas em desenho técnico, porém a mais utilizada é a perspectiva isométrica. Qual das perspectivas a seguir representa o ângulo correto para se desenhar uma perspectiva isométrica?
Nota: 20.0

	A


	B


	C

Você acertou!
Resposta: rota de aprendizagem aula 2

	D
