INSTALAÇÕES HIDRÁULICAS - CT
INSTRUÇÕES:
Esta atividade contém 1 (uma) atividade, totalizando 10 (dez) pontos.
A tarefa deve ser executada de forma individual e pessoal.
Ao terminar, grave o arquivo com o nome: “Seu Nome_APF_Instalações_Hidráulicas”
Poste o arquivo no sistema
Em caso de dúvidas de como proceder, consulte o seu Tutor
Esta atividade busca testar os conhecimentos desenvolvidos nesta disciplina.

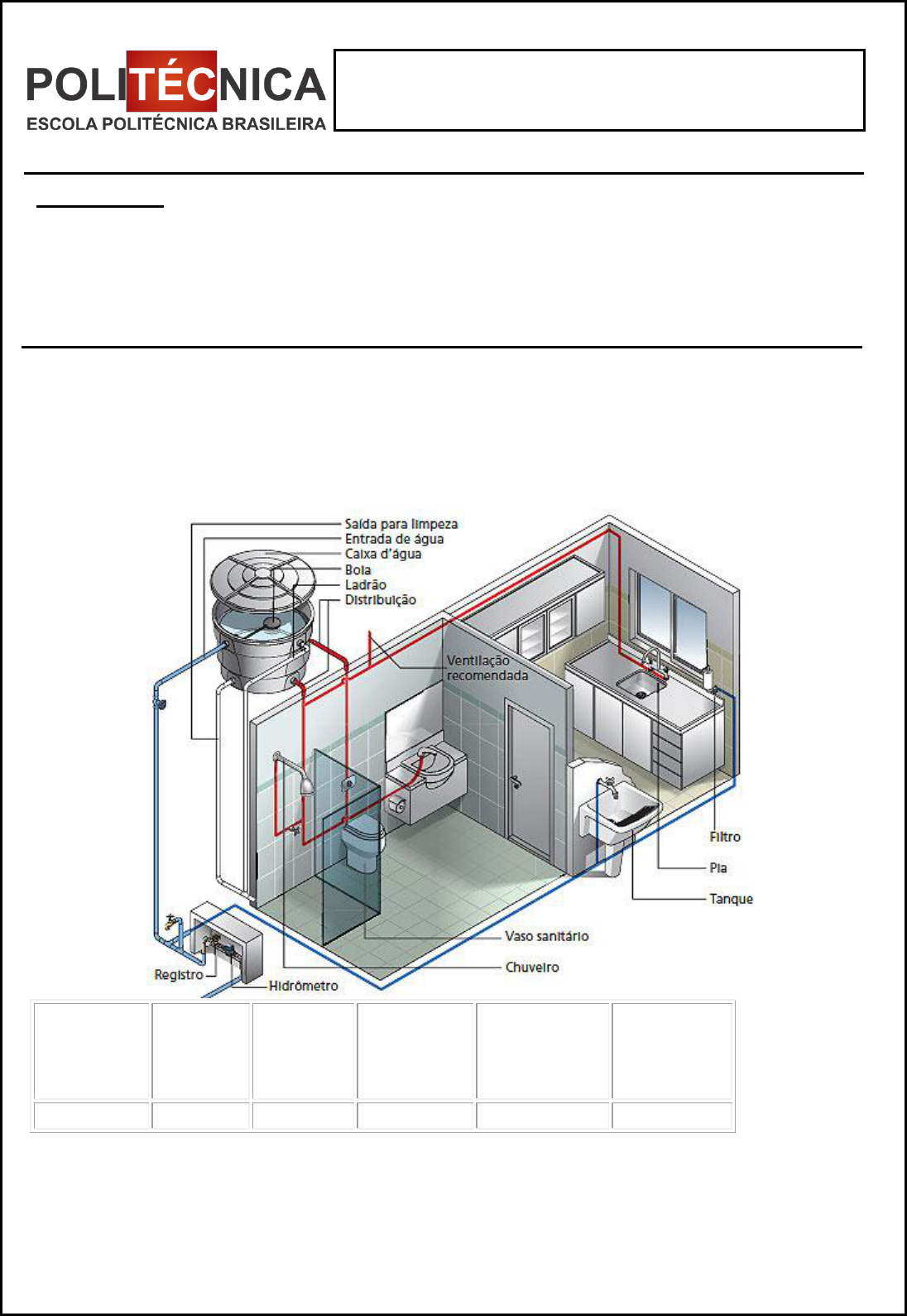

Para isso, análise a imagem abaixo e elabore um projeto hidráulico para esta casa, destacando o dimensionamento do reservatório e das tubulações, assim como o sistema de aquecimento da água. Considere que 4 pessoas moram na mesma e toda a rede hidráulica está destacada na imagem através das tubulações azul (apenas água fria) e vermelha (água quente e fria).
	Número de dormitórios
	taxa de ocupação
	estimativa de consumo (l/dia)
	Capacidade em dias
	Extras (dependência de empregada)
	TOTAL ( l )
	4
	2
	150
	2
	0
	2400

Ambiente Temperatura indicada
 Lavanderias 75º C a 85º C
Cozinhas 60º C a 70º C
 Uso pessoal e banhos 35º C a 50ºC
Trecho A/B que vai para a torneira do jardim, o peso relativo de 0,4 que neste caso corresponde a 20mm (para tubulação soldável) ou ½ (para tubulação roscável).
trecho B/C que vai para o tanque peso relativo 0,7, que neste caso corresponde a 20mm (para tubulação soldável) ou ½ (para tubulação roscável).
trecho C/D que vai para o chuveiro peso relativo de 0,1, mesmo valor de A/B corresponde a 20mm (para tubulação soldável) ou ½ (para tubulação roscável).
Trecho D/E que vai para válvula de descarga peso relativo 32 corresponde a 40mm (para tubulação soldável) ou 1. ¼” (para tubulação roscável
Trecho E/F que vai para o lavatório de mão do banheiro peso relativo 0,3, que neste caso corresponde a 20mm (para tubulação soldável) ou ½ (para tubulação roscável).
Trecho F/G que vai para pia da cozinha peso relativo 0,7, que neste caso corresponde a 20mm (para tubulação soldável) ou ½ (para tubulação roscável).
Reservatório Inferior:
3/5 x 2.400 = 1440 litros
Reservatório Superior
2/5 x 2.100 = 960 litros
