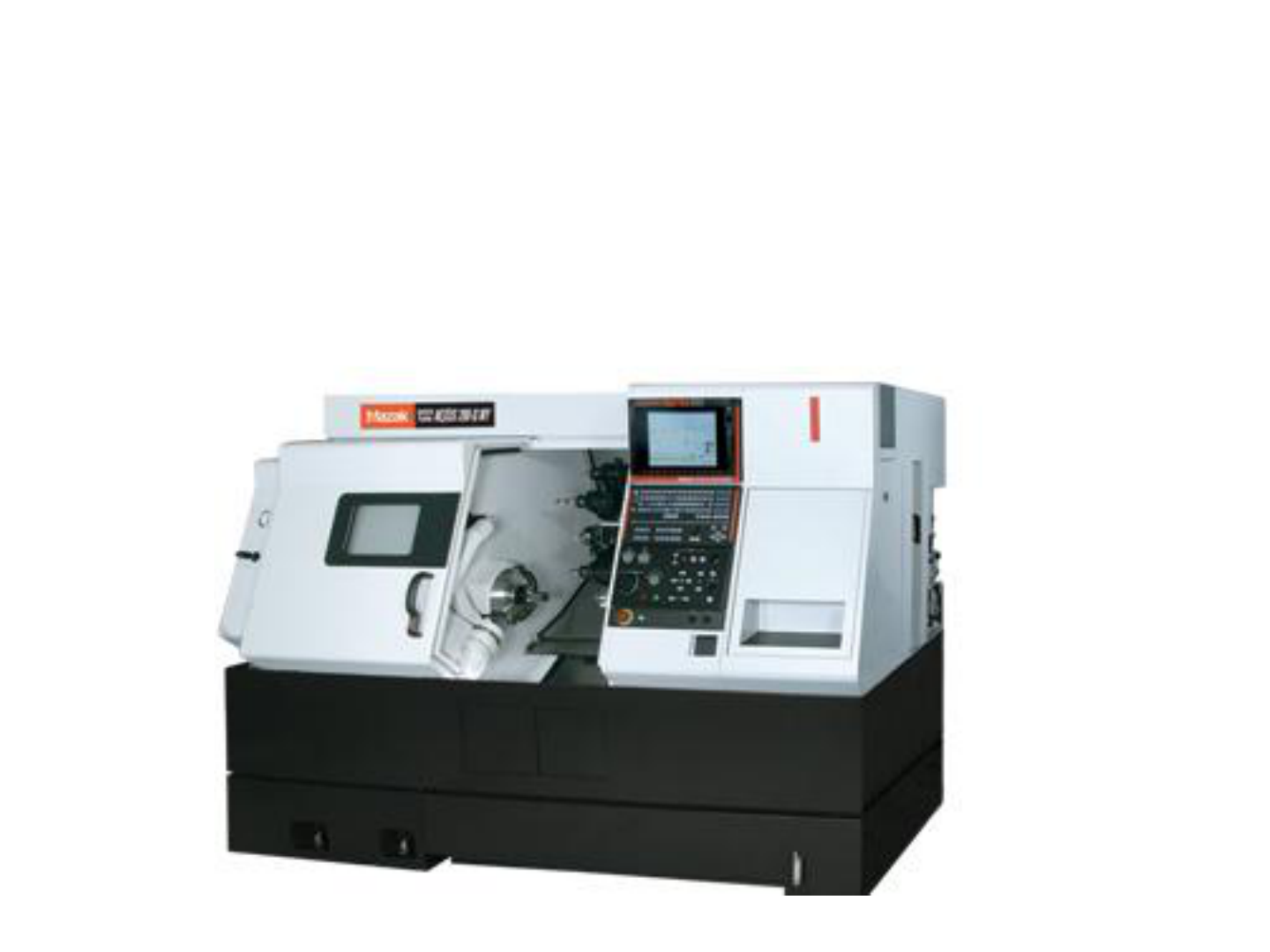

PROGRAMAÇÃO MANUAL PARA
TORNEAMENTO UTILIZANDO O COMANDO
MAZATROL
MOVIMENTO DE POSICIONAMENTO
x
Z
G0 Xxxx.xxxx Zzzz.zzzz
G0 Uuuu.uuuu Wwww.www
X
Z
W
U/2
OBS.: sistema de coordenadas cartesianas e unidade
dimensional em milímetros
INTERPOLAÇÃO LINEAR
x
Z
G1 Xxxx.xxxx Zzzz.zzzz F???
G1 Uuuu.uuuu Wwww.www F???
X
Z/W
OBS.: sistema de coordenadas cartesianas e unidade
dimensional em milímetros
U/2
G0
VELOCIDADE DE AVANÇO E AVANÇO POR
VOLTA
 O AVANÇO PODE SER SÍNCRONO OU ASSÍNCRONO EM RELAÇÃO À
ROTAÇÃO DO EIXO ÁRVORE.
O MODO SÍNCRONO É DEFINIDO PELO COMANDO G99
O ASSÍNCRONO POR G98
G98 E G99 SÃO MODAIS
SÍNCRONO – G99 [mm/v] ASSÍNCRONO – G98 [mm/min]

0.0001 - 500 1 – 24000
Fx
Fz
O valor da velocidade de avanço é uma resultante dos
avanços individuais (Fx,Fz)

para fins práticos o modo síncrono é preferível, pois o
avanço, ao invés da velocidade de avanço, é uma variável
independente no processo de usinagem

 Mesmo em operações de desbaste, o avanço é baixo.
Geralmente inferior a 1mm/v

INTERPOLAÇÃO CIRCULAR (programação baseada no centro do arco)
G2 (G3)Xxxx.xxxx Zzzz.zzzz Iiii.iiiiKkkk.kkkkF0.fff
G2(G3) Uuuu.uuuu Wwww.www Iiii.iiiiKkkk.kkkk F0.fff
OBS.: sistema de coordenadas cartesianas e unidade
dimensional em milímetros
G2 – sentido horário
G3 – sentido anti-horário
I,K - coordenadas do centro
arco a partir do ponto inicial
F – avanço por volta
INTERPOLAÇÃO CIRCULAR (programação baseada no raio do arco)
G2 (G3)Xxxx.xxxx Zzzz.zzzz Rrrr.rrrrF0.fff
G2(G3) Uuuu.uuuu Wwww.www Rrrr.rrrr F0.fff
OBS.: sistema de coordenadas cartesianas e unidade
dimensional em milímetros
CORREÇÃO DO RAIO DE CORTE (CRC)
G42 - Ferramenta à direita do
contorno
G41 - Ferramenta à esquerda do
contorno
G40 – CANCELA A CORREÇÃO
CICLO FIXO PARA DESBASTE LONGITUDINAL (G71)
Executa o desbaste, com uma
profundidade máxima de
ap*, para o contorno
acabado (B-I), deixando um
sobrematerial definido por
dU,dW
G71 Uap* RdR
G71 A P_Q_UdU WdW F_
CICLO FIXO PARA DESBASTE TRANSVERSAL (G72)
Similar ao G71, porém o desbaste é
radial e ap* é tomada na direção Z
G72 Wap* RdR
G72 A P_Q_UdU WdW F_
A – início do ciclo de desbaste/acabamento
B – início do perfil de acabamento
C- fim do perfil de acabamento

CICLO FIXO PARA DESBASTE PARALELO
 AO CONTORNO ACABADO (G73)
Realiza “R” passadas em
desbaste paralelas ao
contorno acabado .
Utilizado no torneamento
de peças fundidas ou
forjadas.
G73 UdI Wdk RR
G73 A P_Q_UU WW F_
CICLO FIXO PARA FURAÇÃO COM CONTROLE
DO CAVACO (G74)
Fura até uma
profundidade Q
e retorna R .
R – valor da retração
Z /W – coordenada axial do final do furo (absoluto/incremental)
Q – profundidade sem retração
F - avanço
CICLO PARA ROSCAMENTO (G76)
Executa o roscamento em n+1
passadas.,sendo que a
profundidade da última passada
(acabamento) é definida em
separado (R) e as demais são
calculadas em função da primeira
(Q) e a altura da rosca (P)
Ex: rosca cilíndrica
G76 Pmra RR
G76 X/U Z/W Ri Pk Q F
m – nº de repetições da passada de
acabamento
r – comprimento da saída da rosca (x10)
a – ângulo da rosca
R – sobrematerial p/ acabamento
i – diferença radial (somente p/ roscas cônicas)
K – altura da rosca
Q – profundidade da 1ª passada
F – passo da rosca


CICLO PARA ROSCAMENTO (G76)
0
2
4
6
8
10
12
14
16
0 5 10 15 20 25
prof
ap
iQQ *
DETERMINAÇÃO DA ALTURA DA ROSCA (k)
EXEMPLO: rosca triangular métrica ABNT NBR ISO 724
D Diâmetro maior da rosca interna no perfil básico
(diâmetro nominal)
d Diâmetro maior da rosca externa no perfil básico
(diâmetro nominal)
D1 Diâmetro menor da rosca interna no perfil básico
d1 Diâmetro maior da rosca externa no perfil básico
D2 Diâmetro de flanco da rosca interna no perfil básico
d2 Diâmetro de flanco da rosca externa no perfil básico
H Altura do triângulo fundamental
P Passo
k Altura (profundidade) corrigida p/ torneamento
EXEMPLO – EXERCÍCIO #1
O1 (PROGRAMA EXERCICIO 1 – 2ª
FIXAÇÃO)
Comentários são separados por
parênteses
G21G40G99 Cada linha (bloco) é separado por um
caractere correspondente ao fim de linha
(return). Espaços não são necessários.
G50S3500 G50 – rotação máxima (S em RPM)
G53.5 Origem do sistema de coordenadas da
peça
G28UW Movimento rápido para o ponto de
troca,neste caso o “home position”
T0101 (FERR. DESBASTE) T (tool): número (1 a 12) e corretor
G96S135M4 G96 = Vc constante (S em m/min). M4
rotação anti-horária
G0X103.ZM8 M8 – liga bomba p/ fluido de corte
G41 Correção do raio de corte (CRC) –
ferramenta à esquerda do contorno. Esse
comando pode ser dispensado, caso a
origem do SCf esteja no prolongamento
das arestas, pois o movimento é paralelo
a um dos eixos, neste caso o eixo X.
G1X-1. F0.28 O valor do avanço (F) é obrigatório para o 1º movimento de avanço
(G1/G2/G3).
G40 Cancela CRC
G0X103.Z1. Início do ciclo de desbaste
G71U4.R1. Ciclo de desbaste (deve ser declarado em dois blocos)
G71 P10 Q20 U1. W-0.15 F0.28 P e Q indicam o início do trecho contendo o acabamento.
N10 G0X32. N10 marca o início do contorno a ser acabado. O primeiro
movimento pode ser em G0, pois é de posicionamento, mas apenas
em um eixo.
G1X40.W-4. F0.15
Z-42.5
G2X45. Z-45 R2.5
G1 X54.
X60. W-3.
Z-79.5
G2X65. Z-82.
N20 G1X101. N20 marca o fim do contorno a ser acabado. Sendo o desbaste
paralelo ao eixo Z (G71), o valor do último X programado deve ser
inferior aquele do início do ciclo.
G28UW
T0202 (FERRMENTA P/ ACABAMENTO)
G96S250M4
G0X103.Z1.
G42 CRC acionada – ferramenta à direita do contorno
G70 P10Q20 (CICLO DE ACABAMENTO) G70 – ciclo de acabamento (repete o contorno programado em N10-
N20 e devolve o controle p/ a linha seguinte
G40
G28UW
M9 Desliga a bomba de fluido de corte
M2 Fim de programa (pode ser um M30)
