Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
1

www.medresumos.com.br


DIFUSÃO

Difusão consiste na simples movimentação de moléculas, causada
pela diferença de concentração das mesmas. Contudo, a difusão abrange um
conceito ainda maior, incluindo a movimentação da água, além de outros
fatores que influenciam neste processo de movimento, tais como: tamanho e
solubilidade das moléculas, temperatura, etc.

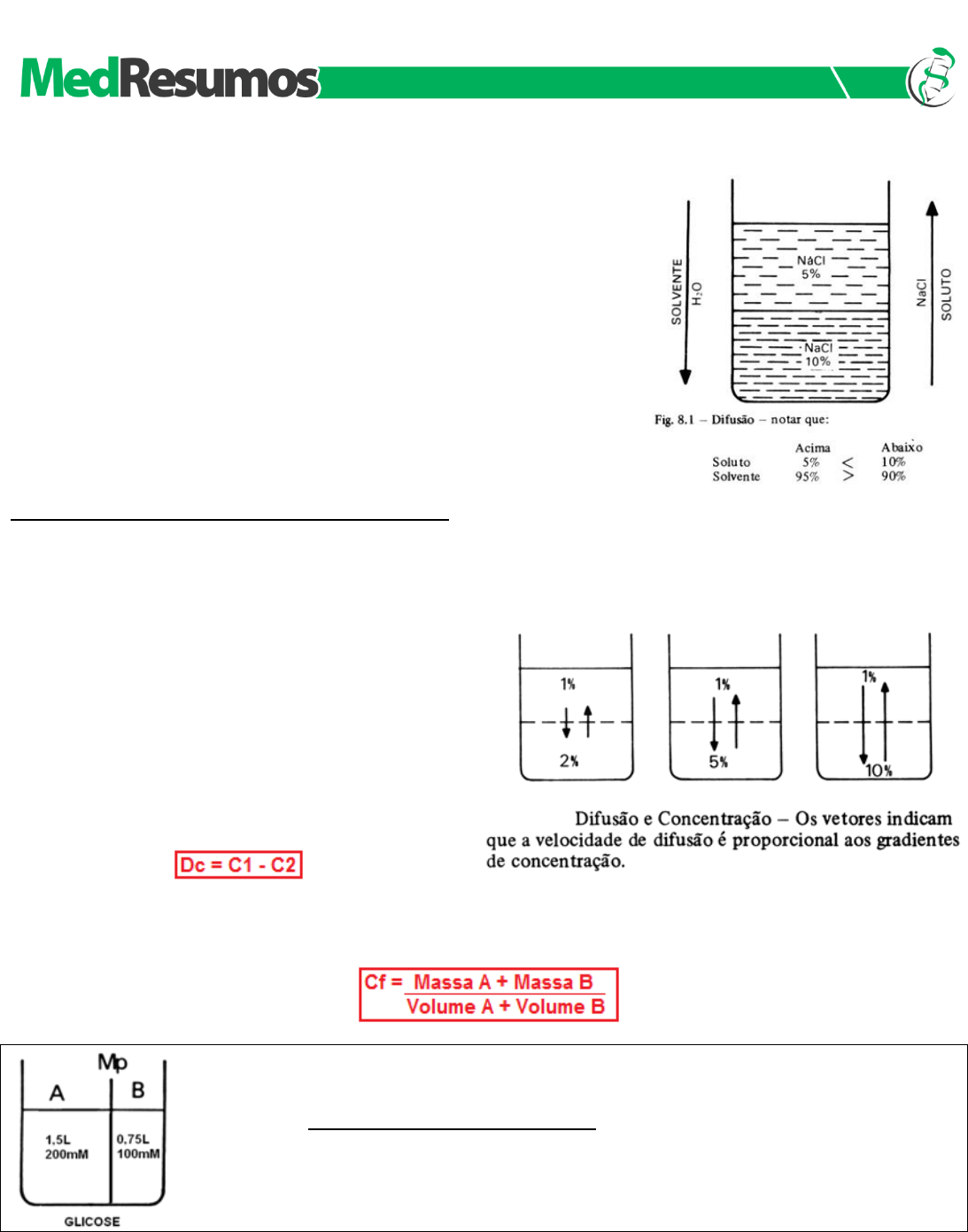

No exemplo ao lado, é possível observar que haverá movimentação
do solvente de “A” para “B”, e do soluto de “B” para “A”. Essa movimentação
caracteriza o fenômeno da difusão, e é finalizada quando ambos os líquidos
atingirem uma concentração comum.







FATORES QUE INTERFEREM NA DIFUSÃO
 Dentre os principais fatores que interferem no processo de difusão, podemos citar:
 Gradiente de concentração das partículas do meio
 Tamanho das moléculas ou das partículas
 Temperatura

GRADIENTE DE CONCENTRAÇÃO
O gradiente de concentração é de grande
importância para o estudo da difusão, uma vez que,
como foi visto anteriormente a propósito de seu conceito,
a difusão é o principal responsável pela movimentação
das partículas e depende diretamente da concentração
destas partículas.
O exemplo ao lado explica que quanto maior a
diferença de concentração (Dc) entre as soluções, mais
intensa será a difusão, por meio do qual poderemos
instituir a seguinte relação:


OBS
1
: Concentração de equilíbrio. Para se calcular a concentração final em casos em que os volumes são iguais,
basta calcular a média aritmética das concentrações envolvidas. Contudo, quando os volumes das concentrações são
diferentes, a concentração final (Cf) pode ser calculada de acordo com a seguinte fórmula:



Ex: Tomando como base a figura ao lado, e sabendo que Massa = Concentração x Volume,
temos:
 Cf = (200mM x 1,5L) + (100mM x 0,75L)
 1,5L + 0,75L

 Cf = 166mM





Arlindo Ugulino Netto.
BIOFÍSICA 2016
Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
2

www.medresumos.com.br


OBS
2
: O gráfico da concentração em função do tempo, exemplificado
na figura ao lado, demonstra o que ocorre em um processo de difusão.
Considerando que o compartimento A (Ca) apresenta glicose em maior
concentração do que o compartimento B (Cb), haverá a passagem de
soluto de um meio para o outro (A → B), até que suas concentrações
atinjam um equilíbrio, que está evidenciado no ponto Cf, representando,
assim, a concentração final de equilíbrio.







TAMANHO DAS PARTÍCULAS
Evidentemente, o tamanho dos veículos interfere no transito de uma cidade: veículos longos lentificam e
atrapalham na fluidez de uma via bastante movimentada, enquanto que motos e carros menores tendem a aumentar a
velocidade da via e, desta forma, reduzir o congestionamento.
Molecularmente, o tamanho das partículas também funciona como outro fator que interfere na difusão. Essa
interferência ocorre especificamente na velocidade da passagem das partículas de um meio “A” para “B”. Ainda tomando
como base este conceito, o peso molecular (MM), característico de cada molécula, também interfere na difusão, pois
quanto maior o MM, menor será a difusão (pois maior será o tempo de difusão até que a concentração final de equilíbrio
seja alcançada).


TEMPERATURA
A temperatura também contribui positivamente para a difusão, pois a elevação da mesma proporciona uma
elevação na energia cinética das moléculas, aumentando assim o seu grau de agitação, o que proporciona uma maior
velocidade na taxa de difusão.


TAXA DE DIFUSÃO
A taxa de difusão é a relação existente entre os diversos fatores que interferem na velocidade de movimentação
das partículas através de dois meios, estando ela diretamente proporcional ao gradiente de concentração e à
temperatura e inversamente proporcional a massa molecular da substância. Desta forma, temos:

 ΔC: Gradiente de Concentração
 A: Área do Compartimento Difusível
 T: Temperatura
 Δx: Distância entre os Compartimentos Difusíveis. No caso das células, seria a espessura da própria membrana
plasmática, ou seja: a distância da superfície externa da interna.
 MM: Massa Molecular da Substância
Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
3

www.medresumos.com.br

LEI DE FICK
 A lei de Fick é uma lei quantitativa na forma de equação diferencial que descreve diversos casos de difusão de
matéria ou energia em um meio no qual inicialmente não existe equilíbrio químico ou térmico. Recebe seu nome de Adolf
Fick, que as derivou em 1855. Ela determina que a taxa de difusão J representa a massa do soluto difundido em função
do tempo. Tem-se a seguinte relação:






OBS
3
: O sinal de negatividade presente na fórmula representa o
sentido da difusão, que se dá de forma oposta ao gradiente de
concentração.

 J: taxa de difusão
 D: Constante de difusão
 A: Área do Compartimento Difusível
 ΔC: Gradiente de concentração
 Δx: Distância entre os compartimentos difusíveis

Baseando-se na lei de Fick, pode-se provar como os fatores descritos anteriormente interferem na difusão. Ora,
de acordo com a fórmula, quanto maior o Δc, maior será a difusão (J), de modo que estas grandezas guardam uma
relação diretamente proporcional; o mesmo ocorre com a área do compartimento. Com relação ao Δx, quanto maior a
distância entre os compartimentos, menor será a taxa de difusão (J) – o mesmo ocorrendo com o peso molecular, pois
estas, por sua vez, são grandezas inversamente proporcionais.



Ex: OKUNO (1986): O coeficiente de difusão da sacarose em água é de 5,2.10
-10
 m
2
/s. Quanta sacarose se difundirá
em 20 segundos através de uma tubulação horizontal de 1,5 cm de raio, se o gradiente de concentração for 0,25Kg/m
3

em cada metro da tubulação.

i. Área Seccional do Tubo: iii. J = 5,2.10-10 m2.s-1 x 7.10-4 m2 x 0,25 Kg.m-3
A= .r2 1m
A= 3,14. (0,015m)2 J= - 9,1.10-14 Kg/s
A= 7.10-4 m2

ii. J = -D.A.C/X iv.Em 20s, a quantidade de sacarose difundida seria de:
 D = 5,2.10-10 m2.s-1 9,1.10-14 Kg ---------- 1s
 C = 0,25 Kg.m-3 x Kg --------- 20s
 X = 1m x = 182.10-14 Kg


VELOCIDADE DE DIFUSÃO
Fisicamente, a velocidade de difusão pode ser determinada pela razão entre o coeficiente de difusão (D) e o
espaço percorrido pelo soluto (Δx). Desta forma, temos:

 V: Velocidade de difusão
 D: Coeficiente de difusão
 Δx: Espaço percorrido pelo soluto
Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
4

www.medresumos.com.br

Ex: MONTOREANO (1995): Íons sódio do intra-capilar se difundem livremente para o espaço intersticial através de
fendas intracelulares. Sabendo que a distância percorrida é de 10
-3
cm, calcular a velocidade de difusão dos íons sódio.
Dados: Coeficiente D (Na) =1,48.10
-5
 cm
2
/s (difusão em água a 25ºC).

V = 1,48.10-5 cm2.s-1 = 1,48.10-2 cm/s ou 0,0148 cm/s
 10-3 cm


PROCESSO DE HEMATOSE E DIFUSÃO - CAPILARES SANGUÍNEOS E ALVÉOLOS PULMONARES
Nos alvéolos pulmonares, a concentração de O2 é maior que sua concentração no capilar sanguíneo que, por
sua vez, possui uma alta concentração de CO2, gás liberado durante os processos metabólicos da célula. Assim, devido
a essa diferença de concentração o ocorre o fenômeno da hematose, em que o O2 dos alvéolos se difunde para o
capilar sanguíneo,diferentemente do CO2 que se difunde do capilar sanguíneo para o alvéolo pulmonar.
Portanto, o fenômeno da hematose consiste na troca gasosa entre o sangue rico em CO2 e o ar inspirado, rico
em O2, no intuito de oxigenar o sangue. Este processo deve ser o mais efetivo possível, de modo que a difusão entre os
gases O2 e CO2 ocorra sem maiores dificuldades e de forma rápida. Basicamente, a troca gasosa ocorre justamente
devido à diferença do gradiente de concentração desses dois gases.
A velocidade dessa troca é maior devido à pequena distância existente entre os compartimentos difusíveis, que
corresponde à membrana respiratória alveolar (com apenas 0,4 μm de espessura). A área da membrana respiratória
total é dada pela soma relativa de todas as membranas alveolares, que é cerca de 15m², um valor alto, que possibilita
ainda mais o aumento da velocidade de difusão.
Além disso, a massa molecular do CO2 e do O2 não interfere diretamente no gradiente de concentração, o que
aumenta ainda mais a velocidade da troca gasosa (muito embora o CO2 seja mais solúvel na membrana respiratória que
o O2).

Alvéolo Pulmonar Capilar sanguíneo
 PCO2 = 40 mmHg   PCO2 = 45 mmHg
 PO2 = 104mmHg  PO2 = 40 mmHg



Δx = 0,4 μm (distância entre o alvéolo e o capilar sanguíneo)

OBS
4
: Membrana respiratória = epitélio alveolar + membrana basal epitelial + espaço intersticial + membrana basal do
capilar + endotélio capilar.

Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
5

www.medresumos.com.br















Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
1

www.medresumos.com.br


OSMOSE

 Osmose é a passagem de água através de uma membrana semipermeável do compartimento mais diluído para
o mais concentrado. O movimento é passivo (sem gasto de energia) e a favor do gradiente de concentração de água.
Para entender estes processos, devemos tomar nota dos conceitos de Pressão Hidrostática e Pressão Osmótica.
 Pressão Hidrostática (Phid): é a pressão exercida pelo solvente (H2O) sobre as paredes do compartimento que
o contém. A pressão hidrostática é máxima quando o solvente é puro, e diminui à medida que se adiciona soluto
ao solvente.
 Pressão Osmótica (Posm): é a pressão exercida pelas proteínas e solutos osmoticamente ativos, atuando no
sentido de atrair água para o compartimento onde estão presentes. Na osmose, a pressão osmótica exercida
pelas partículas em uma solução, sejam moléculas ou íons, é determinado pelo número dessas partículas por
unidade de volume de líquido, e não pela massa das partículas.

Exemplo I:
Osmose é a passagem de água, através de uma membrana semipermeável, do
compartimento mais diluído para o compartimento mais concentrado. Esse
movimento ocorre de forma passiva e a favor do “gradiente de concentração da
água”.
No exemplo ao lado a Phid é maior de “B” para “A”, pois o solvente é puro, assim a
osmose ocorrerá no mesmo sentido.




Exemplo II:
No exemplo ao lado ocorre osmose, de modo que todos os componentes são difusíveis (tanto o H2O como a glicose). O
sistema é separado por uma membrana permeável.
Em “A” a concentração de glicose é 2 molar e em “B”,
1 molar. Como o compartimento “B” é mais diluído vai
surgir uma pressão hidrostática de “B” para “A”, e de
glicose de “A” para “B”. Como a molécula de H2O é
menor, ela se difunde mais rapidamente, provocando
assim o desnível Δh observado entre ambos os
compartimentos. Com o fluxo de água em direção a
“A” vai tornando esse meio mais diluído, por
consequência surgirá uma Phid de “A” para “B”.
Ao final do processo o sistema atingir o equilíbrio e
ambas as soluções apresentam a mesma
concentração e mesmo volume.

Exemplo III:
No inicio do processo, é possível observar que devido ao fato
de que o compartimento “B” está mais diluído surgirá um
movimento de água de “B” para “A” (Phid). Há também a
pressão osmótica que as macromoléculas exercem atraindo
água para o compartimento “A”. Este por sua vez começa a
receber água, produzindo o desnível observado entre os dois
compartimentos, e consequentemente a Phid aumenta de “A”
para “B”. O sistema atinge o equilíbrio quando a pressão
osmótica se igualar a pressão hidrostática. Neste experimento,
o desnível continua no equilíbrio devido às macromoléculas
existentes não serem difusíveis.

Arlindo Ugulino Netto.
BIOFÍSICA 2016
Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
2

www.medresumos.com.br
Exemplo IV:
A pressão do solvente é maior em “B” do que em
“A” e, por isso, passa solvente de “B” para “A”.
Essa passagem resulta na diluição do NaCl em
“A” e uma maior concentração em “B”. Como
consequência da movimentação da água, surge
uma pressão de soluto em “B” maior que em “A”,
e devido a isso passa soluto (NaCl) de “B” para
“A”. Isto vai ocorrer até que a pressão osmótica
se iguale a pressão hidrostática, estabelecendo
assim o equilíbrio.

OBS: Embora a concentração de NaCl seja igual dos dois lados, em quantidade é maior em “A”. Já a concentração de
água em “A” é menor do que em “B”, mas a quantidade é maior. Isso ocorre devido às macromoléculas de um lado da
membrana estarem atraindo o solvente e soluto. Esse efeito pode desaparecer se houver um furo na membrana, pois a
macromolécula se difundirá para o compartimento adjacente.


DETERMINAÇÃO DA PRESSÃO OSMÓTICA












 d = densidade do fluído
 g = gravidade
 h = altura da coluna
 n = número de moles
 R = constante universal dos gases
 T = temperatura (Kelvin)
 V = volume

 No equilíbrio, a pressão osmótica é numericamente igual à pressão exercida contra ela (a pressão hidrostática).
(Cm – Concentração Molar).



Ex: Calcular a pressão osmótica do fluído intracelular cuja concentração é de 0,3 osmol/litro (OKUNO, 1986).
Posm = 0,3 osmol/L x 0,082 atm.L/osmol.K x 310 K
 Posm = 7,63 atm x(760mmHg)
 Posm = 5800mmHg



DESSALINIZAÇÃO DA ÁGUA DO MAR POR PRESSÃO
Normalmente, a água pura, separada por uma membrana
semipermeável, passaria por osmose para um compartimento mais
concentrado como água do mar.
No esquema ao lado, aplica-se uma força ao embolo que
anula essa pressão osmótica e aumenta a pressão hidrostática,
fazendo passar, pela membrana semipermeável, apenas água
(pura) de cima para baixo, dessalinizando a água do mar.



Posm = Cm.R.T

Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
3

www.medresumos.com.br
TONICIDADE DAS SOLUÇÕES
Células biológicas colocadas em diferentes soluções podem apresentar diferentes formas, dependendo da
concentração externa e da permeabilidade da membrana celular. Um exemplo clássico é feito com as hemácias, que
possuem uma concentração interna de 0,3 osm. Note como ela se comporta em diferentes situações de concentração:




Neste caso as concentrações dentro e fora da célula são iguais, mais isso não quer dizer que não há
movimentação entre a membrana celular. É importante salientar que a quantidade de H2o que entra
na célula é aproximadamente igual a sai (Iso = “igual” e Tonus = “força”).


Quando uma hemácia é mergulhada em uma solução hipotônica, ou seja, a concentração de soluto
no interior da célula é maior que no meio extracelular, consequentemente o meio extracelular é mais
diluído que o intracelular. Com isso surgira uma Phid de fora para dentro promovendo a entrada de
água para o interior da hemácia. Assim a célula fica túrgida, inchada. Phid fora > Phid dentro.
HIPO = “baixo” / TONUS = “força”



Em uma solução hipertônica em que a concentração de soluto no interior da célula é baixo em
relaçãoao meio externo enquanto a concentração da água é maior. Com isso ocorrerá o inverso do
que acontece com o a solução hipotônica, a pressão hidrostática surgirá de dentro da célula,
havendo assim uma perda de água por parte da célula deixando-a murcha.





Intracelular: ↑ [NaCl] ↓ [H2O]
Extracelular: ↓ [NaCl] ↑ [H2O]
Solução Hipotônica  célula ganha água





Intracelular: ↓ [NaCl] ↑ [H2O]
Extracelular: ↑ [NaCl] ↓ [H2O]
Hipertônica  célula perde água



DISSOCIAÇÃO
1. Solutos não se dissociam: As concentrações molar e osmolar são,
evidentemente, as mesmas:
Cmolar = Cosmolar

2. Os solutos se dissociam completamente: A concentração osmolar é
igual à concentração molar multiplicada pelo número de partículas (n):
Cosm = CM x n

Exemplo I: Qual a concentração osmolar de NaCl 0,1 M?
NaCl libera duas partículas:
Cosm = 0,1 x 2 = 0,2 osmolar

Exemplo II: No caso do CaCl2, que libera 3 partículas, multiplicar por 3: a
concentração de partículas de CaCl2 0,15M será:
Cosm = 0,15 x 3 = 0,45


Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
4

www.medresumos.com.br
Quando uma solução possui vários solutos (Solutos Múltiplos), a concentração total é simplesmente a soma
das concentrações dos solutos.

Exemplo III: Solução de NaCl 0,1 M + KCl 0,15 M + Glicose 0,20 M, te a seguinte concentração:
Molar:
NaCl  0,10
KCl  0,15
Glic  0,20
Total = 0,45M
Osmolar:
NaCl  0,10 x 2 = 0,20
KCl  0,15 x 2 = 0,30
Glic  0,20 x 1 = 0,20
 0,70 Osm

3. Os solutos se dissociam parcialmente: neste caso, deve-se aplicar a fórmula:
COms = CM + CM x α(n – 1)
onde COsm, CM e n possuem o mesmo significado, e α é o coeficiente de dissociação. Valores de α acham-se
tabulados em manuais de físico-química. OBS: α varia com o CM.

Exemplo IV: Para uma solução 1x10
-2
M de ácido acético, o valor deα = 4,10 x 10
-2
. O ácido acétido fornece
duas partículas, o próton e o íon acetato (n = 2):
COsm = 0,01 + (0,01 x 0,041 x 1) – 0,010004105 osm.


OBS:

Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
1

www.medresumos.com.br


TRANSPORTE DE MEMBRANA

 A membrana celular consiste quase que inteiramente
por bicamada lipídica, contendo grande numero de proteínas
incrustadas nos lipídios. A bicamada lipídica não é miscível no
meio intracelular e extracelular, constituindo uma barreira para
os movimentos das moléculas de H2O e substância
hidrossolúveis. Contudo, algumas substâncias lipossolúveis
atravessam essa camada lipídica.
 As maiorias das substâncias proteicas funcionam
como proteínas transportadoras. Algumas delas mudam sua
forma de modo a formar canais que permitem a passagem de
substancias como íons ou de moléculas. Outras se ligam a
molécula ou íons a serem transportados, e com suas
alterações elas movem essas substancias para dentro da
célula.
 A membrana plasmática possui uma permeabilidade
seletiva. Porém, algumas moléculas entram na membrana
facilmente e passivelmente, sem ser necessário a seleção por
proteínas. Isso ocorre com moléculas hidrofóbicas (que são
solúveis em óleo). As outras moléculas devem ser injetadas na
célula por mecanismos facilitadores (ou proteínas canais).
 Com isso, os fatores que regulam essa difusão simples
são os mesmos fatores que controlam a difusão de um modo
geral (gradiente de concentração, grau de solubilidade,
distancia que separa os compartimentos, a área total da
membrana e a massa molecular da membrana difusiva).

DIFUSÃO
Difusão significa o movimento molecular aleatório de substancias através dos espaços intramoleculares da
membrana ou em combinação com proteína transportadora. A energia causadora da difusão é a energia da
movimentação cinética normal da matéria. Essa energia cinética é proveniente da movimentação constante das
substâncias e das colisões aleatórias que sofrem umas com as outras. Então o movimento contínuo é chamado de
difusão.

DIFUSÃO SIMPLES
Significa que o movimento das moléculas ou dos íons
ocorre através de uma abertura na membrana ou através dos
espaços intermoleculares, sem que ocorra qualquer interação com
as proteínas transportadoras.
A intensidade da difusão é determinada pela quantidade de
substância disponível. Esse tipo de difusão pode ocorrer por duas
vias: (1) pelos interstícios da bicamada lipídica, no caso da
substância lipossolúvel e (2) pelos canais aquosos que penetram
por toda a membrana, por meio de algumas das grandes proteínas
transportadoras.
Ex: Substâncias lipossolúveis como O2, CO2, N2 e álcool.

DIFUSÃO PELOS CANAIS PROTEICOS
Como já foi dito substâncias que são hidrossolúveis não atravessam a bicamada lipídica pelo fenômeno da
difusão simples e por isso utilizam os canais proteicos da membrana. As proteínas são distinguidas por duas
características importantes: (1) elas são seletivamente permeáveis a certas substâncias, e (2) muitos dos canais podem
ser abertos ou fechados por comportas.
Muitas das proteínas canais são altamente seletivas, isso resulta das características do canal propriamente dito
como seu diâmetro sua forma, natureza das cargas elétricas, e das ligações químicas ao longo de suas superfícies
internas. O canal de sódio, por exemplo, possui uma espessura de 0,3 por 0,5nm, além disso, a superfície interna do
canal possui fortes cargas negativas, atraindo os íons Na+ e ao mesmo tempo separando-os das moléculas da água,
entrando assim na célula Na+ desidratado. Assim o canal de sódio é especifico para passagens de íons sódio. Já o
Arlindo Ugulino Netto.
BIOFÍSICA 2016
Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
2

www.medresumos.com.br
canal de potássio não possui cargas atrativas, para puxar esses íons para dentro dos canais, com isso os íons não são
separados das moléculas de água que os hidratam. A forma hidratada do K+ é menor que o Na+, pois este atrai mais
moléculas de água.



Seleção de íons de Na+ pelos canais: Um poro estreito permite a passagem
de salto de Na+ a uma única molécula de água, mas interfere com a
passagem de K+ ou íons maiores.



Seletividade de canais de K+: O canal de K+ contém um filtro
de seletividade estreito enfileirado com oxigênio de carbonil
(C=O) átomos. O poro não é largo bastante para permitir a
passagem de K+ desidratado, do qual todas as moléculas de
água associadas foram deslocadas como resultado de
interações entre K+ e este oxigênio de carbonil. O Na+ é muito
pequeno para interagir com o oxigênio de carbonil do filtro de
seletividade, assim permanece como um complexo grande
para atravessar o poro de canal.

 A abertura e o fechamento dos canais proteicos são feito por agentes físicos e químicos:
 Físicos: consiste na variação de voltagem, ou seja, a conformação molecular do canal ou das ligações químicas
reage ao potencial elétrico.
 Químicos: dependem das ligações com agentes químicos com a proteína, fazendo com que a proteína abra ou
feche sua comporta.

DIFUSÃO FACILITADA
A difusão facilitada é também conhecida como difusão mediada por transportador, porque a substância que é
transportada por esse processo se difunde através da membrana usando uma proteína transportadora específica. Então
o transportador facilita a difusão da substancia para o outro lado.
Uma diferença importante entre a difusão simples e a difusão facilitada é a seguinte: Apesar da velocidade da
difusão simples ser em proporção direta de acordo com a concentração difusora, na difusão facilitada à velocidade tende
a um máximo chamado Vmáx.
Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
3

www.medresumos.com.br








O gráfico mostraa principal diferença entre a difusão facilitada e a
difusão simples. Nele enquanto a concentração da Substância difusora
aumenta, a intensidade da difusão simples aumenta proporcionalmente,
mas na difusão facilitada a velocidade não passa da Vmáx.


A molécula a ser transportada (no exemplo abaixo, a glicose), entra no poro e torna-se ligada. Então ocorre a
alteração conformacional da proteína transportadora, de forma que o poro se abra para o lado oposto da membrana. A
velocidade com que as proteínas podem ser transportadas não pode ultrapassar a capacidade que a proteína
transportadora pode se alterar entre suas duas conformidades (limite de saturação), por isso na difusão facilitada há uma
Vmáx de difusão, enquanto na difusão simples (passive diffusion) a velocidade cresce linearmente.


TRANSPORTE ATIVO
 Na célula para que ela realize suas funções de maneira ótima e necessária que várias substancias estejam em
uma concentração adequada. Um exemplo disso é a concentração de Na+ que é mantida baixa dentro da célula,
enquanto que para os íons K+ ocorre o inverso. Contudo essa concentração ótima exigida pela não é feita pela difusão,
pois já equilibra a concentração de íons.
Para manter essa diferença de concentração a célula dispõe de mecanismos que fazem as proteínas das
membranas transportarem moléculas ou íons contra o gradiente de concentração, processo chamado de transporte
ativo. Ex: Na+, K+, Ca+2, Fé+2, H+, cloreto.
O transporte ativo é divido em dois tipos: primário e secundário.

TRANSPORTE ATIVO PRIMÁRIO
A energia é derivada diretamente da degradação do trifosfato de adenosina (ATP) ou de outro composto de
fosfato com alta energia. As principais substâncias transportadas são sódio, potássio, cálcio, hidrogênio e o cloro.
 Bomba de sódio e potássio: consiste em um processo de transporte que bombeia íons sódio para o meio
externo através da membrana e ao mesmo tempo bombeia íons potássio para o meio intracelular. Essa bomba é
responsável pela manutenção das diferenças de concentração entre sódio e o potássio através da membrana
celular, bem, como o estabelecimento da voltagem elétrica negativa dentro das células. Este transporte é feito
por uma proteína transportadora que contem duas subunidades, uma maior chamada de subunidade α e outra
menor chamada de subunidade β. A subunidade α apresenta características essenciais:








3 receptores internos para o Na+
2 receptores externo para o K+
A porção interna tem atividade ATPase


Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
4

www.medresumos.com.br

Devido a essa concentração
estabelecida pela bomba de sódio e
potássio a tendência do sódio é entrar e
do potássio sair, ambos pelo processo
de difusão. Contudo a célula necessita
de uma baixa concentração de sódio em
seu interior e alta concentração de
potássio, justamente o contrário do
efeito produzido pela difusão, que iria
equilibrar as concentrações. Então o
Na+ que entrou na célula por difusão se
ligará ao receptor especifico da proteína
α (3 Na+ se ligará a proteína α) e o K+
que foi difundido para fora da célula se
ligara a sítio especifico da proteína α (2
K+ se liga). Quando todos os sítios
estão ocupados a atividade ATPase da
proteína é ativada, clivando ATP em ADP + Pi liberando uma ligação fosfato de alta energia. Essa liberação
corresponde a energia necessária para a mudança na forma da proteína transportadora, expulsando os íons Na+
e colocando íons K+.
Uma das funções mais importantes da bomba de sódio e potássio é manter o volume da célula. Sem esse
transporte, a maioria das células incharia até se romper.
Dentro da célula existe uma grande quantidade de outras moléculas que não podem sair da célula. A maioria
delas tem carga negativa atraindo Na+ e K+ para o interior da célula. Essas moléculas e íons vão provocar a
osmose de água para o interior da célula. A menos que essa osmose seja interrompida, célula ira inchar até
estourar. O mecanismo para impedir a morte da célula é a bomba de sódio e potássio.
Além disso, produz um potencial elétrico através da membrana, pois como 3Na+ saem e 2K+ entram o meio
extracelular fica positivo, e por falta de íons positivos o meio intracelular fica negativo, por todo o bombeamento é
dito eletrogênico.

 Transporte Ativo primário de Íons Cálcio: Os íons cálcio nas condições normais são mantidos em
concentrações extremamente baixas no citosol. Isso graças a 2 bombas de cálcio. Uma está na membrana que
transporte o cálcio para o exterior e a outra bombeia cálcio para o interior das organelas vesiculares, como para
o reticulo sarcoplasmático das células musculares e as mitocôndrias de todas as células. Nos dois casos existem
proteínas com atividade ATPase, tendo a mesma capacidade de clivar o ATP (ATPADP + Pi).

 Transporte Ativo Primário de Íons Hidrogênio: Ocorre em dois locais muito importantes do corpo: (1) nas
glândulas gástricas do estomago (2) nos túbulos distais e ductos coletores corticais dos rins.
Nas glândulas gástricas, as células parietais das camadas mais profundas apresentam o mecanismo de
transportar os íons H+ de qualquer parte do corpo. Ele é a base para a secreção de acido clorídrico. Nas
extremidades das células das glândulas gástricas, a concentração de íons H+ é muito grande, e são secretados
para o estomago junto com os íons cloreto, formando o acido clorídrico.
Nos túbulos renais, túbulos distais e nos ductos coletores corticais, que secretam grandes quantidades de íons
H+ para serem eliminados pela urina, promovendo eliminação de H+ do sangue.


TRANSPORTE ATIVO SECUNDÁRIO
Consiste em Co-transporte e Contra-transporte. A
fonte é derivada secundariamente da energia armazenada na
forma de diferentes concentrações iônicas de substâncias
moleculares secundárias entre os dois lados da membrana. Os
dois processos dependem das proteínas transportadoras
membrana celular.
Quando o sódio é transportado para fora da célula por
transporte ativo primário, forma-se um gradiente de
concentração dos íons sódio através da membrana celular. Esse
gradiente de concentração representa um reservatório de
energia, pois o sódio do lado externo está sempre tentando
entrar na célula. Essa energia de difusão do sódio pode
empurrar outras substancias, junto com o sódio, através da
membrana, caracterizando o co-transporte.
Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
5

www.medresumos.com.br

 No co-transporte é possível observar que na proteína transportadora tem dois locais de ligação em seu lado
externo, um para o sódio e outro para a glicose. A concentração de Na+ é alta fora e baixa dentro da célula, isso fornece
energia para o transporte. A proteína só se move se todos os sítios estiverem ocupados. Então nesta condição o sódio e
a glicose são transportadas para o meio intracelular. Esse mecanismo é chamado de co-transporte de sódio-glicose. Da
mesma forma ocorre o co-transporte sódio-aminoácido, mudando o tipo de proteína transportadora.



No contra-transporte, os íons tentam outra vez se difundir para o interior da célula, devido ao gradiente de
concentração. Mas dessa vez a substancia a ser transportada se encontra no meio intracelular. Por isso o íon sódio se
liga a proteína, onde se projeta para o lado exterior da membrana, enquanto a substancia a ser contra-transportada se
liga a projeção da proteína transportadora para o interior da célula. Quando ambos estão ligados, ocorre a alteração
conformacional e a energia liberada pelo sódio em sua difusão para dentro da célula faz com que a substância seja
transportada para o exterior. Existem dois tipos de contra-transporte o de sódio-cálcio e de sódio-hidrogênio. No contra-
transporte o sódio entra na célula e o cálciosai. Nos túbulos proteínas dos rins, onde os íons Na+ se movem do lúmen
dos túbulos renais para o interior da célula tubular, enquanto os íons hidrogênios são contra-transportados para o lúmen
dos túbulos.



Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
1

www.medresumos.com.br


BIOELETRICIDADE

Assim como há um campo magnético entre duas placas carregadas
com cargas opostas de um capacitor, as células vivas possuem uma
diferença de potencial entre a superfície interna e externa da membrana
plasmática.
A Bioeletricidade ou Bioeletromagnetismo (algumas vezes também
chamado de biomagnetismo) refere-se à voltagem estática de células
biológicas e às correntes elétricas que fluem em tecidos vivos, tal como
nervos e músculos, em conseqüência de potenciais de ação. A existência de
potenciais elétricos através das membranas de todas as células do corpo é
comprovada cientificamente, e algumas células como as do sistema nervoso
(neurais) e as musculares são excitáveis, em outras palavras, são capazes de
autogerar impulsos eletroquímicos em suas membranas.
 Na figura abaixo, a célula “A” possui um potencial positivo registrado no valor de +85mV; isso se deve ao fato de
o eletrodo ativo está localizado no lado externo da membrana. Já na celula “B”, o potencial é negativo (-85mV), pois o
eletrodo ativo está localizado no interior da célula. Assim é possível concluir que na membrana celular existem cargas
que determinam a voltagem da célula.



POTENCIAL DE DIFUSÃO
No exemplo ao lado, considera-se que no
esquema (a), a membrana que separa os dois meios é
impermeável tanto aos íons K+, Na+ e Cl-. Por isso o
potencial registrado é nulo. Já em (b) a membrana é
permeável aos íons Na+ que se encontram mais
concentrado de um lado (150mM). Com isso haverá
difusão do lado mais concentrado para o lado menos
concentrado (15mM) até que seja atingido o equilíbrio.
Contudo com a difusão, um lado fica mais negativo
(porque perdeu Na+) e o outro positivo (recebeu Na+).
Então o eletrodo ativo registra um potencial negativo de
+59mV. Com isso pode-se concluir que um lado pode
estar mais positivo que outro e ter a mesma concentração.









O mesmo pode acontecer com os ions K+, que estão mais concentrados de
um lado (150mM) do que no outro (15mM). Assim haverá difusão do lado mais
concentrado para o menos concentrado, o lado que “recebe” K+ fica positivo e o
que “perde” fica negativo. Então como o eletrodo está posicionado no lado que
perde K+ ele registrará um potencial negativo de -59mV.

Arlindo Ugulino Netto.
BIOFÍSICA 2016
Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
2

www.medresumos.com.br

POTENCIAL DE NERST
O potencial de Nerst é determinado pela grandeza de um íon específico dentro e fora da célula (T=37ºC). Esse
potencial se opõe ao potencial de difusão – quanto maior essa proporção, maior será a tendência que esse íon se
difunda em uma direção e maior será o potencial de Nerst para impedir o potencial de difusão.

(-) se íon for positivo
(+) se o íon for negativo

Ex: Para o K+, temos:
 Vk+ = -61 . log [K+intracelular] Vk+ = -61 . log [140mEql
-1
]
 [K+extracelular] [4mEql
-1
]
 Vk+ = -61 . log35
 Vk+ = -94mV

Ex²: Para o Na+, temos:
VNa+ = -61 . log [Na+intracelular] VNa+ = -61 . log [14mEql
-1
]
 [Na+extracelular] [142mEql
-1
]
 VNa+ = +61mV



POTENCIAL DE REPOUSO / REGIME ESTACIONÁRIO / ESTADO FIXO
Esse processo tem sua origem em um mecanismo simples, de alternância entre transporte ativo e passivo de
íons.
 Potencial de Difusão do K+: A membrana celular é mais permeável ao íon K+. Devido a diferença de
concentração causada pela bomba de sódio e potássio, esses íons saem da célula para o meio exterior, por
meio de canais volt-dependentes. A saída de K+ torna o meio interno da célula negativo e o externo positivo. O
potencial calculado pelo potencial de Nerst é de -94mV, ou seja, 94mV mais negativo que o meio externo.
 Potencial de Difusão do Na+: A membrana de uma fibra muscular é pouco permeável ao Na+, resultando em
altas concentrações desse íon fora da célula e baixa dentro da célula, diferenca essa causada também pela
bomba de sódio e potássio. Com isso com o excesso de íon K+ que sai da célula e pouco Na+ entra, aumenta a
diferença das cargas no interior (-) e exterior (+).
 Bomba de sódio e potássio: A bomba de sódio e potássio é a principal causadora da diferença de
concentração entre os íons Na+ e K+, devido ao transpore ativo de 3 íons Na+ para o exterior e 2 K+ para o
interior da célula, deixando assim um deficil de íons positivos na parte interior da célula.

Na+ (externo)  142 mEq/l K+ (externo)  4 mEq/l
Na+ (interno)  14 mEq/l K+ (interno)  140 mEq/l


Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
3

www.medresumos.com.br



OBS: Potencial de membrana e troca de íons durante um potencial de ação. A figura mostra mudanças do potencial de
membrana de um seguimento de axônio e a continuação do estímulo. ENa+ e ENk+ são respectivamente os potenciais
de equilíbrio para Na e K (B). O potencial de membrana primeiro aumentos como gated de voltagem canais de Na+
abrem. O potencial de membrana cai então debaixo de seu valor descansando como os canais de Na+ é inactivated e
voltagem-gated canais de K+ abrem. As proteínas canais volt-dependentes de K+ são então desativadas, e a membrana
retorna ao potencial de repouso.


OBS: Célula Excitável e não excitável

a) Célula Não Excitável: só é despolarizada com intervenção externa. Em
seu metabolismo não há mecanismo para realizar um potencial de ação. Isto
pode ser provado aplicando uma voltagem igual ao da célula, com polaridade
trocada. Essa voltagem vai anular o potencial de repouso da célula. Se a
voltagem da pilha for retirada a celula voltará ao estágio de repouso.






b) Célula Excitável: O próprio metabolismo da
célula é capaz de se despolarizar e condizir um
impulso caso ela seja excitada por uma voltagem
externa.






POTENCIAL DE AÇÃO
Para que uma célula seja despolarizada e conduza o impulso nervoso, é necessário que esta seja estimulada.
Esse estímulo pode ser físico (elétrico, pressão, calor) ou químico (neurotransmissores). Além disso, o estímulo deve
ultrapassar o limiar de excitação, uma vez que as fibras nervosas obedecem a “Lei do Tudo ou Nada”.
O potencial de ação ocorre em três etapas: (1) despolarização, (2) inversão e (3) repolarização.
1) Despolarização: Nessa fase a membrana fica mais permeável aos ions sódio, permitindo que grande desses
íons entre na célula. Com isso o estado normal de -90mV é neutralizado devido ao influxo dos íons sódio com
carga positiva. Isso deixa a célula despolarizada em estado neutro. (Vm=0)
2) A continuidade na entrada de Na+ caracteriza a inversão deixando o interior da membrana positivo.
3) Na repolarização segundos após a despolarização, os canais de sódio começam a se fechar e os canais de K+
se abrem mais que o normal. Então a rápida difusão dos íons K+ para o exterior restabelece o potencial de
repouso da membrana, carcterizando a repolarização.




Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
4

www.medresumos.com.br




O fluxo não tem direção única de propagação, mas o potencial trafega em todas as direções para longe do
estímulo – mesmo pelas ramificações da fibra nervosa – até que toda a membrana tenha sido despolarizada.


REGISTRO MONOFÁSICODO POTENCIAL DE AÇÃO NEURAL
V0 Potencial de Repouso
VL Voltagem Limiar: é a voltagem minima para que a fibra nervosa seja
estimulada para haver o potencial de ação.
1. Despolarização
2. Vm=0 (célula despolarizada)
3. Inversão
4. Valor máximo de positividade: inversão máxima de cargas
5. Repolarização: fechamento dos canais de Na+ e abertura
dos canais de K+.
6. Etapa pós-potencial: causado devido a ação da bomba de
sódio e potássio (3Na+ perdidos e 2K+ ganhos pela célula).



OCILOSCÓPIO


É um tipo comum de mediador capaz de responder corretamente
às rapidas variações de potencial da membrana. O sistema de placas
verticais e horizontais são responsáveis por mover o feixe de eletrons
(de acordo com a mudança de voltagem gerada pelo potencial de ação),
os quais sensibilizam o material fluorescente descrevfendo um registro
de voltagem monofásico em função do tempo.

OBS: O artefato de estimulo é registro causado pelo estimulo elétrico
utilizado para desencadear o potencial de ação na fibra.









PERÍODO REFRATÁRIO
Corresponde ao perído de tempo em que a fibra está conduzindo um potencial de ação (despolarizada). Nesse
período a fibra nervosa não poderá ser estimulada até que sofra a repolarização. Então o período refratário é o tempo
que a fibra demora para se repolarizar.


Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
5

www.medresumos.com.br



No 1° exemplo o período refratário é longo em a relação à fibra ao seu lado, por isso tem
uma frequência estimulatória menor. Já no exemplo 2 o período de refração é mais rápido e célula
sai da despolarização e se repolariza podendo ser estimulada mais uma vez. Assim devido ao
baixo período refratário (P.R.), maior será a frequência de estimulação (F.E.).


CÉLULAS DE SCHWANN E CONDUÇÃO SALTATÓRIA
 As células de Schawann são células da Glia do tecido nervoso. Elas
revestem o axônio, formando a chamada bainha de mielina, servindo de
isolante elétrico, aumentando a propagação do impulso.
A membrana do axônio é envolvida pela célula de Schwann, cuja a
membrana é rica em uma lipoproteína mielina (isolante elétrico). Entre uma
bainha de mielina e outra encontram-se o nodo de ranvier, é através desse
nodo de ranvier que ocorre a despolarização, ocorrendo o impulso
saltatório. Essa condução saltatória conduz o impulso mais rapidamente, e
conserva energia para o axônio.

 Doenças dismielinizantes cursam com redução do revestimento do
axônio, o que diminui a condução saltatória e prolonga o tempo de
transmissão do impiulso nervoso. Isso faz com que o paciente
curse com redução da função neurológica do nervo correspondente
(paralisias, parestesias, etc.).


SINAPSE NERVOSA
 O neurônio é a celula do sistema nervoso responsavel por captar os impulsos nervosos. O seu citoplasma
(axoplasma) é responsável por sintetizar vesículas contendo neurotransmissores, que são encaminhados ao botão
sináptico. Guiadas e estimuladas pelo Ca
+2
, essas vesículas liberam esses neurotransmissores na fenda sináptica,
propagando o impulso para os dendritos de um outro neurônio.
 A sinapse propriamente dita é justamente o espaço entre a célula pré-sinaptica e a célula pós-sináptica, a qual
possui receptores para os neurotransmissores liberados para dar continuidade ao impulso.

↑F.E. α _1_
 ↓P.R.
Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
6

www.medresumos.com.br

 As sinapses nervosas podem ser de dois tipos:
a) Sinapses excitatórias: se o neurotransmissor liberado pela célula pré-sinaptica tiver uma natureza quimica
excitatória (epinefrina, acetil-colina) ele estimula a célula pós-sináptica a abrir os canais de Na+ gerando assim
um potencial de ação nesse segundo neurônio, dando continuidade ao impulso.
b) Sinapses inibitórias: se os neurotransmissores tiverem uma natureza quimica inibitória (glicina) ele bloqueia o
potencial de ação, fazendo com que a célula pós sinaptica seja mais permeável ao Cl- e ao K+, gerando uma
hiperpolarização, negativando ainda mais o potencial interno da membrana, deprimindo o neurônio, deixando-o
absolutamente incapaz de propagar o impulso.



OBS: A condução normal do estímulo nervoso depende,
basicamente, de dois fenômenos para que ocorra de forma
normal: a somação temporal e a somação espacial.
 Somação temporal: afirma que o potencial de cada
neurônio está relacionado com o potencial de
despolarização.
 Somação espacial: afirma que o potencial dos
neurônios está relacionado com seu número de
fibras.


POTENCIAL DE AÇÃO CARDÍACA
 O potencial de ação do miocárdio diferencia-se do tecido
nervoso pois o primeiro ao ser estimulado tem uma maior duração (que
é a fase de Platô), enquanto o segundo despolariza e repolariza
rapidamente.








O potencial de ação no músculo esquelético é causado pela súbita
abertura dos canais de sódio havendo influxo do mesmo para dentro das fibras.
Eles são rápidos pois permanecem abertos por um curto período de tempo e
fecham abruptamente. Ao final do processo ocorre a repolarização. Já no musculo
cardíaco, o potencial de ação é originado pela abertura de dois tipos de canais: (1)
os mesmos canais de rápidos, tais como no músculo esquelético, e (2) os canais
lentos de cálcio.
Devido à lentidão na baertura possibilita uma maior entrada de cálcio
mantendo o período de despolarização prolongado, causando o platô do potencial
de ação cardíaco. Os íons cálcio ativam o processo de contração muscular. Além
disso, no período de repolarização, ocorre a abertura dos canais lentos de potássio
se abrindo de forma completa até o fim da fase de platô.
Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
1

www.medresumos.com.br


HEMODINÂMICA

 A circulação corpórea pode ser considerada como um sistema hidráulico real, ou seja, não-ideal, pois existem
forças dissipadas como o atrito com as paredes dos vasos (endotélio), além do atrito entre as próprias laminas
(camadas) do sangue em movimento.
Logo, o sistema sanguíneo pode se enquadrar em estudos da hidrodinâmica – ramo da física que estuda os
sistemas hidráulicos que apresentam líquido em movimento – a partir do momento que é comparado a um sistema
fechado não-ideal movido pelo trabalho de uma bomba (coração), com fluido (sangue) em circulação.


PRINCÍPIO DA CONTINUIDADE DE FLUXO
 Fluxo, por uma definição hemodinâmica, representa o volume do fluido deslocado (sangue) em função do
tempo.
i. Fluxo = velocidade x Área
 Fluxo = (L x T
-1
) x L²

 ii. Fluxo = Volume = L
3

 Tempo T (expressão dimensional de fluxo)

 Sendo:
 F  Fluxo [cm³/s; m³/min]
 L  Espaço [centímetro; metro]
 T  Tempo [segundo; minuto]
 A  Área seccional
 v  Velocidade




A expressão dimensional de fluxo significa que a grandeza física fluxo é derivada de duas grandezas
fundamentais: espaço (elevado a 3ª potencia) e tempo (elevado a menos 1). Por exemplo, o débito cardíaco (volume de
sangue que o coração bombeia pelo ventrículo esquerdo a cada minuto) é 5 l.min
-1
 (cm³=1ml).
Na figura acima, tem-se um sistema condutor ideal, ou seja, sem atrito. Considera-se que o fluxo que passa por
A1 (maior área seccional) deve passar em mesma quantidade por A2 (menor área seccional). Logo, tem-se que quanto
menor a área de escoamento do líquido, maior será a velocidade desse escoamento para que o fluxo permaneça
constante, bem como o contrário é verdadeiro, uma vez que o fluxo que passar por A1 é igual ao fluxo que passa por A2
(F1=F2).
O princípio da continuidade de fluxo certamente pode seraplicado ao sistema real que é a circulação
sanguínea. Por exemplo, como ocorre no caso de uma estenose, em que a luz do vaso diminui e o fluxo nesse local se
torna mais intenso.

OBS: A verificação da pressão arterial na artéria braquial é proporcionada por uma estenose (compressão) produzida
pelo manguito, aumentando a velocidade do fluxo (pois diminui a área), podendo ser auscultado pelo estetoscópio o
fluxo turbulento (ver velocidade crítica do sangue mais adiante).
OBS²: Se o sistema circulatório fosse considerado ideal, em um caso de estenose nas coronárias por placas
ateromatosas (placas de gordura), o paciente não morreria de infarto do miocárdio, pois o fluxo continuaria constante
com o aumento da velocidade ao passar pela luz reduzida dos vasos, não havendo, então, sofrimento do miocárdio.
Porém, como a circulação é um sistema real, o fluxo perde velocidade e volume ao passar pelas áreas obstruídas dos
vasos.
OBS³: O sibilo é um som de “assobio” auscultado em caso de pacientes com asma. Isso ocorre devido o processo
alérgico que ocorre na asma, em que a parede dos brônquios e a musculatura lisa das vias respiratórias se contraiam e
a velocidade do ar (energia cinética) é dissipada na luz reduzida da via em forma de som, como ocorre no próprio ato de
assobiar: diminui-se a área e aumenta-se a velocidade do ar.
OBS
4
: Embolia, clinicamente, é a presença de um corpo estranho na circulação, podendo ser líquida, gasosa ou sólida
(como um coágulo).

Ex: HENEINE (2000): Calcular a velocidade de fluxo nas secções A1, A2 e A3 sabendo que as áreas seccionais são
respectivamente 10, 20 e 100 cm²:
Arlindo Ugulino Netto.
BIOFÍSICA 2016
F1 = F2
v1 x A1 = v2 x A2
Ou seja: v x A = constante (k)
Logo:
 Se A1/A2=1V2=V1
 Se A1/A2>1V2>V1
 Se A1/A2<1V2<V1

F = L
3
x T
-
1

Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
2

www.medresumos.com.br
Na secção 1:
v1 = F1/A1
v1 = 100 cm3.min-1/10cm2
v1 = 10 cm.min-1

Na secção 2:
 v2 = F2/A2
 v2 = 100 cm3.min-1/20cm2
 v2 = 5 cm.min-1

Na secção 3:
 v3 = F3/A3
 v3 = 100 cm3.min-1/100cm2
 v3 = 1 cm.min-1



FLUXO ESTACIONÁRIO
 Fluxo estacionário é definido como um fluxo constante, ou seja, o fluxo que entra numa determinada área
seccional é igual ao que sai (figura acima).
 O fluxo sanguíneo deve ser considerado um fluxo aproximadamente estacionário, que se for quebrado, aumenta-
se o risco de causar edemas (pulmonar ou na grande circulação). Como por exemplo, o fluxo de sangue na artéria aorta
(menor e mais rápida passagem de sangue) deve ser igual ao fluxo de sangue que passa no somatório da área da luz de
todos os capilares (área bem maior, mas com velocidade menor), em um valor de 5l/min. Ou seja, o fluxo sanguíneo, por
ser um sistema real, deve se manter aproximadamente constante.



 A figura acima representa a área seccional total de diversos territórios da circulação. Perceba que a soma da
área seccional total dos capilares é bem maior do que a área seccional da aorta por serem bem mais numerosos. Nas
grandes artérias, onde a área seccional é menor, a velocidade deve ser maior. Quando o sangue chega aos capilares,
de área total máxima, diminui a sua velocidade. Mesmo assim, o fluxo, em cada uma dessas regiões é de 5l/min.
 Capilares: ↑Área ↓Velocidade
 Aorta: ↑Velocidade ↓Área

Fluxo Aórtico = Fluxo Capilar
Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
3

www.medresumos.com.br


Parâmetro
Circulatório
Tipo de Vaso
Aorta Capilares Cava
Diâmetro 2,0cm 8m 2,4cm
Número 1 2 bilhões 2
Área (.r2) 3,0cm2 2.200cm2 4,5cm2
 X X X
Velocidade 28cm/s 0,04cm/s 19cm/s
Fluxo (V x A) 84ml/s 88ml/s 86ml/s

OBS
5
: O fluxo de sangue que entra no pulmão deve ser o mesmo que sai (também fluxo
estacionário) para não gerar edemas.
OBS
6
: Débito sistólico: volume de sangue que o coração bombeia a cada batimento.





OBS
7
: Débito cardíaco: volume de sangue que é bombeado do coração a cada minuto.




OBS
8
: Mecanismo de Frank Starling: em condições normais, o coração bombeará todo
sangue que a ele chegar (figura ao lado esquerdo), sem que haja acúmulo de sangue nos
vasos. Em outras palavras, o débito cardíaco deve ser igual ao retorno venoso (volume de
sangue que volta ao coração através átrio direito). O coração é uma bomba que se adapta ao
volume de sangue que for dado para ser bombeado, mantendo, em parte, o fluxo adequado.
Isso acontece porque há um estiramento maior nas fibras do miocárdio devido ao maior
volume do sangue, representando em uma maior energia potencial armazenada,
proporcionando uma maior força elástica, dando conta a esse excesso de sangue.

Ex: HENEINE (2000): Um paciente tem um desvio de 1% no regime estacionário da circulação pulmonar. Calcular o
volume de sangue acumulado no pulmão durante 10 minutos, sabendo que o débito sistólico e a freqüência cardíaca
são respectivamente 81ml/batimento e 90 batimentos/minuto.

O desvio no regime estacionário é de 1%. Portanto, a cada batimento cardíaco, 1% de sangue é retido no
pulmão. Portanto, o volume desviado a cada batimento vale:
1% de 81ml = 0,81ml.bat-1
Volume Acumulado = 0,81ml.bat-1 x 90 bat.min-1 x 10min = 720ml

Obs: Isso mostra a importância do regime estacionário, uma vez que, com um desvio de apenas 1% de sangue,
em 10 minutos, produziu, praticamente, 1 litro de sangue acumulado no pulmão (edema pulmonar).


OBS
9
: Ao doar sangue, o doador deve ingerir líquidos para não haver quebras no regime estacionário.

 Edema na grande circulação: se houver quebra no regime estacionário na grande circulação, ocorrerá a
formação de edemas, como no caso da gravidez (inchaço nos membros inferiores) em que há compressão de
vasos durante o crescimento do útero, impedindo, assim, um eficaz retorno venoso; bem como no caso de
grandes hemorragias.
 Edema Pulmonar (pequena circulação): Ao aumentar o volume de sangue que entra no pulmão, geralmente
acontece a chamado estase (ou estagnação) fisiológica, o que significa que haverá excesso de sangue
estagnado na luz de vasos pulmonares. Com isso, ocorre aumento da Pressão Hidrostática na luz desse vaso,
acarretando no extravasamento do plasma para o meio intersticial do pulmão, que por sua vez passa para os
alvéolos, fazendo com que o indivíduo se “afogue no seu próprio plasma”, podendo produzir óbito.
Débito Sistólico = Vol. Bombeado
 Batimento
Débito Cardíaco = Vol. Bombeado
 Minuto
Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
4

www.medresumos.com.br

ENERGIA MECÂNICA DA CIRCULAÇÃO
No escoamento real, a velocidade de fluxo dentro do tubo é variável devido ao atrito entre as lâminas do fluído
viscoso e entre o fluído e as paredes do tubo. A velocidade é máxima no centro e decresce segundo uma parábola até
zero na adjacência do tubo.


Pode-se concluir que o atrito “lentifica” o fluxo, e por ser um sistema real, o sangue deveria parar. Porém, o fluxo
não para porque a energia mecânica do sangue é periodicamente renovada pelo coração. Ou seja, na medida que o
sangue escoa, ele perde energia devido ao atrito, tendo sua energia renovada pelo coração de maneira que esse fluxo
não pare. A energia mecânica é produzida pelo coração exato momento da sístole, em que o coração realiza trabalho*
para esvaziar os ventrículos.
O sangue que escoa nos vasos apresenta praticamente quatro tipos de energia: energia mecânica (Ec + Ep),
energia dissipada e energia gravitacional.
 A energia cinética é a energia da velocidade, tendo sempre o mesmo sentido do fluxo.Quanto maior a
velocidade do fluxo, maior será a energia cinética.
 A energia potencial é representada pela pressão.
 A energia dissipada do atrito tem sempre sentido contrário ao movimento.


TRABALHO E ENERGIA MECÂNICA*
Quando o coração contrai, ele realiza trabalho (F x d), passando energia mecânica para o sangue:
 Matéria (massa)  m
 Espaço  L
 Tempo  T
 Velocidade (v)  LxT-1
 Aceleração (a)  L x T-1 = L x T-2
 T
Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
5

www.medresumos.com.br

i. Trabalho = Força x Deslocamento
 Trabalho = m . L . T
-2
. L (expressão dimensional do trabalho)

ii. Pressão = Força = m . L . T
-2

 Área L
2
 (expressão dimensional da pressão)

iii.P x ΔV = m . L
-1
 . T
-2
 . L
3
 = m . L
2
 . T
-2
= Trabalho, ou seja, a pressão ventricular sobre o sangue, ao diminuir o
volume da câmara ventricular, gera trabalho.

ENERGIA POTENCIAL
 É a energia armazenada pelo sangue, que
mantém o fluxo sanguíneo constante mesmo durante
a diástole do coração, sendo representada pela
pressão que o sangue exerce sobre as paredes dos
vasos.
 A figura ao lado mostra a variação de pressão
arterial em diferentes áreas da circulação.
 Energia potencial, do ponto de vista físico, é a
energia armazenada por um corpo. Bem como ocorre
com o sangue, que se o coração parasse (como na
diástole), por causa dessa energia potencial
(pressão), a circulação sistêmica ainda tem condições
de continuar até ter sua energia dissipada por
completo ou ser renovada pela contração sistólica.

ENERGIA DISSIPATIVA DE ATRITO
A pressão exercida pelo sangue cai gradativamente à
medida que ele escoa devido à ação do atrito, como mostrada
na figura acima.
 A figura ao lado demonstra um seguimento de vaso
que obedece ao regime estacionário em que a pressão está
caindo (P3<P2<P1) porque a energia mecânica do sangue está
sendo consumida, ou dissipada, pelo atrito.
 À medida que o sangue encontra resistência, a pressão
exercida sobre o vaso vai decaindo, sendo esse atrito que
consome a energia mecânica.
 Se a circulação fosse como um sistema ideal (sem
ação do atrito), bastava que o coração batesse (sístole) apenas
uma vez e o sangue nunca deixaria de circular por entre os
vasos.
 O coração renova a energia mecânica de um lado e o
atrito a consome.

ENERGIA CINÉTICA
 O seu vetor praticamente não diminui porque o componente que mais diminui é a energia potencial, explicando a
queda de pressão que o sangue exerce nas diferentes regiões do corpo.


EQUAÇÃO DE BERNOUILLI
É a equação que descreve a energia total que um fluido qualquer apresenta quando ele escoa dentro de um
condutor. Ou seja, tomando a hidrodinâmica como base, em um fluído ideal, não viscoso e incompressível, onde se
despreza o atrito entre o fluído e as paredes do condutor, a energia total (ET) do fluído que escoa é dada pela soma da
energia cinética do fluído (K); mais a energia posicional gravitacional (U); mais o trabalho realizado sobre o fluído (W).

ET = K + U + W
ﺡ = m x L2 x T-2
P = m x L-1 x T-2
Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
6

www.medresumos.com.br




















Como o sistema acima é ideal, a ET na secção P1 (plano mais elevado) é a mesma da secção P2. Admitindo
que o trabalho realizado sobre o fluido é representado pela pressão, tem-se de modo geral:
ET
=
dv
2

+
d.g.h
+
P
V 2
Energia
Total
Pressão
Cinemática
Energia
Posicional
Gravitacional
Pressão
Estática

a) Admitindo-se que o fluído em escoamento é ideal e incompressível, pode-se ignorar a energia dissipada de
atrito entre o fluído e as paredes do condutor. Neste caso, a energia total do fluído na secção A1 (ET1) deve ser
ENERGIA CINÉTICA (K) – PRESSÃO CINEMÁTICA DO FLUIDO
a) A energia cinética (K) do fluído, também chamada de pressão cinemática, que escoa na secção A1 dada por:

Ec = K1 =
m.v
2
1 m = massa do fluído
2 v1 = velocidade do fluído na secção A1


b) A energia cinética tomada por unidade de volume V1 que passa na secção é dada por:

K1
=
m.v
2
1
=
m.v
2
1
x
1

V1 2 2 V1
 V1


K1
=
m.v
2
1
V1 2V1

c) Sabendo que a densidade (d) é a razão entre massa e volume (d=m/V), a energia cinética por unidade de volume V1 pode ser
reescrita:

K1
=
d.v
2
1
V1 2

ENERGIA POSICIONAL GRAVITACIONAL DO FLUÍDO
a) A energia posicional gravitacional (U) do fluído que escoa na secção A1 é dada por:


Ep= U1 = m.g.h1
m= massa do fluído
g= aceleração da gravidade
h1= altura em relação ao nível de referência

b) A energia posicional (U1) tomada por unidade de volume V1 que passa na secção A1 é dada por:

U1
=
m.g.h1.
V1 V1

c) Sabendo que a razão entre massa e volume representa a densidade (d=m/V), a energia posicional por unidade de volume V1
vale:

U1
= d.g.h1
V1

Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
7

www.medresumos.com.br
igual à energia total do fluído na secção A2 (ET2). Isto é, a energia total do fluído é conservada durante o
escoamento (figura anterior, 20.1). Assim, pode-se dizer que:
ET1 = ET2
K1+U1+W1 = K2+U2+W2
dv
2
1 + d.g.h1 + P1 =
dv
2
2 + d.g.h2 + P2 2 2

b) Se o vaso condutor estiver totalmente na horizontal (no mesmo plano), a energia posicional gravitacional
poderá ser desprezada, pois a altura do vaso em relação ao nível de referência não varia (h1=h2). Assim, temos:
dv
2
1 + d.g.h1 + P1 =
dv
2
2 + d.g.h2 + P2 2 2
A equação de Bernouilli fica resumida a:

dv
2
1 + P1 =
dv
2
2 + P2
2 2

Logo, pode-se admitir que: d . v² + P = constante.
 2

 Estenose: é uma diminuição na luz do vaso causada por algum corpo (como placas de ateromas) ou por
compressão, podendo causar isquemia e necrose.
Segundo o regime da continuidade, o fluido que escoa dentro de uma situação de estenose tem uma maior
velocidade (se a área diminui a velocidade do fluido deve aumentar, pois v x A = cte). Como a velocidade está
aumentando, consequentemente a energia cinética do fluido também aumenta. Em contrapartida, segundo a
equação de Bernouilli, a pressão deve diminui (d x v²/2 + P = cte). Isso significa que, quando o sangue passa
por dentro de um seguimento estenosado, a pressão deve diminuir (↓A ↓P ↑v).

 Aneurisma: é uma dilatação da luz do vaso. Nesse caso, como a área de secção aumenta, a velocidade do
fluxo diminui, mas para mantê-lo constante, a pressão aumenta (↑A ↑P ↓v). Com o aumento da pressão em um
segmento acometido de aneurisma, a tendência desse segmento é aumentar ainda mais podendo romper-se.




EFEITO VENTURI
 Considere o sistema ao lado em que escoa um fluído ideal,
incompressível e não viscoso. Nota-se que há um estrangulamento da
área seccional A2; portanto A1>A2. Pelo princípio da continuidade, a
velocidade de fluxo v2 deve ser maior que a velocidade v1, uma vez que
o fluxo é constante em todas as secções do condutor.
 Considerando o princípio de conservação da energia do
fluído entre as secções A1 e A2 (figura ao lado), pode-se dizer que:

ET1=ET2

dv
2
1 + P1 =
dv
2
2 + P2
2 2

Como a velocidade na secção A2 é maior que na secção A1, a equação de Bernoulli prevê que a pressão na
secção A2 deve diminuir, já que ET1=ET2 (conservação da energia total do fluído). Note-se quehá tubos verticais ligados
Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
8

www.medresumos.com.br
às paredes do condutor; e que estes tubos registram a diferença de pressão “a” entre as secções A1 e A2. Esta variação
de pressão do fluído, observada quando a área do condutor varia, é chamada de “Efeito Venturi”, ou seja, no
estrangulamento de um condutor, a velocidade aumenta, porém a pressão diminui.

 Em caso de asma alérgica, a musculatura lisa dos brônquios contrai, diminuindo a luz do mesmo. Pelo princípio
da continuidade do fluxo, a pressão nessa região diminui. Em casos severos, a pressão é tão baixa que o
pulmão pode chegar a colabar (atelectasia), ou seja, colapso do pulmão devido a um “vácuo” gerado dentro do
alvéolo.

Outra maneira de prever o Efeito Venturi é a seguinte: considere o sistema da FIGURA 5A, onde existe um
estrangulamento na luz do tubo:


Reescrevendo a equação de Bernoulli, temos:
dv
2
1 + P1 =
dv
2
2 + P2
2 2

1
dv
2
1 + P1 =
1
dv
2
2 + P2 2 2

Assim, a diferença de pressão (P1P2) entre as duas áreas seccionais seria:

P1  P2 =
1
dv
2
2 
1
dv
2
1 2 2

P1  P2 =
1
d (v
2
2  v
2
1) 2

Observando a FIGURA 5A, nota-se que A1>A2. Pelo princípio da continuidade de fluxo, sabe-se que v2 > v1.
Portanto, a diferença de velocidade (v
2
2 - v
2
1) deverá ser sempre positiva. Consequentemente, a diferença de pressão
(P1P2) deverá ser positiva também. Para que a diferença de pressão (P1P2) seja positiva, obviamente é necessário que
P1 seja maior que P2 (P1>P2). Portanto, a pressão P2 na área estrangulada diminui em relação à pressão P1 da área
normal.
Considere o sistema da FIGURA 5B, onde A2>A1. Pelo princípio da continuidade, v1 > v2. Portanto, a diferença de
velocidade (v
2
2  v
2
1) deverá ser sempre negativa. Assim, a diferença de pressão (P1P2) também será negativa. Para
que a diferença (P1P2) seja negativa, é necessário que P2 seja maior que P1 (P2>P1). Como resultado, a pressão P2 na
área larga do tubo é maior que a pressão P1 na área normal.

OBS
10
: O Efeito Venturi só é válido para tubos em que a área seccional varia, ou seja, a pressão só varia se a luz do
tubo variar.
OBS
11
: As leis da hidrodinâmica podem ser aplicadas à circulação sempre com alguns limites, como por exemplo,
fisicamente, a pressão nos capilares (maior área total) deveria ser maior que a pressão aórtica (menor área). Isso não
ocorre por causa do atrito, uma vez que o sangue perde energia mecânica até chegar aos capilares. Embora o aumento
da área capilar não eleve a pressão como nas artérias, pelo menos há uma atenuação da queda dessa pressão,
justamente por causa do efeito hidrodinâmico: quando maior a área, maior será a pressão.
OBS
12
: O aumento de pressão não é considerado Efeito Venturi.



Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
9

www.medresumos.com.br
TIPOS DE FLUXO
 O escoamento normal da circulação sanguínea
ocorre de forma laminar, ou seja, divido em camadas
que circulam de forma silenciosa. Como na bureta do
exemplo ao lado, onde o corante, quando escoado
lentamente, desce silenciosamente em camadas.
 Quando o sangue ultrapassa uma determinada
velocidade crítica, o fluxo sanguíneo passa a ser
turbulento e ruidoso (som chamado sopro), como o que
ocorre na bureta ao lado com um fluxo maior.
Geralmente ocorre em casos de fístulas (como a
atrioventricular), em que a área diminui e a velocidade
aumenta, fazendo com que o fluxo torna-se turbulento.

OBS
13
: O fluxo pode estar normal e apresentar sopro em
casos de exercícios físicos prolongados.

VELOCIDADE CRÍTICA




 Vc  Velocidade crítica de escoamento
 Re  Constante adimensional de Reynolds (Re=2000)
   Viscosidade do fluido (sangue = 2,8 . 10-3 Pa.s)
 d  Densidade do fluído
 r  Raio do condutor



VERIFICAÇÃO DA PRESSÃO ARTERIAL
 Há duas maneiras de verificação da PA: direta (acoplando-se diretamente a uma
artéria dissecada uma manômetro de mercúrio) e indireta (tradicional, através do
manguito e do estetoscópio). Para essa medida, toma-se como referência os sons de
Korotkoff e o relógio (servindo de manômetro de mercúrio).
 Inicia-se o procedimento inflando o manguito ao redor do braço com o intuito de
exercer pressão sobre ele, comprimindo a artéria braquial. O resultado é a oclusão da
própria artéria, chegando um ponto que a luz arterial é totalmente fechada, parando o
fluxo. Após isso, abre-se a válvula da pera, fazendo com que a região da artéria que
estava estrangulada permita a passagem de um primeiro jato de sangue, sendo esse fluxo
turbilhonar, ou seja, ruidoso (primeiro som de Korotkoff), produzindo uma pressão
aproximadamente igual à sistólica. Com a continuação da abertura da artéria, a
velocidade vai diminuir, fazendo com que o fluxo volte a ser laminar e silencioso. Nesse
ponto em que os sons desaparecem, marca-se a pressão diastólica.
 Em síntese, tem-se:
 Primeiro som (Pmáx): PRESSÃOmanguito ≈ PRESSÃOsistólica
 Segundo som (Pmin): PRESSÃOmanguito ≈ PRESSÃOdiastólica

Ex: HENEINE (2000): Sabendo que a densidade do sangue é de 1,06.103 Kg/m3, calcular a velocidade crítica de
escoamento do sangue que circula na aorta, cujo raio é de 1,25.10
-2
m. ( sangue = 2,8.10
-3
 Pa.s):







OBS: 1 Pa = 1 N.m
-
²
 1 N.m² = 1 Kg. m.s
-2
.m
-
²
 1 Pa = 1 Kg. m
-1
.s
-2

Vc = Re x 
 d x r
Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
10

www.medresumos.com.br

A pressão sistólica é a pressão máxima, cujo valor normal nas artérias é de 120mmHg e a pressão
diastólica é a pressão mínima, período em que os ventrículos relaxam, cujo valor normal é de 80mmHg. Segundo
critérios da organização mundial da saúde, quando a pressão sistólica é maior ou igual a 140mmHg e a diastólica
estando maior ou igual a 90mmHg, seria já suspeita de hipertensão.
 À medida que o indivíduo envelhece, a pressão arterial tende a
aumentar. Isso acontece devido ao processo de arteriosclerose, ou seja, a
elasticidade das artérias é bem menor, e já não consegue distender mais
como em um indivíduo jovem. Essa rigidez da parede das artérias contribui
para que a complacência aórtica (distensão normal da aorta no momento
da ejeção sistólica) diminua. Do ponto de vista físico, complacência é a
variação de volume em função de uma variação de pressão: a aorta é
complacente porque, quando se empoe uma determinada pressão, ela
altera seu volume.



 O gráfico acima, além de mostrar o aumento da pressão arterial com o decorrer dos anos, ele mostra a pressão
arterial média que está muito mais próxima da pressão diastólica do que da sistólica. Isso ocorre pois o período de
diástole é mais longo que o período de sístole.
 Por isso que têm-se uma preocupação muito maior com a pressão diastólica do que com a sistólica, por
exemplo: é muito melhor ter uma pressão de 140/80 (hipertensão sistólica) do que 100/90 (hipertensão diastólica), uma
vez que esta ultima é mais maléfica, pois a pressão diastólica contribui mais para pressão arterial média, ou seja, ela
retrata melhor a situação da pressão arterial.


LEI DE POISEUILLE
 Explica porque ocorre um grande aumento da condutância sanguínea quando o diâmetro do vaso aumenta,
explicando também os fatores que regulam este fluxo:
 O fluxo é diretamente proporcional ao gradiente de pressão (ΔP),
que representa a diferença entre a pressão na aorta (100mmHg) e na
veia cava (≈0mmHg): ΔP = Pa – Pv = 100mmHg.
 O fluxo é diretamente proporcional a 4ª potencial do raio (r);
 O fluxo é inversamente proporcional ao comprimento do tubo (L)
e aviscosidade do líquido ().

 No choque anafilático (alérgico), ocorre liberação de histamina pelos mastócitos, que age na musculatura lisa
dos vasos, gerando uma vasodilatação arteriolar generalizada, o que provoca uma queda grave da pressão
arterial. Isso ocorre porque se aumentar o volume do compartimento vascular (contendo 5 litros
constantemente), a tendência da pressão é sempre diminuir (espaço maior para mesma quantidade de sangue),
caindo o gradiente de pressão e diminuindo o fluxo, podendo causar um colapso circulatório.
 Se o raio do vaso cresce um número x, o fluxo aumenta muito mais, pois a proporção é exponencial (ver figura
abaixo). No caso de hemorragias agudas, o organismo promove uma vasoconstrição para tecidos menos
importantes (pele, músculos) e desvia a circulação do sangue para tecidos mais importantes (coração, cérebro e
pulmão).

Ex: HENEINE (2000): Determinar a variação percentual do raio e do fluxo em um vaso cujo raio varia de 1cm para 1,2
cm.

Variação % do raio (r%):
Admitindo-se que a única variação do sistema ocorra no raio, pode-se dizer que F=r4 . Seja rf o raio final; e
ri o raio inicial.
Complacência = ΔV
 ΔP
F =  x P x r4
 8 x L x 

Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
11

www.medresumos.com.br

F = rfinal
4  rinicial
4
F= (1,2)4  (1,0)4 = 2,1  1,0 = 1,1
F%= 1,1 (x100) = 110%
*Note-se que um crescimento de apenas 20% no raio aumenta o fluxo em 110%



CIRCULAÇÃO EXTRACORPÓREA
 Como foi visto pela Lei de Poiseuilli, quanto maior for o comprimento do vaso,
menor será o fluxo (ver figura ao lado direito). Isso ocorre pois o fluido encontrará mais
resistência do atrito com o aumento do comprimento que ele deverá percorrer.
 Em condições fisiológicas normais, o comprimento dos vasos corpóreos não
varia. Porém, há determinadas situações clínicas em que o comprimento do tubo varia e
o fluxo também, como no caso da circulação extracorpórea.
 A circulação extracorpórea é induzida artificialmente em processos cirúrgicos
(ver figuras abaixo), como em cirurgias cardíacas, em que não se pode trabalhar com o
coração em funcionamento. Nesse caso, desvia-se o sangue das veias cavas através
de um sistema artificial (sistema de tubos, pulmões artificiais e bomba extracorpórea)
sendo ele devolvido a altura da aorta para circular pelo restante do corpo. Devido a
isso, conclui-se que, nesses casos, há um aumento do comprimento do tubo por onde o
sangue vai percorrer, diminuindo assim, o fluxo. Aí onde entra a importância da bomba
extracorpórea, que servirá como compensador dessa queda no fluxo, fazendo-o
aproximar-se do fluxo estacionário.



VISCOSIDADE DO SANGUE ()
 Representa o grau de fluidez que o sangue possui ( sangue =
2,8.10
-3
 Pa.s), que em condições normais, realmente é um liquido viscoso.
Quanto mais hemácias o sangue apresentar, mais viscoso ele é. Essa
viscosidade do sangue é uma das causas que faz com que o sistema
circulatório seja considerado um modelo real, justamente devido ao atrito
das lâminas do sangue viscoso com o endotélio. Essa quantidade de
hemácias é calculada pelo hematócrito (proporção entre hemácias/plasma):
 ↑Hemácia ↓Plasma: hemoconcentrado.
 ↓Hemácia ↑Plasma: hemodiluído.

Porém, em determinadas patologias, essa viscosidade se altera,
alterando também o fluxo.




 Policitemia: doença mieloproliferativa (pré-leucêmica) em que há excesso na produção de hemácias, fazendo
aumentar a viscosidade do sangue e diminuindo o fluxo.
 Macroglobulinemias; Mieloma múltiplo: a quantidade de proteínas no plasma aumenta muito, aumentando
também, a viscosidade do sangue.
Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
12

www.medresumos.com.br
 Anemia profunda: a falta de hemácias no sangue diminui a viscosidade do mesmo, aumentando o fluxo.
Determinados pacientes com anemia profunda podem apresentar sopros nas grandes artérias, pois a
viscosidade do sangue cai a tal ponto que a velocidade do fluxo aumenta, chegando a ultrapassar a sua
velocidade crítica, tornando-se turbulento.

Ex: HENEINE (2000): Um segmento da aorta medindo 10cm apresenta um gradiente de pressão de 2,5 Pa. Sabendo
que o raio aórtico mede 1,25cm, calcular o fluxo no segmento (viscosidade do sangue = 2,8.10-3 Pa.s.):


















OBS: Em casos de febre, a viscosidade do sangue diminui. Enquanto em uma hipotermia, a viscosidade aumenta.


VELOCIDADE DO FLUXO EM ESCOAMENTOS REAIS
 No escoamento real, a velocidade de fluxo dentro do tubo é variável devido ao atrito entre as lâminas do fluído
viscoso e entre o fluído e as paredes do tubo. A velocidade é máxima no centro e decresce segundo uma parábola até
zero na adjacência do tubo.
i. Em escoamentos reais, a análise dimensional mostra que a velocidade média (v) representa a razão entre
fluxo e área:
v =
Fluxo
=
F
Área do tubo A

ii. Mas o Fluxo (F) de Poiseuille vale:




F=
.P. r4
8. L.
Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
13

www.medresumos.com.br

 iii. Então, a velocidade de fluxo em escoamentos reais pode ser escrita como:
v =
.P. r4
x
1
8. L.  r2

Logo, a velocidade média será:





RESISTÊNCIA DA TUBULAÇÃO AO FLUXO
Entende-se como resistência “R” todos os fatores que impedem ou desfavorecem o fluxo em uma tubulação. A
relação entre fluxo e resistência pode ser definida como:
 F = ΔP
 R

Comparando-se esta definição com a lei de Poiseuille, pode-se dizer que:










A resistência é diretamente proporcional à viscosidade do fluído e ao comprimento do tubo. A resistência é
inversamente proporcional ao raio do condutor.


RESISTÊNCIA DA PERIFÉRICA – LEI DE OHM
 O fluxo F é diretamente proporcional ao gradiente de pressão (P) e inversamente proporcional à resistência R.
A resistência é medida em uma unidade incoerente, a UNIDADE R (Pressão/Fluxo). A resistência aumenta diretamente
com a viscosidade do sangue, o comprimento do tubo e o grau de constrição dos vasos.




Ex: HENEINE (2000): A pressão do sangue cai de aproximadamente 100mmHg nas artérias para 15mmHg nos
capilares. Calcular a resistência sabendo que o fluxo arterial é de 85ml/s.


Ex²: HENEINE (2000): Um portador de hipertensão apresenta uma pressão arterial média de 220 mmHg. Qual a
resistência periférica do paciente se o débito cardíaco é de 5 litros/min.

Ou seja, é necessário um trabalho 2,46 vezes maior que o normal para circular o mesmo volume de sangue.

P
=
.P. r4
R 8. L.
R=
P. 8. L.
.P. r4
F =
P
 R=
P
=
mmHg
= 1 unidade R
R F ml.s-1
v = r2 x P
 8xLx 


R = 8. L.
 . r4

Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
1

www.medresumos.com.br


BIOFÍSICA DA RESPIRAÇÃO

Os seres vivos, com relação ao uso de oxigênio, se dividem em duas classes principais: aeróbios (usam
oxigênio) e anaeróbios (não utilizam diretamente oxigênio, apenas em circunstâncias especiais). Seres unicelulares
fazem trocas gasosas por difusão simples. Já para seres pluricelulares, a difusão torna-se insuficiente para atender à
demanda fisiológica. Faz-se necessário então um sistema capaz de conduzir O2 à intimidade dos tecidos, e carrear CO2
para o ambiente, atendendo a velocidade das trocas metabólicas.
Essa tarefa é desempenhada pelo Aparelho Respiratório, que funciona em conjunto com o aparelho ou sistema
circulatório.


MECÂNICA DA RESPIRAÇÃO
 O pulmão funciona como uma membrana de troca
gasosa.Porém, ele não tem a capacidade de receber ar por
si só. A entrada (inspiração) de ar no pulmão está
relacionada à expansão da caixa torácica pelo auxílio de
músculos respiratórios, bem como a saída (expiração) está
ligada com a diminuição dessa caixa.

INSPIRAÇÃO DE REPOUSO
 A contração do diafragma é suficiente para expandir
o pulmão e proporcionar a entrada de ar nesse órgão.

INSPIRAÇÃO FORÇADA
 Além da contração do diafragma, há uma
participação dos músculos intercostais externos (se
contraem) e internos (relaxam). Essa contração gera uma
elevação da caixa torácica, expandindo-a mediante o
trabalho muscular dos intercostais associados a músculos
do pescoço.

EXPIRAÇÃO DE REPOUSO
 Não é necessário nenhum esforço muscular para a saída do ar. As próprias forças de colapso (retração)
pulmonar expulsam o ar devido a existência da energia potencial elástica armazenada do pulmão. Isso acontece, por
exemplo, em bolas de assopro, que se esvaziam automaticamente devido à força elástica de suas paredes.

EXPIRAÇÃO FORÇADA
 Em casos de exercício, a energia elástica armazenada do pulmão não é suficiente para expirar adequadamente
o ar. Com isso, há uma associação desse potencial elástico, relaxamento do diafragma e contração dos músculos
abdominais (ao se contraírem, empurram o conteúdo visceral contra o pulmão), facilitando a expiração.

OBS: Pessoas engasgadas (presença de alimento no canal respiratório) podem ser salvas por manobras em que haja
uma compressão intensa na região abdominal, empurrando as vísceras contra o pulmão, expelindo, juntamente com o
ar, o objeto que causou o engasgo.
OBS²: A Lei de Hook demonstra que, quanto maior a distensão de uma mola, maior será a sua energia elástica. Isso
acontece no pulmão: quanto maior a quantidade de ar absorvida durante a inspiração, maior será o grau de distensão do
órgão, aumentando a sua força elástica, expulsando todo ar sem ser necessário o esforço muscular.



PULMÃO
 O pulmão está preso ao mediastino através do seu hilo, porém, repousa flutuando na
cavidade pulmonar. Esse órgão é revestido pela pleura visceral, bem como a cavidade
torácica é revestida pela pleura parietal. Essas membranas estão separadas pelo espaço
interpleural, um espaço virtual de extrema importância para a mecânica da respiração.
Nesse espaço há uma pressão subatmosférica (pressão negativa), ou seja, há um
vácuo fisiológico que deve ser mantido para o bom funcionamento da respiração.

Arlindo Ugulino Netto.
BIOFÍSICA 2016
F = k x Δx

Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
2

www.medresumos.com.br

ATO DE RESPIRAR
 O simples ato de entrada e saída de ar dos pulmões não está restritamente ligado à física da mecânica da
respiração, mas sim na diferença de pressões entre a cavidade pulmonar e o meio externo que essa mecânica causa. É
esse gradiente de pressão que regula a entrada de ar nos pulmões (Lei de Boyle-Mariote)

LEI DE BOYLE-MARIOTE
 Lei que provém da equação geral dos gases que diz que a razão do produto da
pressão e volume de um gás sobre a temperatura deve ser igual após uma transformação.
Considerando que essa transformação é isotérmica, o produto pressão x volume é constante.
 Isso acontece, por exemplo, em seringas. Quando se aplica um injetável na via venosa, aperta-se o embolo,
diminuindo o volume, aumentando a pressão no medicamento a ser injetado, forçando a entrada desse medicamento da
veia. O contrário é verdadeiro: durante uma punção venosa, em que se puxa o embolo para diminuir a pressão dentro da
seringa, produz-se um vácuo responsável por aspirar o sangue para dentro do instrumento.
 O mesmo ocorre na fisiologia respiratória. Ao aumentar a cavidade torácica, o pulmão acompanha essa
expansão (ver OBS logo abaixo), diminuindo a pressão intra-alveolar (intrapulmonar). A pressão interna torna-se inferior
à pressão atmosférica, fazendo com que o ar entre nos pulmões.
 Na expiração, entram as duas leis associadas (Lei de Hook e Boyle-Mariote), quando o pulmão diminui seu
volume devido a força elástica que as suas paredes exercem em seu conteúdo, a pressão intrapulmonar aumenta,
tornando-se supra-atmosférica, forçando a saída de ar para o meio.


OBS
3
: Quando a cavidade torácica se expande, os pulmões acompanham esse movimento devido ao vácuo interpleural
(-5mmHg, sendo sempre negativa, tornando-se menor ainda na inspiração) presente no espaço interpleural. Ao
aumentar o volume da caixa torácica, a pleura parietal também se expande, gerando um vácuo maior, que vai repuxar a
pleura visceral aderida ao pulmão, expandindo, assim, esse órgão.

OBS
4
: Esse vácuo interpleural é mantido por dois fatores:
 Fisiológico: Drenagem linfática constante pelo líquido pleural.
 Físico: a tendência natural que o pulmão tem de colabar aumenta a intensidade desse vácuo.

OBS
5
: O gráfico ao lado mostra que a pressão interpleural sempre varia em
uma faixa negativa, nunca aproximando-se do valor da pressão
atmosférica, o que seria incompatível com a vida se acontecesse. O gráfico
mostra que, durante a inspiração, a pressão interpleural é mais negativa
ainda. Na expiração, torna-se um pouco maior essa pressão, mas nunca
deixa de ser negativa, diferentemente da pressão alveolar (intrapulmonar)
que na inspiração é negativa (subatmosférica) e positiva (supra-
atmosférica) na expiração.









P1 x V1 =
P2 x V2
T1 T2
P x V = cte
Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
3

www.medresumos.com.br

 No pneumotórax há presença de ar no espaço interpleural, o que diminui o vácuo, aumentado a pressão
interpleural. Com isso, o pulmão não acompanha o movimento de expansão da caixa torácica, fazendo com que
o indivíduo seja incapaz de respirar. Isso acontece, por exemplo, em lesões em nível das costelas com
perfuração da pleura, fazendo com que ocorra a entrada de ar e a diminuição do vácuo nessa região. Com a
perda desse vácuo, o pulmão murcha.

 O pneumotórax valvular diferencia-se no tipo de lesão, que pode funcionar como uma válvula que permite a
entrada de ar no espaço interpleural, mas não a sua saída. Isso faz com que a expansão da caixa torácica se
torne cada vez mais perigosa a cada tentativa de respiração.
 O hemotórax é o acúmulo de sangue dentro da cavidade pleural, que também diminui o vácuo pleural.


RESPIRAÇÃO
A respiração consiste em um ciclo divido em dois hemiciclos que acontecem devido ao gradiente de pressão
entre o alvéolo e a atmosfera:
 1º Hemiciclo: Inspiração – o ar atmosférico é aspirado para uma estrutura permeável (o pulmão), onde entra em
troca com o sangue.
 2º Hemiciclo: Expiração – O ar pulmonar é expelido para o ambiente, carreando o CO2 e outros componentes
para fora.

OBS
6
: Os mergulhadores que passam muito tempo no fundo do mar devem passar por uma câmara hiperbárica para
evitar a embolia gasosa antes de emergir para superfície. A pressão exercida em grandes profundidades é bem maior
que a atmosférica ao nível do mar, e, para que o mergulhador consiga respirar (devido a alta pressão sob seu tórax),
deve-se aumentar a pressão de todos os gazes nos alvéolos para manter o pulmão aberto (por estar submetido a uma
pressão superior enorme). Aumentando-se as pressões parciais intra-alveolares dos gases, fazendo com que os gases
nos alvéolos difundam para o sangue de forma dissolvida no plasma (inclusive o N2, cuja concentração é de 70% no ar
atmosférico) no estado líquido devido à alta pressão. Caso o mergulhador emerge rapidamente, o N2 passa para o
estado gasoso gerando embolias. O nitrogênio causa embolia por não ser usado no metabolismo celular, por ser o gás
mais abundante na atmosfera e por ser altamente solúvel na membrana.


LEI DAS PRESSÕES PARCIAIS DEDALTON
 Numa mistura de gases ideais e quimicamente inertes, a pressão exercida por cada constituinte da mistura é
igual a sua pressão parcial (Pi), que é proporcional a sua concentração molar. Portanto, a pressão total (PT)
corresponde a soma das pressões parciais de cada gás.
PT = P1 + P2 + P3 +...Pn
PT=
n1.R.T
+
n2.R.T
+
n3.R.T
+ ...
V V V

 A pressão parcial de um gás é a pressão que o gás exerceria se estivesse só no compartimento.





Ex: OKUNO, 1986; GUYTON,1998: Sabendo que as proporções de nitrogênio, oxigênio e gás carbônico na atmosfera
são respectivamente de 78,6%; 20,8% e 0,04%, determinar a pressão parcial de cada gás ao nível do mar.
Ao nível do mar, a pressão atmosférica é de 1atm ou 760mmHg, sendo esta a pressão total. Segundo a lei de Dalton, a pressão
parcial de cada gás será proporcional a sua concentração na mistura. Assim temos que:
PG = nG x R x T
 V
Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
4

www.medresumos.com.br
Pp de N2 = 78,6% de 760mmHg
Pp de N2 = 0,786 x 760mmHg = 597,36 mmHg

Pp de O2 = 20,8% de 760mmHg
Pp de O2 = 0,208 x 760mmHg = 158,08 mmHg

Pp de CO2 = 0,04% de 760
Pp de CO2 = 4.10-4 x 760 = 0,304mmHg

GASES
AR ATMOSFÉRICO AR UMIDIFICADO AR ALVEOLAR AR EXPIRADO
mmHg % mmHg % mmHg % mmHg %
N2 597,0 78,62 563,4 74,09 569,0 74,9 566,0 74,5
02 159,0 20,84 149,3 19,67 104,0 13,6 120,0 15,7
C02 0,3 0,04 0,3 0,04 40,0 5,3 27,0 3,6
H2O 3,7 0,50 47,0 6,20 47,0 6,2 47,0 6,2
TOTAL 760 100 760 100 760 100 760 100


OBS
7
: A umidificação do ar nas vias aéreas superiores serve para
diminuir a pressão parcial de outros gases para manter constante a
pressão atmosférica (760 mmHg).

OBS
8
: A pressão parcial do N2 em toda circulação é praticamente a
mesma por ele não ser metabolizado.

OBS
9
: O oxigênio expirado possui uma pressão muito grande em
relação à concentração inspirada pois nem todo O2 inspirado é trocado
por CO2 na hematose. Por isso que a respiração “boca-a-boca” tem
como função oferecer oxigênio para o socorrido.

OBS
10
: A pressão do vapor do gás de água é de 47 mmHg,
dependendo apenas da temperatura (37º).




ESPIROMETRIA: VOLUMES E CAPACIDADES PULMONARES
 A espirometria é uma técnica utilizada em pneumologia para medir os volumes de ar inspirados e expirados por
meio do equipamento chamado de espirômetro.
 À medida que o indivíduo respira, ele move a campânula, que por sua vez move um registrador, que demarca no
quimógrafo os valores expirados e inspirados.
 O gráfico registrado no quimógrafo é o espirograma. Ele determina os volumes pulmonares e a capacidade
pulmonar.


Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
5

www.medresumos.com.br

VOLUMES PULMONARES
 Volume Corrente (VC= 500ml): respiração em condições basais. O ciclo respiratório ocorre em repouso.
 Volume de Reserva Inspiratória (VRI=3000ml): é o volume de ar extra que se consegue inspirar depois de já
ter inspirado o volume corrente, não incluindo-o então.
 Volume de Reserva Expiratória (VRE=1100ml): é o volume de ar extra que se consegue expirar depois de
expirar o volume corrente, não incluindo-o então.
 Volume Residual (VR=1200ml): não é demonstrado no gráfico uma vez que o espirograma só demonstra
volumes inspirados ou expirados. Caso fosse registrado, estaria abaixo da reserva expiratória. Por mais vigorosa
que seja a expiração, esse volume não é expirado (mesmo assim, é constantemente renovado). Ele é calculado
por meio do método da diluição do He. Esse volume residual é sempre renovado por difusão. Ele está em
equilíbrio com o sangue, pois ele nunca sai do alvéolo para os vasos.

OBS
11
: O volume residual já passa a existir logo na primeira inspiração da vida. Isso é usado na medicina legal para
identificar se uma criança já nasceu morta ou morreu durante o parto. Caso o pulmão da criança afunde em um
recipiente cheio de água, demonstra que a criança nasceu morta. Caso boie, é um indício que a criança ainda inspirou,
ou seja, nasceu com vida.

CAPACIDADES PULMONARES
 Capacidade Inspiratória (CI=VC+VRI = 3500ml)
 Capacidade Vital (CV=VC+VRI+VRE=4600ml): é a amplitude total de uma inspiração máxima e uma expiração
máxima, passando pelo volume corrente (incluindo-o).
 Capacidade Vital Inspiratória: o paciente expira ao máximo para depois inspirar.
 Capacidade Vital Expiratória: o paciente inspira ao máximo para depois expirar.
 Capacidade Residual Funcional (CRF=VRE+VR=2300mL): consiste em uma quantidade de ar que em
condições normais não sai do pulmão.
 Capacidade Pulmonar Total (CPT=VC+VRI+VRE+VR=5800ml ou CPT=CV + VR): representa o somatório de
todos os volumes pulmonares, ou seja, todo o volume de ar existente no pulmão.

OBS
12
: Na atividade física, o volume corrente aumenta, mas para manter a CPT constante, os VRE e VRI diminuem.
Isso é provado em indivíduos que tem dificuldade de inspirar ou expirar profundamente após um exercício.
OBS
13
: Para determinar a capacidade pulmonar total e o volume residual pulmonar, faz-se uso do método da diluição do
hélio. Inicialmente, uma quantidade de He, de volume (V1) e concentração (C1) conhecidos, é diluída no sistema
respiratório. Abre-se, então, a válvula e solicita ao paciente que respire essa mistura de gás. Com o passar do tempo, a
concentração e o volume do gás He no espirômetro entra em e equilíbrio com o pulmão (C2 e V1 < C1 e V2). Para
chegar aos valores requeridos, tem-se:

C1 x V1 = C2 x V2
C1 x V1 = C2 x (V1+V2)
C1 x V1 = C2xV1 + C2xV2
C1xV1 – C2xV1 = C2xV2
C2xV2 = V1 (C1-C2)
V2 = V1 (C1 – C2)
 C2

 ou


 C1 = Concentração inicial de He
 C2 = Concentração final de He
 V1 = Volume inicial de He
 V2 = Volume final de He (Vesp + Vpul) = Vsistema
 Vesp= volume do espirógrafo
 Vpul= volume do pulmão.

V2 = V1 (C1 – C2)
 C2
V1 = C2 (V2 + V1)
 C1
Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
6

www.medresumos.com.br
Ex: HENEINE (2000): Um paciente respira em um espirógrafo contendo 6 litros de uma mistura de He a 10%. Após 3
minutos, a concentração He se equilibra em 5%. Sabendo que a CV vale 4,8L; Determinar a capacidade pulmonar total
e o volume residual.
C1 x V1 = C2 x V2
10%.6L = 5%.V2
V2 = 12L

V2 = Vesp + Vpul
Vpul = V2 - Vesp
Vpul = 12L - 6L = 6L

CPT = 6L
VR = CPTCV
VR = 6L4,8L = 1,2L


LEI DE FICK
A taxa de difusão J corresponde a massa do soluto difundido em função do tempo (Kg/min). É diretamente
proporcional ao coeficiente de difusão da substância (D), à área do compartimento difusível (A) e ao gradiente de
concentração (C); e inversamente proporcional à distância que separa os compartimentos difusíveis (x).








OBS
14
: Em casos de edemas, a membrana respiratória fica mais espessa, dificultando a hematose. Em enfisema
pulmonar, devido a perda de parede pulmonar, a área diminui, diminuindo a difusão.

CAPACIDADE DE DIFUSÃO
 A capacidade de difusão (cD) representa a habilidade da membrana respiratória em transportar determinado
gás. Pode ser definida como o volume de gás (ml) difundido por minuto através da membrana respiratória (fluxo
difusional FD) quando o gás é submetido a um gradiente de pressão P (1mmHg)
cDgás = Volume Difundido (ml)/ minuto
 Pgás (mmHg)



J = - D . A . ΔC
 Δx
Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
7

www.medresumos.com.br


OBS
15
: Note-se que a cD não possui dimensão de difusão (MASSA x TEMPO-1
), sendo inversamente proporcional ao
P. Portanto, se P aumentar, e FD permanecer constante, a cD deve diminuir. Nestas condições, a habilidade do gás
em se difundir (cD) é baixa, uma vez que o incremento do P foi incapaz de elevar o fluxo difusional. Isso é sinal que a
membrana apresenta resistência ao fluxo.

Ex: GUYTON, 1998: Sabendo que 230ml de O2 se difundem através da membrana respiratória a cada minuto,
determinar a capacidade de difusão de O2 quando o gradiente de pressão alvéolo-capilar for de 11mmHg.
cdO2 = 230 ml.min-1 =
21 ml.min-1. mmHg-1
 Valor Fisiológico correspondente ao consumo de O2 11mmHg


Ex: MONTOREANO, 1995 e GUYTON, 1998: Determinar a capacidade de difusão de CO2 sabendo que a eliminação
de CO2 vale normalmente 240ml/min. As pressões de CO2 no capilar e no alvéolo valem respectivamente 40,6mmHg e
40mmHg (extremidade distal).
cdCO2 = 240ml/min =
400 ml.min-1. mmHg-1
Valor Fisiológico
 40,6– 40 mmHg



OBS
16
: Note que a cDCO2 é cerca de 20x maior que a cDO2. Isso mostra que a membrana é muito mais hábil para
transportar CO2 (observe o gráfico ao lado).


VOLUME RESPIRATÓRIO MINUTO (VRM)
 Corresponde a quantidade total de ar que se movimenta pelas vias respiratórias a cada minuto.
VRM= Volume Corrente (VC) x Frequência Respiratória (FR)
VRM= 500ml x 12 ciclos.min
-1
 = 6000ml.min
-1
 ou 6 litros.min
-1

OBS
17
: O VRM diz que 6 litros de sangue percorrem as vias aéreas. Porém, nem todo ar inspirado participa das trocas
gasosas (aproximadamente 150mL). O volume do espaço morto, que apenas ocupa espaço e não participa da difusão.


INTENSIDADE DE VENTILAÇÃO ALVEOLAR (VA)
 A intensidade de ventilação alveolar por minuto é o volume total de ar fresco que penetra nas áreas de troca
gasosa a cada minuto. A ventilação é determinada pela subtração do valor do espaço morto do volume corrente.
VA = FR (VCVP), onde VP corresponde ao Volume do Espaço Morto (150ml).
VA = 12 ciclos.min-1 x (500ml-150ml)
VA = 12 ciclos.min-1 x 350ml
VA = 4200ml.min-1 ou 4,2 L.min-1


LEI DE HENRY
 A Lei de Henry define o volume de um gás dissolvido em líquido. Segundo esta lei, o volume de gás dissolvido
no líquido é proporcional à pressão parcial do gás sobre o líquido e ao fator de solubilidade do gás. OBS: 1 torr = 1
mmHg.


 Vd = Volume Dissolvido
 Pp = Pressão Parcial do Gás
 Fs= Fator de Solubilidade





cDgás = FD (ml.min-1)
 Pgás (mmHg)



Vd = Pp x Fs

Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
8

www.medresumos.com.br
TRANSPORTE DE GASES NO SANGUE
 O oxigênio é transportado no sangue carreado junto à hemoglobina (oxihemoglobina) ou dissolvido no plasma.
Bem como o CO2, que pode ser transportado pela hemoglobina (carboemoglobina) ou dissolvido no plasma sanguíneo,
ou mesmo na forma de íons bicarbonato.

ESTRUTURA DA HEMOGLOBINA
A hemoglobina é uma proteína grande composta por quatro cadeias polipeptídicas (, ,  e ) ligadas
covalentemente a quatro grupos heme (estrutura base da molécula que contém o ferro) formado por quatro anéis
pirrólicos ligados a uma molécula de Fe ferroso. Os gases se ligam nesse ferro.



OBS
18
: Em condições normais, a hemoglobina transporta quatro moléculas de O2 (um oxigênio para cada cadeia de 
ou ).

CURVA DE DISSOCIAÇÃO DA OXIEMOGLOBINA
 Quando o sangue chega no pulmão, a pressão
parcial de O2 no sangue é de aproximadamente
40mmHg, fazendo com que o O2 se ligue a hemoglobina,
pois nos alvéolos, esse gás chega em altas pressões
(95mmHg). Quando o O2 se liga a hemoglobina, esta fica
97% saturada (ao ser oxigenada, a hemoglobina no
sangue fica 97% saturada), com volume percentual de
19%.

OBS
19
: volume percentual (Vol%) significa o volume (ml)
de O2 ligado a hemoglobina por dL de sangue.

 Chegando aos tecidos, o O2 passa a ser
dissociado da hemoglobina para ser liberado, fazendo
com que sua pressão parcial diminua a 40mmHg,
obtendo-se uma hemoglobina 75% saturada, com
volume percentual de 14%, o que prova que a
hemoglobina também serve de reservatório de oxigênio.


1. Oxigenação do sangue nos pulmões
 Pressão parcial: 95mmHg
 Hb 97% saturada.
 Volume de 19%.

2. Chegada do sangue aos tecidos
 Pressão parcial: 40mmHg
 Hb 75% saturada (função de reservatório de oxigênio).
 Volume de 14%.

Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
9

www.medresumos.com.br
TRANSPORTE DE GASES DISSOLVIDOS NO PLASMA
 Os gases, devido as suas capacidades de se dissolverem em líquidos, podem ser assim transportados no
plasma. Essa dissolução depende da Lei de Henry. Quanto mais facilmente o gás se dissolve no plasma, maior seu
volume a ser transportado dissolvido.

 1. Volume de O2 transportado para os tecidos na forma dissolvida
 Sabendo que a pressão parcial de O2 arterial é de 95 torr (Fs do O2 a 37ºC= 0,03 ml.L
-1
.torr
-1
), o volume de O2
dissolvido em cada litro de plasma arterial:
Vd = Pp.Fs
Vd = 95 torr x 0,03 ml.L
-1
 torr
-1

Vd = 2,9ml de O2 dissolvidos/ litro de plasma ou 0,29ml/dl OBS: 1L = 10 dL
 No plasma venoso, onde pressão parcial de O2 cai para 40 mmHg, o O2 dissolvido seria:
Vd = 40 torr x 0,03 ml.L
-1
 torr
-1

Vd = 1,2 ml/L ou 0,12 ml/dl
 O volume de O2 transferido (OT) para os tecidos na forma dissolvida no plasma :
OT = 0,29ml/dl – 0,12ml/dl = 0,17ml/dl de oxigênio dissolvido.

2. Volume de O2 transportado para os tecidos na forma de oxi-hemoglobina (Sangue Normal – 15g de
Hemoglobina/dL de sangue)
 O sangue arterial que chega nos tecidos tem um pressão parcial de 95 torr. Nesta pressão parcial, a curva de
dissociação mostra:
* Saturação = 97%
* Volume de O2 transportado (sangue normal)  19,4 vol.% ou 19,4ml/dL
 O sangue venoso que deixa os tecidos tem uma pressão parcial de 40 torr. Nesta pressão parcial, a curva de
dissociação mostra:
* Saturação = 75%
* Volume de O2 transportado (sangue normal)  14,4 vol.% ou 14.4ml/dL
 Portanto, a quantidade de oxigênio transferida (OT) para os tecidos através da hemoglobina é:
OT = 19,4 – 14,4 = 5ml/dL de sangue

OBS
19
: Note se que este valor é bem maior que o volume transferido no estado dissolvido (0,17ml/dL).

3. Volume de CO2 transportado para os tecidos dissolvido no plasma
 Sabendo que a pressão parcial de CO2 em condições normais vale 40 torr (Fs do CO2 a 37ºC= 0,6 ml.L
-1
.torr
-1
),
o volume de CO2 dissolvido em cada litro de plasma arterial:
Vd = Pp.Fs
Vd = 40 torr x 0,6 ml.L-1 torr -1
Vd = 24 ml de CO2 dissolvidos / litro de plasma ou 2,4 ml/dl

 O volume de CO2 dissolvido no plasma venoso:
Vd = 45 torr x 0,6 ml.L-1 torr -1
Vd = 27 ml de CO2 dissolvidos/ litro de plasma ou 2,7ml/dl
 Então, o CO2 transportado (CO2T) na forma dissolvida seria:
 CO2T = 2,7 ml/dl – 2,4ml/dl = 0,3 ml/dl

Ex: GUYTON, 1998: Qual o percentual de CO2 é eliminado no estado dissolvido se um total de 4ml/dl de
CO2 são normalmente transportados dos tecidos até o pulmão?
4,0ml/dL ----------------- 100%
0,3ml/dL ----------------- X

X=7,5% do CO2 é transportado no estado dissolvido.

OBS
20
: O restante do CO2 (cerca de 93%) é transportado na forma de bicarbonato
(70%) e carbaminoemoglobina (23%).







Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
10

www.medresumos.com.br

COMPLACÊNCIA
 Complacência é a capacidade do órgão de aumentar seu volume quando for submetido a um aumento de
pressão. Se o órgão é capaz de se expandir com baixos níveis pressóricos, diz-se que ele é “muito complacente” – o
contrário é verdadeiro.





 Acomplacência pulmonar específica mede o grau da elasticidade de cada unidade de volume de um pulmão. Ela
é razão da própria complacência e o volume do compartimento.



OBS
21
: Em determinadas doenças (como no enfisema pulmonar ou em algumas doenças fibróticas pulmonares), a
elasticidade do pulmão diminui, bem como a sua complacência. Essa propriedade pode diminuir até mesmo em
insuficiência dos músculos da respiração (“fadiga respiratória”). Isso faz com que o pulmão se “duro” e, mesmo com a
entrada de ar em alta pressão, o órgão pode não expandir, dificultando a oxigenação adequada do sangue e trazendo
sérias repercussões hemodinâmicas.
Complacência = ΔV
 ΔP
Cpulmonar específica = Complacência
 Volume Pulmonar

Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
1

www.medresumos.com.br


RADIOATIVIDADE

A radioatividade ou radiatividade é um fenômeno natural ou artificial, pelo qual algumas substâncias ou
elementos químicos, chamados radioativos, são capazes de emitir radiações, as quais têm a propriedade de
impressionar placas fotográficas, ionizar gases, produzir fluorescência, atravessar corpos opacos à luz ordinária, etc. As
radiações emitidas pelas substâncias radioativas são principalmente partículas alfa, partículas beta e raios gama. A
radioatividade é uma forma de energia nuclear, usada em medicina (radioterapia), e consiste no fato de alguns átomos
como os do urânio, rádio e tório serem “instáveis”, perdendo constantemente partículas alfa, beta e gama. O urânio, por
exemplo, tem 92 prótons, porém através dos séculos vai perdendo-os na forma de radiações, até terminar em chumbo,
com 82 prótons estáveis.

MODELO ATÔMICO DE BOHR
Na física atômica, o átomo de Bohr é um modelo que descreve o átomo
como um núcleo pequeno e carregado positivamente cercado por elétrons em
órbita circular.
Ernest Rutherford, no início do século XX, faz o experimento de
bombardear uma folha de ouro e, a partir da análise dessa experiência, afirma
que átomos fossem constituídos de uma nuvem difusa de elétrons carregados
negativamente que circundavam um núcleo atômico denso, pequeno e carregado
positivamente.
A partir dessa descrição, é fácil deixar-se induzir por uma concepção de
um modelo planetário para o átomo, com elétrons orbitando ao redor do "núcleo-
sol". Porém, a aberração mais séria desse modelo é a perda de energia dos
elétrons por radiação síncrotron: uma partícula carregada eletricamente e
acelerada emite radiações eletromagnéticas que têm energia; fosse assim, ao
orbitar em torno do núcleo atômico, o elétron deveria gradativamente emitir
radiações e cada vez mais aproximar-se do núcleo, em uma órbita espiralada, até
finalmente chocar-se com ele. Um cálculo rápido mostra que isso deveria ocorrer
quase que instantaneamente.
Como o "colapso" atômico da forma descrita anteriormente obviamente não acontece, o físico dinamarquês Niels
Bohr, baseando-se também nas idéias de Albert Einstein e Max Planck, propõe as seguintes idéias-chave:
1. Os elétrons que circundam o núcleo atômico existem em órbitas que têm níveis de energia quantizados.
2. As leis da mecânica clássica não valem quando o elétron salta de uma órbita a outra.
3. Quando ocorre o salto de um elétron entre órbitas, a diferença de energia é emitida (ou suprida) por um simples
quantum de luz (também chamado de fóton), que tem energia exatamente igual à diferença de energia entre as
órbitas em questão.


REPRESENTAÇÃO DO ELEMENTO QUÍMICO

 X: Símbolo do elemento químico
 A: número de massa do elemento (nº de prótons + nº de neutrons)
 Z: número atômico (=nº de prótons = número de eletrons fora do núcleo).
 n: número de neutrons (nº de massa – nº de prótons).

OBS
1
: Um átomo representado desse modo também é chamado de nuclídeo.

 Isótopos: são átomos de um mesmo elemento químico que possuem o mesmo número de prótons e diferentes
números de massa.
 Isóbaros: são átomos de elementos químicos diferentes que possuem o mesmo número de massa.
 Isótonos: são átomos de elementos químicos diferentes que apresentam o mesmo número de neutrons.


RADIAÇÃO
 Fenômeno característico de certos elementos, geralmente pesados, que ao emitir radiação sob a forma de
partículas ou ondas, adquirem maior estabilidade. Em resumo, a radiação é a liberação espontânea (ocorre
naturalmente, seguindo de um local de maior energia para um de menor energia, ou seja, termodinamicamente
favorável) de partículas ou de ondas eletromagnéticas.
Arlindo Ugulino Netto.
BIOFÍSICA 2016
Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
2

www.medresumos.com.br
 Em 1896, dá-se início ao estudo da radioatividade com Henry Becquerel (pai da Radioatividade), cientista muito
famoso da França, que por acidente, descobriu a radioatidade em uma pedra brilhante. Quando divulgou sua descoberta
a comunidade científica francesa, passou a estudar essa pedra com o casal Currier, que descoriu que, ao retirar
(purificar) elementos não radioativos dessa pedra, ela ficava mais radioativa ainda. Por fim, descobriram que as
radiações eram provenientes do elemento químico urânio presente na pedra. A pedra era uranila, de composição
química K2(UO2)(SO4)2.
 Em 1900, Ernest Rutherford dedcore as
radiações α (atraída por uma placa negativa,
portanto, de carga positiva) e β (atraída por uma
placa positiva, por tanto, de carga negativa).
Em 1902, Paul Villand descobre as ondas γ.
Com essa descoberta, levantou-se questionamentos
como o porquê que apenas alguns elementos
emitiam radiação.
No início do século XX, foi descoberto que elementos com Z ≥ 84, são todos radioativos, devido o grande
número de prótons e de neutrons no núcleo, tornando-se indevida. Os átomos estáveis apresentam em seus apresentam
em seus núcleos quantidades ideais de prótons e neutrons. A radiação é proveniente de núcleos instáveis, que têm
excesso de matéria e energia.
São estudados hoje dois tipos de radiação:
 Radiações corpusculares: as particulas emitidas possuem massa, e geralmente são mais ionizantes e mais
lesivas.
 Partícula α
 Partícula β Positrônica
 Partícula β Negatrônica
 Emissão de neutrons, protons, etc.
 Ondas eletromagnéticas: não possuem massa. Ex: radiação γ (gama), radiação UV, raio X, luz visível.

ESTABILIDADE ATÔMICA

Os átomos estáveis apresentam em seus núcleos quantidades ideais de
prótons e neutrons, não havendo assim excesso de matéria ou energia.
 O gráfico ao lado cataloga os átomos da tabela periódica em ordem crescente
em relação ao número atômico e ao número de neutrons. Os elementos estáveis, ou
seja, que não emitem radiação, estão inclusos ao longo da linha de estabilidade (“line
of stability”), e apresentam uma relação certa quanto à razão nº de Neutrons/nº de
Prótons. Caso a razão Neutron/Próton esteja fora do intervalo compreendido pela linha,
ele passa a ser classificado como elemento radioativo, seja qual for a partícula ou onda
emitida por ele.
 Até aproximadamente os elementos que apresentam número atômico 20, são
estáveis aqueles que apresentam N=Z. Mas a medida que esses números aumentam,
para que o elemento não seja radioativo, deve haver uma preponderância do número
de neutrons sobre o número de prótons.
 Os elementos ricos em neutrons estão localizados a esquerda da linha de
estabilidade, enquanto os elementos ricos em prótons, encontram-se a direita da linha.
 A relação ideal para que o elemento deixe de ser radioativo é a relação N/P de
seu respectivo isótopo estável.


RADIAÇÃO ALFA (α)
São fluxos de partículas carregadas positivamente, compostas por
2 nêutrons e 2 prótons (núcleo de hélio). São desviadas por campos
elétricos e magnéticos. São muito ionizantes porém pouco penetrantes.
Quandoum radioisótopo (que possui núcleo instável) emite uma partícula
alfa, seu número de massa (A) diminui 4 unidades e o seu nº atômico
diminui 2 unidades.
 Composição: 2 neutrons e 2 prótons. É uma radiação relativamente
pesada (A=4).
 Simbologia:

Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
3

www.medresumos.com.br
 Velocidade: 5% a velocidade da luz  15000 km/s.
 Poder de penetração: baixo, pode provocar queimaduras leves. A própria pele pode barrar a radiação, mas se
ela for aplicada como forma de constraste via endovenosa, seus efeitos serão mais graves, pois ela estaria
sendo aplicada diratamente no sistema.
 Poder ionizante (capacidade de capturar elétrons): alto, podendo se converter inclusive em gás Hélio. Seu uso
na medicina é muito limitado.

Geralmente, quando um elemento emite partícula α, ele acompanha uma emissão de partícula γ.

OBS
2
: Deve-se associar ionização com capacidade lesiva da radiação: quanto mais ionizante for um feixe de radiação,
mais mutações e efeitos biológicos ele produzirá.

DECAIMENTO α


 As figuras acima mostram um decaimento α verdadeiro, em que o Radio (Ra) emite radiação α e se converte em
Randônio (Rn), e na outra a direita, o Polônio (Po) emitindo radiação α, sendo convertido em chumbo (Pb). Todas essas
emissões são acompanhadas de emissão de energia γ, fornecendo maior estabilidade ao nuclídeo caso seja necessário.

OBS
3
: No esquema, as setas apontam para baixo para identificar uma perda de energia: Ra > Rn e Po > Pb; e apontam
para a esquerda, pois por convenção, a partícula emitida é positiva. Se a partícula tivesse carga negativa, a seta
apontaria para a direita.
OBS
4
: Observe nos exemplos que a emissão de partículas pode se dar por etapas de energia. O Po, por exemplo, na
maioria dos casos, ao emitir a radiação α1, transforma-se diretamente em Pb. Já em 0,001% dos casos, ela emite uma
partícula α2 de menor energia, sendo necessário a emissão de energia γ para estabilizar completamente o átomo.


INTERAÇÃO α-MATÉRIA
 A lesão que a radiação causa, tem um sentido de “dentro
pra fora”, ou seja, a lesão tem como foco de início aqueles níveis
de menor complexidade, que é o nível atômico biomolecular. Por
exemplo, quando a radiação causa uma má-formação congênita,
ela tem seu foco a estrutura mais íntima da célula, o DNA.
 Na figura, tem-se um meio material formado de átomos e
uma partícula α penetrante. Por ter carga positiva, essa radiação
penetra no íntimo molecular do tecido e por atração eletrostática,
arranca elétrons das partículas do meio molecular, formando ao
redor de si, uma nuvem eletrônica. Mesmo precisando apenas de 2
elétrons para sua estabilização, a partícula α arranca muito mais
que isso da matéria devido a sua alta energia cinética. Isso
caracteriza uma ionização via radiação.

OBS
5
: As radiações ionizantes retiram eletrons do íntimo da matéria. Isso causa uma quebra de ligações química
(covalentes, ligações peptídicas das proteínas, ligações fosfo-diéster do DNA, pontes de hidrogênio). É esse mecanismo
que produz os danos via radiação.
Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
4

www.medresumos.com.br
OBS
6
: A figura ao lado mostra a variação de energia
de uma partícula em razão da distância percorrida no
meio. Percebe-se que, ao entrar no meio material, a
partícula, em um determinado ponto, perde a sua
energia cinética de vez. Compare-o com a figura, que
retrata a variação de ionização do meio em relação à
distância de uma partícula α penetrante. Conclui-se
que o maior número de ionizações que a radiação α
causa não acontece quando ela entra na matéria,
mas quando ela pára. Isso acontece pois, de início,
quando a radiação está entranto nos tecidos, ela
ioniza por meio da energia cinética (menor ionização).
Quando ela vai perdendo energia cinética, ela passa
a interagir mais ainda por interações eletrostáticas,
causando uma maior retirada de elétrons dos tecidos.


RADIAÇÃO BETA (β) NEGATRÔNICA
 É uma radiação que tem uma certa aplicação no tratamento de
tumores. É chamada, por alguns autores, de radiação de negatrons, emissão
negatrônica ou emissão de elétrons. Isso porque essa partícula tem as
mesmas características de um elétron.
São fluxos de partículas originárias do núcleo, fato este que as
distingue dos elétrons. Estas partículas tem a mesma natureza dos eletrons
orbitais, e são resultantes da desintegração de neutrons do núcleo. É
desviada por campos elétricos e magnéticos. É mais penetrante, porém,
menos ionizante que a radiação alfa.

OBS
7
: Hipótese de Fermi: um neutro do núcleo sofre uma
autodesintegração liberando um próton, um neutrino e um eletron (capaz
de rasgar a eletrosfera devido a sua grande energia cinética). Esse próton
liberado é o que explica o aumento do número atômico do átomo.


 Composição: 1 elétron
 Simbologia:

 Velocidade: 95% a velocidade da luz (285000km/s)
 Poder de penetração: médio
 Poder de ionização: baixo.

DECAIMENTO β NEGATRÔNICO

Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
5

www.medresumos.com.br


 O iodo é muito utilizado nas cintilografias, principalmente no estudo da tireoide (devido a sua afinidade por esse
átomo na produção da tiroxina). Quando se aplica I-131 em via endovenosa, ele sofre o mesmo metabolismo do I-127
por serem radioisótopos, se concentrando assim, na tireoide. O I-131 emite radiação β negatrônica, convertendo seu
número atômico, se transformando em Xenônio (Xe). O tempo de meia vida do iodo é de apenas 8h, viável nas
cintilografias por expor o paciente a radiação por um menor tempo. O motivo do Iodo-131 emitir radiação β- se explica
devido ao fato dele possui um excesso de neutrons em relação ao seu isótopo estável, tendo a tendência de tranformar
seus neutrons em prótons.
 O carbono-14 (meia vida de 5730) libera radiação β, convertendo-se em Nitrogênio.

OBS
8
: O intuito da radioterapia é causar as mesmas lesões que as radiações são capazes, mas em outro foco – a
massa tumoral.

INTERAÇÃO β-MATÉRIA
 A radiação β ioniza mesmo com sua massa desprezível. O seu jeito de
ionizar é por meio da colisão (repulsão) eletrostática com os elétrons orbitais da
matéria e por meio de sua grande energia cinética, tranferindo sua energia para os
eletrons orbitais, transferindo-os, como bolas de bilhar, e arrancando-os da
eletrosfera dos átomos da matéria, ionizando-os.





RADIAÇÃO BETA (β) POSITRÔNICA
 No decaimento β negatrônico, além de emitir ondas γ, o átomo ainda
pode emitir uma outra partícula subatômica (ver a Hipótese de Ferni na página
anterior). Esse neutrino é representado como β+.
 A partícula liberada tem carga positiva, sendo chamada de positron ou
antieletron, assim chamado por ter a mesma massa do eletron, mas com carga
positiva. Durante a sua emissão, um próton se transforma em neutron,
mudando o elemento químico (por meio de uma transformação isobárica) com
um número atômico menor que o original.
 Comparando a liberação da partícula β- com a liberação da partícula
β+, temos:
 A partícula β negatrônica: NEUTRON  PRÓTON
 A partícula β positrônica: PRÓTON  NEUTRON

EMISSÃO DE ANTI-NEUTRINOS
















OBS
9
: Quando maior a energia do feixe de radiação, maior será seu poder de penetração. Se um feixe de α for bem
maior que um feixe de β, concerteza a radiação α nessas condições será bem mais penetrante.



Eβ- + Eantineutrino = Emax
Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
6

www.medresumos.com.br
DECAIMENTO β POSITRÔNICONa figura acima (a esquerda), o elemento fluor (F) emite um positron, diminuindo seu número de prótons (nº
atômico) de 9 para 8, sendo representado agora pelo Oxigênio-18. O Fluor-18 é pobre em neutrons (rico em prótons,
devido a relação N/P), sendo necessário a ele transformar seus prótons em neutrons, para isso realiza um decaimento
β+.

ANIQUILAÇÃO DE MATÉRIA
 A maneira da radiação β produzir ionização ou danos biológicos é
por meio do chamado processo de aniquilação de matéria. Esse
processo se dá por uma colisão e destruição das partículas subatômicas
β+ e β- e da matéria, originando energia na forma de radiação γ.
 Isso é importante do ponto de vista de etapas da ionização: a
primeira etapa seria a própria invasão das partículas β± na matéria, e uma
segunda etapa, que consiste na formação de radiação γ durante essa
interação. Essa segunda etapa é caracterizada pela formação de uma
radiação secundária (no caso da aniquilação das partículas β±, seria a
radiação γ), sempre conservando a quantidade de energia do início do
processo (a energia das partículas β± é a mesma da energia γ produzida).
 Esse evento serve para explicar o que alguns autores defendem
ao falar que o anti-eletron tem uma existência efêmera, ou seja, é uma
partícula instável. Isso acontece pois quando ele interage com os elétrons
da matéria, esse anti-eletron desaparece, formando radiação γ.


RADIAÇÃO-X CARACTERÍSTICA
 É formada por um processo diferente daquele
raio-X utilizado para formar imagens radiológicas
(raios-X de frenagem).
 Os raios-X característicos são gerados a partir
da interação de outros tipos de radiação com eletrons
dos elementos. Não possui massa nem carga.
 Na figura ao lado, por exemplo, um fóton de
uma radiação incidente qualquer, transfere a sua
energia para o eletron da camada K (mais interna) do
elemento, fazendo com que ele saia da eletrosfera
(devido à interação foton-elétron) e deixe uma vaga
(“vacancy”) nessa camada. Quando essa vaga é
aberta, acontece o processo de rearranjo orbital
(preenchimento de um orbital mais interno por um
eletron de uma camada mais externa), ou seja, o
elétron encontrado em um nível quantico acima do eletron expelido desce para ocupar esse espaço. Ao preencher essa
vaga, o eletron libera radiação na forma de raios-X característicos (recebe esse nome por ser característico para cada
transição de eletrons no intuito de preencher vagas abertas). A diferença de energia entre os níveis quânticos que
serviram de transição do elétron preenchedor da vaga é exatamente igual à energia liberada em forma de Raio-X
característico.
Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
7

www.medresumos.com.br
 Com o preenchimento dessa vaga, haverá a abertura de outra, que será ocupada por outro eletron de uma
camada mais alta, isso seguindo respectivamente, até o limite de eletrosfera que o átomo possui.
 Em resumo, a geração e liberação de raios-X característicos se dá pelo preenchimento de vacancias por elétrons
de camadas quanticas maiores a favor do processo de rearranjo orbital, de modo que aconteça uma cascata de eventos,
uma vez que, a cada vaga preenchida, outra é aberta. A energia desse tipo de Raio-X é característica da energia
liberada pelo elétron devido a distância (camadas) percorrida por ele até preencher a vacancia. As radiações que
causam a formação dos raios-X característicos são classificadas de radiações ionizantes.

OBS
10
: Radiação ionizante é aquela que provoca lesões a partir da ionizaçãos das biomoléculas que compõem a
matéria, transformando o elemento em um íon. Já a radiação excitante, em que algumas são lesivas (como a radiação
UV) e outras não (luz branca), acontece quando o fóton incidente estimula o eletron a mudar de nível quantico, mas não
deixa o domínio orbital, não havendo assim, a formação de um íon.
OBS
11
: De maneira semelhante ao decaimento β+, ocorre a chamada captura de eletrons. Da mesma forma que ocorre
do decaimento β+, o número atômico dos elementos que sofrem a captura de eletrons diminui. Isso também acontece
com aqueles radioisótopos ricos em prótons (excesso de carga positiva no
núcleo). Logo, há duas maneiras de equilibar o excesso de prótons no núcleo:
através do decaimento β+ e por meio da captura de eletrons. Observe o
exemplo ao lado. O núcleo do elemeto apresenta uma carga
preodominantemente positiva. Isso faz com que ele atraia o elétron da camada
mais próxima. Ao atrair esse elétron, um próton se transforma em neutron,
diminuindo o número atômico em uma unidade, transformando um próton em
neutron, mantendo o número de massa constante (o que átomo perdeu em
próton ganhou em neutron).
OBS
12
: Na captura de eletrons, ocorre a liberação de radiação γ pelo núcleo,
que é absorvida por um eletron de uma camada mais alta (L), expelindo-o da
eletrosfera. Isso forma uma vacancia que será preenchida por um outro
eletron de camada quantica mais alta (M). Como já se sabe, nesse processo,
há a formação de raios-X característicos. Logo, conclui-se que na captura de
elétrons, há a liberação de duas radiações intercorrentes: liberação de
radiação γ, que logo é absorvida por um eletron da eletrosfera que acarretará
na formação de raios-X.
OBS
13
: Dessa maneira, fica claro o que alguns autores falam quando se
referem à radiação-X característica como a energia potencial liberada por um
eletron quando ele passa de uma camada quantica mais alta para uma mais
baixa (mais próxima ao núcleo).

RADIAÇÃO ү
São ondas eletromagnéticas. É o tipo mais penetrante de radiação. Não apresenta carga elétrica e não é afetada
pelos campos elétricos e magnéticos.
 Composição: ondas eletromagnéticas de alta frequência.
 Simbologia:

 Velocidade: aproximadamente a velocidade da luz.
 Poder de penetração: alto.
 Poder ionizante: nulo.

TRANSIÇÃO ISOMÉRICA E ELEMENTO METAESTÁVEL
 Transição isomérica é uma maneira de se obter energia γ
pura. Um elemento metaestável apresenta a mesma configuração
de seu isótopo fundamental, com a diferença de ser mais
energético. O elemento metaestável obtem a configuração estável
ao liberar energia em forma de radiação ү pura. Uma vez pura, a
energia γ pode ser muito útil para medicina em exames laboratoriais,
como cintilografias.
 Isso ocorre, por exemplo, com o tecnécio (43Tc
99
)
metaestável, muito utilizado em sintilografias por ter uma meia vida
muito curta (de apenas 6 horas) e por liberar radiação ү pura para
obter sua forma fundamental (estável).
 Um elemento metaestável é formado durante um período
intermediário de liberação de energia ү em um decaimento β- por
exemplo. Observe os decaimentos abaixo:
Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
8

www.medresumos.com.br


O Molibdênio (Mo), ao sofrer decaimento β-, tem um de seus neutrons transformado em próton, aumentando
assim seu número atômico. Concumitantemente a esse fato, há a liberação de uma primeira parte da radiação γ, isso em
uma primeira etapa, formando o elemento Tc metaestável. Já em uma segunda etapa, ocorre a liberação de radiação ү
restante e pura, com a formação de um Tc estável. Isso é desejável ao tratamento de pacientes por polpá-los à
exposição de partículas ionizantes, trantando-os apenas com radiação ү pura.

OBS
14
: Diz-se que um campo ou fonte de radiografia é externo(a) quando ele é realizado por mecanismos não invasivos,
como a radiografia feita por radiação X. Quando o campo ou fonte é dito interno(a), há a utilização de constrastes (como
o de Tc ou I) radioativos que são aplicados no sistema. A partir daí, o paciente passa a ser uma “fonte ambulante” de
radiação.
OBS
15
: As propriedades das radiações X e γ são muito semelhantes. Podemos citar algumas delas:
 Ambas sãoondas eletromagnéticas que se propagam, no vácuo, em uma velocidade igual a da luz
(3x10
8
m/s).
 São altamente penetrantes. Tão penetrantes que são utilizadas na obtenção de imagens penetrantes:
poussuem uma capacidade tão alta de penetrância que penetram no tecido e emergem com capacidade
de registrar em um papel radiológico as variações de densidade encontradas.
 Não têm carga nem massa.
 São ionizantes, o que implica no seu poder de causar lesão, poder este muito menor do que os das
partículas.
OBS
16
: A diferença entre as radiações X e ү está na origem: a radiação X sempre se origina na
eletrosfera e a radiação ү tem sua origem no núcleo do átomo.

INTERAÇÃO GAMA-MATÉRIA E EFEITO FOTON-ELÉTRON
 A radiação ү, ao ser produzida por uma fonte radioativa, ela de certeza
provocará uma interação na matéria devido ao seu poder de ionização. A energia do
foton indicidente ү é transferida para um eletron do elemento, energia esta suficiente
para expelí-lo da eletrosfera. Isso forma uma vacância eletrônica, que será ocupada
por um outro eletron de outra camada, liberando radiação X, obedecendo o efeito
foton-elétron (acontece quando a energia incidente ү é absorvida em parte por um
eletron, que foge da eletrosfera, recebendo o nome de foton-eletron). Com isso, tem-
se que os resultados do efeito foton-elétron são: eletron ejetado; formação de Raios-
X característicos; formação de íons positivos.

EFEITO COMPTOM OU ESPALHAMENTO COMPTON
 É um efeito que contribui para espalhar a radiação no momento que ela incide no
meio material. A energia ү incidente, oriunda de uma fonte externa, tem energia suficiente
tanto para ejetar um elétron da eletrosfera de um elemento quanto para desviar a sua rota
em direção a um outro elemento, muito semelhante a um jogo de bilhar, em que uma bola
desloca a outra, espalhando o jogo por toda a mesa. O fóton incidente é aquele que inicia
a cadeia de ejeções, e o foton emergente se forma após a primeira interação fonton-
elétron.
 O efeito Comptom geralmente não ocorre em exposições clínicas normais por
depender de uma quantidade grande de energia.


OBS
17
: Quanto maior a energia cinética do fóton incidente, menor é angulo θ formado entre sua trajetória inicial e sua
nova trajetória.

Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
9

www.medresumos.com.br

RAIOS-X DE FRENAGEM
 É o tipo de Raio-X utilizado na clínica médica. Esse tipo
de radiação X é produzido artificialmente, por meio da ação de
uma ampola ligada a uma fonte de energia. Nessa ampola,
existe um cátodo (-) e um ânodo (+), que quando ligados a uma
fonte de alta tensão de energia, apresentam uma diferença de
potencial elétrico. Inicialmente, antes mesmo de ligar a fonte
central de alta tensão, um filamento ligado a uma fonte de baixa
tensão é aquecido, passando a liberar pequenas quantidades de
elétrons (efeito termo-iônico, princípio físico que diz: “todo
metal quando é aquecido no vácuo, passa a liberar elétrons”).
Quando a radiografia vai ser feita, o técnico aciona o circuito de alta
voltagem, fazendo com que a nuvem eletrônica formada ao redor do filamento
metálico aquecido seja deslocada com grande energia cinética em direção ao
ânodo (neste caso, positivo por convenção). No momento da colisão entre os
eletrons e o ânodo, gera-se um processo de frenagem e de desaceleração
dos eletrons, que perdem energia cinética em forma de radiação-X.
OBS
18
: É seguro adentrar em uma sala de Raio-X logo ao desligar a ampola
(fonte de radiação), pois a radiação não contamina o ambiente da sala. Só há
emissão de radiação quando a fonte de alta tensão é acionada.
OBS
19
: Quanto maior for a tensão elétrica, maior a energia do raio-X. Isso é
importante para certos tipos de radiografias de tecidos duro e mole.
OBS
20
: Em ampolas reais, tem-se o ânodo como um disco giratório para que seu desgaste (devido à contínua colisão
com elétrons) seja de modo homogênio. Essa ampola fonte de radiação fica submersa em um óleo mineral, que serve
tanto como isolante elétrico quanto como meio de dissipação de calor (assim como ocorre em toda transformação de
energia, o calor, nesse caso, é produzido pela transformação da energia cinética em energia X). 70% da energia
consumida pela ampola é perdida na forma de calor, e apenas 30% é convertida em energia X.

Os raios X são originários da frenagem dos elétrons gerados no catodo, que se
convertem em fótons, pelo fenômeno conhecido por Bremsstrahlung. Os raios X produzidos
no interior das ampolas são constituídos por ondas eletromagnéticas de várias frequências e
intensidades. A maior parte da energia cinética dos elétrons é perdida sob a forma de calor e
apenas 30% dela é convertida em raios X.
Quando os elétrons se aproximam do núcleo, sofrem interação eletrostática e sofrem
um desvio de trajetória. É nesse desvio que acontece a conversão da energia cinética em
energia X.
Os raios X produzidos por “Bremsstrahlung” constituem um espectro contínuo dentro
de uma faixa de comprimento de onda que vai de 0,1 a 0,5 Å (10-10 m).


IMPRESSÃO DE UMA IMAGEM POR MEIO DE RAIOS-X
 Imagine vários feixes de radiação-X oriundos de uma ampola incidindo perpendicularmente, por exemplo, em
uma coxa, entreposta entre a fonte de radiação o filme radiológico. Na coxa, encontra-se o seu arcabouço ósseo – o
fêmur – de tecido duro e de grande densidade. Em torno desse osso, tem-se tecidos moles (músculo, aponeuroses, etc).
Alguns feixes de raios X incidentes de radiação passarão pelo osso e outros pelos tecidos moles, obtendo, após
atravessar a estrutura anatômica, raios X emergentes, com uma energia menor do que aqueles que foram incidentes,
isso porque a estrutura anatômica absorve para si parte da radiação. Os tecidos radio-transparentes (radio-lúcidos)
são aqueles que absorvem pouca energia X e permitem a passagem de raios emergentes de maior energia, enquanto os
tecidos radio-opacos absorvem mais essa energia, emergindo deles raios de menor energia.

OBS
21
: A propriedade de algumas estruturas tem de absorver e liberar parte da energia é explicada por meio da
espectrofotometria, através das definições de transmitância e da absorbância. Uma estrutura transmitante (como um
vidro lúcido) deixa passar toda energia (como a luz) que nele incidir. Já uma estrutura absorbante (como um vidro com
fumê) absorve mais energia do que libera. Quando se aplica fume em vidros, por exemplo, à 30%, significa que a
transmitância do vidro agora é de 70% e a sua absorbância é de 30%.

A radiação X emergente entra agora em contato com um filme especial, constituído, além da camada de plástico
que o envolve, por uma gelatina composta de sais de prata (BrAg e IAg). Quando a radiação incide no filme radiológico,
ela desestabiliza os sais de prata. Uma vez instável, a prata fornece uma coloração negra no filme. Do osso, por se tratar
de um tecido denso e de grande absorbância, vai emergir uma energia de pequena quantidade, capaz apenas de
precipitar bem menos prata do que aqueles raios que atravessam os tecidos moles da estrutura anatômica.
Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
10

www.medresumos.com.br
 Logo, o gradiente de cor que vai de um cinza claro ao negro registrada em um filme radiológico, representa a
densidade de cada tecido pelos quais a radiação X vai penetrar para emergir depois.






 É necessário então, uma certa diferença de densidades entre os tecidos que serão radiografados. Com isso,
determinados tumores podem não aparecer em uma tumografia por ter um tecido semelhante àquele que o circunda. Já
quando há uma calcificação (como em uma artrose), a densidade do tecido aumenta, tornando-se mais absorbante.






DESINTEGRAÇÃO RADIOATIVA E MEIA VIDA
 Toda amostraradioativa natural, com o tempo deixa de emitir
radiação. Isso acontece pois toda amostra que emite radiação é no intuito
de obter a estabilidade, que depois de um certo tempo, é alcançada. Todo
elemento radioativo, então, deixará de emitir energia radioativa em uma
questão de tempo. Mesmo com o termo “desintegração radioativa”, não se
trata de um precesso de desintegração do átomo, pois este se transforma
em outro elemento ao mudar seu número atômico.
 A meia-vida (p ou T1/2) é o tempo necessário para que ocorra a
desintegração da metade da massa de uma amostra, ou seja, é o tempo
necessário para que metade dos núcleos ativos dessas amostras deixem de
emitir radiação. A atividade radioativa, em relação com o tempo, sofre um
decaimento exponencial. A meia vida do elemento do gráfico ao lado é de 3
horas.
 O tempo de meia vida é uma propriedade particular de cada
isótopo: o tempo de meia vida do iodo é de 8h; do tecnécio, 6h; do Carbono-
14, 5730 anos. Essa propriedade depende da constante de decaimento λ
(lambda), que mede a probabilidade de desintegração de núcleos por uma
unidade de tempo. Essa constante é inversamente proporcional ao tempo
de meia vida, pois quanto mais demorado for o decaimento do núcleo, mais
tardeamente a meia vida do elemento é alcançada, aumentado assim o
valor da constante.


NÚMERO DE NÚCLEOS ATIVOS


 N  Número de núcleos ativos.
 N0  Número incial de núcleos ativos
 t  Tempos transcorrido
 T1/2  Tempo de meia vida

Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
11

www.medresumos.com.br


RADIOBIOLOGIA
A radiobiologia é o ramo biológico centrado no estudo de qualquer ação da ionização produzida nos sistemas
biológicos.

RADIAÇÃO DE BACKGROUND
 A radiação de Background tem o mesmo
significado de radiação ambiental, presente em qualquer
ambiente que se tenha acesso no mundo. Em condições
normais, essa radiação é inferior a 1 mSv/ano. Isso mostra
que a radiação não é só um processo artificial, mas como
também ocorre de modo constante na natureza: ao
respirarmos, inspiramos constantemente Radônio (Rn)
radioativo presente no ar atmosférico; ao nos alimentarmos
de banana ou de castanhas, alimentamo-nos de isótopos
radioativos; presente em nossas biomoléculas, estão
traços do carbono-14; etc.
 Essa radiação ambiental é gerada por fontes
naturais e artificiais, apresentando variações em
diferentes localidades. O próprio subsolo que encobre
jazidas de urânio é uma fonte de radiação background. No
Brasil, tem-se três regiões de elevado background: Morro
de Ferro, Guaraparí (ES) e Araxá (MG). Outra parte de radiação natural provém do espaço – radiação cósmica – em que
o Sol e as estrelas emitem radiações que são atenuadas pela própria atmosfera. Isso é comprovado em estudos que
dizem que quanto mais alta for a distância de um local em relação ao nível do mar, mas susceptível está essa região à
ação da radiação cósmica.
Além das fontes naturais, o background pode ser elevado devido às fontes artificiais de radiação, como no caso
de Chernobyl, que mesmo anos depois de um vazamento nuclear, a radiação da região ainda é muito elevada. O mesmo
acontece com os habitantes de Hiroshima e Nagasaki, no Japão, em que mesmo depois de décadas após a explosão da
bomba atômica, o background de radiação continuou elevado, trazendo malefícios a saúde dos moradores e
sobreviventes à tragédia durante anos.

OBS
22
: Em 26 de abril de 1986, explodiu um reator da central de Chernobyl (cidade no norte da Ucrânia, perto da
fronteira com a Bielorrússia) que libertou uma imensa nuvem radioativa, contaminando pessoas, animais e o meio
ambiente de uma vasta extensão da Europa. As causas do acidente foram falhas humanas e falhas no projeto do reator
que explodiu. No início da madrugada do dia 26, aproveitando um desligamento de rotina, procederam-se à realização
de alguns testes para observar o funcionamento do reator a baixa energia. Os técnicos encarreguados desses testes
não seguiram as normas de segurança e pelo fato de o moderador de neutrons ser à base de grafite, o reactor poderia
apresentar instabilidade num curto período de tempo, o que acabou por acontecer. Quando em determinado período, os
técnicos tentaram desligar o reator e não conseguiram e então o superaquecimento do reator fez com que houvesse
uma explosão. A explosão arrebentou a laje do edifício e liberou sobre a atmosfera gases e partículas radioativas. O ar
que entrou na central que estava queimando levou à combustão do grafite que continuou queimando e liberando material
radioativo por mais dez dias.

 As características de uma radiação de background são:
 Produzida por fontes Naturais e Artificiais
 Atenuação da Atmosfera
 Variação entre Diferentes Localidades
 Valores Normais (1,25mSv/ano)
 Efeitos Biológicos

RELAÇÃO DOSE-EFEITO
 Consiste em um modelo teórico que estabelece uma relação entre o efeito biológico e a dose de radiação que o
indivíduo é exposto. Os graficos ao lado representam dois modelos de relação: um linear (de maneira uniforme, quanto
maior for a dose, maior o efeito) e um quadrático (a partir de um determinado ponto, para um mesmo incremento de
dose, o efeito passa a ser muito maior, sendo esse ponto o local onde a relação deixa de ser linear passando a ser
exponencial).
 Observe que em ambos os modelos, o gráfico intercepta o eixo y na origem dos eixos. Isso traz o seguinte
significado prático: o efeito radiação só é nula para doses nulas, ou seja, não existe doses inóquas de radiação. Para
qualquer dose diferente de zero, haverá efeito radioativo. Porém, vale resaltar que, lesões nas biomoléculas podem não
Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
12

www.medresumos.com.br
ser tão expressivas como a formação de um tumor, por exemplo. Isso não ocorre devido aos mecanismos de reparo
celular e do DNA, que desfazem muitas mutações presentes no meio e que a célula está constantemente exposta.


EFEITO RADIOATIVO DIRETO E INDIRETO
 Os efeitos radioativos demonstram de que forma a radiação age nas biomoléculas. Como já foi visto, a radiação
ionizante produz lesões das biomoléculas por romper ligações e interações químicas entre elas: ao interagir no DNA,
quebra-se as ligações fosfodiéster desse ácido nucleico; quando incide em proteínas, quebra-se as ligações peptídicas.
Isso ocorre porque no processo de ionização, há uma ejeção de um eletron que estaria envolvido no compartilhamento
para formação dessa ligação.

 Efeito Direto: a própria energia da radiação causa uma
lesão. No exemplo, a própria energia radioativa entra em
contato com a proteína, quebrando suas ligações peptídicas,
sem a necessidade de um intermediário químico.
 Efeito Indireto: a radiação causa lesões não por meio
de sua energia, mas por meio de um intermediário químico cuja
estrutura já tenha sido alterada diretamente pela energia
radionizante. No exemplo, moléculas de água sofrem um
processo de radiação, formando radicais livres, que são
moléculas extremamente reativas, passando a interagir com as
biomoléculas, causando rupturas de ligações e cadeias.




O efeito indireto responde à maioria das causas das lesões (80%). Isso
é explicado pelo fato de o efeito direto acabar logo quando a fonte é
desligada. Já o efeito indireto permanece agindo, mesmo após a radiação,
pois os radicais livres, por exemplo, permanecem interagindo com
biomoléculas até serem neutralizados.

OBS
23
: Quando um paciente sofre de Síndrome de Radiação Aguda ou é
submetido a uma radioterapia, é recomendado à ele fazer uso de vitamina
C e drogas anti-radicais livres que neutralizem radicais livres, no objetivo
de tratar os efeitos da radiação indireta.
OBS
24
: Efeito Oxigênio: quando as moléculas deO2 são irradiadas, elas
sofrem um processo chamado de excitação atômica, em que seus eletrons
migram de nível quantico, tornando a molécula mais excitada e reativa.
Isso representa mais uma forma de efeito indireto, em que o oxigênio é
irradiado, é excitado, e como intermediário químico da radiação, passa a
interagir com as biomoléculas.
OBS
25
: Em resumo, quanto a radiação indireta: a H2O forma radicais livres
e o O2 forma espécies reativas a partir de sua excitação atômica.
OBS
26
: O poder de lesão da radiação eletromagnética depende
diretamente de sua energia. Fótons suficientemente energéticos podem
ionizar o meio material retirando elétrons orbitais. O processo de ionização
produz lesões nas biomoléculas porque rompe ligações químicas.
Ademais, a ionização também provoca a radiólise da água, contribuindo
para a formação de radicais livres que potencializam o aparecimento de
lesões.

Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
13

www.medresumos.com.br
Os efeitos da radiação passam por três estágios:
 Estágio físico: absorção da energia da radiação e ionização da biomolécula.
 Estagio fisico-químico: formação de radicais livres (efeito indireto)
 Estágio biológico: efeito na lesão da molécula biomolecular.

Quando a lesão radioativa começa, ela tem início no menor nível de complexidade da célula, que é o nível atômico-
molecular. Essas lesões, por tanto, terão repercusões celulares, que terão repercusões histológicas e que por sua vez
terão repercusões sistêmicas (“a lesão começa de dentro para fora”).

RADIOSENSIBILIDADE
A radiosensibilidade explica que os tecidos não são
igualmente sensíveis a ação da radiação. As células que
apresentam grande atividade mitótica, bem como aquelas
mais indiferenciadas são mais sensíveis à radiação ionizante
(BERGONIÉ, J., TRIBONDEAU, L. - 1959).
A medula óssea, por exemplo, é uma estrutura muito
sensível à radiação. Isso é tão verdadeiro que, em
transplantes de medula óssea, a medula maligna do receptor
deve ser totalmente esvaziada para que esta não interaja com
a medula do doador. A medula maligna do receptor é retirada
por meio da própria radiação (radio e quimioterapia).
Todas as linhagens medulares são sensíveis,
relevando a importância dos megacarioblastos,
mieloblastos e eritroblastos. Quando uma medula é
irradiada com uma frequência alta de radiação, tem-se um
quadro de pancitopenia, em que todas as células
precursoras das linhagens mieloblasticas, eritroblasticas e
megacarioblasticas vão ser aplasiadas pela radiação.
Os tecidos perenes, como o nervoso e muscular, que possuem um baixo índice mitótico são mais resistentes a
radiação. Já as gônadas são estruturas extremamente radiosensíveis, o que mostra a preocupação em evitar carregar
aparelhos celulares próximo à região pélvica. Isso ocorre porque as gônadas possuem células muito pouco
diferenciadas.
A mulher deve ter uma preocupação maior devido ao fato de seus gametas (oocitos) estarem “adormecidos” (até
o momento da sua devida ovulação) durante toda a vida, estando sempre mais susceptíveis à exposição radioativas,
químicas e biológicas, o que aumenta a incidência de síndromes genéticas com o avanço da idade materna. Da mesma
forma o embrião, que é dotado de células extremamente mitóticas e indiferenciadas (principalmente no primeiro
trimestre), sendo também propensas à ação da radiação.
A radiosensibilidade explica o motivo de se tratar tumores malignos por meio do uso de radiação: as células do
tumor, em geral, são indiferenciadas e muito hiperplásicas (grande índice de mitoses).

OBS
27
: Há exceções da regra como os linfócitos, que se dividem pouco, mas são células extremamente sensíveis a
radiação.
OBS
28
: Quando as gônadas são vítimas de radiação, elas podem sofrer uma alteração somática (tumor nas gônadas) ou
da linhagem germinativa (de caráter hereditário).

LESÕES RADIOINDUZIDAS NO DNA
 A radiação provoca danos em praticamente todas as biomoléculas. No entanto, a que mais sofre os efeitos da
radiação é o DNA, sendo ela considerada a mais sensível das biomoléculas. Do ponto de vista biológico, o DNA é a
molécula mais crítica para o desempenho das funções celulares. Entre os diversos efeitos que a radiação causa na
molécula de DNA, podemos citar:
 Ruptura de cadeia (simples ou dupla)
 Ruptura de pontes de hidrogênio: a partir do momento que a radiação altera a estrutura das bases nitrogenadas
que se ligam por meio das pontes.
 Abertura do anel imidazólico das purinas
 Formação de hidratos e peróxidos de pirimidinas (C5=C6)
 Formação de sítios apurínicos e apirimidínicos
 Cross-links (intermolecular e intramolecular): ligações anormais que pode existir entre o DNA e uma outra
biomolécula (como uma proteína) ou quando o DNA estabelece um ponto de ligação anormal na própria
estrutura da molécula.
 Aberrações Cromossômicas
 Inibição da Mitose
 Mutações
Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
14

www.medresumos.com.br

Na maioria das vezes, os danos no DNA são reparados por mecanismos de reparo da própria célula (reparo por
fotoativação, por exemplo). Porém, o dano pode evoluir para uma mutação com efeitos biológicos: genéticos, somáticos,
má-formação ou morte celular.

UNIDADES DE DOSIMETRIA DAS RADIAÇÕES IONIZANTES
 Unidade de dose de exposição (Roentgen): o Roentgen foi uma unidade criada baseada na ionização do ar,
sendo ela definida pelo número de cargas (Coulomb) formadas ao na exposição por unidade de massa de ar
(kg). Não é usada para medir as doses de absorção do organismo.
 Unidades de doses de absorção (RAD e Gray): mede a quantidade de energia radionizante (Joules) absorvida
em função da massa do receptor (kg).
 Unidades de doses equivalentes (Rem e Sievert): Unidades criadas para mensurar o efeito do tipo de
radiação e o efeito da distribuição dessa radiação. A dose equivalente é idêntica a dose de absorção, sendo
corrigida por dois fatores: o fator de qualidade q e o fator de distribuição n. O REM é representado pelo rad,
sendo corrigido por q e n. Sievert é representado pelo Gy, corrigido pelos fatores q e n.
 O fator de qualidade (q) está relacionado com o poder de ionização que tem a radiação. Ele aumenta na
medida que aumenta o poder de ionização da radiação: os Raios-X, , elétrons e posítrons apresentam
q=1; enquanto os nêutrons rápidos, prótons, partículas  e íons pesados apresentam q=20.
 O fator de distribuição (n) valerá 1 quando a exposição radioativa é compreendida em um campo externo
e uniforme. Ele difere quando essa radiação não é mais uniforme e passa a ser interno (como com o
tratamento de I-131, o qual, além de ser fonte de radiação interna, vai se acumular apenas em um ponto
do corpo, a tireoide).


DOSE LETAL- 50
A DL50 representa a dose capaz de produzir óbito em 50% de indivíduos
expostos de uma amostra no intervalo de 30 dias. Sabe-se que a DL50 no homem é
aproximadamente 250 rad (acima de uma exposição de 250 rads, imagina-se que 50%
de uma determinada amostra exposta vai à óbito em um prazo de 30 dias). Sabe-se
também que a partir de 100 rads, pode-se induzir uma Síndrome Hematopoiética por
Radiação. Porém, as doses usadas na clínica para tratamento de doenças ou na
utilização de radiografias são muito baixas, quase sempre abaixo de 1 rad.
Os mamíferos, principalmente, são as espécies mais sensíveis à radiação. Já
outras espécies mais rudimentares seriam mais resistentes à acidentes radioativos.
Isso é explicado pela afirmação que diz: quanto maior o nível de complexidade na
escala filogenética, mas sensível será a espécie aos efeitos da radiação.

EFEITOS BIOLÓGICOS DA RADIAÇÃO
1. Efeito Imediato: Por convenção, é o efeito causado nos primeiros 30 dias depois de uma exposiçãoradioativa. Acontece por exemplo com pacientes que fazem sessões de radioterapia e que dias depois,
apresentam leucócitos do hemograma baixos. Outro exemplo seria a radiodermite, que significa uma
irritação na pele após uma exposição, deixando-a edematosa.
2. Efeito tardio: Por convenção, seria os efeitos sentidos após os primeiros 30 dias depois da exposição. Na
prática, esses efeitos podem se manifestar anos ou até décadas depois da primeira exposição. Isso
aconteceu, por exemplo, nos habitantes das cidades de Hiroshima e Nagasaki, no Japão, após a explosão
da bomba atômica. Esta, que foi eclodida em 1945, mas seus efeitos (leucemia mieloide) continuaram sendo
sentidos até meados da década de 70 (gráfico ao lado).
 Efeitos Genéticos (hereditários): o efeito é passado pelas células germinativas será sentido pelas
gerações futuras a quem foi exposto (mutações).
Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
15

www.medresumos.com.br
 Efeitos Somáticos: quem desenvolve o efeito são as células do próprio indivíduo exposto (não
atingindo as células germinativas).

OBS
29
: Os danos e consequências que os efeitos tardios podem implicar são:
 Efeito carcinogênico: mais perigoso e importante. Abrange todas as classes de tumores induzidos por
radiação: as leucemias mieloides, tumores da mama e tumores da tireoide.
 Diminuição da sobrevida
 Depressão imunológica
 Indução da catarata: a radiação desnatura as proteínas do cristalino, precipitando-as.
 Mutações

OBS
30
: Os grupos susceptíveis a desenvolver efeitos tardios da radiação são:
 Pessoas que sobreviveram a altas doses de radiação.
 Pessoas que sofrem exposições ocupacionais (cotidianamente, em seu trabalho, são expostos à radiação).
Isso ocorre devido o efeito cumulativo da radiação (não que ocorra um acúmulo de radiação no organismo,
mas sim, as mutações geradas que se acumulam).

3. Efeitos Estocásticos: tem o mesmo significado de “efeito probabilístico” ou aleatório, sem condições de
prever seus danos e desenvolvimento. Não se pode prever efeitos tardios quando relacionados à alguns tipos
de radiação, mesmo havendo um risco sempre.
4. Efeitos Não Estocásticos: efeito certo e esperado a partir da aplicação de uma dose de radiação conhecida.
 Dose de 1 a 1,5 Sv  aplasia da medula óssea
 Dose de 3 a 4 Sv  esterilidade das gônadas
 Dose de 5 a 8  catarata do cristalino.
 Dose de 10 a 12  radiodermite.

SÍNDROME DE IRRADIAÇÃO AGUDA
Para que a síndrome aconteça, dois requisitos devem estar presentes:
 A dose de radiação deve ser elevada: a partir de 100 rads.
 Dose única de radiação: se a dose for fracionada (como em uma radioterapia), não haverá síndrome.

Devido a esses dois requisitos, conclui-se que raramente essa síndrome poderia ser induzida por um tratamento
radioterapêutico (doença iatrogênica – causada pelo médico), por exemplo. Ela é um efeito mais ligado a retratos de
acidentes radioativos. Vale salientar, também que, na síndrome, um tecido resistente à radiação, não significa ser imune
aos seus efeitos (como no caso do SNC).

o Limiar de síndrome: dose a partir da qual o sistema começa a ser acometido drasticamente pela radiação.
o Limiar de óbito: dose a partir da qual será produzido óbito.
o Latência de síndrome: período compreendido entre a exposição e o início dos primeiros sintomas da síndrome.

OBS
31
: O tecido hematopoético, por ser um dos mais vulneráveis à ação da radiação (limiar de síndrome=100rad),
geralmente é associado ao óbito do paciente com a síndrome de radiação aguda, ou seja, o paciente não morre devida a
ação da radiação em si, mas sim, por uma falência hematopoetica, causada pela síndrome direta ou indiretamente. A
latência de síndrome para a medula óssea é de 3 meses devido a vida útil de células sanguíneas circulantes ser o
bastante para suportar o organismo durante esse período. Após esse tempo, a medula óssea, já aplasiada devido aos
Arlindo Ugulino Netto ● MEDRESUMOS 2016 ● BIOFÍSICA
16

www.medresumos.com.br
efeitos da radiação, deixa de produzir células da linhagem sanguínea, ocasionando quadros de pancitopenia
(informações logo abaixo), quadro este que leva o indivíduo a obito em 3 a 8 semanas. Nesses casos, deve-se aplicar
concentrados de plaquetas (para reverter hemorragias), terapia com antibióticos para previnir infecções oportunistas,
repor a volemia do paciente (com soro ou sangue total), e lutar contra os efeitos indiretos por meio de vitamina C e E.
 ↓ Megacarioblastos: causa uma trombocitopenia, o que gera hemorragias graves.
 ↓ Mieloblastos: causa uma leucopenia, o que gera infecções generalizadas.
 ↓ Eritroblastos: causa uma queda nas taxas de hemácias, gerando anemia.

FATORES QUE AUMENTAM A RADIOSENSIBILIDADE
 Entre os fatores que aumentam a radiosensibilidade de um tecido:
 Teor de água e O2 do tecido: a água forma radicais livres e o O2, espécies reativas, quando estes são irradiados.
Por meio dessas transformações sofridas por essas moléculas, a lesão radioativa é potencializada de forma
indireta.
 Supressão dos sistemas de reparo
 Capacidade de divisão do tecido

OBS
32
: Efeito Oxigênio na Radioterapia: na radioterapia, a formação de
espécies reativas do oxigênio é usada em favor do paciente. Em massas tumorais,
há uma mitose desordenada das células acompanhada de uma neovascularização
para fornecimento de nutrientes. Próximo ao capilar, existe uma camada de células
bem oxigenadas, e devido ao fato do O2 se propagar de forma radial, tem-se outras
camadas de células hipóxicas e anóxicas (pelo fato dessas células estarem muito
distante do capilar). A radioterapia em sessões (e não em dose única) terá o
seguinte efeito positivo para a destruição do tumor: na primeira sessão de
radioterapia, a primeira camada, por ser mais oxigenada, vai sofrer mais os efeitos
da radiação (todo dano ao tumor, na radioterapia, é desejável). No momento que
se elimina a primeira camada, tem-se uma melhor difusão do O2 para a seguinte
camada. Em uma segunda sessão de radioterapia, essa segunda população
celular, agora oxigenada, sofre agora os efeitos da radiação, e assim por diante.
Isso mostra porque o fracionamento das doses é vantajoso na radioterapia, pois
permite que as camadas tumorais sejam devidamente oxigenadas e destruídas,
além de prevenir os efeitos de uma dose única (Síndrome de Radiação Aguda).

CONTAMINAÇÃO RADIOATIVA E HIGIENE DAS RADIAÇÕES
 Medidas de proteção radiológicas que o profissional e o paciente devem tomar para evitar uma contaminação
radioativa. A contaminação radioativa é um termo diferente de uma exposição radioativa (não existe contaminação
radioativa em uma sala de radiologia). Segundo a Comissão Nacional de Energia Nuclear (CNEN), contaminação
radioativa é a presença indesejável do radioisótopo em uma determinada região. A contaminação radioativa se propaga
como uma contaminação microbiológica: o contaminado pode propagar o radioisótopo em um simples contato.

OBS
33
: Um exemplo de contaminação radioativa aconteceu no acidente radiológico de Goiânia, que foi um grave
episódio de contaminação por radioatividade ocorrido no Brasil. A contaminação teve início em 13 de Setembro de 1987,
quando um aparelho utilizado em radioterapias foi furtado das instalações de um hospital abandonado, na zona central
de Goiânia. O instrumento roubado foi, posteriormente, desmontado e repassado para terceiros, gerando um rastro de
contaminação o qual afetou seriamente a saúde de centenas de pessoas.

 Para se proteger dos efeitos da radiação, pode levar em consideração os dois meios de propagação radioativa:
 Quando se tratar de uma fonte de radiação externa, deve-se manter uma distância máxima da fonte de radiação
(a radiação eletromagnética é inversamenteproporcional ao quadrado da distância); o tempo de exposição deve
ser o mínimo possível; uso de blindagens adequadas (materiais que impedem a propagação da radiação) de alta
densidade (a penetração de radiação é inversamente proporcional à densidade).
 Quando se tratar de uma fonte interna, deve-se ter uma importância especial para prevenir uma contaminação
radioativa. Deve-se manter os seguintes cuidados: não comer ou fumar em ambientes de trabalhos radioativos;
não levar às mãos à boca nessas regiões; não pipetar soluções radioativas com a boca; uso de luvas e roupas
impermeáveis à soluções radioativas; uso de máscaras ao manusear elementos radioativos.

OBS
34
: Exposição E (radiações eletromagnéticas X e ):

K  Constante. Depende da energia e do tipo de radiação
T  Tempo de exposição
D  Distância da fonte
