CAPÍTULOS 1, 2 e 3 – LISTA DE EXERCÍCIOS RESOLVIDOS.

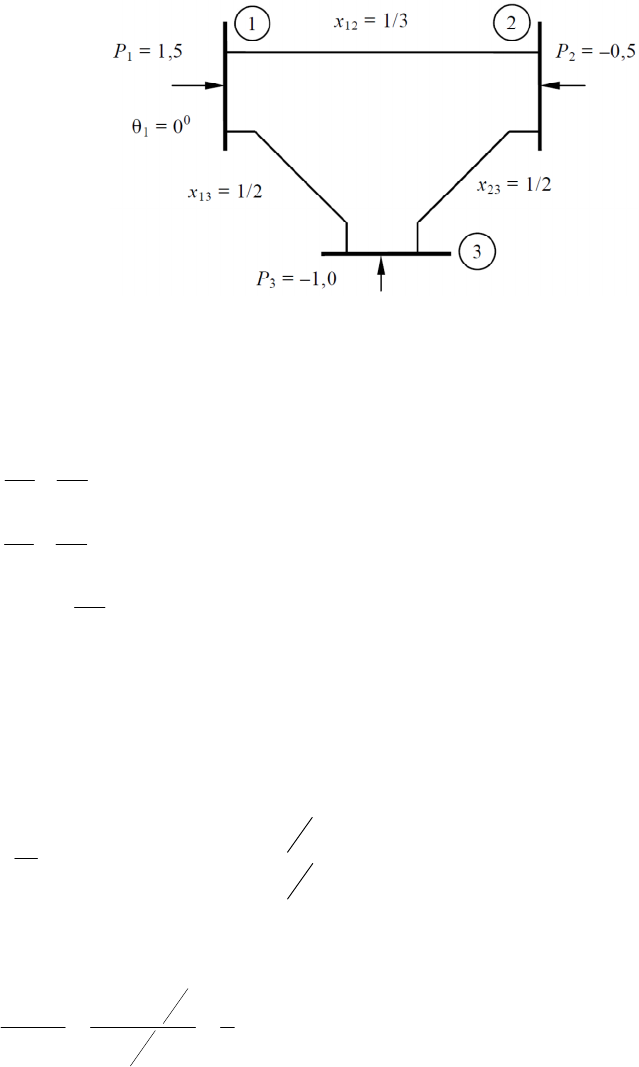

EXERCÍCIO 01 – Calcular o fluxo nas linhas do sistema da figura abaixo. Utilizar o método
linearizado.



SOLUÇÃO:

 Não é necessário montar a matriz YBARRA. A montagem da matriz B', de dimensão
2, pois a barra flutuante é excluída.

0,511
2312
22 =+=′
xx
B
0,411
3213
33 =+=′
xx
B
0,21
23
3223 −=−=′=′
x
BB







×





′′
′′
=





3
2
3332
2322
3
2
θ
θ
BB
BB
P
P







×





−
−
=





−
−
3
2
0,40,2
0,20,5
0,1
5,0
θ
θ

rad








−
−
=





−
−
×





×=





8
3
4
1
0,1
5,0
0,50,2
0,20,4
16
1
3
2
θ
θ


Fluxos de potência nos ramos.
 ( )
pu
x
P
4
3
3
1
4
10,0
12
21
12 =
−−
=
−
=
θθ

( )
pu
x
P
4
3
2
1
8
30,0
13
31
13 =
−−
=
−
=
θθ
 ( )
pu
x
P
4
1
2
1
8
3
4
1
23
32
23 =
−−−
=
−
=
θθ


Atenção: Pij = Pji, pois não há perda.

EXERCÍCIO 02 – Determinar o defasamento angular da barra 3 e a potência que flui da
barra 2 para a 3, utilizando o modelo de fluxo linear.



SOLUÇÃO:

Os cálculos das admitâncias são dados por:

pujxypujjz 25,616,0
50
10008.0 1232323 −==⇒=





×= −
Ω=×= 9020045,012x
( ) puxypujk
Mjz 116,24726,0
138
10090 11212212 ==⇒=×=
−


A equação de fluxo linear do sistema é:











−
=










⋅










−
−−
−
3,0
0,0
0
25,625,60
25,6266,8016,2
0016,2016,2 1
3
2
P
θ
θ


Os resultados dos defasamentos angulares das barras 2 e 3 são dados por:







−
⋅





−
−
=





−
3,0
0,0
25,625,6
25,6266,8 1
3
2
θ
θ


A equação acima pode ser resolvida por escalonamento. Aplicando os passos acima no vetor
de injeção de potência obtém-se:

rad





−
−
=





1898,0
1418,0
3
2
θ
θ


O fluxo de potência da barra 2 para a barra 3 é dado por:

( ) pu
x
P 300,0
16,0
1898,01418,0
23
32
23 =
−−
=
−
=
θθ


O valor da potência encontrado confere com o valor da carga de 30 MW.

EXERCÍCO 03 – A figura abaixo representa um sistema elétrico de 3 barras, cujos dados
encontram-se na tabela abaixo. Adotando-se a barra 1 como referência, encontre a potência
ativa gerada por esta barra, através do fluxo de carga linear:



Dados de Barra
Barra Módulo Tensão [pu] Potência
1 1,02 ––
2 1,02 PG = 50 MW
3 –– PC = 100 MW, QC = 60 MVAr

Dados de linha
Linha Impedância [pu]
1 – 2 0,02 + j0,04
1 – 3 0,02 + j0,06
2 – 3 0,02 + j0,04 (ambas as linhas)

SOLUÇÃO:

A equação de fluxo linear do sistema é dada por:











⋅










−
−
−−
−
−
=










− 3
2
1 0
67,665067,16
507525
67,162567,41
0,1
5,0
θ
θ
P


Cujo sistema de equações é dado por:






⋅+⋅−=−
⋅−⋅=
⋅−⋅−=
32
32
321
67,66500,1
50755,0
67,1625
θθ
θθ
θθP


Eliminando a barra 1 como referência, tem-se:







⋅





−
−
=





− 3
2
67,6650
5075
0,1
5,0
θ
θ

A solução do sistema é dado por:
rad





−
−
=





−
⋅





−
−
=





−
02000,0
00665,0
0,1
5,0
67,6650
5075 1
3
2
θ
θ


Portanto a potência gerada na barra 1 é dada por:

pupuP 50,049965,067,1625 321 ≅=⋅−⋅−= θθ
Ou P1 = 50 MW

EXERCÍCO 04 – (Exame Nacional de Cursos, 1999) Uma concessionária de energia
elétrica pretende analisar o comportamento dos fluxos de potência ativa em seu sistema, tendo
em vista a previsão de carga para um horizonte de dez anos. Para isso, como engenheiro da
Divisão de Planejamento dessa concessionária, você foi encarregado de estudar o problema. A
figura abaixo representa o diagrama unifilar do sistema com as cargas futuras previstas.




a) Calcule os fluxos de potência ativa nas linhas de transmissão, considerando a barra 1
como a referência angular do sistema (θ1 = 0 rad).
b) Supondo que o fluxo de potência máximo permitido na linha 1-2 seja 0,5 pu,
determine analiticamente a reatância em pu, do menor banco de capacitores que
deverá ser instalado em série com a linha 1-3, de modo que o limite máximo na linha
1-2 não seja ultrapassado.

Dados/Informações Técnicas:
P = Bθ
Onde P é o vetor de injeção de potência ativa nas barras, B é a matriz de susceptância de
barras e θ é o vetor do ângulo das tensões de barra.

PGi é a potência ativa gerada na Barra i.
PLi é apotência ativa consumida na Barra i.
Xij é a reatância série da linha de transmissão i-j.

O efeito capacitivo e a resistência série das linhas de transmissão são desprezados

SOLUÇÃO:

a) Forma da matriz B,

ij
ij
x
b 1=











−−
−−
−−
=










+−−
−+−
−−+
=
422
253
235
23132313
23231212
13121312
bbbb
bbbb
bbbb
B


Como θ1 = 0, elimina-se a 1ª linha e a 1ª coluna de B







⋅





−
−
=





3
2
3
2
42
25
θ
θ
P
P

rad





−
−
=








−
−
⋅








=





375,0
25,0
1
2
1
16
5
8
1
8
1
4
1
3
2
θ
θ


Os fluxos nas linhas são dados por
ij
ji
ij
x
P
θθ −
=
( ) pu
x
P 75,0
3
1
25,00
12
21
12 =
−−
=
−
=
θθ

( ) pu
x
P 75,0
2
1
375,00
13
31
13 =
−−
=
−
=
θθ

( ) pu
x
P 25,0
2
1
375,025,0
23
32
23 =
−−−
=
−
=
θθ


b) Pede-se puP 5,012 ≤ XC = ?



Nas condições limítrofes, tem-se

6
15,0
3
1 2
21
12 −=⇒=
−
= θθθP




O fluxo na linha 1-3 deve ser, então:

puPPPP G 0,15,05,1 1312113 =⇒−=−=

Lembre-se que:

133
13
3
13 0,1
0
x
x
P −=⇒=
−
= θθ
 (*)








−
⋅


















+
+−
−
=





−
−
⇒′=
3
6
1
2
1
122
25
0,1
5,0
θ
θ
CX
BP

Pela 1ª equação, tem-se que:

6
12
6
5
2
1
33 −=⇒⋅−−=− θθ
De (*) puXX CC 3
1
2
1
6
1
=⇒





−−=−






EXERCÍCO 05 – Considerar a rede de 3 barras e 3 ramos a seguir. A barra 1 é escolhida
como referência angular (θ1 = 0).



 Considerar inicialmente que o tap do transformador defasador que conecta as barras 1
e 2 esteja na posição nominal, ou seja, ϕ12 = 0,0. Obtenha os ângulos de fase nodais para:
a) ϕ12 = 0,0;
b) ϕ12 = –0,1.

SOLUÇÃO:

a) Para ϕ12 = 0,0 pode-se obter os ângulos de fase nodais a partir de:











⋅









−−
−−
−−
=










−
−
3
2
11
0,40,20,2
0,20,50,3
0,20,30,5
0,1
5,0
θ
θ
θP


que resulta em:

rad










−
−=










375,0
250,0
000,0
3
2
1
θ
θ
θ


Os fluxos nos ramos são:

puxP 75,01211212 =⋅= − θ

puxP 75,01311313 =⋅= − θ

puxP 25,02312323 =⋅= − θ


b) Para ϕ12 = –0,1 radianos o vetor das injeções de compensação fica:

pu
x
x
PC










−=












−
=
0,0
3,0
3,0
0,0
1
1
12
12
12
12
ϕ
ϕ


Os ângulos de fase nodais são calculados por:

( ) ( ) radPPB C










−
−=+⋅′= −
4125,0
3250,0
0000,0
1θ


Os fluxos nos ramos agora são:

( ) puxP 675,0121211212 =+⋅= − ϕθ

puxP 825,013
1
1313 =⋅=
− θ

puxP 175,023
1
2323 =⋅=
− θ


 O ajuste da posição do tap em ϕ12 = –0,1 radianos resultou em um alívio de carga no
ramo 1-2. Em consequência, o carregamento do ramo 1-3 aumentou:














LISTA DE EXERCÍCIOS PROPOSTOS



EXERCÍCIO 1 – O fluxo de potência ativa em uma linha de transmissão depende de sua
abertura angular e flui dos ângulos maiores para os menores. O fluxo de carga linearizado,
que é um modelo aproximado do fluxo não linear, permite estimar com baixo esforço
computacional e relativa precisão, os ângulos das barras do sistema e os fluxos de potência
ativa.


 Considere o sistema de três barras representado na figura acima, com os dados em pu.
Resolvendo o fluxo de carga pelo método linearizado e considerando a barra 1 como
referência angular, os ângulos em radianos das barras 2 e 3 valem, respectivamente:

a) θ2 = –1,00 e θ3 = –1,50
b) θ2 = –0,35 e θ3 = –0,52
c) θ2 = –0,27 e θ3 = –0,46
d) θ2 = 0,15 e θ3 = –0,26
e) θ2 = 0,20 e θ3 = 0,40

Resp.: Item C

EXERCÍCIO 2 – ( ELETRONORTE, 2006) A solução do Fluxo de Potência Linearizado
para a rede abaixo, considerando a barra 1 como referência angular do sistema (θ1 = 0
radianos) calcula:



Dados de Barra (pu)
P1 ––
P2 0,50
PD 1,00
Pi – Potência ativa injetada na barra
PD – Potência ativa demandada na barra

Dados de Ramos (pu)
De Para x
1 2 0,50
1 3 0,50
2 3 0,25
x – reatância do ramo

a) θ2 = −0,20 rad; θ3 = −0,05 rad; P13 = 0,50 pu;
b) θ2 = −0,10 rad; θ3 = −0,05 rad; P13 = 0,30 pu;
c) θ2 = 0,05 rad; θ3 = 0,20 rad; P13 = 1,40 pu;
d) θ2 = −0,05 rad; θ3 = −0,20 rad; P13 = 0,40 pu;
e) θ2 = −0,05 rad; θ3 = −0,20 rad; P13 = 0,60 pu.

Resp. Item D

EXERCÍCIO 3 – A figura abaixo mostra um diagrama unifilar de um sistema de 3 barras. Os
parâmetros do sistema são dados nas tabelas abaixo.
a) Determine a matriz de admitância Ybus 3×3 em pu;
b) Determine os ângulos de fase de tensão em todas as barras, através do fluxo de carga
linearizado (adotar a barra 1 como referência e θ1 = 0º )


FIGURA – Diagrama unifilar (impedâncias em pu e potências ativa e reativa são mostradas)

DADOS DE BARRAS
Barra Tipo V [pu] θ [º] PG [pu] QG [pu] PL [pu] QL [pu]
1 ref 1,00 0,00 – – 0,00 0,00
2 PQ – – 0,00 0,00 2,00 0,50
3 PV 1,00 – 1,00 – 0,00 0,00

DADOS DE LINHAS
Linha De – Para R [pu] X [pu]
1 1–2 0,00 0,10
2 2–3 0,00 0,20
3 1–3 0,00 0,40

Resp.:










−
−
−
=
5,70,55,2
0,50,150,10
5,20,105,12
jjj
jjj
jjj
Ybus ; 





°
°−
=










−
=





2740,3
5481,6
0571,0
1143,0
3
2
3
2
θ
θ
θ
θ
ourad

EXERCÍCIO 4 – A figura abaixo mostra um diagrama unifilar de um sistema de 3 barras
com todos os valores de reatâncias e potências dados em pu. Pede-se:


a) Os ângulos de fase nas barras 1 e 2, calculados através do fluxo de carga CC (adotar
barra 3 como referência, onde θ3 = 0 rad);
b) Calcular os fluxos de potência ativa nas linhas P12, P13 e P23;
c) A potência injetada na barra 3, P3.

Resp.:
a) rad





−
=





1,0
02,0
3
2
θ
θ

b) puP 6,012 = , puP 05,013 = e puP 4,023 −=
c) puP 35,03 =

EXERCÍCIO 5 – Calcular o fluxo de potência do sistema da figura abaixo pelo método
linearizado ou dc.



DADOS:
• z12 = 0,05 + j0,10 pu,
• z13 = 0,04 + j0,08 pu,
• z23 = 0,025 + j0,05 pu.
• A barra 1 é a barra flutuante e a base é de 100,0 MVA.

Resp.: rad





−
−
=





0278,0
0052,0
3
2
θ
θ
, puP 052,012 = , puP 348,013 = , puP 452,023 =

EXERCÍCIO 06 – Considerar uma rede constituída por três barras e três linhas de
transmissão, cujos dados, em p.u. estão tabelados a seguir:

Linha
r

x

bsh (*) De Para
1 2 0,10 1,00 0,10
1 3 0,20 2,00 0,20
2 3 0,10 1,00 0,10
(*) carregamento total

As barras 2 e 3 contêm cargas de 0,05 e 0,015 pu, respectivamente.
a) Determinar a distribuição dos fluxos de potência ativa na rede utilizando o modelo de fluxo
de carga cc. Adotar a barra 1 como referência angular. Calcular a injeção de potência ativa na
barra de referência.
b) Repetir os cálculos do item a) considerando a barra 2 como referência. Lembrar que as
injeções de potência nas barras são as mesmas do item a). Comparar os resultados obtidos.


EXERCÍCIO 07 – Considerando ainda a rede do problema (2), a linha 1-2 é substituída por
um transformador defasador puro, cujos parâmetros são x12 = 1,0 pu e ϕ12 = 10º [modelo do
transformador: ( 12:1 ϕje ) conectado à barra 1].
a) Determinar a distribuição dos fluxos de potência ativa na rede utilizando o modelo do
fluxo de carga cc e tomando a barra 1 como referência. Calcular a injeção de potência
na barra de referência. Comparar os resultados com o item (A) do problema (2).
b) Repetir os cálculo do item (a) para ϕ12 = –10º.


EXERCÍCIO 08 – O modelo de fluxo de potência linearizado é muito utilizado na análise de
sistemas de potência, em aplicações que necessitem do valor aproximado do fluxo de potência
ativa em linhas de transmissão. Neste modelo, as perdas são desprezadas e os módulos das
tensões das barras fixadas em 1 pu, sendo, portanto, útil apenas para o cálculo de potência
ativa. Para um determinado vetor de injeções de potência ativa nas barras P = [P1 P2 P3]T, os
ângulos das tensões de barra θ = [θ1 θ2 θ3]T são dados pelo sistema de equações lineares
P = B.θ, onde B é a matriz admitância. Seja a rede mostrada na figura abaixo: a barra numero
0 (zero) é chamada de barra de folga, na qual o ângulo da tensão de barra é fixado em θ = 0º e
o vetor de injeção de potência ativa faz o balanço das injeções de potência do modelo, sendo,
portanto, eliminada para a execução dos cálculos. A matriz admitância B da rede da figura, já
com a barra de folga eliminada, também é dada.
















−−
−−
−−
=′
0,25,05,0
5,00,35,1
5,05,10,4
B

FIGURA – Diagrama de admitâncias da rede
(admitâncias em pu).


 Seja o vetor de injeções de potência ativa de barra P = [–3,0 1,5 –2,0], determine o
vetor dos ângulos de barra.

Resp. rad










−
−
−
=










=
3015,1
2132,0
9926,0
3
2
1
θ
θ
θ
θ


EXERCÍCO 09 – A figura abaixo representa um sistema elétrico de 4 barras, cujos dados
encontram-se na tabela abaixo. Adotando-se a barra 0como referência, encontre a potência
ativa gerada por esta barra e os ângulos de fase em todas as barras, através do fluxo de carga
linear:



DADOS DE BARRA
Bus Voltage p.u Power
0 1,02 –
1 1,02 PG = 50 MW
2 – PC = 0 MW, QC = 0 MVAr
3 – PC = 100 MW, QC = 60 MVAr


DADOS DE LINHA
Line Impedance p.u
0–1 0,02 + j0,04
0–2 0,02 + j0,06
1–2 0,02 + j0,04 (ambos)
2–3 j0,1
(Obs.: Adotar 1 pu para todas as barras)

Resp.: puP 50,00 = e










°−
°−
°−
=




















−
−
−
=










8754,6
1458,1
3819,0
1200,0
0200,0
0067,0
3
2
1
3
2
1
θ
θ
θ
θ
θ
θ
ourad


EXERCÍCIO 10 – Determine o defasamento angular da barra 3 e o fluxo de potência ativa
da barra 1 para a 2 utilizando o modelo de fluxo linear. A reatância indutiva das linhas é de
0,5 Ω/km e a reatância capacitiva de 250 kΩxkm. Considere que a barra 3 fornece 10 MW ao
sistema.



EXERCÍCIO 11 – (Prova ASP 16jul99) – Determinar a reatância percentual do
transformador entre as barras 3 e 4 que limita P43 em 200 MW. Utilizar como base 100 MVA
e 345 kV no gerador da barra 1, os conceitos de fluxo linear poderão ser utilizados para
resolver o problema.



EXERCÍCIO 12 – Dada a rede elétrica abaixo:
a) Determine a matriz de admitância Ybus 4×4 em pu;
b) Determine os ângulos de fase de tensão em todas as barras, através do fluxo de carga
linearizado (adotar a barra 1 como referência e θ1 = 0º )
c) Calcular os fluxos de potência ativa nas linhas P12, P13, P14, P23 e P34




Resp.:
a)












−
−
−
−
=
2010010
10301010
0102010
10101030
jYbus
b)
rad










−
−
−
=










025,0
150,0
025,0
4
3
2
θ
θ
θ

c) puP 25,012 =
puP 5,113 =
puP 25,014 =
puP 25,123 =
puP 25,134 −=




EXERCÍCIO 13 – Dada a rede elétrica abaixo (base = 100 MVA):



a) Obtenha a matriz B´ para o sistema;
[ ] ( )radianosemepuemPB
P
P
P
P
P
θ
θ
θ
θ
θ
θ
















⋅′=
















5
4
3
2
1
5
4
3
2
1


b) Assuma a barra 5 como a barra de referência (θ5=0 rad). Calcule os ângulos de fase
para o conjunto de injeções de potência abaixo, utilizando o fluxo de carga CC.
• P1 = 100 MW (geração)
• P2 = 120 MW (carga)
• P3 = 150 MW (geração)
• P4 = 200 MW (carga)

c) Calcule P5 de acordo com o fluxo de carga CC;
d) Calcule todos os fluxos de potência sobre o sistema, utilizando os ângulos de fase
obtidos no item b.
