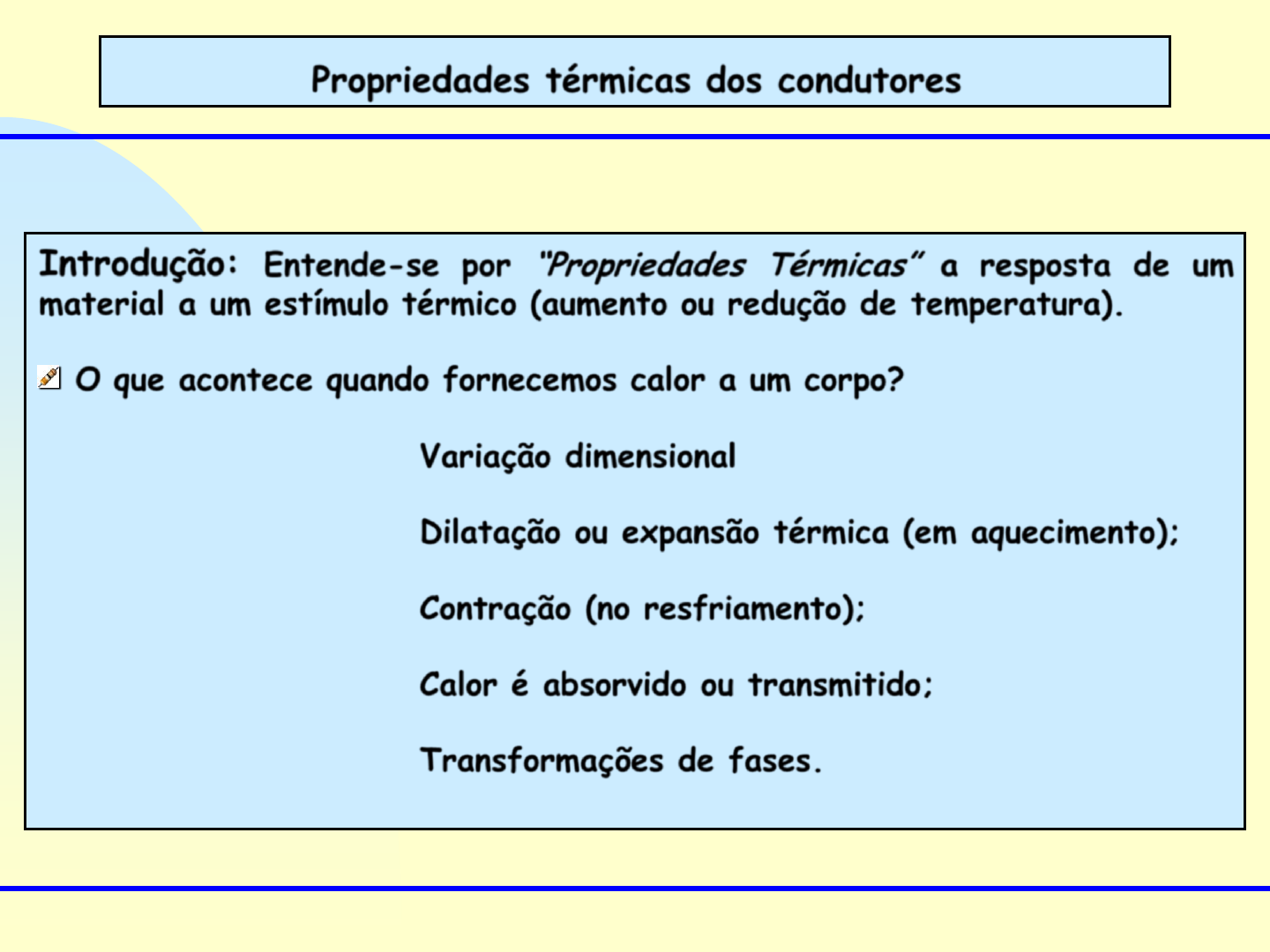

Propriedades térmicas dos condutores
Introdução: Entende-se por “Propriedades Térmicas” a resposta de um
material a um estímulo térmico (aumento ou redução de temperatura).

 O que acontece quando fornecemos calor a um corpo?

 Variação dimensional

 Dilatação ou expansão térmica (em aquecimento);

 Contração (no resfriamento);

 Calor é absorvido ou transmitido;

 Transformações de fases.

2
Propriedades térmicas dos condutores
 Todos os corpos possuem energia interna. Esta energia está de certa maneira
"armazenada" nos corpos, e vem, entre outras coisas, do movimento ou da
vibração dos átomos e moléculas que formam o corpo. Veja a animação abaixo.








 Os pontinhos vermelhos representam as moléculas de um sólido qualquer.

 Logicamente este é um exemplo bem simplificado. As vibrações são muito mais
rápidas e não ocorrem de maneira tão organizada assim.

Nos sólido as moléculas não se locomovem de um lado para outro do material,
somente vibram.

 No caso dos líquidos e gases, as moléculas conseguem, além de vibrar, locomover-
se de um lado para o outro, principalmente nos gases.
3
Propriedades térmicas dos condutores
 A energia vibracional de um material consiste de uma série de ondas
elásticas de comprimento de onda muito pequeno e freqüências muito
altas, que se propagam através do material com a velocidade do som.

A energia vibracional é quantizada, e um quantum desta energia é
chamado fônon (designa um quantum de vibração em um retículo cristalino
rígido).

 O fônon é análogo ao quantum de radiação eletromagnética, o fóton.

 O espalhamento dos elétrons livres que ocorre durante a condução
elétrica é devido às ondas vibracionais.

O estudo dos fônons é importante na física do estado sólido por facilitar a
compreensão de muitas propriedades dos sólidos, como por exemplo o calor
específico, a condução térmica, a condutividade elétrica e a propagação do
som.
4
Propriedades térmicas dos condutores
Fônons = ondas elásticas
5
Propriedades Térmicas mais importante:
 Resistência ao calor;
 Resistência ao frio;
 Calor específico;
 Condutividade térmica;
 Dilatação.
6
Propriedades térmicas dos condutores
Capacidade térmica molar: ou capacidade calorífica, C, (J/mol.K) de um
material é a quantidade de energia requerida para provocar a variação de
temperatura desse material.

Para normalizar - a quantidade de energia (calor) (J) necessária para
aumentar em um grau (K ou C) a temperatura de um mol de um material.

Esta propriedade representa a capacidade do material de absorver calor
do meio circundante.






 Na maioria dos sólidos, o conteúdo térmico e a energia vibracional dos
átomos estão diretamente relacionados.

 A contribuição eletrônica para a capacidade térmica é, em geral,
insignificante, a não ser para temperaturas próximas a zero graus Kelvin.
8
Propriedades térmicas dos condutores
Calor especifico de uma substância: Calor específico de uma substância (c)
a razão entre a quantidade de calor que a substância troca e o produto
entre a sua massa e a variação de temperatura sofrida.
Esta grandeza tem sua unidade de medida no Sistema Internacional de
Unidades ( S.I ) o J / kg.K, porém a mais usada é a cal/g.oC













Quantidade de
calor
Massa vezes variação
de temperatura
9
Propriedades térmicas dos condutores
Os fenômenos de transferência de calor de um corpo podem ser
medidos através da equação da calorimetria:



 TcmQ  ..
onde:

Q  quantidade de calor
m  massa
c  calor específico
T  variação de temperatura
Observações:
T > To  T > 0  Q > 0 (calor recebido pelo corpo: o corpo ganha calor) (+)
T < To  T < 0  Q < 0 (calor cedido pelo corpo: o corpo perde calor) (-)
10
Significado Físico do Calor Específico
 Digamos que o calor específico de uma determinada substância seja
expresso em cal/g.oC, isto significa que o calor específico informa a
quantidade de energia, em calorias, que deve ser fornecida a cada 1
grama dessa substância para que a sua temperatura se eleve em 1oC.
Por exemplo, fornecendo-se 1cal a 1g de água, sua temperatura se
elevará de 1oC. Já no caso do alumínio, basta fornecer 0,22cal a 1g do
mesmo, para que sua temperatura aumente de 1oC.
 Quanto menor o calor específico maior é a capacidade de absorver
calor.
Calor específico de alguns materiais:
11
Comparação entre calores específicos materiais:
12
Propriedades térmicas dos condutores
Condução térmica: fenômeno pelo qual o calor é transportado em um
material de regiões de alta temperatura para regiões de baixa
temperatura.

Condutividade térmica: habilidade do material de transferir calor de uma
região mais quente para uma região mais fria.

 A condutividade térmica pode ser definida em termos de:










A equação acima só é válida quando o fluxo de calor for estacionário
(fluxo de calor que não se altera com o tempo)
dx
dT
k
A
Q

 O calor é transportado de
regiões de quentes para regiões frias.
Q/A = fluxo de calor
k = condutividade térmica
dT/dx = gradiente de temperatura
13
O fluxo de calor é proporcional ao gradiente de temperatura na direção
de propagação do calor, ou seja, à diferença de temperatura a cada
unidade de comprimento ao longo do percurso percorrido pelo calor, ou
seja:
Gradiente de
temperatura
Condutividade
térmica
Condutividade Térmica (k): Habilidade do
material de transferir calor de uma região mais
quente para uma região mais fria.
Condutividade térmica (k):
14
A constante k tem certa correspondência com a lei de Ohm, que
relaciona a corrente elétrica (i) que passa através de um material com a
tensão (V) aplicada no material.
V é equivalente ao gradiente de temperatura (quanto maior a diferença
de temperatura maior o transporte de calor), i é equivalente ao fluxo de
calor e a resistência elétrica (R) é equivalente ao inverso da condutividade
térmica (a resistência elétrica representa a resistência que o material
oferece ao transporte de carga elétrica. A condutividade térmica está
relacionada à facilidade que o material oferece ao transporte de calor).
A unidade de condutividade térmica é W/m.K ou cal/s.cm.°C.
Condutividade térmica (k):
15
Propriedades térmicas dos condutores
dx
dT
k
A
Q

16
Propriedades térmicas dos condutores
Mecanismos de condutividade térmica

condutividade térmica por elétrons (ke)

 Os elétrons livres que se encontram em regiões quentes ganham energia
cinética e migram para regiões mais frias.

 Em conseqüência de colisões com fônons, parte da energia cinética dos
elétrons livres é transferida (na forma de energia vibracional) para os
átomos contidos nessas regiões frias, o que resulta em aumento da
temperatura.

 Quanto maior a concentração de elétrons livres, maior a condutividade
térmica.

condutividade térmica por fônons (kq)

 A condução de calor pode ocorrer também através de vibrações da
rede atômica. O transporte de energia térmica associada aos fônons se
dá na mesma direção das ondas de vibração.
17
Propriedades térmicas dos condutores
 A condutividade térmica (k) de um material é a soma da
condutividade por elétrons (ke) e a por fônons (kq):
Transporte de calor = Fônons + elétrons livres
k = kf + ke
kf = condutividade por fônons
ke = condutividade por elétrons
18
Mecanismos de conduçãotérmica:
19
Propriedades térmicas dos condutores
 Capacidade térmica Coef. Dilatação condutividade
20
Propriedades térmicas dos condutores
 Condução de calor em metais

Metal = grande número de elétrons livres

O transporte eletrônico é muito eficiente!

Condutividades entre 20 e 400 W/m-K

 Condução de calor em cerâmicas

Cerâmica = isolante (poucos elétrons livres)

Condutividade por fônons (pouco eficiente!)

Condutividades entre 2 e 50 W/m-K

21
Propriedades térmicas dos condutores
 Condução de calor em polímeros

A transferência de calor ocorre através da vibração e da rotação das
moléculas das cadeias.

A condutividade depende do grau de cristalinidade. Estruturas mais
cristalinas têm maiores condutividades.

Polímeros, que, em geral, têm condutividades térmicas da ordem de 0,3
W/m-K, são usados como isolantes térmicos. Ex. PS expandido (isopor).

22
Propriedades térmicas dos condutores
Condutividade térmica versus temperatura

O aumento da temperatura provoca o aumento da energia dos
elétrons e das vibrações da rede cristalina.
Maior energia dos elétrons = maior número de portadores
= maior condutividade térmica
Mais vibração da rede = maior contribuição dos fônons
= maior condutividade térmica
23
Propriedades térmicas dos condutores
DILATAÇÃO TÉRMICA: Dilatação térmica é o nome que se dá ao aumento
do volume de um corpo ocasionado pela aumento de sua temperatura, o que
causa o aumento no grau de agitação de suas moléculas e conseqüente
aumento na distância média entre as ligações químicas.

 A dilatação ocorre de forma mais significativa nos gases, de forma
intermediária nos líquidos e de forma menos explícita nos sólidos, podendo-
se afirmar que:

 Dilatação nos gases > Dilatação nos líquidos > Dilatação nos sólidos.

 Nos sólidos, o aumento ou diminuição da temperatura provoca alteração
nas dimensões lineares, como também nas dimensões superficiais e
volumétricas.


24
Propriedades térmicas dos condutores
Dilatação Linear dos Sólidos: A maioria dos materiais sólidos se
expandem no aquecimento e se contraem no resfriamento. A mudança no
comprimento de um material sólido com a temperatura pode ser expressa
da seguinte.

ou



onde
ΔL é a variação do comprimento, ΔL = Lf – L0.
Δt é a variação da temperatura, Δt = Tf – T0.
α é uma constante de proporcionalidade denominada de coeficiente de dilatação
linear, e a sua unidade é o °C-1.

 Cada material tem um coeficiente de dilatação linear próprio, o do
alumínio, por exemplo, é 24.10-6°C-1.
Unidade: cm
25
Propriedades térmicas dos condutores
Exemplo de dilatação linear: os fios de telefone ou luz.

 Expostos ao Sol nos dias quentes do verão, variam suas temperaturas
consideravelmente, fazendo com que o fio se estenda causando um
envergamento maior, pois aumenta seu comprimento que passa de um
comprimento inicial (L0) a um comprimento final (Lf).

 A mesma coisa acontece com o fio de cabelo quando se utiliza a
"chapinha" para alisá-lo. Dizemos que a dilatação provocou um aumento no
comprimento
26
Propriedades térmicas dos condutores
 Na tabela podemos verificar o valor do coeficiente de dilatação linear
de algumas substâncias.
27
Propriedades térmicas dos condutores
Dilatação Superficial dos Sólidos: Há corpos que podem ser
considerados bidimensionais, pois sua terceira dimensão é desprezível
frente às outras duas, por exemplo, uma chapa.

 Neste caso, a expansão ocorre nas suas duas dimensões lineares, ou
seja, na área total do corpo.





 Para calcularmos a variação da área do corpo que sofreu a dilatação
superficial utilizamos a seguinte equação:



28
Propriedades térmicas dos condutores
 Para calcularmos a variação da área do corpo que sofreu a dilatação
superficial utilizamos a seguinte equação:

onde:

∆S: variação da área da superfície do corpo que sofreu a dilatação superficial.
S0 : área inicial da superfície do corpo.

β: coeficiente de dilatação superficial do material que constitui o corpo.

É importante saber que o coeficiente de dilatação superficial de um material é
igual ao dobro do coeficiente de dilatação linear do mesmo material, ou seja,
β = 2α.

∆T: variação de temperatura sofrida pelo corpo.
Unidade: cm2
29
Propriedades térmicas dos condutores
Dilatação Volumétrica dos Sólidos: É aquela em que predomina a variação
em três dimensões, ou seja, a variação do volume do corpo.

 Imaginemos um paralelepípedo de volume inicial Vo e temperatura inicial
To. Ao aquecermos este corpo para uma temperatura t ele passará a ter
um novo volume V.






 Para calcularmos a variação da área do corpo que sofreu a dilatação
superficial utilizamos a seguinte equação:



V = V0 (1 + γ . Δθ)
30
Propriedades térmicas dos condutores
Para calcularmos a variação da área do corpo que sofreu a dilatação
superficial utilizamos a seguinte equação:


Onde:
V = volume final
V0 = volume inicial
Δθ = θ – θ0 = variação da temperatura
 = 3α = coeficiente de dilatação volumétrico

 Relação entre os coeficientes de dilatação linear, superficial e
volumétrica

 Partindo do coeficiente de dilatação linear () notamos que o
coeficiente de dilatação superficial (β) e volumétrica () depende dele,
pois 2 é igual a β e 3 é igual a γ, portanto podemos escrever a
seguinte relação:


V = V0 (1 + γ . Δθ) Unidade: cm3
31
Propriedades térmicas dos condutores
Dilatação nos metais: Os coeficientes lineares de expansão térmica para
alguns dos metais comuns variam na faixa de cerca de 5x10-6 e 25x10-6
(oC)-1.

 Para algumas aplicações, um alto grau de estabilidade dimensional com
flutuação da temperatura é essencial.

 Isso tem resultado no desenvolvimento de uma família de ligas ferro-
níquel e ferro-cobalto que têm valores de 1 da ordem de 1x 10-6 (oC)-1.

 Uma tal liga foi projetada para ter características de expansão iguais
àquelas do vidro Pyrex; quando ajuntada ao Pyrex e submetida a
variações de temperatura, tensões térmicas e fratura possível na junção
são evitadas.

Fotografia mostrando produtos tubulares que têm junção vidro-metal.
O coeficiente de dilatação térmica da liga metálica (Kovar) que tem o
mesmo coeficiente de expansão térmica do vidro pirex. Como os
coeficientes de expansão térmica são próximos, minimiza-se fraturas
devido a tensões térmicas.
Propriedades térmicas dos condutores
33
Propriedades térmicas dos condutores
Dilatação nos cerâmicos: cerâmicos são refletidas nos comparativamente
baixos coeficientes de expansão térmica; valores tipicamente variam
entre cerca de 0,5x10-6 a 15x10-6 (oC)-1.

 Para cerâmicas não cristalinas e também aquelas contendo estruturas
cristalinas cúbicas, 1 é isotrópico.

 De outro modo, ele é anisotrópico e, de fato, alguns materiais
cerâmicos, durante o aquecimento, contraem-se em algumas direções
cristalográficas enquanto se expandem em outras. Para vidros
inorgânicos, o coeficiente de expansão depende da composição. Sílica
fundida (vidro de SiO2 de alta pureza) tem uma extremamente pequena
expansão térmica, 0,5x10-6 (oC)-1.

 Isso é explicado por uma baixa densidade de empacotamento atômico
de maneira que expansão interatômica produz relativamente pequenas
variações dimensionais macroscópicas. Adição de impurezas na sílica
fundida aumenta o coeficiente de expansão térmica.
34
Propriedades térmicas dos condutores
Dilatação nos polímeros: Alguns materiaispoliméricos experimentam muito
grandes expansões térmicas no aquecimento como indicado por
coeficientes que variam desde aproximadamente 50x10-6 até 300x10-6
(oC)-1.

Os mais altos valores de 1 são encontrados em polímeros lineares e
ramificados porque as ligações intermoleculares secundárias são fracas e
existe uma mínima ligação cruzada.

 Com aumentada ligação cruzada, a magnitude do coeficiente de
expansão térmica decresce, os mais baixos coeficientes são encontrados
em polímeros reticulares termofixos tais como Baquelita, nos quais a
ligação é quase que inteiramente covalente.
Propriedades térmicas dos condutores
36
3.2 – Propriedades térmicas dos condutores
