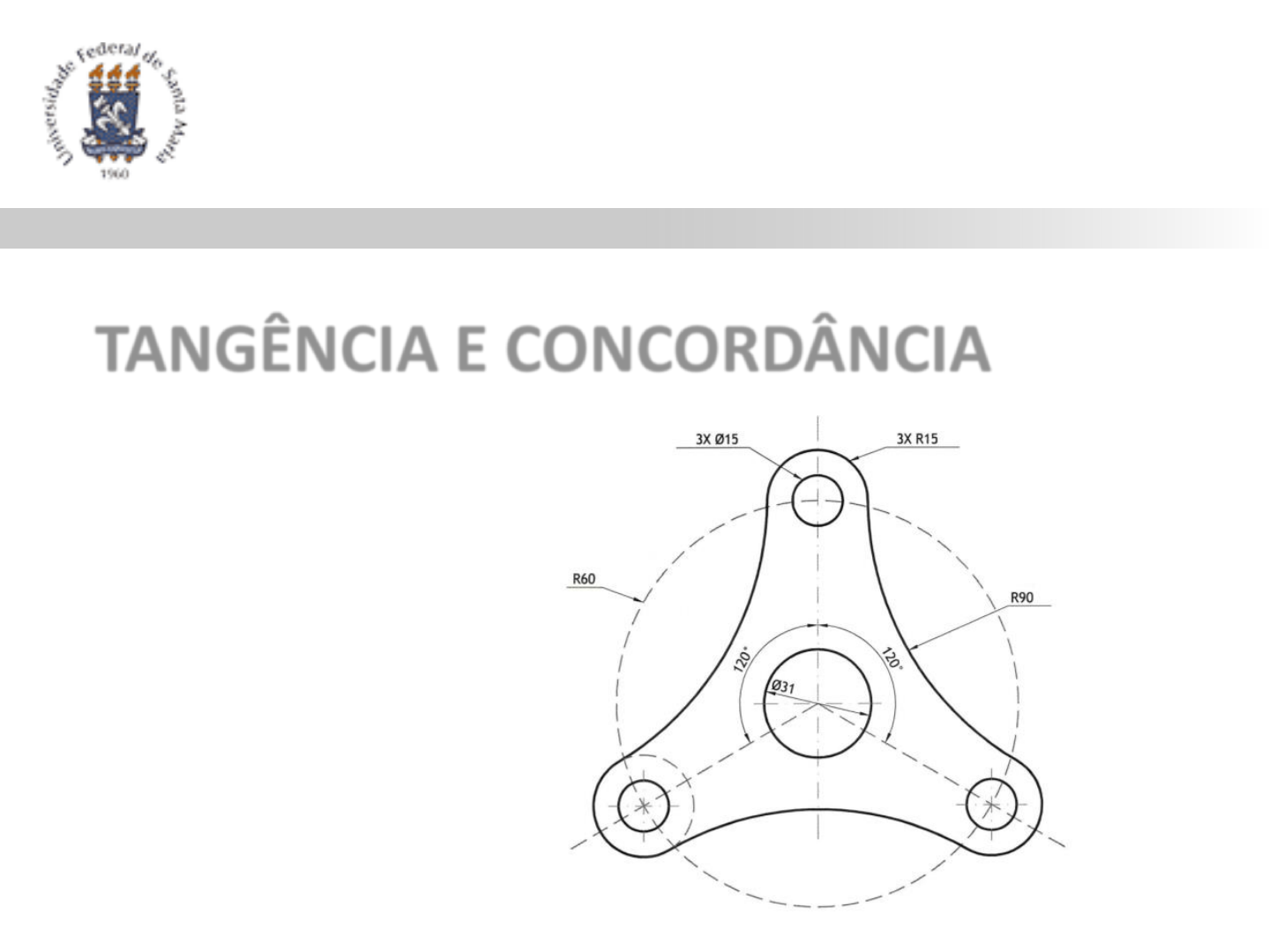

TANGÊNCIA E CONCORDÂNCIA
Geometria plana e Desenho geométrico
Desenho Básico I
Tangência e Concordância

TANGENTE a uma curva é uma linha (reta ou não) que tem
somente um ponto em comum com a curva dada.


CONCORDÂNCIA entre duas linhas curvas ou de uma reta com
uma curva é a ligação entre elas onde, em seu ponto de encontro,
não haja ângulo, fratura ou inflexão.

As concordâncias nada mais são do que tangências, em que o
ponto de tangência passa a se chamar ponto de concordância.
Geometria plana e Desenho geométrico
Desenho Básico I
Tangência e Concordância

Princípios Fundamentais:

• Reta tangente à Circunferência:
Uma reta tangente a uma
circunferência é perpendicular ao
raio da mesma, no ponto de
tangência.
Geometria plana e Desenho geométrico
Desenho Básico I
Princípio fundamental da concordância

Duas circunferências (ou dois arcos) são
tangentes entre si quando os centros das duas
circunferências e o ponto de tangência
estiverem alinhados, ou seja, quando os dois
centros e o ponto de tangência forem
COLINEARES.
Geometria plana e Desenho geométrico
Desenho Básico I
Tangente interior
Geometria plana e Desenho geométrico
Desenho Básico I
Exercício:

Desenhar 1/2 circunferência de raio 4mm, na escala
1:10, sobre uma linha horizontal, desenhe uma
segunda circunferência tangente internamente a
esta, com metade do seu diâmetro.
Geometria plana e Desenho geométrico
Desenho Básico I
Tangente exterior
Geometria plana e Desenho geométrico
Desenho Básico I
Exercício:

Desenhar 1/2 circunferência de raio 4mm, na escala
1:10, sobre uma linha horizontal, desenhe uma
segunda circunferência tangente externamente a
esta, com metade do seu diâmetro.
Geometria plana e Desenho geométrico
Desenho Básico I
PASSOS:
1. Traçar o raio, passando por um
ponto qualquer (T) da
circunferência;
2. Em T, traçar uma reta
perpendicular a reta OT;
3. A reta perpendicular será a reta
tangente.
Traçar uma tangente à circunferência sendo conhecido o
ponto de tangência
T o
Geometria plana e Desenho geométrico
Desenho Básico I
Exercício:

Desenhar uma circunferência de raio 3mm, na escala
1:10, efetuando duas retas tangentes, uma do lado
esquerdo e outra do lado direito, com comprimento
de 8mm na mesma escala.
Geometria plana e Desenho geométrico
Desenho Básico I
PASSOS:
1. Unir os pontos O e P;
2. Mediatriz de OP, encontrando
ponto M;
3. Centro: M / Raio: OM - traçar um
arco que cruza a circunferência
nos pontos T1 e T2;
4. T1 e T2 são os pontos de
tangência;
5. PT1 e PT2: tangentes.
Traçar duas tangentes à circunferência passando por um
ponto P fora da circunferência
P
o
T1
T2
M
Geometria plana e Desenho geométrico
Desenho Básico I
Exercício:

Desenhar uma circunferência de raio 5mm, na escala
1:5; posicionar um ponto (P) a 100mm do centro e
traçar duas tangentes à circunferência que passe por
P.
Geometria plana e Desenho geométrico
Desenho Básico I
PASSOS
1. Une-se O a T e prolonga-se esta
reta;
2. Une-se agora T e E;
3. Traça-se a mediatriz TE e o ponto
O' onde esta mediatriz corta o
prolongamento OT é o centro
que satisfaz o problema.
Dado uma circunferência, um ponto T sobre ela e um ponto E
exterior a ela, traçar outra circunferência, tangente à primeira
no ponto T e que passe pelo ponto E.
O’
O
T
E
Geometria plana e Desenho geométrico
Desenho Básico I
PASSOS
1. Traça-se uma perpendicular a reta
r por P e marca-se a distância P1
igual ao raio da circunferência
dada, O;
2. Une-se 1 ao centro O;
3. Traça-se a mediatriz de 1-O e onde
esta linha encontrar o
prolongamento de P1, teremos o
ponto O’, centro da circunferência
pedida.
Traçar uma circunferência que seja tangente, simultaneamente,
a uma reta em um ponto dado P desta e a uma outra
circunferência na qual não se conhece o ponto de tangência
r
P O
1
O’
Geometria plana e Desenho geométrico
Desenho Básico I
Dado um segmento de reta, concordar com esse segmento um
arco que passe pelo ponto P.
A B
C P
PASSOS
1. Trace uma reta qualquer AB;
2. Faça um ponto qualquer P;
3. Una B a P;
4. Trace uma perpendicular a AB
pelo ponto B;
5. Achar mediatriz de BP
interceptando a perpendicular
que passa por B, achando o
ponto C;
6. Use a medida CB como raio e
trace o arco com centro em C;
Geometria plana e Desenho geométrico
Desenho Básico I
PASSOS
1. Traça-se uma linha que uma A a B;
2. Divide-se esta linha em duas partes
marcando o ponto O (mediatriz);
3. Centro em O com raio AO ou BO,
descreve-se a semicircunferência de
concordância.
Concordar dois segmentos de reta paralelos com um arco do
tipo ROMANO ou PLENO.
A B
O
Geometria plana e Desenho geométrico
Desenho Básico I
E
PASSOS:
1. Traçar Mediatriz AB, achando-se o ponto C;
2. Centro: C, Raio CA, Traçar um arco
encontrando E sobre a mediatriz;
3. Unir AE e BE;
4. Centro: A, Raio: AB, arco até encontrar
prolongamento da reta AE = ponto G;
5. Centro: B, Raio BA, arco até encontrar
prolongamento da reta BE = ponto F;
6. Marcar AG = GI sobre prolongamento AE;
7. BF = FH sobre prolongamento de BE;
8. Centro: H, Raio: HF, Arco até encontrar a reta
mediatriz de AB;
9. Centro: I, Raio: IG, Arco até mediatriz de AB.
A BC
GF
I
H
Concordar duas extremidades de um segmento de reta com um
arco do tipo GÓTICO.
Geometria plana e Desenho geométrico
Desenho Básico I
PASSOS
1. Une-se A a C;
2. Levanta-se uma perpendicular a CD
passando por C, que vai cortar o segmento
AB no ponto O;
3. Prolonga-se CO para a esquerda e marca-se
OE igual a AO;
4. Divide-se ao meio o segmento de reta CE,
determinando o ponto M;
5. Pelo ponto A, traça-se uma paralela a CE,
que irá cortar em 1 a mediatriz de CE;
6. Com centro em M, raio MC, descreve-se o
arco C2;
7. Com centro em 1, raio 1A, descreve-se o
arco 2A.
Concordar dois segmentos de reta paralelos e de alturas
diferentes com um arco do tipo AVIAJADO /ESCONSO / BOTANTE.
B
A
D
C
O
E
M
1
2
Geometria plana e Desenho geométrico
Desenho Básico I
PASSOS
1. Une-se o ponto B ao C;
2. Acha-se a mediatriz entre B e C;
3. Une-se o ponto B ao centro O1 e
prolonga-se a reta até encontrar a
mediatriz, encontrando o centro
O2;
4. Ponta seca em O2 e abertura O2 B,
encontra-se o arco de mesmo
sentido passando por C.
Concordar no ponto B de um arco dado AB, outro arco de
mesmo sentido e que passe pelo ponto C.
B
A
C
O2
O1
Geometria plana e Desenho geométrico
Desenho Básico I
Concordar no ponto B de um arco dado AB, outro arco de
sentido contrário e que passe pelo ponto C.
PASSOS
1. Une-se o ponto B ao C;
2. Acha-se a mediatriz entre
B e C;
3. Une-se o ponto B ao
centro O1 e prolonga-se a
reta até encontrar a
mediatriz, encontrando o
centro O2;
4. Ponta seca em O2 e
abertura O2 B, encontra-se
o arco de sentido
contrário passando por C.
B
A
C
O2
O1
