Trefilação (Processos de Fabricação)

Prévia do material em texto

Trefilação
 O que é:
 A trefilação é uma operação em que a matéria-prima é estirada através de uma matriz em forma de canal convergente (FIEIRA ou TREFILA) por meio de uma força trativa aplicada do lado de saída da matriz.
 O escoamento plástico é produzido principalmente pelas forças compressivas provenientes da reação da matriz sobre o material.
O que e fabricado com o processo de trefilação:
Tipos de ligas que tradicionalmente são trefilados:
Ligas de aços, com carbono desde 0,08 até 1,00%;
Ligas de cobre;
Os materiais normalmente utilizados para trefilação:
Peças pré-fabricadas;
Produtos laminados = barras, tubos, fio máquina, etc;
Produtos extrudados= barras, tubos, etc;

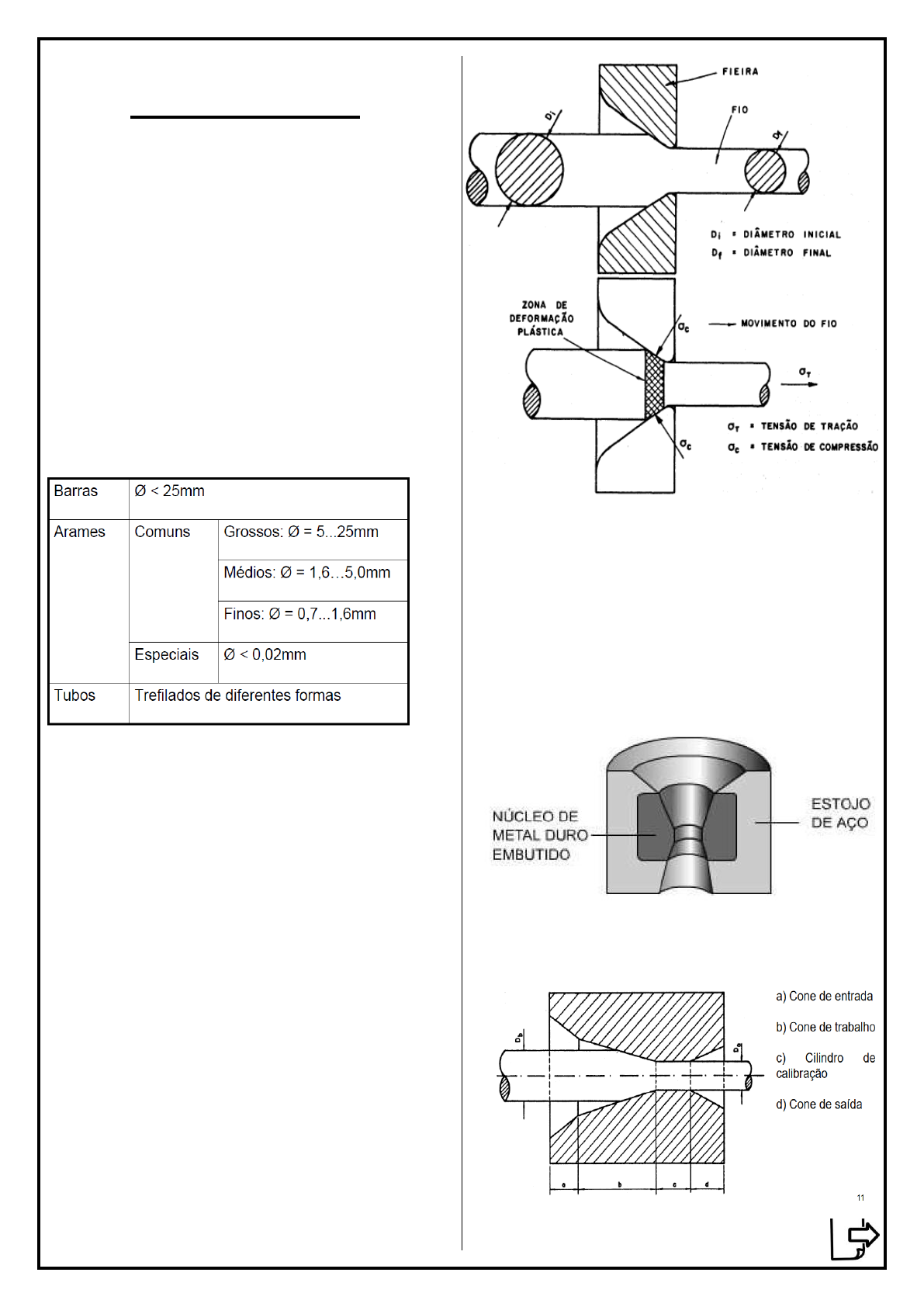

(Imagem 1: Resumo do processo de Trefilação.)
Dispositivo básico: (Fieira ou Trefila.):
 A fieira é o dispositivo básico da trefilação, e compõe todos os equipamentos trefiladores. O material é escolhido conforme as exigências do processo (dimensões, esforços) e o material a ser
trefilado.
(Imagem 2: Corte da principal ferramenta.)
(Imagem 3: As quatro regiões distintas da Fieira.)
Vantagens:
 O material pode ser estirado e reduzido em secção transversal mais do que com qualquer outro processo;
 A precisão dimensional obtida é maior do que em qualquer outro processo exceto a laminação a frio, que não é aplicável às bitolas comuns de arames;
 A superfície produzida é uniformemente limpa e polida;
O processo influi nas propriedades mecânicas do material, permitindo, em combinação com um tratamento térmico adequado, a obtenção de uma gama variada de propriedades com a mesma composição química.
Equipamentos de Trefilação:
Bancada de trefilação:
 Utilizadas para produção de componentes não bobináveis, como barras e tubos.
(Imagem 4: O aspecto esquemático de uma bancada de trefilação, com os respectivos componentes.)
Trefiladoras de tambor:
Classificam-se em três grupos:
Simples (um só tambor) - Para arames grossos.
Duplas – Para arames médios.
Múltiplas (continuas) – Para arames médios e finos.
(Imagem 5: Aspecto esquemático dos trefiladores a Tambor.)
Lubrificação:
 A lubrificação no processo de trefilação é fundamental e necessária, no sentido de:
 Reduzir o atrito entre a fieira e o material que está sendo trefilado.
 Reduzir a força de trefilação.
 Melhorar a produtividade do processo.
 Reduzir o desgaste da fieira, aumentando sua vida útil.
 Melhorar o acabamento e a precisão dimensional do material.
A lubrificação pode ser feita das seguintes maneiras:
Via seca: são utilizados graxas, pó de sabão ou estearato de zinco;
Via úmida: são utilizados óleos especiais, sebo ou sabão. Neste caso a matriz fica toda imersa em fluido lubrificante.
Defeitos típicos de produtos trefilados:
A) Diâmetro escalonado: causado por partículas duras retidas na fieira.
B) Fratura irregular com estrangulamento: causada pelo esforço excessivo devido a lubrificação deficiente.
C) Fratura com risco ao redor da marca de inclusão: causada por partícula no interior do fio inicial proveniente da laminação ou extrusão.
