UNIVERSIDADE PAULISTA – UNIP

 NOTA DE AULA MICROPROCESSADOS – II Prof. Ms. Marco Antonio Baptista. Pg. 1

SISTEMAS MICROPROCESSADOS - SOFTWARE
NOTA DE AULA
Instruções de Movimentação:
O PIC possui apenas um registrador conhecido por “W” (Work). Todas as
instruções podem ser executadas através de valores de W juntamente com o
conteúdo de uma posição de memória RAM, que aqui é chamado de “f” (file).

Quando se quer se referir a uma constante em uma instrução, este é
representado por “L” (Literal)
Quando se quer indicar que um número é hexadecimal, coloca-se “0x” a frente
do numero. Exemplo o número 7A em hexa é representado por 0x7A
Abaixo será apresentado as instruções básicas do PIC

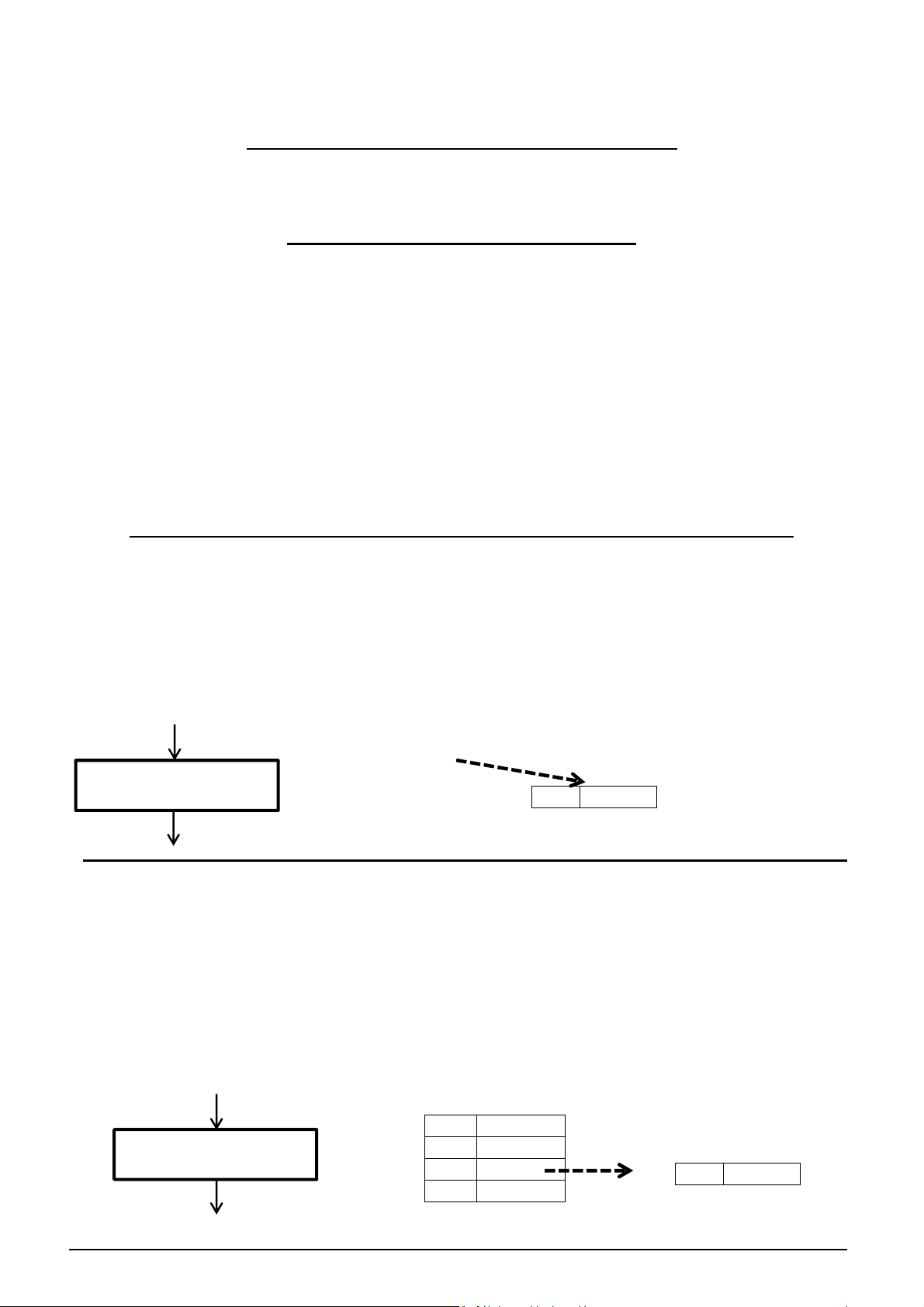

MOVLW K Mover literal K para registrador W

onde: K= é um número de 0 a FF

EXEMPLO: Se desejarmos carregar o numero 4F no registrador W:




MOVF f,d Mover (copiar) valor de uma posição de memória “f” para um
destino , conforme valor de “d”:
• Caso “d” = 0, move “f” para W.
• Caso “d” = 1, move “f” para si mesmo “f”.(???????)
onde: “f”= Endereço de memória de 00 a 7Fh
EXEMPLO: Se copiar o valor guardado no endereço 2C para o W, utilizaríamos
a seguinte instrução:




w 13
MOVLW 0x4F
MOVF 0x2C,0
End. Valor
2A
2B
2C 13
2D

End. Valor
w 4F

4F
UNIVERSIDADE PAULISTA – UNIP

 NOTA DE AULA MICROPROCESSADOS – II Prof. Ms. Marco Antonio Baptista. Pg. 2

MOVWF f Mover (copiar) valor guardado em “W” para a posição de
memória “f”
EXEMPLO: Se copiar o valor guardado no endereço W para o endereço 18,
utilizaríamos a seguinte instrução:




CLRW : Move valor zero para registrador “W”,
EXEMPLO: Caso se queira zerar o registrador W, utilizaríamos a seguinte
instrução:




CLRF f : Move valor zero para registrador “f”,
EXEMPLO: Caso se queira zerar o endereço 32, utilizaríamos a seguinte
instrução:












MOVWF 0x18
End. Valor
16
17
18 85
19

End. Valor
w 85

CLRW
 Valor
00

End. Valor
w 00

CLRF 0x32
 Valor
00

End. Valor
30 nn
31 nn
32 00
33 nn

UNIVERSIDADE PAULISTA – UNIP

 NOTA DE AULA MICROPROCESSADOS – II Prof. Ms. Marco Antonio Baptista. Pg. 3

Instruções de Bits



Supondo que tenhamos a situação acima onde temos ligado em um PIC com 3
botões na porta A, um motor no bit 1 da porta B e 1 led no bit 2 da porta B, que
utilizaremos para exemplificar a aplicação das instruções abaixo.
BSF f,b “Setar” (Forçar 1) no bit “b” do endereço “f”
onde: f= Endereço de memória de 00 a 7Fh
 b= Bit de 0 a 7
Exemplo: Supondo queira ligar o motor conectado ao bit 1 da porta B do
esquema acima, sabendo-se que o endereço de memória da porta B é 06,
utilizaria no programa a seguinte instrução.



BCF f,b “Clear” (limpa) o bit “b” do endereço “f”
onde: f= Endereço de memória de 00 a 7Fh
 b= Bit de 0 a 7

BSF 0x06 , 1
UNIVERSIDADE PAULISTA – UNIP

 NOTA DE AULA MICROPROCESSADOS – II Prof. Ms. Marco Antonio Baptista. Pg. 4

Exemplo: Supondo queira desligar o motor conectado ao bit 1 da porta B do
esquema acima, sabendo-se que o endereço de memória da porta B é 06,
utilizaria no programa a seguinte instrução:



COMF “f”,”d” Faz o complemento (inverte os bits) do conteúdo de um
endereço “f” colocando resultado em:
• Caso “d” = 0, resultado vai para W.
• Caso “d” = 1, resultado decrementado volta para “f”.
onde: “f”= Endereço de memória de 00 a 7Fh
 “d”= 0 ou 1: onde será armazenado o resultado.
EXEMPLO: Supondo que queiramos inverter os bits do valor guardado
no endereço 31, guardando o resultado em W utilizaríamos a seguinte
instrução:





SWAPF “f”,”d” Inverte os nibles do conteúdo de um endereço “f”
colocando resultado em:
• Caso “d” = 0, resultado vai para W.
• Caso “d” = 1, resultado decrementado volta para “f”.
onde: “f”= Endereço de memória de 00 a 7Fh
 “d”= 0 ou 1: onde será armazenado o resultado.
EXEMPLO: Supondo que queiramos inverter os nibles do valor
guardado no endereço 41, guardando o resultado em W utilizaríamos a
seguinte instrução:





BCF 0x06 , 1
SWAPF 0x41,0
 End. Valor
41 17

End. Valor
W 71

COMF 0x31,0
 End. Valor
31 55

End. Valor
W AA

UNIVERSIDADE PAULISTA – UNIP

 NOTA DE AULA MICROPROCESSADOS – II Prof. Ms. Marco Antonio Baptista. Pg. 5

Instruções de Desvios e Decisões
BTFSC f,b Testa bit “b” do endereço “f” e salta a próxima instrução se o bit
“b” estiver em ”ZERO”.
onde: f= Endereço de memória de 00 a 7Fh
 b= Bit de 0 a 7

Exemplo: Usando o circuito-exemplo acima, imagine que se queira saber
sobre o botão ligado ao bit 2 da porta A e, caso esteja ligado, o programa
deverá ligar o motor ligado ao bit 1 da porta B, sabendo-se que o endereço de
memória da porta A é 05 e da porta B é 06, utilizaria no programa a seguinte
instrução.

COMO É REPRESENTADO NO FLUXOGRAMA

















BIT=1
COMO É REPRESENTADO NO PROGRAMA:
.
 BTSFC 0x5,2
 BSF 0x06 , 1
CONTINUA: (Aqui o programa continua...)
 MOVLW 0x15




 etc.

BIT=0
BTFSC 0x05,2
LIGAR
MOTOR
BSF 0x06 , 1
CONTINUA O
PROGRAMA
NORMALMENTE
CONTINUA
UNIVERSIDADE PAULISTA – UNIP

 NOTA DE AULA MICROPROCESSADOS – II Prof. Ms. Marco Antonio Baptista. Pg. 6

BTFSS f,b Testa bit “b” do endereço “f” e salta a próxima instrução se o bit
“b” estiver em ”UM”.
onde: f= Endereço de memória de 00 a 7Fh
 b= Bit de 0 a 7

Exemplo: Usando o circuito-exemplo acima, imagine que queira-se saber o
estado do botão ligado ao bit 2 da porta A e, caso esteja desligado, o
programa deverá desligar um motor ligado ao bit 1 da porta B, sabendo-se que
o endereço de memória da porta A é 05 e da porta B é 06, utilizaria no
programa a seguinte instrução:

COMO É REPRESENTADO NO FLUXOGRAMA

















COMO É REPRESENTADO NO PROGRAMA:
.
 BTSFC 0x5,2
 BCF 0x06 , 1
CONTINUA:MOVLW 0x15




 etc.

BIT=1
BTFSS 0x05,2
 DESLIGA O MOTOR
BCF 0x06 , 1
CONTINUA O
PROGRAMA
NORMALMENTE
BIT=0
CONTINUA
UNIVERSIDADE PAULISTA – UNIP

 NOTA DE AULA MICROPROCESSADOS – II Prof. Ms. Marco Antonio Baptista. Pg. 7

DECFSZ “f”,”d” Subtrai 1 do registro “f” saltando se o resultado for zero,
colocando valor decrementado em:
• Caso “d” = 0, resultado vai para W.
• Caso “d” = 1, resultado decrementado volta para “f”.

onde: “f”= Endereço de memória de 00 a 7Fh
 “d”= 0 ou 1: onde será armazenado o resultado.

Exemplo: Caso tenha um valor no endereço 0x30 de memória e este será
decrementado até que chegue em zero. Caso seja zero, acenderá o led ligado
ao bit 2 da porta B, sabendo-se que o endereço da porta B é 06, o programa
ficaria:


















ZERO
DECFSZ 0x30 , 1
NÃO ZERO
CONTINUA
CONTINUA O
PROGRAMA
NORMALMENTE
GOTO REPETE
REPETE
LIGA O LED
BCF 0x06 , 2
COMO É REPRESENTADO NO PROGRAMA:
.
REPETE: DECFSZ 0X30 , 1
 GOTO REPETE
 BSF 0x6 , 2




 etc.


UNIVERSIDADE PAULISTA – UNIP

 NOTA DE AULA MICROPROCESSADOS – II Prof. Ms. Marco Antonio Baptista. Pg. 8

INCFSZ “f”,”d” Soma 1 ao registro “f” e salta se resultado for zero,
colocando valor incrementado em:
• Caso “d” = 0, resultado vai para W.
• Caso“d” = 1, resultado decrementado volta para “f”.

onde: “f”= Endereço de memória de 00 a 7Fh
 “d”= 0 ou 1: onde será armazenado o resultado.

Exemplo: Caso tenha um valor no endereço 0x30 de memória e este será
incrementado (somado 1) até que este passe de FF e volte a zero. Caso seja
zero, acenderá o led ligado ao bit 2 da porta B, sabendo-se que o endereço da
porta B é 06, o programa ficaria:


















ZERO INCFSZ 0x30 , 1
NÃO ZERO
CONTINUA
CONTINUA O
PROGRAMA
NORMALMENTE
GOTO REPETE
REPETE
LIGA O LED
BCF 0x06 , 2
COMO É REPRESENTADO NO PROGRAMA:
.
REPETE: INCFSZ 0X30 , 1
 GOTO REPETE
 BSF 0x6 , 2




 etc.


UNIVERSIDADE PAULISTA – UNIP

 NOTA DE AULA MICROPROCESSADOS – II Prof. Ms. Marco Antonio Baptista. Pg. 9


GOTO K Desvia o programa para um endereço até de 0 a 2047 (dentro da
memória de programa):
onde: “K”= Endereço de memória de 00 a 2047
Exemplo: Caso queira-se desviar o programa para um endereço diferente de
onde esteja, usa-se GOTO e o endereço de destino neste caso, o programa
ficaria:






















COMO É REPRESENTADO NO PROGRAMA:
.

 GOTO 230
 BSF 0x6 , 2




.END 230: ADDLW 0x18


S
A
L
T
A
 E
S
T
A
 P
A
R
T
E

SALTA GOTO 0x230
END 230
CONTINUA O
PROGRAMA
NORMALMENTE
O PROGRAMA PARA
AQUI
END ATUAL: 120
S
A
L
T
A
 E
S
T
A
 P
A
R
T
E

UNIVERSIDADE PAULISTA – UNIP

 NOTA DE AULA MICROPROCESSADOS – II Prof. Ms. Marco Antonio Baptista. Pg. 10

CALL K Chama subrotina do programa em endereço até de 0 a 2047 (dentro
da memória de programa):
onde: “K”= Endereço de memória de 00 a 2047

Exemplo: Caso queira-se desviar o programa para um endereço diferente de
onde esteja, usa-se CALL e o endereço de destino neste caso, o programa
ficaria:






















COMO É REPRESENTADO NO PROGRAMA:
.

 CALL 350
 BSF 0x6 , 2




.END 350: ADDLW 0x18
 RETURN

SALTA
CALL 0x350
END 350
EXECUTA A
SUBROTINA
O PROGRAMA
CONTINUA AQUI APÓS
EXECUTAR SUBROTINA
END ATUAL: 120
S
A
L
T
A
 E
S
T
A
 P
A
R
T
E

RETURN
UNIVERSIDADE PAULISTA – UNIP

 NOTA DE AULA MICROPROCESSADOS – II Prof. Ms. Marco Antonio Baptista. Pg. 11

Instruções de Retorno

RETURN Retorna de uma subrotina chamada por uma instrução CALL

RETLW K Retorna de uma subrotina chamada por uma instrução CALL com
um valor “k” no registrador W
onde: “K”= Valor de 00 a FFh

RETFIE Retorna de uma subrotina chamada por uma INTERRUPÇÃO

Instruções de Controle

NOP (No Operation) Instrução nula, não executa nada.
SLEEP Coloca processador no modo de baixo consumo, até que receba um
reset ou uma interrupçãp.
CLRWDT Zera contador de Watch Dog.
Instruções de Lógica
ANDLW k Faz operação AND entre “W” e um valor constante “K”
guardando resultado em “W”
onde: “k”= Valor de 00 a FFh

EXEMPLO: Supondo que W tenha 3F e deseja-se fazer operação AND
com o valor 0x64, utilizaríamos a seguinte instrução:







ANDWL 0x64
End. Valor
w 3F

 Valor k
64

End. Valor
w 24

 AND
UNIVERSIDADE PAULISTA – UNIP

 NOTA DE AULA MICROPROCESSADOS – II Prof. Ms. Marco Antonio Baptista. Pg. 12

ANDWF “f”,”d” Faz operação AND entre “W” e o conteúdo de um
endereço “f” colocando resultado em:
• Caso “d” = 0, resultado vai para W.
• Caso “d” = 1, resultado decrementado volta para “f”.

onde: “f”= Endereço de memória de 00 a 7Fh
 “d”= 0 ou 1: onde será armazenado o resultado.

EXEMPLO: Supondo que W tenha 3F e deseja-se fazer operação AND
com o valor guardado no endereço 2F, guardando o resultado em W
utilizaríamos a seguinte instrução:






IORLW K Faz operação OR entre “W” e um valor K colocando resultado
em W:
onde: “K”= É um valor de 00 a FF

EXEMPLO: Supondo que W tenha 3D e deseja-se fazer operação OR
com o valor 44, guardando o resultado em W utilizaríamos a seguinte
instrução:









ANDWF 0x2F,0
End. Valor
W 3F

 End. Valor
2F D3

End. Valor
W 13

 AND
IORLW 0x44
End. Valor
W 3D

 lor
44

End. Valor
W 7D

 OR
UNIVERSIDADE PAULISTA – UNIP

 NOTA DE AULA MICROPROCESSADOS – II Prof. Ms. Marco Antonio Baptista. Pg. 13

IORWF “f”,”d” Faz operação OR entre “W” e o conteúdo de um endereço
“f” colocando resultado em:
• Caso “d” = 0, resultado vai para W.
• Caso “d” = 1, resultado decrementado volta para “f”.
onde: “f”= Endereço de memória de 00 a 7Fh
 “d”= 0 ou 1: onde será armazenado o resultado.
EXEMPLO: Supondo que W tenha 2E e deseja-se fazer operação OR
com o valor guardado no endereço 42, guardando o resultado em W
utilizaríamos a seguinte instrução:







XORLW K Faz operação XOR (ou exclusivo) entre “W” e um valor K
colocando resultado em W:
onde: “K”= É um valor de 00 a FF

EXEMPLO: Supondo que W tenha 3D e deseja-se fazer operação XOR
com o valor 44, guardando o resultado em W utilizaríamos a seguinte
instrução:










IORWF 0x42,0
End. Valor
W 2E

 End. Valor
42 55

End. Valor
W 7F

 OR
XORLW 0x44
End. Valor
W 3D

 lor
44

End. Valor
W 79

 XOR
UNIVERSIDADE PAULISTA – UNIP

 NOTA DE AULA MICROPROCESSADOS – II Prof. Ms. Marco Antonio Baptista. Pg. 14

XORWF “f”,”d” Faz operação XOR entre “W” e o conteúdo de um
endereço “f” colocando resultado em:
• Caso “d” = 0, resultado vai para W.
• Caso “d” = 1, resultado decrementado volta para “f”.
onde: “f”= Endereço de memória de 00 a 7Fh
 “d”= 0 ou 1: onde será armazenado o resultado.
EXEMPLO: Supondo que W tenha 2E e deseja-se fazer operação XOR
com o valor guardado no endereço 42, guardando o resultado em W
utilizaríamos a seguinte instrução:





Instruções de Rotação

RLF “f”,”d” Rotaciona os bits para esquerda através do carry o conteúdo
de um endereço “f” colocando resultado em:
• Caso “d” = 0, resultado vai para W.
• Caso “d” = 1, resultado decrementado volta para “f”.

onde: “f”= Endereço de memória de 00 a 7Fh
 “d”= 0 ou 1: onde será armazenado o resultado.

EXEMPLO: Supondo que queiramos rotacionar o valor guardado no
endereço 2A, guardando o resultado em W, supondo que carry tenha
“1”, utilizaríamos a seguinte instrução:







XORWF 0x42,0
End. Valor
W 2E

 End. Valor
42 55

End. Valor
W 7B

 XOR
 End. Valor
2A 26

0 0 1 0 0 1 1 0

0 1 0 0 1 1 0 1
RLF 0x2A,0
End. Valor
W 4D

CY
1

0
UNIVERSIDADE PAULISTA – UNIP

 NOTA DE AULA MICROPROCESSADOS – II Prof. Ms. Marco Antonio Baptista. Pg. 15

RRF “f”,”d” Rotaciona os bits para direita através do carry o conteúdo de
um endereço “f” colocando resultado em:
• Caso “d” = 0, resultado vai para W.
• Caso “d” = 1, resultado decrementado volta para “f”.

onde: “f”= Endereço de memória de 00 a 7Fh
 “d”= 0 ou 1: onde será armazenado o resultado.

EXEMPLO: Supondo que queiramos rotacionar o valor guardado no
endereço 0C, guardando o resultado em W, supondo que carry tenha
“0”, utilizaríamos a seguinte instrução:







INSTRUÇÕES DE ARITMÉTICA
ADDLW k Faz a soma entre “W” e um valor constante “K” guardando
resultado em “W”
onde: “k”= Valor de 00 a FFh
EXEMPLO: Supondoque W tenha 3F e deseja-se fazer operação de
SOMA com o valor 0x64, utilizaríamos a seguinte instrução:





ADDWF “f”,”d” Faz a soma entre “W” e o conteúdo de um endereço “f”
colocando resultado em:
• Caso “d” = 0, resultado vai para W.
• Caso “d” = 1, resultado decrementado volta para “f”.
onde: “f”= Endereço de memória de 00 a 7Fh
 End. Valor
0C 4B

0 1 0 0 1 0 1 1


0 0 1 0 0 1 0 1

RRF 0x0C,0
End. Valor
W 25

CY
0

1
ADDLW 0x64
End. Valor
w 3F

 Valor k
64

End. Valor
w A3

 +
UNIVERSIDADE PAULISTA – UNIP

 NOTA DE AULA MICROPROCESSADOS – II Prof. Ms. Marco Antonio Baptista. Pg. 16

 “d”= 0 ou 1: onde será armazenado o resultado.
EXEMPLO: Supondo que W tenha 3F e deseja-se fazer operação AND
com o valor guardado no endereço 2F, guardando o resultado em W
utilizaríamos a seguinte instrução:





SUBLW k Faz a subtração entre “W” e um valor constante “K”
guardando resultado em “W”
onde: “k”= Valor de 00 a FFh
EXEMPLO: Supondo que W tenha 6F e deseja-se fazer operação de
SUBTRAÇÃO com o valor 0x3A, utilizaríamos a seguinte instrução:





SUBWF “f”,”d” Faz a soma entre “W” e o conteúdo de um endereço “f”
colocando resultado em:
• Caso “d” = 0, resultado vai para W.
• Caso “d” = 1, resultado decrementado volta para “f”.
onde: “f”= Endereço de memória de 00 a 7Fh
 “d”= 0 ou 1: onde será armazenado o resultado.
EXEMPLO: Supondo que W tenha 3F e deseja-se fazer operação SUBTRAÇÃO
com o valor guardado no endereço 2F, guardando o resultado em W utilizaríamos a
seguinte instrução:





INCF “f”,”d” Incrementa (soma 1) o conteúdo de um endereço “f”
colocando resultado em:
ADDWF 0x2F,0
End. Valor
W 3F

 End. Valor
2F 1A

End. Valor
W 59

 +
SUBLW 0x3A
End. Valor
w 6F

 Valor k
3A

End. Valor
w 35

 -
SUBWF 0x2F,0
End. Valor
W 3F

 End. Valor
2F 1A

End. Valor
W 25

 -
UNIVERSIDADE PAULISTA – UNIP

 NOTA DE AULA MICROPROCESSADOS – II Prof. Ms. Marco Antonio Baptista. Pg. 17

• Caso “d” = 0, resultado vai para W.
• Caso “d” = 1, resultado decrementado volta para “f”.
onde: “f”= Endereço de memória de 00 a 7Fh
 “d”= 0 ou 1: onde será armazenado o resultado.
EXEMPLO: Supondo que queiramos incrementar o valor guardado no
endereço 4D, guardando o resultado em W utilizaríamos a seguinte instrução:




DECF “f”,”d” Decrementa (subtrai 1) o conteúdo de um endereço “f”
colocando resultado em:
• Caso “d” = 0, resultado vai para W.
• Caso “d” = 1, resultado decrementado volta para “f”.
onde: “f”= Endereço de memória de 00 a 7Fh
 “d”= 0 ou 1: onde será armazenado o resultado.

EXEMPLO: Supondo que queiramos decrementar o valor guardado no
endereço 2A, guardando o resultado em W utilizaríamos a seguinte
instrução:












INCF 0x4D,0
 End. Valor
4D 39

End. Valor
W 3A

DECF 0x2A,0
 End. Valor
2A 60

End. Valor
W 5F

UNIVERSIDADE PAULISTA – UNIP

 NOTA DE AULA MICROPROCESSADOS – II Prof. Ms. Marco Antonio Baptista. Pg. 18
