Circuitos magnéticos

Prévia do material em texto

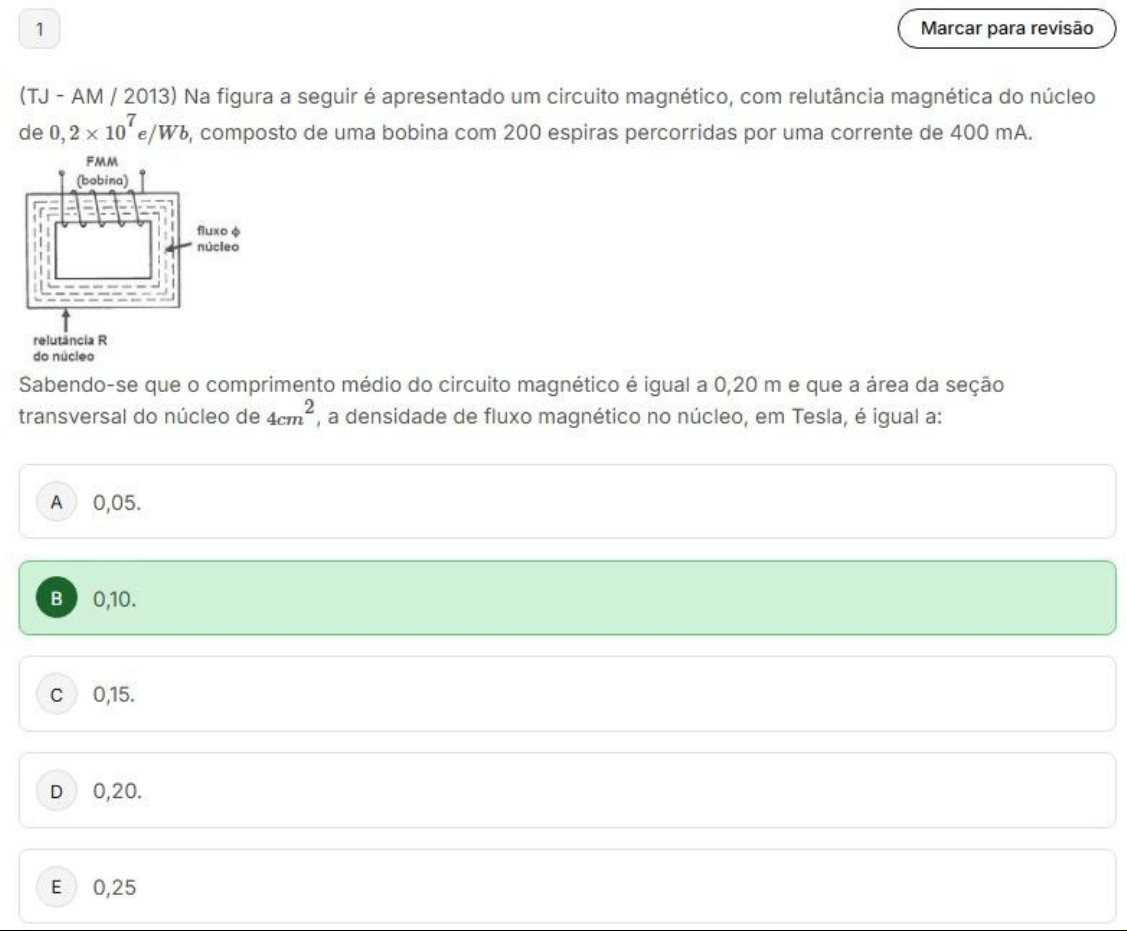

1 Marcar para revisão (TJ - AM / 2013) Na figura a seguir é apresentado um circuito magnético, com relutância magnética do núcleo de 0,2 X e/Wb, composto de uma bobina com 200 espiras percorridas por uma corrente de 400 mA. FMM (bobina) fluxo núcleo R do núcleo Sabendo-se que comprimento médio do circuito magnético é igual a 0,20 m e que a área da seção transversal do núcleo de a densidade de fluxo magnético no núcleo, em Tesla, é igual a: A 0,05. 0,10. C 0,15. D 0,20. E 0,252 Marcar para revisão (CESPE / 2013) N material ferromagnético A figura acima representa esquema de um circuito magnético alimentado por uma bobina com corrente constante i. núcleo ferromagnético é constituindo por um material com permeabilidade magnética relativa igual a 10.000. A seção reta ao longo do entreferro e do material ferromagnético é considerada constante, e no entreferro não há espraiamento do fluxo magnético. Considerando = X H/m, caminho médio (Im) igual a 5 cm e a medida do entreferro 5 mm, qual a relação entre a relutância do entreferro e do material magnético. A 10 200 C 550 D 1000 E 11003 Marcar para revisão (IFN - MG / 2018) Uma bobina com 25.000 espiras encontra-se montada sobre um núcleo de material ferromagnético de 22 cm de comprimento e 2cm² de seção transversal. A densidade de fluxo magnético é de 2,05 T e a intensidade de campo magnético é de 650 Ae/m. Neste contexto, a força magnetomotriz e a permeabilidade magnética são, respectivamente, A 143 Ae e 0,00315 T.m/Ae. B 843 Ae e 0,00385 T.m/Ae. C 1273 Ae e 0,00515 T.m/Ae. D 2045 Ae e 0,00685 T.m/Ae. E 2955 Ae e 0,01085 T.m/Ae.4 Marcar para revisão (TRT - Região (RN) / 2010) A respeito de princípios fundamentais de conversão eletromecânica de energia, calcule o que se pede considerando os dados do problema. Seja um circuito magnético contendo um entreferro limitado a um volume cuja seção reta tem área de que é atravessada por um fluxo magnético igual a 1,0 Considerando que a permeabilidade magnética do ar é = 4π X 10⁻⁷ e desprezando-se efeito de espraiamento do fluxo pela borda do entreferro, calcule a intensidade do campo magnético no entreferro. A B C D E5 Marcar para revisão (CESPE / 2013) N material ferromagnético A figura acima representa esquema de um circuito magnético alimentado por uma bobina com corrente constante i. 0 núcleo ferromagnético é constituindo por um material com permeabilidade magnética relativa igual a 10.000. A seção reta ao longo do entreferro e do material ferromagnético é considerada constante, e no entreferro não há espraiamento do fluxo magnético. Considerando P = X 10⁻⁷ H/m, 0 caminho médio (Im) igual a 5 cm e a medida do entreferro 5 mm. Caso a bobina tenha 1.000 espiras, qual a corrente necessária para produzir indução magnética no entreferro igual a 0,01 T. A Entre 10 e 20A Entre 20 e 30A Entre 30 e 40A D Entre 40 e 50A E Entre 50 e 60A6 Marcar para revisão Considere um núcleo magnético toroidal cujo comprimento médio é igual a 20cm. A bobina desse toroide tem 100 espiras. Deseja-se determinar a intensidade de campo magnético (H) no núcleo quando a corrente contínua é 0,01 [A]. A 1 Ae/m B 2 Ae/m C 3 Ae/m D 4 Ae/m E 5 Ae/m7 Marcar para revisão (FCC / 2007) Assinale a alternativa que preenche corretamente as lacunas da afirmação seguinte: "A capacidade de um material de concentrar o fluxo magnético é denominada e a oposição que um material oferece à produção do fluxo magnético é denominada sendo a relação entre essas características proporcional." A histerese - relutância - diretamente B força magnetomotriz - remanência - inversamente C permeabilidade - indutância - diretamente D permeabilidade - relutância - inversamente E permeabilidade - remanência - diretamente8 Marcar para revisão (CESPE / 2016) Assinale a opção correta no que se refere à magnetização de materiais. A As propriedades dos materiais ferromagnéticos independem da temperatura. B Ferro, chumbo e cobre são materiais ferromagnéticos. Materiais ferromagnéticos são fortemente magnetizados sob a ação de um campo magnético. D ar é um meio diamagnético. E Nos materiais supercondutores, a permeabilidade magnética relativa é maior que um.9 Marcar para revisão (DPE-SP / 2013) núcleo dos transformadores, salvo casos especiais, é construído por finas lâminas de aço- silício, isoladas, sobrepostas umas sobre as outras. objetivo da laminação do núcleo é: A Aumentar a permeabilidade magnética do núcleo. B Linearizar as características magnéticas do núcleo. C Reduzir as perdas por correntes parasitas no núcleo. D Reduzir fluxo de dispersão de ambos os enrolamentos. E Reduzir a histerese magnética.10 Marcar para revisão Considere circuito laminado a seguir. A área geométrica é 2x maior que a área magnética. Esse circuito é percorrido por uma corrente alternada, e a densidade de fluxo gerado é descrito pela seguinte equação: = 2sen(wt) Calcule o fluxo que percorre a estrutura, sabe-se que o enrolamento possui 100voltas. 10 2 A 0,01sen(wt) B 0,02sen(wt) C D 0,04sen(wt) E
