ATIVIDADE AVALIATIVA - CONTROLE DIMENSIONAL - METALMECÂNICA
Nome: Data: / /
Turma: Docente:

Você é um inspetor de controle dimensional de uma indústria metalmecânica e recebeu a responsabilidade de verificar a
conformidade de um lote de peças produzidas antes de sua liberação para a próxima etapa do processo produtivo. Para
garantir a qualidade e a intercambialidade dos componentes, será necessário realizar a leitura e a interpretação de
diferentes instrumentos de medição utilizados na rotina industrial.
Durante a inspeção, você deverá interpretar corretamente as escalas de paquímetros, micrômetros, goniômetros, réguas
graduadas e relógios comparadores, registrando as medidas obtidas nos sistemas de unidades solicitados. A precisão na
leitura desses instrumentos é fundamental para assegurar que as peças atendam às dimensões especificadas em projeto,
evitando falhas de montagem, retrabalho, desperdícios e prejuízos ao processo produtivo.
Com base nessa situação de trabalho, realize as leituras apresentadas nesta atividade, aplicando os conhecimentos
adquiridos em Metrologia e Controle Dimensional. Registre todas as respostas com atenção, utilizando as unidades de
medida indicadas em cada questão.

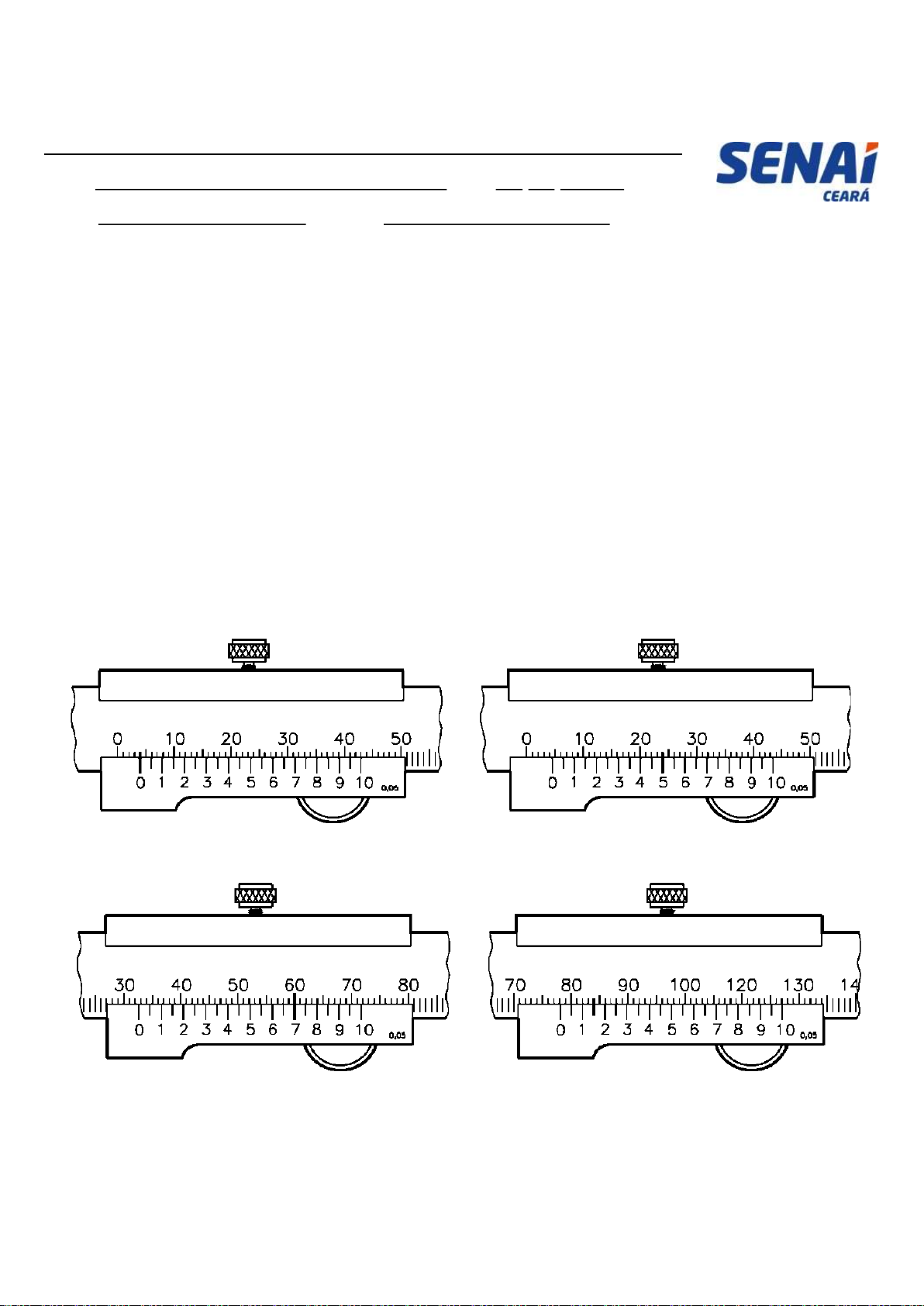

1. Faça a leitura dos paquímetros e escreva as medidas (Determine em milimetros e Pelogadas
fracionaria).

a) Leitura: .................................. b) Leitura: ..................................


c) Leitura: .................................. d) Leitura: ..................................

e) Leitura: .................................. f) Leitura: ..................................


g) Leitura: .................................. h) Leitura: ..................................

2. Faça a leitura dos micrômetros e escreva a medida abaixo de cada figura (determine em milimetros e os
dois ultimos em polegada):


a) Leitura: .................................. b) Leitura: ..................................


c) Leitura: .................................. d) Leitura: .........................


e) Leitura: .................................. f) Leitura: ..................................

g) Leitura: ..................................


h) Leitura: ..................................

3. Faça a leitura dos goniômetros e escreva a medida abaixo de cada figura:

1) 2)


3) 4)



5) 6)

7) 8)

4. Faça a leitura das réguas e escreva a medida abaixo de cada figura (Determine em mm):

a) b) c) d) e) f)
g) h) i) j)


l) m) n)

o) p) q)

5. Faça a leitura dos relogios comparadores de resolução 0,01mm e escreva a medida abaixo de cada figura
(Determine em milimetros):


Leitura: .................................. Leitura: ..................................







Leitura: .................................. Leitura: ..................................

Leitura: .................................. Leitura: ..................................
