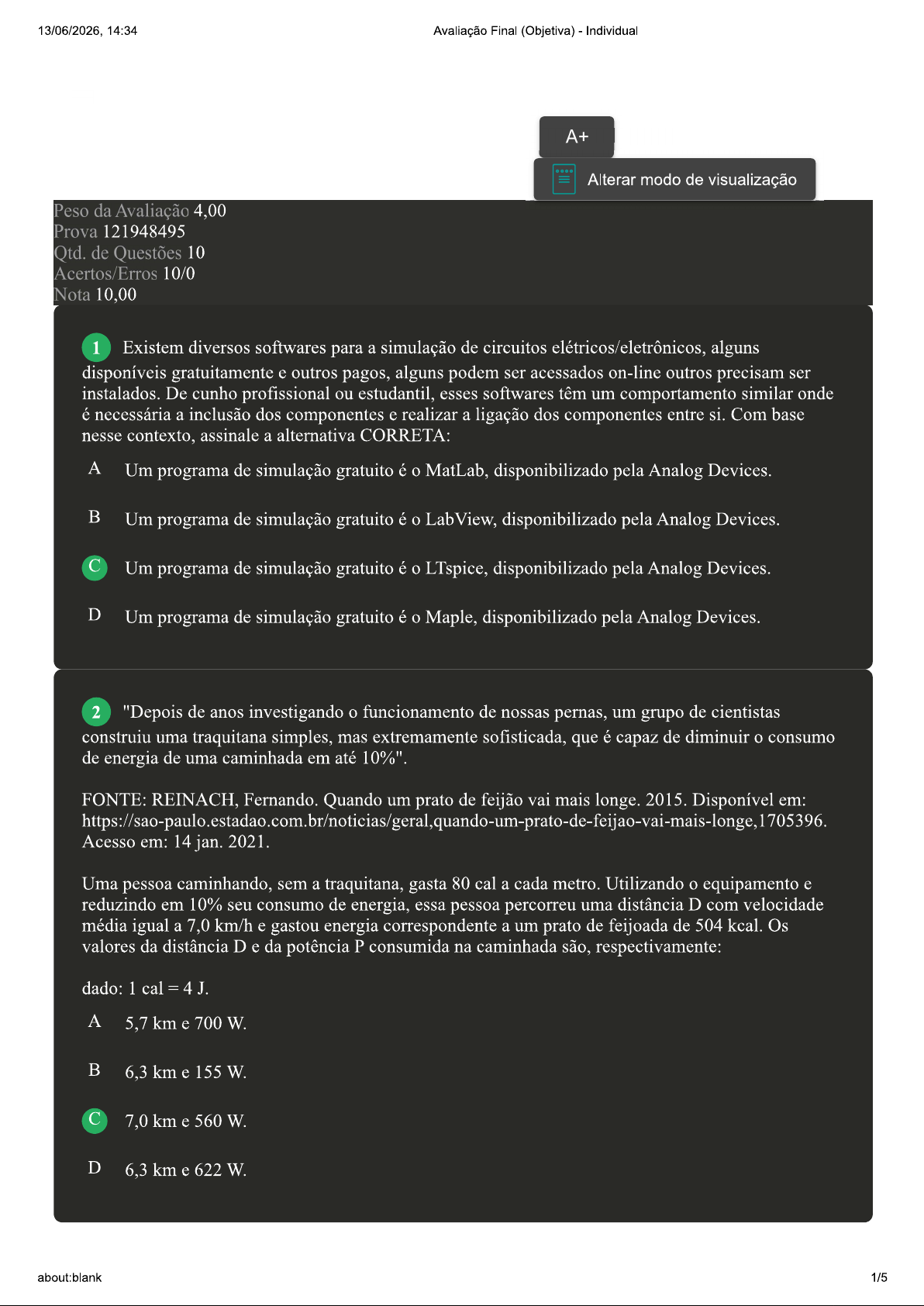

13/06/2026, 14:34 Avaliação Final (Objetiva) Individual A+ Alterar modo de visualização Peso da Avaliação 4,00 Prova 121948495 Qtd. de Questões 10 Acertos/Erros 10/0 Nota 10,00 1 Existem diversos softwares para a simulação de circuitos elétricos/eletrônicos, alguns disponíveis gratuitamente e outros pagos, alguns podem ser acessados on-line outros precisam ser instalados. De cunho profissional ou estudantil, esses softwares têm um comportamento similar onde é necessária a inclusão dos componentes e realizar a ligação dos componentes entre si. Com base nesse contexto, assinale a alternativa CORRETA: A Um programa de simulação gratuito é o MatLab, disponibilizado pela Analog Devices. B Um programa de simulação gratuito é o LabView, disponibilizado pela Analog Devices. Um programa de simulação gratuito é o LTspice, disponibilizado pela Analog Devices. D Um programa de simulação gratuito é o Maple, disponibilizado pela Analog Devices. 2 "Depois de anos investigando o funcionamento de nossas pernas, um grupo de cientistas construiu uma traquitana simples, mas extremamente sofisticada, que é capaz de diminuir o consumo de energia de uma caminhada em até 10%". FONTE: REINACH, Fernando. Quando um prato de feijão vai mais longe. 2015. Disponível em: Acesso em: 14 jan. 2021. Uma pessoa caminhando, sem a traquitana, gasta 80 cal a cada metro. Utilizando o equipamento e reduzindo em 10% seu consumo de energia, essa pessoa percorreu uma distância D com velocidade média igual a 7,0 km/h e gastou energia correspondente a um prato de feijoada de 504 kcal. Os valores da distância D e da potência P consumida na caminhada são, respectivamente: dado: 1 cal = A 5,7 km e 700 W. 6,3 km e 155 W. 7,0 km e 560 W. D 6,3 km e 622 W. about:blank 1/513/06/2026, 14:34 Avaliação Final (Objetiva) Individual 3 Um mês depois da fusão, Westinghouse ganhou da General Electric a concorrência para iluminar a Feira Mundial de Chicago. sucesso levou a sua companhia a ter autorização para criar a Usina Hidroelétrica de Niagara Falls, concluída com a colaboração de Tesla. Foi um imenso triunfo da engenharia, que abriu espaço para a universalização da Corrente Alternada. "A Guerra das Correntes terminava", afirma Jill Jonnes. "George Westinghouse, Nikola Tesla e a Corrente Alternada venceram. mundo estava prestes a mudar para sempre." Com base no exposto, assinale a alternativa CORRETA: FONTE: do-mundo/. Acesso em: 14 jan. 2021. A No fim da década de 1850, a Corrente Contínua já havia perdido totalmente a Guerra das Correntes, pois as maiores nações do mundo já investiam pesado na Corrente Alternada. B No fim da década de 1890, a Corrente Contínua já havia perdido totalmente a Guerra das Correntes, pois, as maiores nações do mundo já investiam pesado na Corrente Alternada. No fim da década de 1980, a Corrente Contínua já havia perdido totalmente a Guerra das Correntes, pois as maiores nações do mundo já investiam pesado na Corrente Alternada. D No fim da década de 1990, a Corrente Contínua já havia perdido totalmente a Guerra das Correntes, pois as maiores nações do mundo já investiam pesado na Corrente Alternada. 4 Denomina-se potência elétrica uma grandeza muito importante medida nos equipamentos elétricos, em sistemas de comunicação e em sistemas eletrônicos. A potência elétrica pode ser definida como o trabalho que envolve a transferência de carga de um ponto ao outro. Ou ainda, em outras palavras, a potência representa a medida dada ao ritmo no qual a energia elétrica possui para ser armazenada ou dissipada em determinada carga. A potência seria, então, o produto entre a tensão e a corrente. Com base no exposto, analise as sentenças a seguir: I- A potência média dissipada em um indutor ideal ou em um capacitor ideal é zero. II- Podemos determinar a potência média com V e i no domínio do tempo, ou, com V e I no domínio da frequência, na forma de fasores. III- A potência média dissipada em um resistor comercial é zero. Assinale a alternativa CORRETA: A As sentenças II e III estão corretas. As sentenças I e II estão corretas. As sentenças I e III estão corretas. D Somente a sentença II está correta. 5 As fontes senoidais variam em amplitude ao longo do tempo e apresentam algumas características especiais. Trabalhar no domínio do tempo pode ser complicado no momento em que about:blank 2/513/06/2026, 14:34 Avaliação Final (Objetiva) Individual existam no circuito elementos reativos, como indutores e capacitores, nos quais as grandezas com tensão e corrente são afetadas pelos componentes. Com base nesse contexto, assinale a alternativa CORRETA: A estudo das variações temporais e o comportamento dos circuitos elétricos pode ser analisado através de fasores. estudo das variações temporais e o comportamento dos circuitos elétricos pode ser analisado somente através de resistores. estudo das variações temporais e o comportamento dos circuitos elétricos pode ser analisado somente através de indutores. D estudo das variações temporais e o comportamento dos circuitos elétricos pode ser analisado somente através de capacitores. 6 As vantagens do sistema trifásico são: evitar a queda inoportuna de energia; utilizar menor quantidade de cobre e alumínio para fornecer a mesma potência que um sistema monofásico; a potência total nunca é nula e os motores trifásicos são menores que motores monofásicos de mesma potência. Com base no exposto, analise as sentenças a seguir: I- Uma fonte de tensão trifásica montada a partir da interconexão de três fontes monofásicas possui um terminal comum denominado neutro. II- Se a ligação da fonte trifásica à carga considerar o neutro, o sistema é denominado sistema bifásico a quatro fios. Caso o neutro não utilizado, o sistema é denominado bifásico a três fios. III- terminal comum das fontes, indicado pela letra "n" é denominado de Neutro. Este neutro pode ou não estar disponível para conexões externas. Assinale a alternativa CORRETA: A Somente a sentença III está correta. B As sentenças II e III estão corretas. As sentenças I e II estão corretas. D As sentenças I e III estão corretas. 7 fornecimento de energia para os inúmeros estabelecimentos residenciais, comerciais e industriais pode ser feito por meio de sistemas monofásicos, bifásicos ou trifásicos. A utilização de cada sistema de transmissão ocorre a partir do tipo de estabelecimento que receberá a energia elétrica e da potência total dos equipamentos elétricos ligados à rede. Com base no exposto, analise as sentenças a seguir: I- Um sistema trifásico apresenta três fases, denominadas por A, B e em tal sequência que a fase está 220° atrasada em relação à fase Enquanto a fase está 220° atrasada em relação à fase Esta sequência de fases é denominada sequência de fases ABC ou positiva. II- Existe outra possibilidade de sequência de fases, denominada de sequência ACB ou negativa. III- As formas de onda das tensões são importantes para analisar o comportamento da tensão em cada instante de tempo, seja no seu valor instantâneo ou em relação ao seu ângulo. Assinale a alternativa CORRETA: A As sentenças I e III estão corretas. about:blank 3/513/06/2026, 14:34 Avaliação Final (Objetiva) Individual B Somente a sentença II está correta. As sentenças II e III estão corretas. D As sentenças I e II estão corretas. 8 As principais cargas que causam baixo fator de potência são lâmpadas fluorescentes, transformadores em vazio (sem carga) ou com baixa carga e motores de indução (motores mais usados na indústria). A forma de compensar o baixo Fator de Potência é a instalação de bancos de capacitores em paralelo na entrada de energia ou no próprio equipamento com carga indutiva. Esses bancos introduzem na instalação uma carga capacitiva, que tem o efeito contrário da carga indutiva. Isso compensa o baixo Fator de Potência e ajusta o valor para mais próximo de 1, evitando as multas. Uma carga industrial consistindo de um banco de motores de indução consome 50 [kW] com um f.p. de 0,8 em atraso de uma linha de 220 com âgulo de 0° [Vrms], em 60 [Hz]. Desejamos aumentar o f.p. para 0,95 em atraso, colocando um banco de capacitores em paralelo com a carga. Com base nisso, assinale a alternativa CORRETA: A valor do capacitor é de, aproximadamente, = 1250 [microFarad]. B valor do capacitor é de, aproximadamente, = 1055 [microFarad]. valor do capacitor é de, aproximadamente, = 1155 [microFarad]. D valor do capacitor é de, aproximadamente, = 1000 [microFarad]. 9 De acordo com o teorema de Fortescue, qualquer sistema desequilibrado de fasores (tensões ou correntes), pode ser decomposto em três sistemas de fasores equilibrados, girando no mesmo sentido do sistema original. Com base no exposto, classifique V para as sentenças verdadeiras e F para as falsas: Ao analisar um circuito trifásico equilibrado, o primeiro passo é transformar quaisquer ligações delta em seu equivalente estrela, de modo que sistema fique configurado estrela-estrela. circuito trifásico equivalente é utilizado para calcular a tensão de fase e a corrente de linha de uma das fases do circuito delta-delta original. Geralmente é escolhida a fase a. As correntes e tensões das fases b e c são iguais às da fase a, exceto pelo deslocamento de fase de 120°. Em sistemas de sequência positiva a fase b está atrasada em relação à fase a (-120°) enquanto a fase c está adiantada em relação à fase a (+120°). As tensões de linha estão defasadas em ± 60° em relação às tensões de fase. sinal positivo é em relação à sequência de fase positiva e o negativo para a sequência negativa. Assinale a alternativa que apresenta a sequência CORRETA: FONTE: Acesso em: 10 jan. de 2020. A F-V-F-V. B V-F-V-F. V-F-F-V. about:blank 4/513/06/2026, 14:34 Avaliação Final (Objetiva) Individual D F-V-V-F. 10 Na prática, é impossível obter circuitos de corrente alternada com características puramente resistivas, indutivas ou capacitivas. Mesmo assim, é didático tratar esses casos ideais, para se ter uma ideia de seu comportamento. Neste caso, o tratamento pode ser feito através de equações diferenciais simples. As características previstas individualmente são mantidas quando tratarmos de circuitos que contenham combinações desses elementos. Com base no exposto, classifique V para as sentenças verdadeiras e F para as falsas: As fontes senoidais, por variarem de amplitude ao longo do tempo, apresentam algumas características especiais. Os capacitores quando percorridos por uma corrente elétrica alternada, oferecem uma oposição à passagem dela, imposta por campo elétrico, denominada reatância capacitiva. Essa reatância capacitiva é inversamente proporcional à frequência da corrente. Trabalhar no domínio do tempo pode ser complicado no momento em que existam no circuito elementos reativos, como indutores e capacitores, nos quais as grandezas com tensão e corrente são afetadas pelos componentes. Os indutores quando percorridos por uma corrente elétrica alternada, oferecem uma oposição à passagem dela, imposta por campo magnético, denominada reatância indutiva. Essa reatância indutiva é diretamente proporcional à frequência da corrente. Assinale a alternativa que apresenta a sequência CORRETA: A V-F-F-V. V-F-V-F. F-V-F-V. D V-V-V-V. - Imprimir about:blank 5/5
