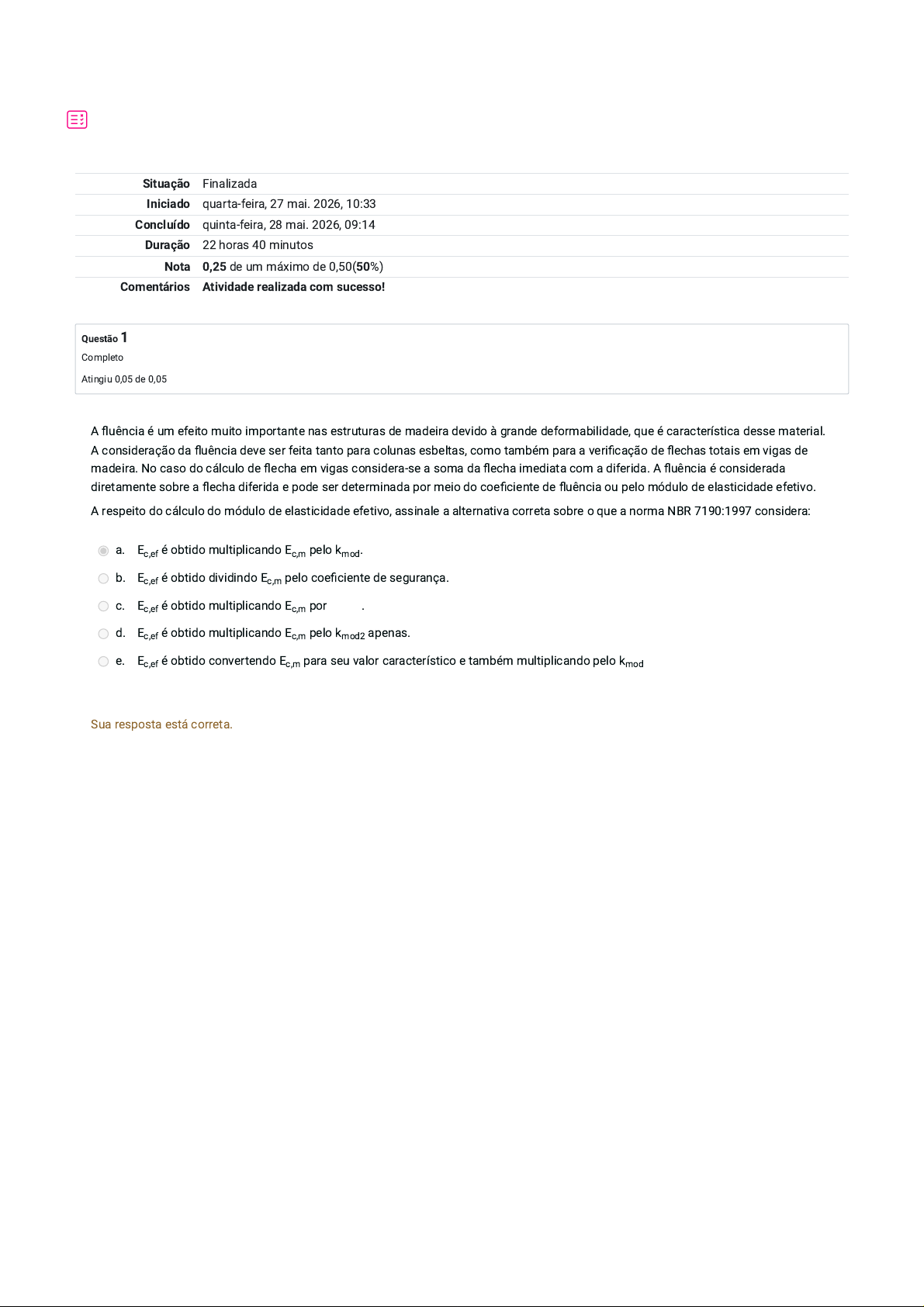

Prova sobre Madeira e Estruturas

Prévia do material em texto

Situação Finalizada
Iniciado quarta-feira, 27 mai. 2026, 10:33
Concluído quinta-feira, 28 mai. 2026, 09:14
Duração 22 horas 40 minutos
Nota 0,25 de um máximo de 0,50(50%)
Comentários Atividade realizada com sucesso!
Questão 1
Completo
Atingiu 0,05 de 0,05
A fluência é um efeito muito importante nas estruturas de madeira devido à grande deformabilidade, que é característica desse material.
A consideração da fluência deve ser feita tanto para colunas esbeltas, como também para a verificação de flechas totais em vigas de
madeira. No caso do cálculo de flecha em vigas considera-se a soma da flecha imediata com a diferida. A fluência é considerada
diretamente sobre a flecha diferida e pode ser determinada por meio do coeficiente de fluência ou pelo módulo de elasticidade efetivo.
A respeito do cálculo do módulo de elasticidade efetivo, assinale a alternativa correta sobre o que a norma NBR 7190:1997 considera:
a. E é obtido multiplicando E pelo k .
b. E é obtido dividindo E pelo coeficiente de segurança.
c. E é obtido multiplicando E por .
d. E é obtido multiplicando E pelo k apenas.
e. E é obtido convertendo E para seu valor característico e também multiplicando pelo k
c,ef c,m mod
c,ef c,m
c,ef c,m
c,ef c,m mod2
c,ef c,m mod
Sua resposta está correta.
Questão 2
Completo
Atingiu 0,00 de 0,05
Questão 3
Completo
Atingiu 0,05 de 0,05
a. 0,2 cm
b. 2,2 cm
c. 10,2 cm
d. 5,2 cm
e. 8,2 cm
Sua resposta está incorreta.
Quando tratamos de vigas, devemos lembrar que são elementos, em geral, retilíneos, dispostos na horizontal com carregamentos
transversais. Essa disposição acarreta no desenvolvimento de esforços de flexão e cortante. Dessa forma, é conveniente saber
diferenciar situações onde ocorre flexão reta de outras situações onde ocorre flexão oblíqua. Na flexão oblíqua a seção é submetida a
componentes de momento ao longo de seus eixos principais de inércia, diferente da flexão reta, onde o momento atua apenas em torno
de um eixo, normalmente de simetria e coincidente com uma das direções principais.
As afirmativas a seguir apresentam algumas situações de flexão oblíqua:
     I.        Viga de seção retangular apoiada sobre a menor dimensão
     II.        Viga de seção retangular utilizada como terça de cobertura.
    III.        Viga de seção circular em qualquer disposição.
   IV.        Viga de seção T apoiada sobre a base da alma.
Assinale a alternativa que contém as afirmativas corretas
a. Apenas II.
b. I, II e IV.
c. Apenas IV.
d. II e IV.
e. II e III.
Sua resposta está correta.
Questão 4
Completo
Atingiu 0,05 de 0,05
Questão 5
Completo
Atingiu 0,00 de 0,05
Vigas de madeira devem ser verificadas quanto às tensões normais máximas, ao cisalhamento máximo e à instabilidade também. Além
disso, por ser um material bastante deformável, principalmente tratando-se de direção transversal às fibras, a largura do apoio também
deve ser verificada uma vez que o apoio gera tensões normais às fibras. Esse tipo de solicitação pode acarretar no esmagamento
transversal às fibras, situação que pode também gerar deformações excessivas na estrutura, caso a largura de apoio não for suficiente
para distribuir adequadamente os esforços.
Sobre a resistência ao esmagamento normal às fibras, assinale a alternativa correta.
a. A resistência ao esmagamento normal às fibras aumenta conforme a largura de apoio diminui em qualquer situação.
b. A resistência ao esmagamento normal às fibras diminui conforme a largura de apoio diminui, mesmo que se garanta uma
distância mínima entre o apoio e a extremidade da viga.
c. A resistência ao esmagamento normal às fibras diminui conforme a largura de apoio diminui em qualquer situação.
d. A resistência ao esmagamento normal às fibras aumenta conforme a largura de apoio diminui, desde que se garanta uma
distância mínima entre o apoio e a extremidade da viga.
e. A resistência ao esmagamento normal às fibras pode ser tomada como ¼ da resistência à compressão paralela às fibras.
Sua resposta está correta.
São diversos os tipos de madeira encontrados na construção. Dentre eles existem as madeiras de seção maciça como as serradas,
falquejadas e brutas. Outras madeiras podem ser ditas como industrializadas, caso das madeiras recompostas, laminada e colada, MDF
e outras. As madeiras serradas apresentam como característica o processo de corte que também é denominado desdobramento. O
processo de desdobramento pode ser feito de duas formas, basicamente: desdobramento em pranchas paralelas e desdobramento
radial.
A respeito do desdobramento de madeira serrada, assinale a alternativa correta:
a. O desdobramento em pranchas paralelas é menos prático, mas gera menos resíduos.
b. O desdobramento radial é mais prático, mas gera mais resíduos.
c. O desdobramento em pranchas paralelas é o mais prático, mas gera mais resíduos.
d. O desdobramento radial é menos prático, e gera mais resíduos.
e. Ambos os métodos possuem igual eficiência.
Sua resposta está incorreta.
Questão 6
Completo
Atingiu 0,00 de 0,05
Questão 7
Completo
Atingiu 0,00 de 0,05
Dentre as madeiras industrializadas, existem as madeiras compensadas que possuem grande versatilidade, tendo aplicações inclusive
estruturais. Esse tipo de madeira gera um produto final com boa resistência mecânica em ambas as direções. Isso reflete em uma
vantagem em relação a madeiras maciças. As medidas das placas de madeira compensada são padronizadas, o que também é uma
vantagem principalmente ao especificar esse tipo de elemento em projeto e quantifica-lo posteriormente. A madeira utilizada é
proveniente do corte da tora num processo de descascamento, gerando lâminas unidirecionais.
Considere as afirmativas a seguir a respeito da madeira compensada:
I.              É formada por lâminas de número ímpar.
II.             As placas são coladas paralelamente entre si.
III.            A medida de padronização das placas é de 2,50 x 1,20 m.
IV.            A espessura varia de 10 mm a 80 mm.
Em relação a essas afirmativas, assinale a alternativa correta:
a. Nenhuma
b. I e II.
c. I, II e III.
d. Todas
e. II, III e IV.
Sua resposta está incorreta.
Vigas retangulares apoiadas no maior lado (“deitadas”) não estão sujeitas à flambagem lateral e, portanto, não necessitam de
contraventamentos laterais. O mesmo ocorre para vigas de seção quadrada e circular. A contenção lateral é feita nos apoios e em
posições intermediárias ao longo do comprimento da viga. A contenção lateral nos apoios extremos em vigas retangulares apoiadas no
menor lado (situação mais comum que é com a seção “de pé”) é um dos requisitos da NBR 7190:1997 para evitar a flambagem lateral.
As afirmativas a seguir mencionam formas de contenção lateral intermediária:
      I.        Com diafragmas
     II.        Com tirantes
    III.        Assoalho de madeira compensada
   IV.        Assoalho de tábuas
Assinale a alternativa que contém as assertivas corretas
a. I, III e IV.
b. I, II e III.
c. Todas.
d. I e II.
e. Nenhuma.
Sua resposta está incorreta.
Questão 8
Completo
Atingiu 0,05 de 0,05
Questão 9
Completo
Atingiu 0,05 de 0,05
Para o dimensionamento de vigas submetidas à flexão reta, para a verificação da flexão apenas, devem ser consideradas as tensões
máximas normais atuantes decorrentes do momento aplicado. Com isso é possível calcular as tensões utilizando a fórmula da flexão,
uma vez que se consideram cargas no regime elástico. As tensões máximas sempre ocorrem nas bordas inferior e superior. Sendo
assim, basta determinar as máximas tensões de tração e de compressão e limitá-las quanto à resistência da madeira utilizada para os
respectivos esforços.
Considerando que uma viga pode ter várias formas de seção, assinale a alternativa correta sobre a flexão nesses elementos:
a. Viga com seção T apresenta diferentes valores de tensão de tração e compressão, para o mesmo momento atuante.
b. Viga com seção T apresenta valores iguais de tensão de tração e compressão,para o mesmo momento atuante.
c. Viga com seção I com mesas de tamanhos diferentes apresenta os mesmos valores de tensão de tração e compressão, para o
mesmo momento atuante.
d. Viga com seção retangular apresenta diferentes valores de tensão de tração e compressão, para o mesmo momento atuante.
e. Viga com seção I com mesas de tamanhos diferentes apresenta os mesmos valores de tensão de tração e compressão, para o
mesmo momento atuante.
Sua resposta está correta.
Duas tábuas devem ser pregadas para suportar um esforço de tração de 4,5 kN. A resistência ao embutimento de projeto f da madeira
é de 4,2 MPa e a resistência ao escoamento de cálculo do prego é 545 MPa. Admitindo as simplificações permitidas pela norma, o
dimensionamento de ligações pregadas se resume na consideração de 2 possíveis mecanismos: flexão do pino ou esmagamento da
madeira. Os pregos em questão têm 4,4 mm de diâmetro. As espessuras das tábuas são iguais a 6,0 cm e 4,0 cm.
Assinale a alternativa que contém a quantidade mínima de pregos para resistir ao esforço apresentado sob as condições dadas.
a. 5 pregos
b. 10 pregos
c. 25 pregos
d. 20 pregos
e. 16 pregos
ed
Sua resposta está correta.
Questão 10
Completo
Atingiu 0,00 de 0,05
Uma peça de madeira serrada de Angelim-pedra Verdadeiro de 2ª categoria e classe de umidade 2 está submetida a um esforço axial de
tração de longa duração e necessita ser verificada. As ligações já foram pré-determinadas a tração deve ser verificada para as seções
nas emendas, devido aos enfraquecimentos dos furos. Para um primeiro momento, deseja-se saber qual a resistência à tração de
cálculo, sabendo que a resistência média é 104,9 MPa. Para isso, é necessário determinar os valores de k , resistência característica e
utilizar o coeficiente de segurança adequado.
Assinale a alternativa que contém o valor correto de f :
a. 15,7 MPa
b. 23,5 MPa
c. 22,8 MPa
d. 18,3 MPa
e. 29,4 MPa
mod
td
Sua resposta está incorreta.
