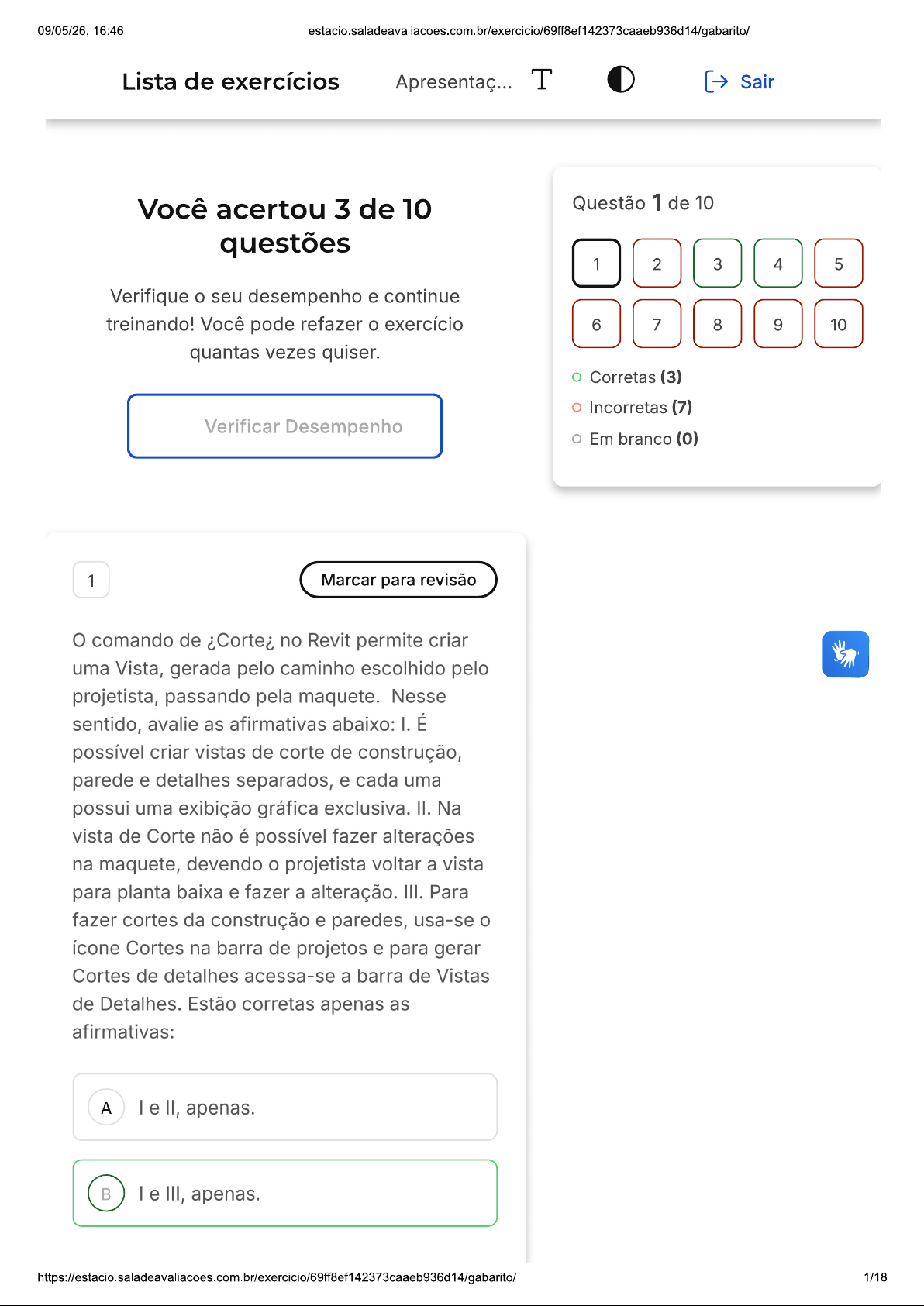

09/05/26, 16:46 estacio.saladeavaliacoes.com.br/exercicio/69ff8ef142373caaeb936d14/gabarito/ Lista de exercícios Apresentaç... T Sair Você acertou 3 de 10 Questão 1 de 10 questões 1 2 3 4 5 Verifique seu desempenho e continue treinando! Você pode refazer exercício 6 7 8 9 10 quantas vezes quiser. Corretas (3) Incorretas (7) Verificar Desempenho Em branco 1 Marcar para revisão comando de ¿Corte¿ no Revit permite criar uma Vista, gerada pelo caminho escolhido pelo projetista, passando pela maquete. Nesse sentido, avalie as afirmativas abaixo: I. É possível criar vistas de corte de construção, parede e detalhes separados, e cada uma possui uma exibição gráfica exclusiva. II. Na vista de Corte não é possível fazer alterações na maquete, devendo projetista voltar a vista para planta baixa e fazer a alteração. III. Para fazer cortes da construção e paredes, usa-se ícone Cortes na barra de projetos e para gerar Cortes de detalhes acessa-se a barra de Vistas de Detalhes. Estão corretas apenas as afirmativas: A e II, apenas. I e III, apenas. https://estacio.saladeavaliacoes.com.br/exercicio/69ff8ef142373caaeb936d14/gabarito/ 1/1809/05/26, 16:46 estacio.saladeavaliacoes.com.br/exercicio/69ff8ef142373caaeb936d14/gabarito/ c e III, apenas. D I, e III. E I, apenas. Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Errada II. É possível editar e alterar a maquete na Vista em corte ou na Vista em elevação. 2 Marcar para revisão LOD é uma classificação sugerida pela AIA para organizar as etapas do desenvolvimento de um empreendimento em BIM. Nesse sentido, marque a alternativa correta: 2/1809/05/26, 16:46 estacio.saladeavaliacoes.com.br/exercicio/69ff8ef142373caaeb936d14/gabarito/ LOD 100 Estágio de Projeto Conceitual: representa as informações A em nível elementar. Parâmetros como área, volume, altura, localização e orientação. LOD 200 Estágio de Projeto Detalhado: é um modelo geral onde os elementos são modelados com quantidades precisas, forma, tamanho, localização e alinhamento. LOD 250 Sequência do Estágio de Projeto Esquemático onde as c Informações não geométricas também podem ser incorporadas ao modelo nesta fase. LOD 300 Estágio de Projeto Conceitual: estágio de criação de modelos precisos e detalhamentos onde os elementos são delineados D com informações específicas sobre montagem, escala, tamanho, localização e orientação. A este nível, dados não geométricos podem ser atribuídos aos elementos do modelo. LOD 350 Etapa da Execução de Projeto: Neste nível, os detalhes e elementos do modelo representam a E interface dos componentes de construção com vários sistemas com gráficos e memórias textuais. 3/1809/05/26, 16:46 estacio.saladeavaliacoes.com.br/exercicio/69ff8ef142373caaeb936d14/gabarito/ X Resposta incorreta Opa! A alternativa correta é a letra Confira gabarito comentado! Gabarito Comentado A alternativa correta é a "A". LOD 100 corresponde ao Estágio de Projeto Conceitual, onde as informações são representadas em um nível elementar, incluindo parâmetros como área, volume, altura, localização e orientação. As outras alternativas apresentam descrições incorretas ou inexistentes para os respectivos LODs. Por exemplo, o LOD 200 é Estágio de Projeto Esquemático, e não Estágio de Projeto Detalhado como mencionado na alternativa "B". LOD 250 não é uma classificação reconhecida. LOD 300 é a fase de Projeto Detalhado, e não Estágio de Projeto Conceitual como mencionado na alternativa "D". Por fim, LOD 350 é a etapa da Documentação do Projeto, e não a Etapa da Execução de Projeto como mencionado na alternativa "E". 3 Marcar para revisão Um projeto visualizado em 3D facilita muito a sua compreensão, ainda mais se for constituído por imagens realistas do projeto finalizado. Existem programas que permitem visualizar projeto feito em Revit sem a necessidade da instalação dele, facilitando principalmente a visualização da maquete por clientes. Diante disso, analise as afirmativas abaixo: A melhor forma de visualizar um modelo é torná-lo mais realista possível, tanto para 4/1809/05/26, 16:46 estacio.saladeavaliacoes.com.br/exercicio/69f8ef142373caaeb936d14/gabarito/ apresentar para cliente como para compartilhá-lo com os participantes da equipe. II- A renderização é uma forma próxima de trazer à maquete uma visualização da realidade. Uma das ferramentas do Revit é a renderização. III- As configurações de saída de renderização do Revit podem ser usadas para gerar apresentações em telas desde celular a TVs de grande resolução, lembrando que quanto mais for definido a saída, mais desfocado a densidade dos pixels. IV- Revit permite um render de visual Realista, que pode exibir materiais e texturas realistas em tempo real, podendo exportar uma vista 3D e usar outro software ou aplicativo para renderizar e dar mais acabamento à imagem. V- Para renderizar no Revit é necessário já estar com uma vista criada. Uma vez selecionada a vista, na barra de ferramentas, pode-se acessar a Guia Vista e na seção Apresentação, tem ícone do comando Renderizar. Assinale agora, a opção que apresenta todas as afirmativas corretas: A I, II, III e V. I, II, IV e V. I, III, IV e V. D I, E II, III e V. Resposta correta 5/1809/05/26, 16:46 estacio.saladeavaliacoes.com.br/exercicio/69ff8ef142373caaeb936d14/gabarito/ Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado A alternativa correta é a letra C, que inclui as afirmativas I, III, IV e V. A afirmativa está correta, pois a visualização realista de um modelo é essencial para a compreensão do projeto tanto pelo cliente quanto pela equipe. A afirmativa III também está correta, pois as configurações de saída de renderização do Revit permitem a geração de apresentações em diversas resoluções, embora a densidade dos pixels possa ficar desfocada se a saída for muito definida. A afirmativa IV está correta, pois Revit permite um render de visual realista, com a possibilidade de exportar uma vista 3D para outro software ou aplicativo para renderização e acabamento. Por fim, a afirmativa V está correta, pois para renderizar no Revit é necessário já ter uma vista criada, que pode ser acessada através da Guia Vista na barra de ferramentas. A afirmativa foi excluída da resposta correta, pois embora a renderização seja uma ferramenta do Revit, ela não é a única forma de trazer uma visualização realista para a maquete. 4 Marcar para revisão Revit permite gerar vistas isométricas 3D em perspectivas e ortogonais. Nesse sentido, avalie as afirmativas abaixo: I. É possível gerar uma vista em 3D e salvar ponto de vista gerado, facilitando abrir a 6/1809/05/26, 16:46 estacio.saladeavaliacoes.com.br/exercicio/69f8ef142373caaeb936d14/gabarito/ mesma vista novamente. II. Com comando Câmera é possível gerar uma vista em 3D renderizada e salvar a Vista em formato de imagem para ser tratada em outros programas de imagens. III. É possível colocar escala em uma vista em 3D, lembrando que se estiver em perspectiva os elementos mais próximos irão parecer maiores que os objetos mais afastados. Estão corretas apenas as afirmativas: A e II, apenas. I e III, apenas. c I, e III. D e III, apenas. E I, apenas. Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado software Revit, de fato, permite a geração de vistas isométricas 3D em perspectivas e ortogonais. A afirmativa I está correta, pois é possível gerar uma vista em 3D e salvar ponto de vista gerado, que facilita a reabertura da mesma vista no futuro. A afirmativa também está correta, pois comando Câmera permite gerar uma vista em 3D 7/1809/05/26, 16:46 renderizada e salvar essa vista em formato de imagem, possibilitando o tratamento da imagem em outros programas. Por fim, a afirmativa III está correta, pois é possível aplicar uma escala em uma vista em 3D. Isso é especialmente útil em perspectivas, onde os elementos mais próximos parecem maiores que os objetos mais afastados, proporcionando uma percepção de profundidade e distância entre os elementos. Portanto, todas as afirmativas estão corretas. 5 Marcar para revisão Analise a imagem abaixo extraída do programa Revit. Marque a alternativa que explica a parte destacada na imagem. 8/1809/05/26, 16:46 estacio.saladeavaliacoes.com.br/exercicio/69ff8ef142373caaeb936d14/gabarito/ A janela Propriedades que fica localizada à esquerda da área de desenho, podendo ser colocada em outros lugares da tela caso seja A desejado. Com ela é possível configurar parâmetros que definem as propriedades dos elementos. Algumas opções dessa janela variam conforme elemento de trabalho. A janela Navegador que consiste em uma lista de todas as vistas, famílias e grupos vinculados ao projeto de modo que podem ser controladas e modificadas a qualquer momento. Um modo prático de abrir uma vista é clicar duas vezes no nome dela na lista do navegador de projeto e, então, ela ficará em negrito e ativada. A janela de ferramentas contém um conjunto de ferramentas básicas para acesso rápido, como abrir, salvar, desfazer, refazer, medir, cota, texto, c vista 3D padrão e corte. É possível personalizá-la para exibir as ferramentas que você usa com mais frequência, bastando clicar com mouse. A janela de modelos contém modelos do projeto, fornecendo as D configurações iniciais para racionalizar as configurações do projeto. A janela de modelos contém projetos E inteiros disponíveis para pronto uso. 9/1809/05/26, 16:46 estacio.saladeavaliacoes.com.br/exercicio/69ff8ef142373caaeb936d14/gabarito/ X Resposta incorreta Opa! A alternativa correta é a letra Confira gabarito comentado! Gabarito Comentado Conforme a imagem, a aba mostra a janela de propriedades, que permite verificar a configuração das propriedades dos elementos geométricos utilizados no projeto da edificação. 6 Marcar para revisão Existem 3 tipos de Famílias no Revit, sendo que cada grupo tem sua função dentro do projeto. Nesse sentido, avalie as afirmativas abaixo: I. Famílias carregáveis: exemplos são móveis, vegetações, decorações. II. Famílias do sistema: exemplos são paredes, telhados, pisos. III. Famílias locais: elementos personalizados por cada escritório. Estão corretas apenas as afirmativas: A e II, apenas. le III, apenas. c e III, apenas. 10/1809/05/26, 16:46 estacio.saladeavaliacoes.com.br/exercicio/69ff8ef142373caaeb936d14/gabarito/ D I, e III. E I, apenas. X Resposta incorreta Opa! A alternativa correta é a letra D. Confira gabarito comentado! Gabarito Comentado Revit tem três famílias utilizadas para construção de projetos. Na família de sistemas, é possível gerar estruturas tais como paredes e telhados, já nas famílias carregáveis, têm-se os móveis e decorações, e nas famílias locais, têm-se a oportunidade de personalizar os elementos adotados nos projetos. As afirmativas I, e III estão corretas, pois descrevem as três famílias utilizadas no Revit. 7 Marcar para revisão Revit utiliza a extensão .RVT para armazenar seus arquivos, abrangendo todos os elementos e informações de construção neste formato. I. formato IFC é um formato de arquivo neutro que possibilita a troca de informações entre diferentes sistemas CAD e BIM. II. formato .RFA são os arquivos das famílias do Revit, armazenando dados, geometria e informações do modelo de famílias. III. Os arquivos em DWG do AutoCad só podem ser inseridos como imagem, pois AutoCad só gera dados vetoriais dos seus desenhos e 11/1809/05/26, 16:46 Revit só trabalha com elementos parametrizados. Estão corretas apenas as afirmativas: A I e II, apenas. I e III, apenas. c e III, apenas. D I, e III. E I, apenas. X Resposta incorreta Opa! A alternativa correta é a letra Confira gabarito comentado! Gabarito Comentado A afirmativa III está incorreta. formato DWG do AutoCad pode ser importado para Revit e será uma base de dados vetoriais para Revit, não sendo inserido apenas como imagem. Portanto, as afirmativas I e são as únicas corretas. A afirmativa está correta porque formato IFC é de fato um formato de arquivo neutro que permite a troca de informações entre diferentes sistemas CAD e BIM. A afirmativa também está correta, pois formato .RFA realmente armazena os arquivos das famílias do Revit, incluindo dados, geometria e informações do modelo de famílias. htps://estacio.saladeavaliacoes.com.br/exercicio/69f8ef142373caaeb936d14/gabarito/ 12/1809/05/26, 16:46 estacio.saladeavaliacoes.com.br/exercicio/69ff8ef142373caaeb936d14/gabarito/ 8 Marcar para revisão Uma família é um grupo de elementos com um conjunto de propriedades comuns, denominadas parâmetros, e uma representação gráfica relacionada. Nesse sentido, avalie as afirmativas abaixo: I. As famílias são feitas por empresas especializadas em projetos, não sendo recomendável o próprio projetista fazer um grupo de famílias. II. É importante ter parametrizado que se espera extrair de dados do Revit, pois conceito de BIM só será pleno se a extração de dados do modelo for plena. III. É importante escritório de projeto ter um grande número de famílias para fazer projetos, e cada projetista de outras disciplinas ter também a mesma base de famílias carregadas. Estão corretas apenas as afirmativas: A I e II, apenas. I e III, apenas. c e III, apenas. D I, e III. E I, apenas. X Resposta incorreta Opa! A alternativa correta é a letra C. Confira gabarito comentado! 13/1809/05/26, 16:46 estacio.saladeavaliacoes.com.br/exercicio/69ff8ef142373caaeb936d14/gabarito/ Gabarito Comentado A afirmativa I está incorreta. É relevante que, além de utilizar famílias de empresas consagradas, próprio escritório crie uma família personalizada para resolver os problemas específicos do escritório. A afirmativa está correta, pois a parametrização é fundamental para a extração de dados do Revit, tornando conceito de BIM pleno. A afirmativa III também está correta, pois é importante que escritório de projeto tenha um grande número de famílias para realizar projetos e que cada projetista de outras disciplinas tenha a mesma base de famílias carregadas. Portanto, as afirmativas e III estão corretas. 9 Marcar para revisão Família no Revit é um grupo de elementos com um conjunto de propriedades comuns, denominadas parâmetros, e uma representação gráfica relacionada. Nesse sentido, marque a alternativa correta: 14/1809/05/26, 16:46 estacio.saladeavaliacoes.com.br/exercicio/69ff8ef142373caaeb936d14/gabarito/ Famílias locais são famílias que podem ser introduzidas ao projeto e criadas a partir de outros modelos, como, por A exemplo, famílias de vegetação e de móveis. Os conjuntos de propriedades e as representações gráficas podem ser determinadas pelo usuário. Famílias são grupos de componentes com características consideradas B comuns. Por exemplo, famílias de portas, encanamentos etc. Famílias carregáveis não podem ser c combinadas para criar famílias incorporadas e compartilhadas. A maioria dos elementos que são D criados em seus projetos são bits do sistema ou bits carregáveis. As famílias no Revit são equivalentes aos blocos do AutoCad e suas variações são chamadas de E "Alocações". As três alocações de família no Revit são: famílias do sistema, famílias carregáveis e famílias no local. X Resposta incorreta Opa! A alternativa correta é a letra B. Confira gabarito comentado! Gabarito Comentado A alternativa correta é a que afirma que as famílias são grupos de componentes com características consideradas comuns, 15/1809/05/26, 16:46 estacio.saladeavaliacoes.com.br/exercicio/69ff8ef142373caaeb936d14/gabarito/ como famílias de portas, encanamentos etc. Isso está correto, pois no Revit, uma família é um grupo de elementos com um conjunto de propriedades comuns, denominadas parâmetros, e uma representação gráfica relacionada. As outras alternativas contêm informações incorretas ou incompletas sobre conceito de famílias no Revit. Por exemplo, a alternativa A menciona que as famílias locais podem ser criadas a partir de outros modelos, que não é necessariamente verdade, pois as famílias locais são criadas no contexto do projeto e não a partir de outros modelos. Além disso, a alternativa c está errada, pois as famílias carregáveis podem sim ser combinadas para criar novas famílias. 10 Marcar para revisão Analise a imagem abaixo extraída do programa Revit. Marque a alternativa que explica a parte destacada na imagem. 16/1809/05/26, 16:46 estacio.saladeavaliacoes.com.br/exercicio/69f8ef142373caaeb936d14/gabarito/ A janela Propriedades que fica localizada à esquerda da área de desenho, podendo ser colocada em outros lugares da tela caso seja A desejado. Com ela é possível configurar parâmetros que definem as propriedades dos elementos. Algumas opções dessa janela variam conforme elemento de trabalho. A janela Navegador que consiste em uma lista de todas as vistas, famílias e grupos vinculados ao projeto de modo que podem ser controladas e B modificadas a qualquer momento. Um modo prático de abrir uma vista é clicar duas vezes no nome dela na lista do navegador de projeto e, então, ela ficará em negrito e ativada. A janela de ferramentas contém um conjunto de ferramentas básicas para acesso rápido, como abrir, salvar, desfazer, refazer, medir, cota, texto, c vista 3D padrão e corte. É possível personalizá-la para exibir as ferramentas que você usa com mais frequência, bastando clicar com mouse. https://estacio.saladeavaliacoes.com.br/exercicio/69ff8ef142373caaeb936d14/gabarito. 17/1809/05/26, 16:46 estacio.saladeavaliacoes.com.br/exercicio/69ff8ef142373caaeb936d14/gabarito/ A janela de modelos que contém modelos do projeto, fornecendo as D configurações iniciais para racionalizar as configurações do projeto. A janela de ferramentas que contém modelos do projeto, fornecendo as E configurações iniciais para racionalizar as configurações do projeto. X Resposta incorreta Opa! A alternativa correta é a letra B. Confira gabarito comentado! Gabarito Comentado Conforme a imagem, a aba mostra a janela de navegação. 18/18
