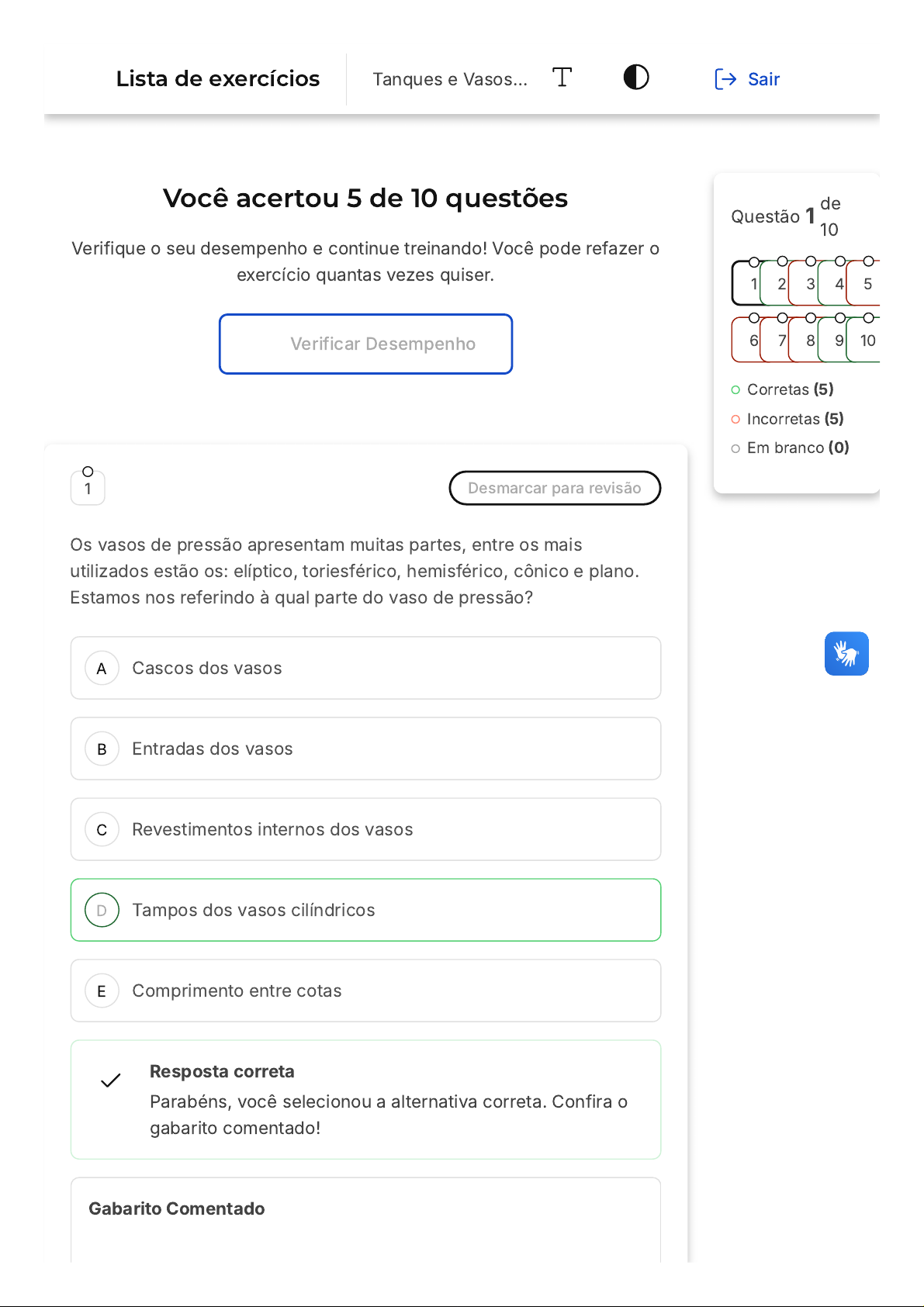

Os vasos de pressão apresentam muitas partes, entre os mais
utilizados estão os: elíptico, toriesférico, hemisférico, cônico e plano.
Estamos nos referindo à qual parte do vaso de pressão?
Cascos dos vasos
Entradas dos vasos
Revestimentos internos dos vasos
Tampos dos vasos cilíndricos
Comprimento entre cotas
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Questão 1
de
10
Corretas (5)
Incorretas (5)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Tanques e Vasos… Sair
A
B
C
D
E
Os tampos dos vasos de pressão são outro item importante pois
apresentam várias opções de formato. Entre os mais utilizados são
os: elíptico, toriesférico, hemisférico, cônico e plano
2 Desmarcar para revisão
Praticamente todos os vasos de pressão são de uma das três formas
cilíndricos, cônicos e esféricos. E quanto a posição de instalação, os
vasos de pressão podem ser verticais, horizontais ou inclinados.
Assim, algumas das configurações possíveis são?
Cilíndrico vertical, cilíndrico inclinado, esférico e cônico
Esférico vertical, cônica horizontal e cilíndrico
Cilíndrico vertical, cilíndrico horizontal e cilindrosférico
Cônico inclinado, esférico horizontal e cilíndrico
Esférico inclinado, cônica horizontal e cilíndrico inclinado
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
As das três formas são cilíndricos, cônicos e esféricos. E os
cilíndricos podem estar na posição horizontal, vertical ou
inclinados
A
B
C
D
E
3 Desmarcar para revisão
O cladeamento é uma técnica utilizada para a aplicação de uma chapa
fina de revestimento metálico anticorrosivo e de alta qualidade sobre
outro metal de baixa liga, cuja resistência à corrosão é inferior. Sobre
vasos de pressão com chapas cladeadas, assinale a alternativa correta
Essas chapas revestem todo o vaso interno e reforçam a
tensão de resistência do vaso
Essas chapas fazem um revestimento anticorrosivo e tem a
intensão de reforçar a tensão de resistência do vaso
Essas chapas precisam revestir todo o vaso para evitar a
corrosão
Essas chapas de revestimento não são consideradas nos
cálculos de tensão, são consideradas apenas para o
revestimento anticorrosão
Essas chapas são sempre instaladas do lado de fora do vaso
para evitar a corrosão devido ao ar atmosférico
Resposta incorreta
Opa! A alternativa correta é a letra D. Confira o gabarito
comentado!
Gabarito Comentado
Chapas cladeadas ou conjugadas são para evitar a corrosão, são
de revestimento, e não são consideradas nos cálculos de tensão.
Costumam revestir apenas a parte inferior do vaso
4 Desmarcar para revisão
A
B
C
D
E
Quase todos os vasos de pressão são fabricados a partir de chapas.
Sobre a fixação das partes dos vasos, assinale a alternativa correta
A fixação das chapas é por soldagem, já das aberturas e
conexões é por rosqueamento
A fixação das chapas, das partes pressurizadas ou não, é
feita por soldagem
A fixação das chapas, das partes pressurizadas ou não, é
feita por radiografia
É comum utilizar cola epóxi para a fixação das chapas e
aberturas nos vasos
A fixação das chapas é feita por soldagem e os tampos são
colados nas chapas
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Os vasos de pressão em geral, são feitos a partir de chapas, e
estas são soldadas. Tanto na parte pressurizada, como não
pressurizada, a solda é utilizada
5 Desmarcar para revisão
Para a classificação dos vasos de pressão é utilizada a NR 13 . Sendo
assim, um reservatório apresenta pressẵo de \(0,02 \mathrm{kgf} /
\mathrm{cm}^2\) e volume de 3.000 litros (três mil litros). Considere os
fatores de conversão: \(1 \mathrm{kPa}=0,0102 \mathrm{kgf} /
\mathrm{cm}^2 \mathrm{e} 1.000\) litros \(=1 \mathrm{~m}^3\).
Assinale a alternativa correta sobre este reservatório.
A
B
C
D
E
Não é um vaso de pressão pois, P.V \(=0,02 \mathrm{kPax} 3
\mathrm{~m}^3=0,068\)
Não é um vaso de pressão pois, P.V \(=1,96 \mathrm{kPa}
\times 3 \mathrm{~m}^3=5,888\).
Não é um vaso de pressão pois, P.V \(=2,04 \mathrm{kPa}
\times 3 \mathrm{~m}^3=6,12 8
É um vaso de pressãopois,
.P . / = 0, 196kPa × 1.000 m3 = 196 > 8
É um vaso de pressão pois, P.V = 196kPa × 1 m
3
= 196 > 8
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito
comentado!
Gabarito Comentado
Pressâo . Volume 1000 litros . Produto
PV Para a classificação dos vasos de
pressão, utiliza-se uma escala em quilojoule. O produto PVé
dado pela multiplicação da pressão manométrica máxima de
operação em kPa pelo volume interno em maior do que 8 ,
assim, é um vaso de pressão.
2, 00 kg/cm
2
= 196kPa = 1 m
3
= 196kPa × 1 m
3
= 196
m
3
.196
7 Desmarcar para revisão
A Tabela mostra a classificação dos vasos de pressão em categorias
de acordo com os grupos de potencial de risco e a classe de fluido
contido, em função do produto P.V (P pressão em MPa e V em m³).
Sendo que a categoria I indica a mais crítica e a categoria V a menos
crítica. Considere que temos um fluido do tipo A (Hidrogênio). O
A
B
C
D
E
volume do vaso é de 25 m³ e o grupo de potencial de risco deve ser de
no máximo III. Determine qual a pressão máxima para este caso:
0,10 MPa
2,50 kPa
3,33 MPa.
40,0 MPa
234 kPa
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito
comentado!
Gabarito Comentado
Fluido A. Grupo Potencial de Risco III. PV \(o eixo paralelo à
parede do vaso
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito
comentado!
Gabarito Comentado
As aberturas, na grande maioria são circulares e seu eixo é
perpendicular à parede do vaso
9 Desmarcar para revisão
Vasos de pressão são considerados um equipamento estático de alta
periculosidade. Os vasos de pressão devem obrigatoriamente ser
submetidos a Teste Hidrostático (TH). Também pode ocorrer uma
inspeção de segurança extraordinária. Isso deve ocorrer nas seguintes
situações:
A
B
C
D
E
Quando o produto P.V for superior a 100
Quando a pressão interna ficar, mesmo que por pouco tempo,
maior do que 10 vezes a pressão atmosférica
Quando o vaso for submetido a uma pintura externa
Quando ficar ativo por mais de 12 (doze) meses seguidos
Quando permanecer inativo por mais de 12 (doze) meses, é
necessária uma inspeção extraordinária antes de ser
recolocado em funcionamento
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Também pode ocorrer uma inspeção de segurança extraordinária.
Isso deve ocorrer nas seguintes situações: Sempre que o vaso de
pressão for danificado por acidente ou outra ocorrência que
comprometa e segurança; quando o vaso de pressão for
submetido a reparo ou alterações importante, que possam alterar
sua condição de segurança; quando permanecer inativo por mais
de 12 (doze) meses, é necessária uma inspeção extraordinária
antes de ser recolocado em funcionamento; quando houver
alteração no local de instalação, exceto para vasos móveis.
10 Desmarcar para revisão
Os vasos de pressão são recipientes hermeticamente fechados que
podem conter gases ou líquidos sob pressão. Consideremos um vaso
de pressão cilíndrico com diâmetro interno de 200 cm e espessura de
1,5 cm. A pressão interna máxima que o vaso pode suportar é de
 Pa. Determine a tensão circunferencial que atua na parte
curva de um vaso de pressão cilíndrico, sabendo-se que a tensão
2, 02 × 10
6
A
B
C
D
E
máxima . Em que P é a pressão em Pa e  é o raio em
metros e é a espessura em metros.
σsik  = (P × r)/e P r
1, 44 × 10
6
 N/m
2
1, 35 × 10
8
 N/m
2
3, 03 × 10
4
 N/m
2
5, 41 × 10
6
 N/m
2
8, 50 × 10
8
 N/m
2
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
σGijk  = (P, r)/e = (2, 02 × 10
6
 Pa × 1 m) /0, 015 m = 1, 35 × 10
8
 N/m
2
