Cálculos com cilindros - Exemplos Resumo: -Fórmulas das áreas, da pressão
 -Transformações de unidades

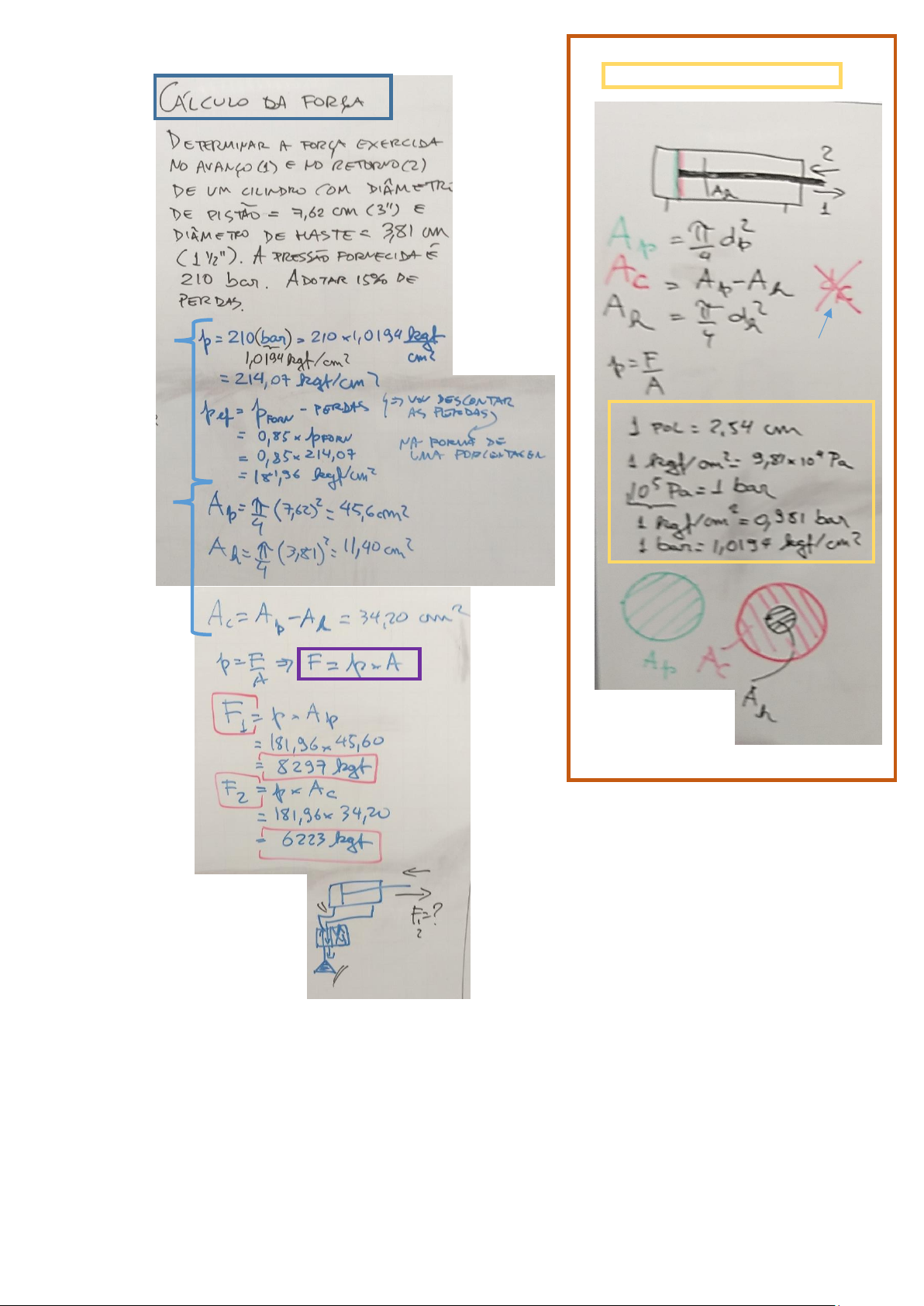

Exercício 1:

Temos um de-
terminado cilin-
dro, e uma bom-
ba específica, e
queremos saber
a força máxima
deste cilindro
no avanço e no
retorno

▪Transformação Obs.: não
 da pressão e existe nenhum
 cálclulo da pres- “diâmetro da coroa”
 são efetiva



▪Cálculo das
 áreas






▪Fórmula aplicável:
▪Cálclulos:
-força no avanço
 (F1)


-força no retorno
 (F2)






















Exercício 2:

Neste caso, temos
um determinado ci-
lindro, e precisamos
realizar um deter-
minado trabalho,
de 15 tonf no avan-
ço. Qual a pressão
necessária na bom-
ba para isso?

▪Fórmula aplicável:

▪Cálculo da área




▪Cálculo da
 pressão neces-
 sária (no cilindro)



▪Cálculo da pressão
 efetiva (na bomba,
 considerando-se as
 perdas desde a bom-
 ba até o cilindro).


▪Na tabela do fabrican-
 te, o valor calculado
 é maior que o máximo
 disponível => deve-se
 trocar o cilindro!!!

 (porque não tem uma
 bomba comercial ca-
 paz de produzir a pres-
 são efetiva necessária)

 Obs.: com um cilindro
 de área do cilndro maior,
 a pressão necessária
 para exercer a força
 desejada será menor =>
 => vamos achar uma
 bomba comercial com
 essa nova capacidade (menor).







Exercício 3:

Agora temos
uma bomba,
um determinado
serviço a reali-
zar (30 tnf no
avanço e 23 no
retorno). Qual
cilindro teremos
de comprar para
isso? (qual o diâ-
metro do pistão
e qual o da has-
te?)

Tarefa: usar o formulário do exercício 1 para resolver o exercício 3.
