Exercício 1:

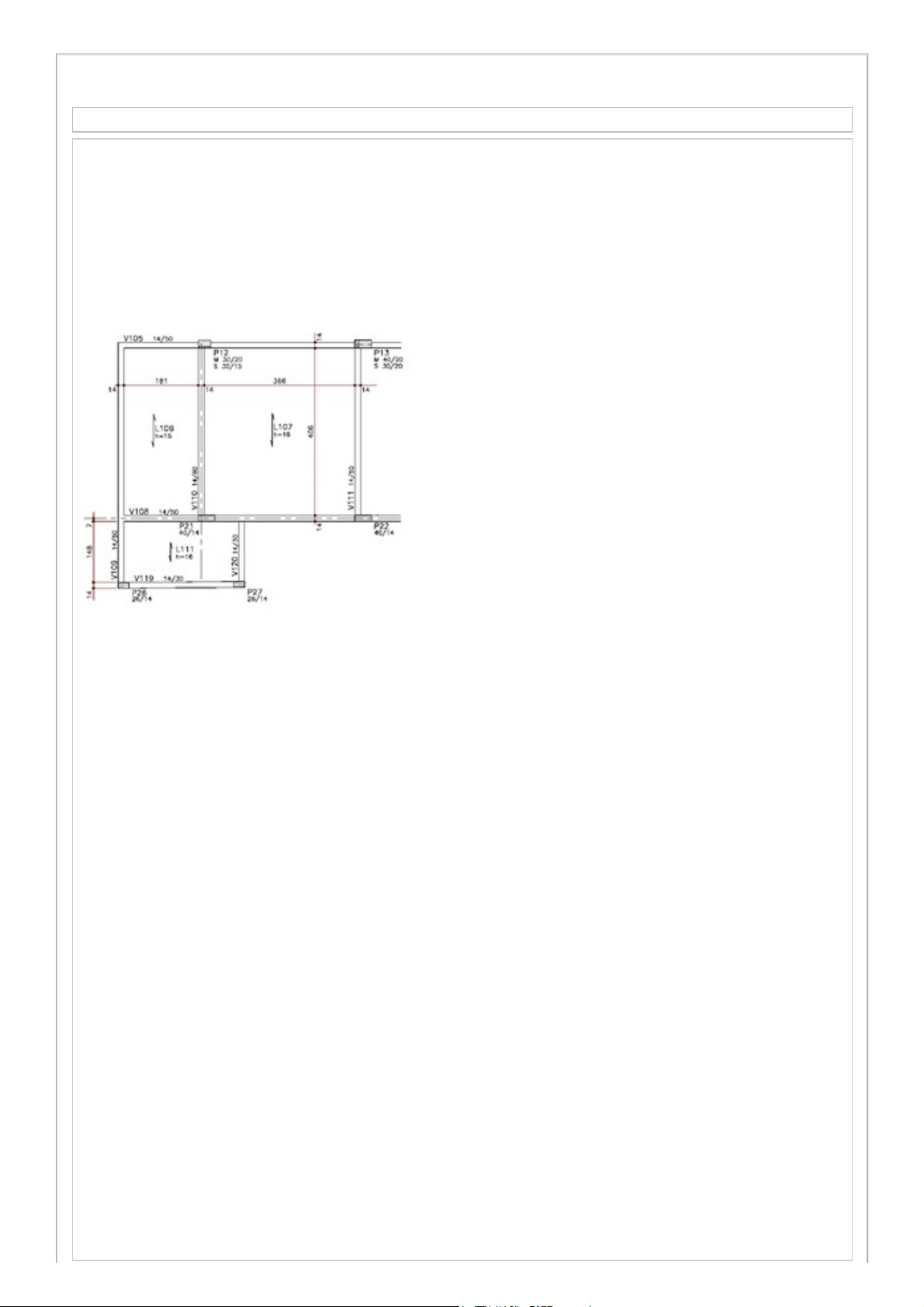

A planta de formas abaixo indica um trecho da estrutura projetada para
uma residência. Ao ser questionado sobre a concepção da estrutura, é
possível afirmar que:
A)
A viga V108 está apoiada nos pilares P21, P22 e na viga V109
B)
A viga V105 está apoiada nos pilares P12, P13 e na viga V109.
C)
A laje L106 está em balanço.
D)
A viga V109 está apoiada nos balanços das vigas V105 e V108.
E)
A viga V120 está em balanço, e recebe carga da viga V108.
O aluno respondeu e acertou. Alternativa(D)
23/04/2026, 21:50 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 1/4
Exercício 2:
Para a estruturação de um pavimento tipo de uma edificação residencial,
foi elaborada uma planta de formas, abaixo representada, porém sem as
dimensões de vigas e pilares, indique qual das afirmações abaixo
está incorreta.
A)
A viga V1 está apoiada nos pilares P1, P2 e P3, é contínua e sua altura pode ser
considerada aceitável ser for 40cm.
B)
A laje L3 está em balanço e tansfere carga apenas para a viga V6.
C)
Para que a viga V5 possa servir de apoio e receber a carga da viga V2, sua altura
deverá ser da ordem de 70 cm, que representa 10% de seu vão.
D)
A viga V2 serve de apoio para a viga V4.
23/04/2026, 21:50 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 2/4
E)
Se fizermos um pré-dimensionamento dos pilares com base em áreas de
influência, podemos afirmar que as dimensões do pilar P3 deverão ser iguais às do
pilar P4 pois suas áreas de influência são iguais.
O aluno respondeu e acertou. Alternativa(D)
Exercício 3:
Para o pré-dimensionamento de pilares de edificações residenciais e
comerciais, toma-se a estimativa da carga vertical a ele aplicada e adota-
se qual critério?
A)
Adota-se a área da seção transversal do pilar de forma a que a tensão
de tração no aço seja da ordem de 10kgf/cm2
B)
Adota-se a área da seção transversal do pilar de forma a que a tensão de
compressão mínima seja da ordem de 100kgf/cm2
C)
Adota-se a área da seção transversal do pilar de forma a que a tensão de
compressão máxima seja da ordem de 1 tf/cm2
D)
Adota-se a área da seção transversal do pilar de forma a que a dimensão minima
seja igual a 19 cm.
E)
Adota-se a área da seção transversal do pilar de forma a que a tensão de
compressão máxima seja da ordem de 100kgf/cm2
O aluno respondeu e acertou. Alternativa(E)
Exercício 4:
23/04/2026, 21:50 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 3/4
Os desenhos de formas abaixo apresentam duas soluções para a
estrutura do mesmo pavimento de uma edificação, uma com um pilar
central P4, outra sem o pilar central. A solução A está desenhada do lado
esquerdo, e a solução B do lado direito.
Para essas duas soluções, as medidas da edificação são as mesmas. Com base na
análise dessas duas soluções, pode-se afirmar que:

A)
O carregamento na V1 na solução A é menor que na solução B
B)
Na solução A, a viga V5 se apóia no P4, e na solução B, a viga V5 se apóia na viga
V2 porque a V2 vence um vão maior
C)
Nas duas soluções a viga V5 não consegue receber a carga da viga V2 porque seu
valor é muito elevado
D)
A carga no pilar P1 na solução A é maior que na solução B
E)
O dimensionamento das lajes é idêntico para as duas soluções
O aluno respondeu e acertou. Alternativa(E)
